前两天在某宝看到易微联有个智能门禁模块（以下简称模块），可以用小爱智能音箱控制。想起在家干活时，门禁铃响，又没能空出手去按门铃开关的尴尬，就果断拍下一个来试试。

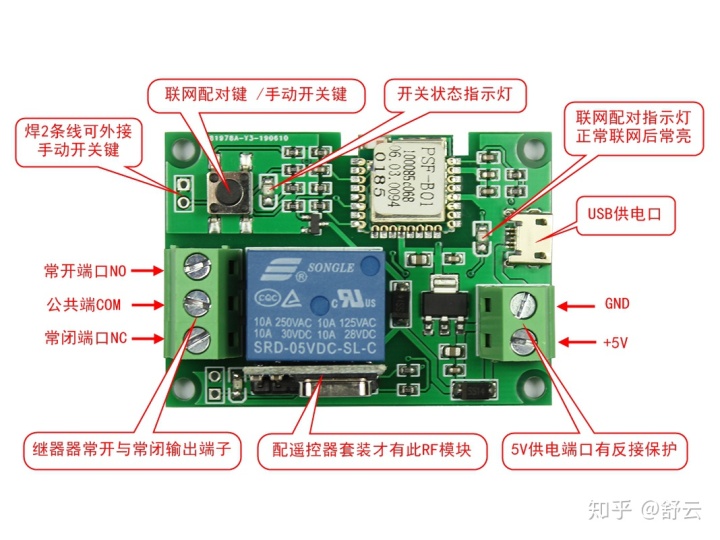

先介绍一下模块：一、模块有两种输入电压，一种是5v的微U插口，另一种是5-32V接线输入。控制端有三个输出端。

二、两个比较好用的功能1、可以下载手机APP实现遥控。2、可以用小爱音箱控制。

下面是制作过程：

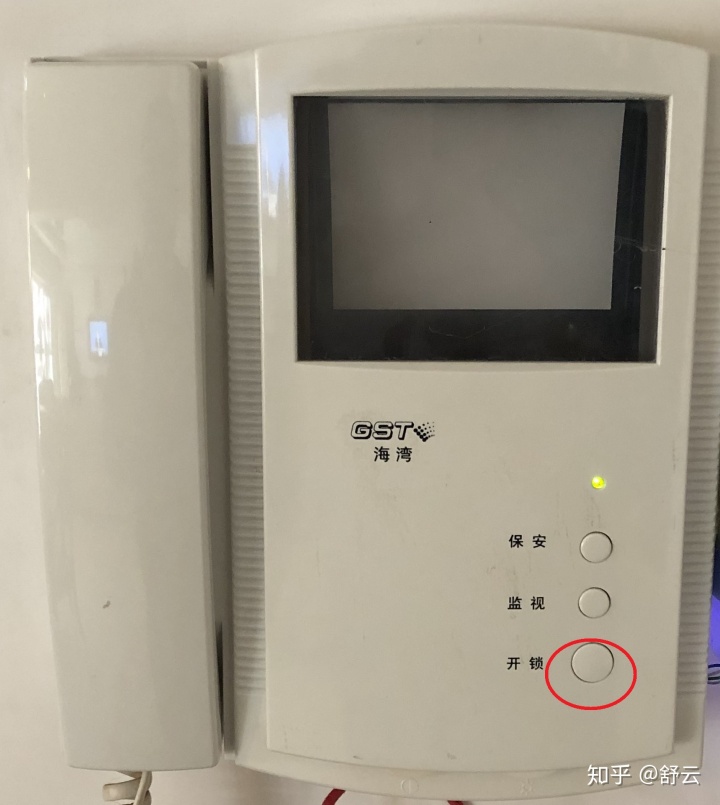

打开门禁客户端（也就是装在家里的这个下图所示）背后的螺丝，拆下电路板，可以找到

对应开锁键的电路板上的两个点，分别引出两条接线，在门铃客户端的侧面打一个小孔引出机外。然后按模块的说明书接到三个输出端的常开端口和公共端口（见下图）。

电源端可以接个9V电池，按正负极分别接在GND端和标记=5V的端口。然后按说明书调试即可用。（可用手机APP设置开关成“点动”功能，时长可以设成1-2秒）

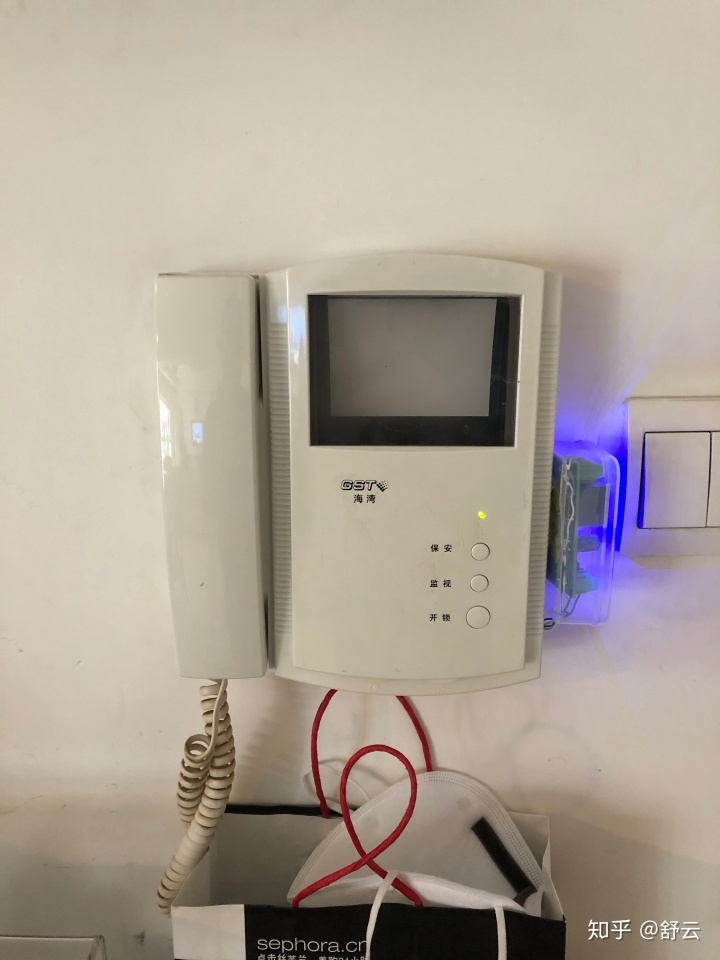

我们可以找个适当大小的塑料盒装上模块然后用热融胶粘在门禁客户端的侧面。如图
