展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。操作如下：

1. 【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；

2. 【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。

3. 【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。

4. 【等高线】菜单--【删三角网】。

02

道路断面设计

1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。

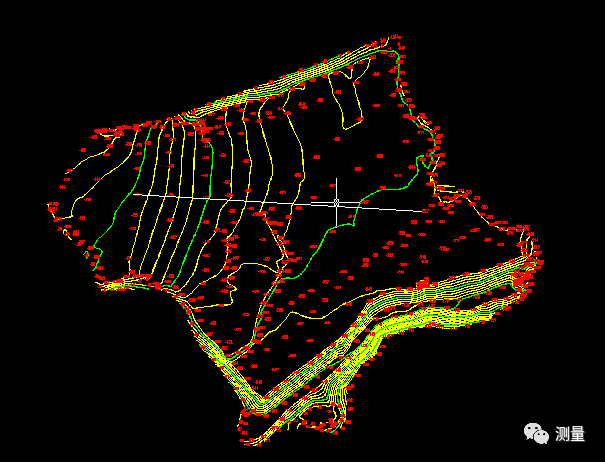

如图所示：

2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米；单击【确定】按钮。

弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。

3.在纵断面图中“拉坡”大致确定道路中桩设计高：使用pline多段线从纵
