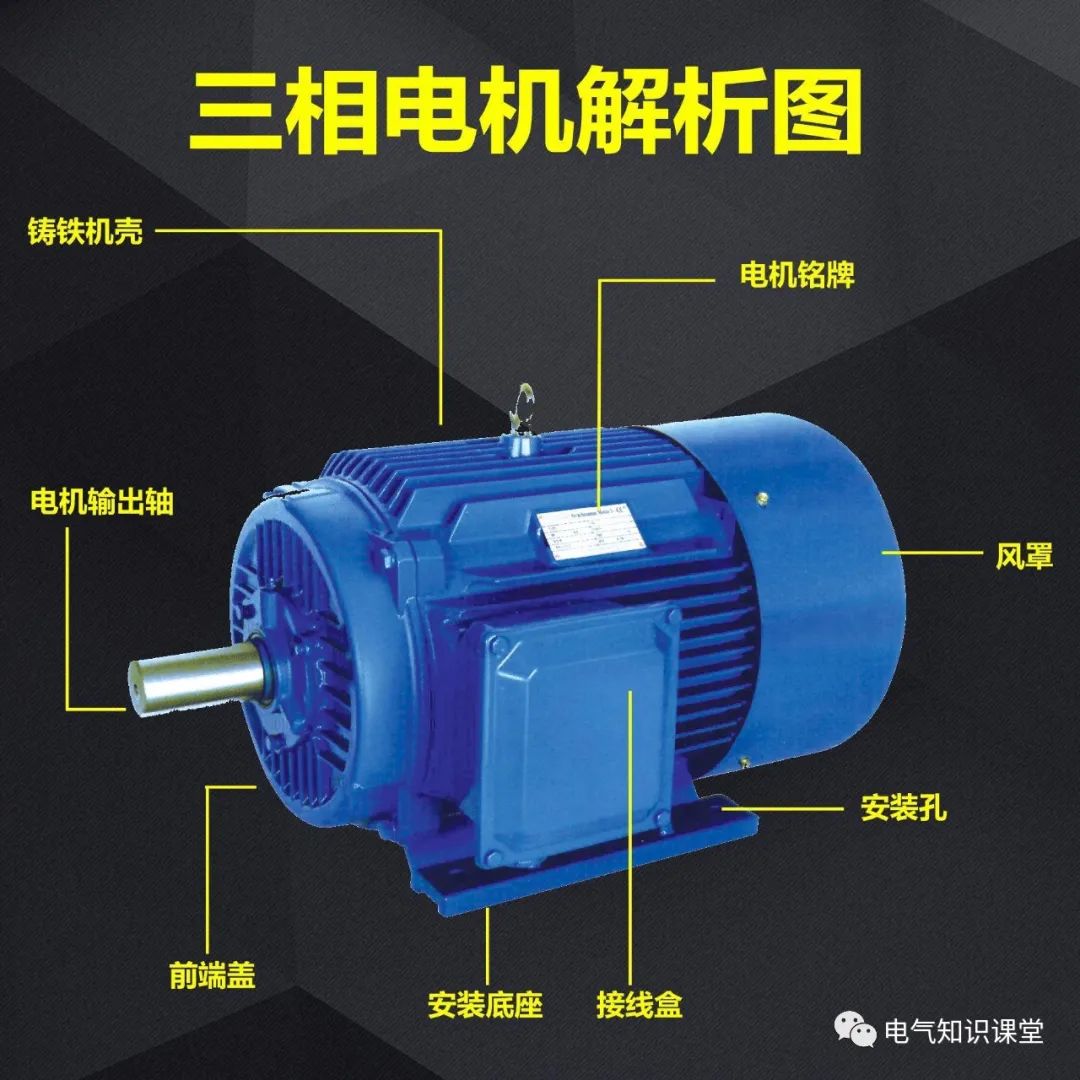

异步电机因其结构简单、价格便宜、可靠性高等优点被广泛应用。但在起动过程中起动电流较大，所以容量大的电动机必须采取一定的方式起动，星——三角形换接起动就是一种简单方便的降压起动方式。星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。这样的起动方式称为星三角减压起动，或简称为星三角起动(Y-Δ起动)。那么电动机三角形接法与星形接法区别是什么呢？我们一起来分析一下吧！

(1)三角形接法与星形接法

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

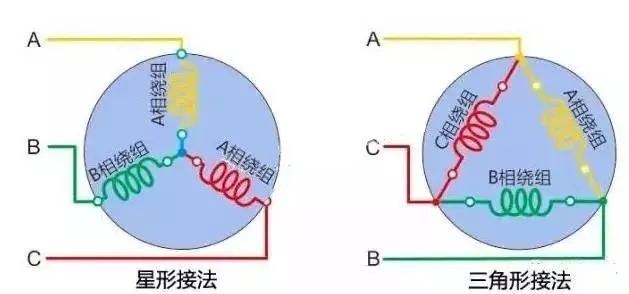

星形接法和三角形接法都是指电机本身的绕组接法， 星形接法指将电机绕组三相末端接在一起，三相首端为电源端； 三角形接法指将三相绕组首尾互相连接，三个端点为电源端； 无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

(2)三相电的星形接法

对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

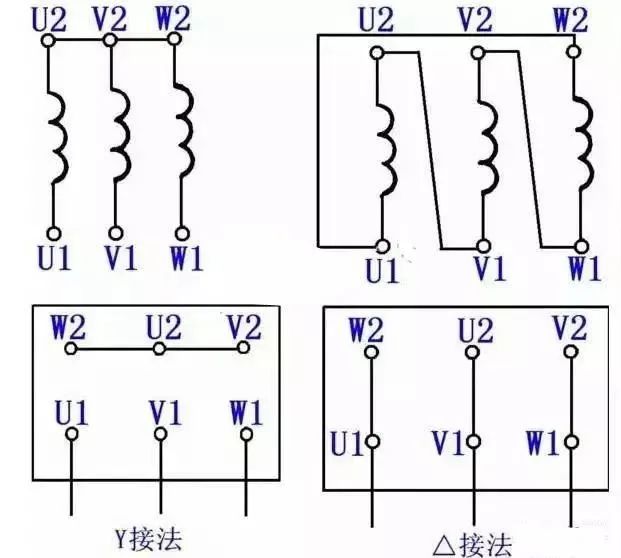

(电机两种接线方法图)

从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形。

(3)两种接法的对比

三角接法： 有助于提高电机功率，缺点，启动电流大，绕组承受电压(380V)大.增大了绝缘等级。

星型接法： 有助于降低绕组承受电压(220V)，降低绝缘等级，降低了启动电流。缺点，电机功率减小，所以，小功率电机4KW以下的大部分采用星型接法，大于4KW的采用三角形接法。

(4)星三角减压启动接线

由于电机直接启动，会造成电电网的不稳定。所以在制冷系统中，大功率的电机大都不采用直接启动的方式。制冷系统大功率电机接线要注意，因为接错之后危害也是较大的，轻则损坏设备，重则可能造成人员伤亡，所以接线一定要注意方法。

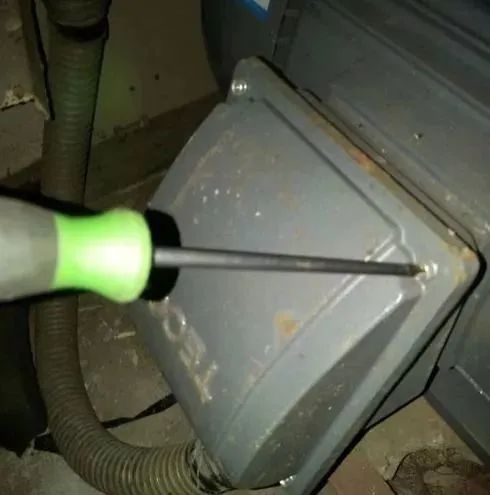

我们拆掉电机接线盖，取下电机接线端子上的短接片。

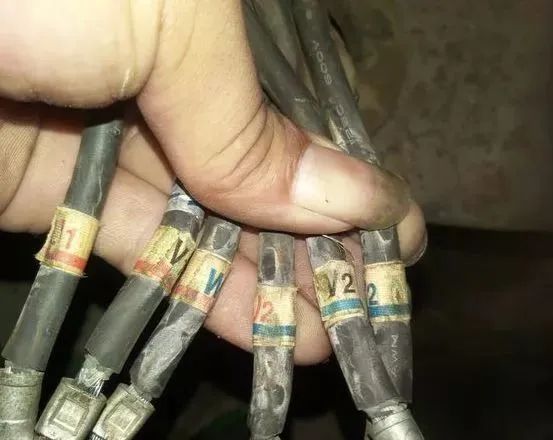

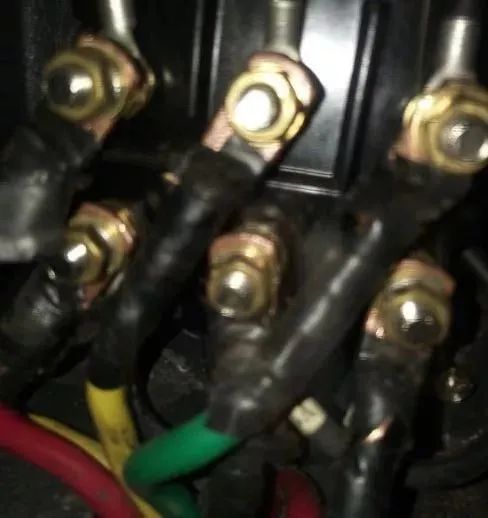

这里为了方便观察，把六根线全部拆下，U1、V1、W1、；U2、V2、W2六根线中分出同名端。

U2、V2、W2接线顺序如果是黄、绿、红则U1、V1、W1接线顺序为红、黄、绿。

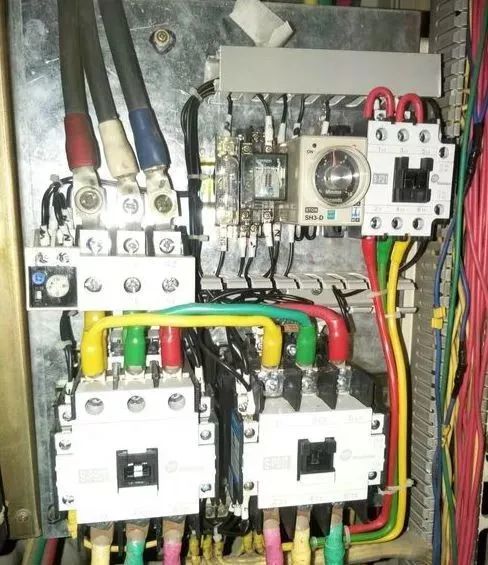

同时配电柜这边接触器下面也用同样的方法接线，顺序为黄、绿、红；红、黄、绿。切记不要接错，否则可能造成空开或接触器烧坏。

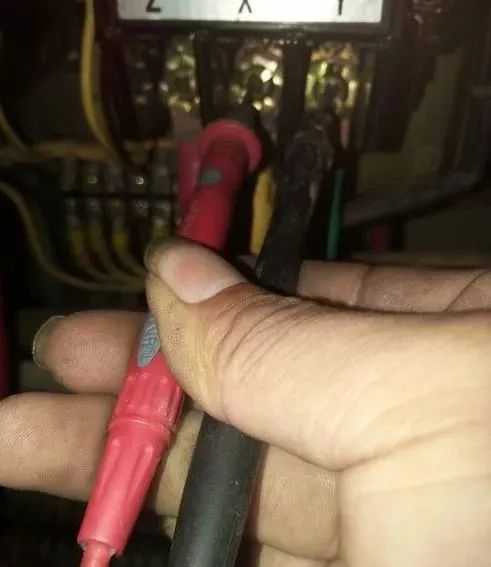

接好之后用万用表量下两两之间是否短路，以及各火线是否对地短路，这一步不能少。

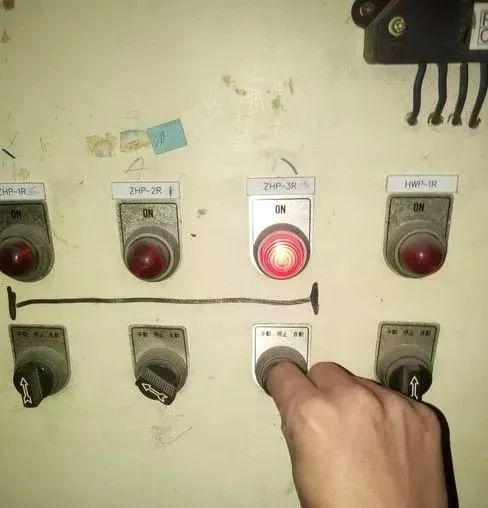

推上电源，开启设备。

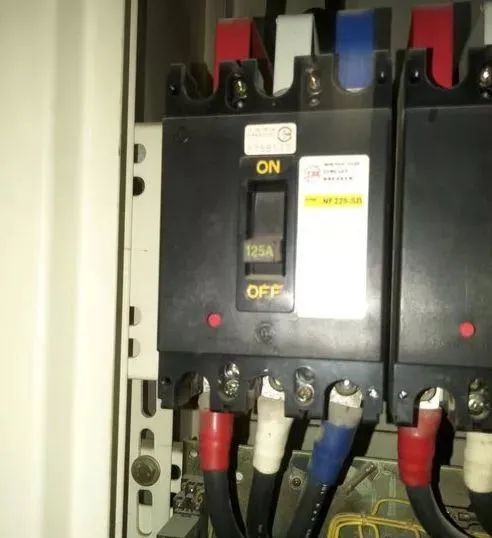

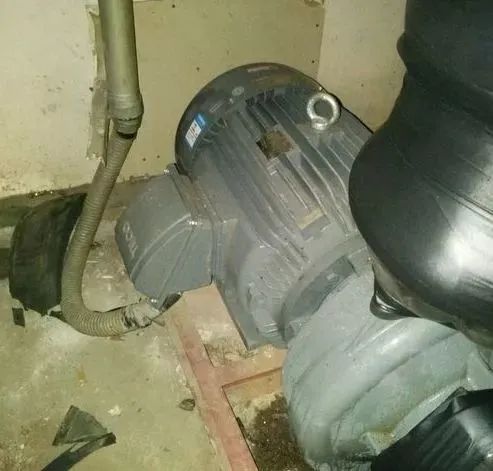

观察电机转动方向时候为正转，若为反转则需断下电源，任意调整大空开下的两根线。
