产品说明

双光球型云台热像仪(小)集高稳定性红外热像仪、高清可见光网络摄像机、智能云台于一体，可对有多个待测目标或多个待测区域的仓库、料坑、机房等规模性场所进行实时双光监控。先进的红外热像仪可在完全漆黑及微光的条件下提供清晰的红外图像，可同时监测大范围内的所有温度，出现高于预设温度时，立即报警提示；20倍变焦的高清可见光摄像机和双LED补光灯，可进一步扩大目标识别范围，辅助进行分析诊断。具有360°智能巡航功能，布控灵活。

双光球型云台热像仪(小)体积小巧重量轻，整机功耗小于20 w。坚固耐用的防水护罩保证设备在恶劣环境下仍具有出色的环境感知能力。高精度云台保证热像仪运行平稳，定位精确，支持水平、垂直两个方向的自动巡航扫描，配合格物优信专利算法及智能化目标分析和管理软件，为您的设备和资产安全提供24小时、360°全天候全范围的守护。设备适用于需要实时预览、预置位检测、自动报警、数据存储与分析等功能的重要安全场合，例如安防、电力监控、危废料坑、消防监控、机器人开发等。

产品及软件功能

为帮助用户快速使用双光球型云台热像仪产品，我司特配备IRTool Pro专业红外分析软件，支持红外与可见光双光画面预览以及测温和设备管理。

体积小巧，重量轻便：整机重量＜8 kg 、整机功耗＜20 w

高性能云台，灵活布控：6条巡航扫描路径，256个预置点，预制点精度＜0.05°，云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作皆可自由设置。

组网灵活：单网线同时传输红外温度和可见光图像，支持各类NVR，网络带宽占用低，组网灵活

人性化管理软件：记录各类设备安全、设备运行状态、温度报警等信息，供信息的整理与回看

专业红外体验：采用精准测温技术的同时，优异的图像算法更能协助展现场景细微差异。同时支持温度标记，支持铁红、白热、高对比度等多种调色板，为您打造不一样的温度“视界”

双光球型云台热像仪(小)配有功能丰富的终端软件和简单易用的SDK包，无论是单独使用还是二次集成开发，都能满足用户差异化的应用需求。

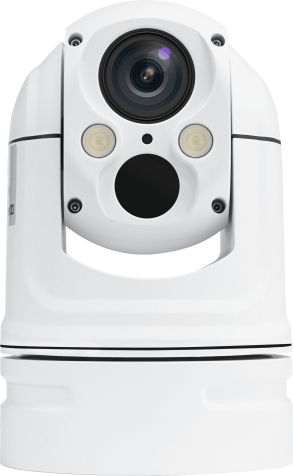

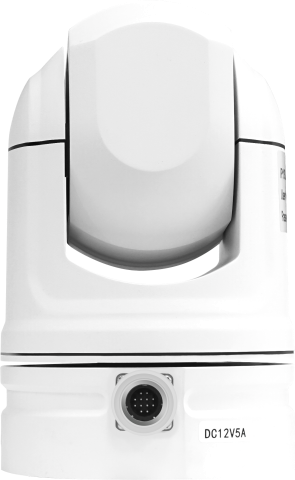

双光球型云台热像仪(小)外观如图3.1所示。外观美观，球机漆面平整均匀、表面光滑无掉漆。

产品外观尺寸

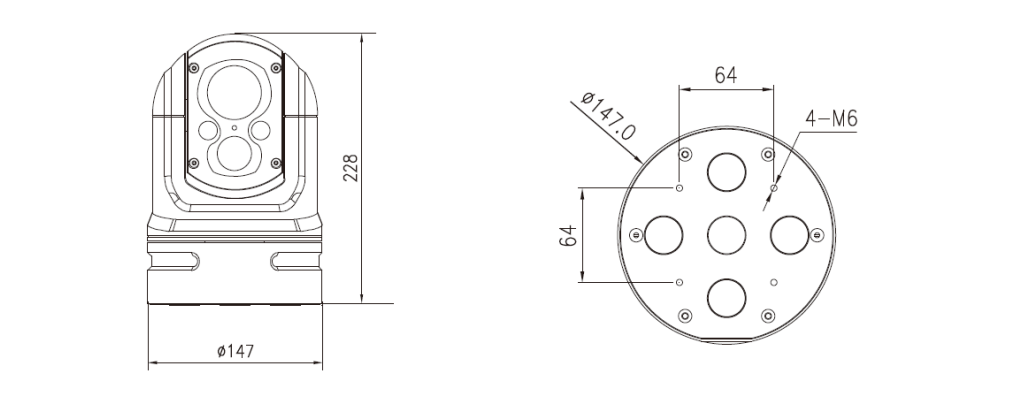

双光球型云台热像仪(小)的机械安装尺寸如图3.2所示。热像仪底部有4个M6螺纹安装孔。支持正装或倒装(倒装不防水)，可直接固定在支架上，也可集成于机器人。安装时建议使用全部4个安装孔作为固定。

机械安装孔尺寸图(单位：mm)

体积小巧，重量轻便，低功耗

整机重量≤2.8Kg，电源DC12V、24V，整机功耗＜20W

分辨率

384×288/640×480

准确测温，清晰成像

采用精确测温技术的同时，优异的图像算法更能协助展现场景细微差异。

业务功能

支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持MJPEG抓图；支持统一客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包(包含JAVA的开发包);

预置点

256个预置点，预制精度＜0.05°

巡航扫描

6条，每条可设置16个预置点，预置时间可调

旋转角度

垂直角度 -20°(俯视)～+90(仰视)°  水平角度 ，360° 连续旋转，无监视盲区

转速

键控100° /S ,手动0.5°～80° /S， 键控100° /S ,手动0.5°～80°/S  垂直方向实现180°自动翻转连续监视

补光灯

红外补光灯或者白光灯可选。红外补光灯默认自动控制(调用69号预置点)，也可手动控制(71和72)。如选配白光灯，手动控制(调用71和72)，或IE灯光键控制，画面彩色模式。

5.产品参数

特点/性能

DS-SM-2007-M384D

DS-SM-2007-M640D

红外热成像参数

分辨率

384×288

640×480

热灵敏度

≤50mk@25℃

帧频

50Hz

30Hz

响应波段

8-14μm

测温范围

详见“双光球型云台热像仪测温范围列表”

镜头

详见“双光球型云台热像仪测温范围列表”，最大支持19mm镜头

测温方式

点测温、线测温、区域测温

温度显示

支持全局高低温追踪，全局平均温度，点/线/多边形等多种测温模式，可添加多个测温对象。所有测温对象可独立设报警阈值范围，采样周期，绘制历史温度曲线图

调焦

定焦、手动调焦、自动对焦

调色板

白热，黑热，铁红，彩虹等

视频输出

100M以太网，带测温区域显示

可见光参数

图像分辨率

1920×1080

分辨率

200万像素

传感器类型

1/2.8″ Progressive Scan CMOS

镜头

20倍光学变焦，f=4.7～94mm

水平视角

61.4°～2.9°(广角-望远)

近摄距

10mm～1500mm(广角-望远)

变倍速度

大约1秒

最低照度

彩色：0.05Lux @ (F1.6，AGC ON)；黑白：0.01Lux @ (F1.6，AGC ON)

球机性能

控制

支持自主平台软件，RS485控制

云台通信接口

网络输出

云台指令控制

云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制

预置点

256个预置点，预制精度＜0.05°

巡航扫描

6条，每条可设置16个预置点，预置时间可调

焦距速度自动控制

控制速度根据白光焦距的长短自动调节

垂直角度

-20°(俯视)～+90°(仰视)

水平角度

360°连续旋转，无监视盲区

垂直旋转速度

键控100°/s ,手动0.5°～80°/s

水平旋转速度

键控100°/s ,手动0.5°～80°/s

上电动作

可设置球机的上电初始动作(上电后自动走到247号预置点)

安装方式

支持直立式和倒挂式安装(设置251号预置点正装，设置252号预置点倒装)

补光灯

支持双LED补光灯

业务功能

支持WEB配置,支持OSD；支持实时视频传输,支持后端存储回放;支持JPG抓图，视频录制，温度流录制；支持统一客户端远程监控软件;提供完善的SDK开发包(包含JAVA的开发包)

网络功能处理

数据接口

100M网络输出

视频处理

H.264/MJPEG

网络协议

TCP/IP, HTTP, RTP, RTSP, ONVIF

一般规范

整机重量

≤2.8Kg

交换机

内置交换机，单网线

出线方式

侧出线或者底部出线可选，侧出线是航空插座和航空线，底部出线是中心孔引出线

球体材质

镁合金

外观

球机漆面平整均匀、表面光滑无掉漆

防护镜片

双光路均有防护透镜，其中红外用锗透镜片

电源

DC12V，整机功耗＜20W

防护等级

IP66，TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5四级标准

工作温度

-20℃～50℃，湿度小于90%

二次开发

软件支持

提供完善的云台控制、可见光、红外热像的相关软件或者SDK开发包(包含JAVA的开发包)

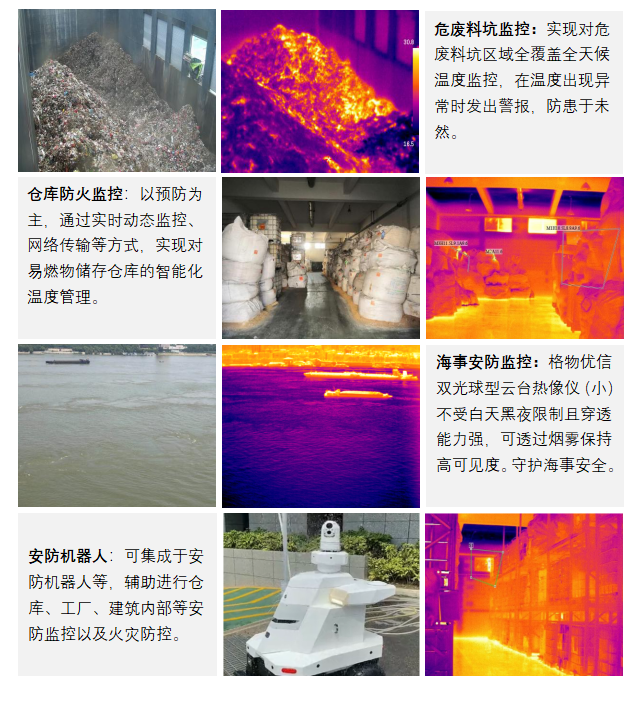

应用领域

格物优信双光球型云台热像仪(小)广泛应用于安防、电力监控、危废料坑、消防监控、机器人开发等各个领域，可适用于有多个检测目标或多块检测区域的仓库、厂房、料坑、森林海事等各个应用场景。更多详细应用欢迎来电垂询。
