本文探讨了Moldflow在3D网格生成过程中遇到的错误1900125，提供了四个解决步骤，包括检查并修复网格缺陷、处理接近度和零面积单元问题、确保实体层存在以及设置CAD层为可见，帮助用户解决3D网格划分失败的难题。
资料来源｜大塚讲堂
大家是否发现，双层面转3D网格过程，偶尔会出现提以下错误：
!
**错误1900125 **由于发生曲面错误，3D网格划分未完成。请执行以下步骤:
(1)通过关闭四面体及相应输入实体的所有图层，找到未划分网格的部分;
(2)如果网格划分始于CAD或sTL模型，请在单击“立即划分网格”之前先选中
“常规”选项卡上的“生成曲面网格后停止”复选框，将这些部分划分为三角形网格。
(3)使用网格诊断工具检查曲面网格缺陷并手动进行修复。典型的缺陷包括自由边、多重边或交叉点。
(4)修复完曲面错误后，重新启动网格划分以生成3D网格。确保已划分网格的实体和相应四面体应处于不可见状态。
遇到这样的问题，该怎么办？
那今天就让我们来探讨一下如何解决3D网格生成失败的问题。
01
切回双层面网格操作当中，网格统计检查网格缺陷并修复完整。
02

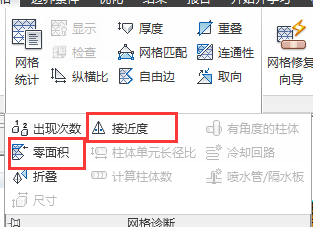

网格统计当中只检测到常规的重叠、多重边、交叉、连通性、取向，纵横比问题。当产品局部或均厚较薄时容易出现接近度问题，这个需手动诊断及修复。零面积单元也需手动去修复，有时需将这两个缺陷处理好才能划分成功3D网格。
03
确保实体层没有删除，有时实体层删除之后3D网格无法划分成功。
04
将实体(cad)层打勾为可见图层。
怎么样，解决了大家的疑问吗？
