本文介绍了PLC变频恒压供水系统的工作原理、控制调压方式，以及针对压力不稳故障的排查方法。系统通过PLC和变频器控制泵组电机，实现恒压供水，并在PID调节下确保稳定。故障排除中提到PID参数设定、加减速时间匹配、压力传感器位置和气压罐的影响等因素。
点击箭头处“工业之家”，选择“关注公众号”！
PLC变频恒压供水系统
1、变频恒压供水系统组成及原理

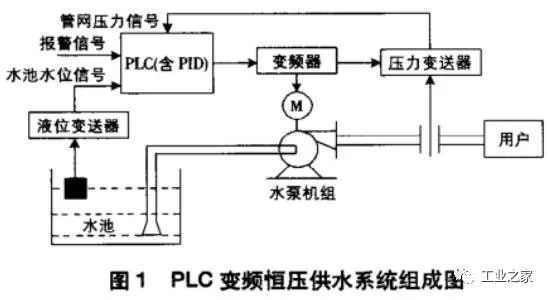

变频恒压供水系统主要由PLC控制单元、变频器、泵组电机、供水管网、储水箱和压力传感器等组成，如图1所示。恒压供水泵站采用多台水泵及电机，可根据用水量投入工作，因此单台水泵电机功率不大，系统中设有备用泵以便不停工维护。水泵运行数量由PLC控制，电机转速由变频器控制，以满足不同用水量的需求。
2、恒压供水系统供水调压原理
恒压供水系统供水调压原理如图2所示。供水压力采用闭环控制，首先在控制面板设定水压给定值，通过安装在管网出水端的压力传感器实测水压的反馈信号；然后由变频器将实测值与给定值进行比较，若给定值大于实测值，说明系统水压低于设定值，则改变水泵电机的供电频率，使水泵电机转速上升，反之则降低水泵电机的转速
