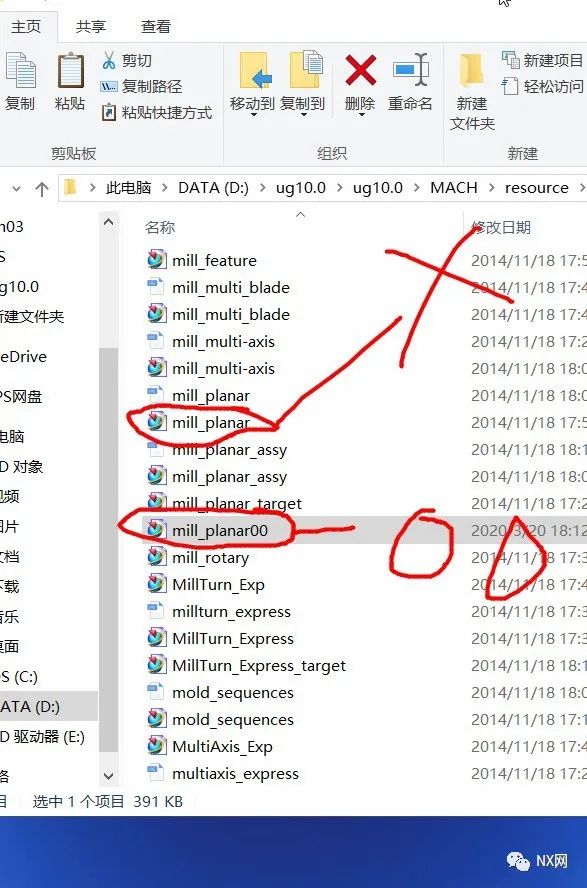

首先：桌面上UG图标—右键—属性—选择打开文件所在位置  之后寻找到这个目录  然后复制mill_planar文件(用于备份) 到其他地方 我比较喜欢放在UG里面

再复制一个用于更改 文件名后面加00(个人习惯)  用UG打开这个加００的文件

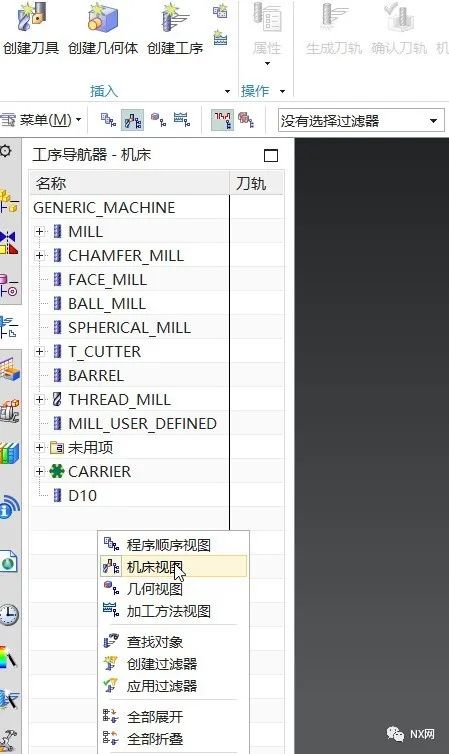

进入加工模式　　右键　机床视图　　创建刀具

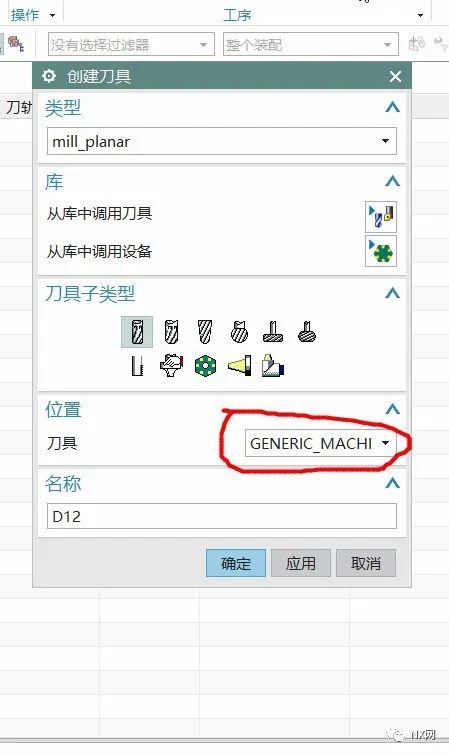

注意这个位置　

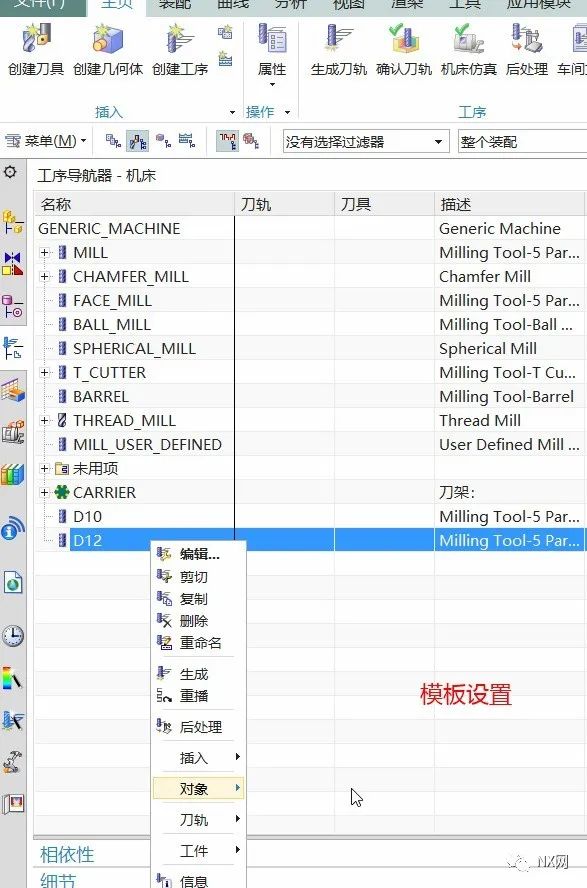

创建完刀具之后全选所有刀具　右键　对象　模板设置　(每创建完一次刀具建议点一次保存)

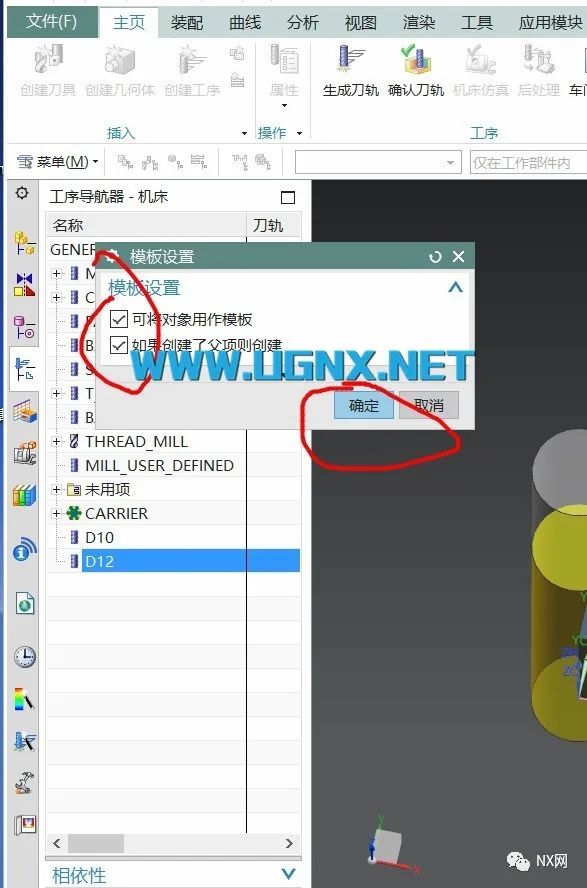

两个对号全选　之后点确定　注意　这部操作之后一定要保存！　保存！　保存！　之后关闭UG　全部关闭

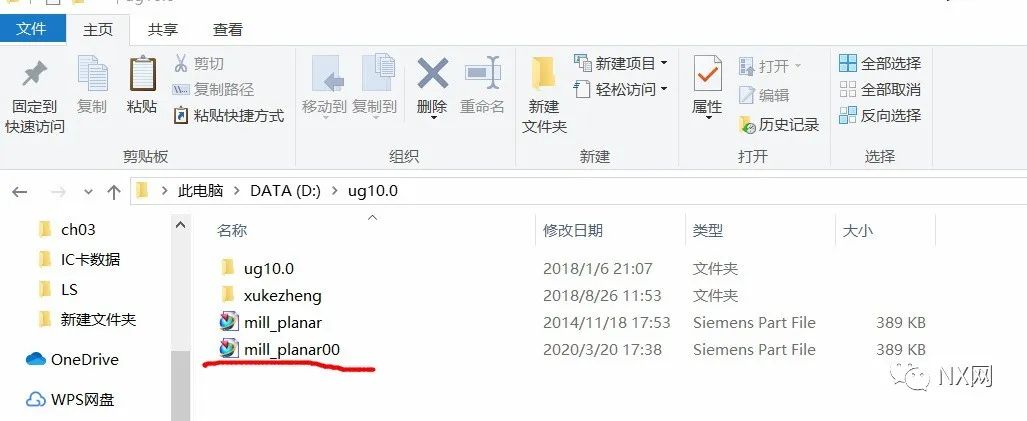

将００文件复制到原文件目录　删除原文件　将００文件后面的００删掉 (相当于替换原文件)

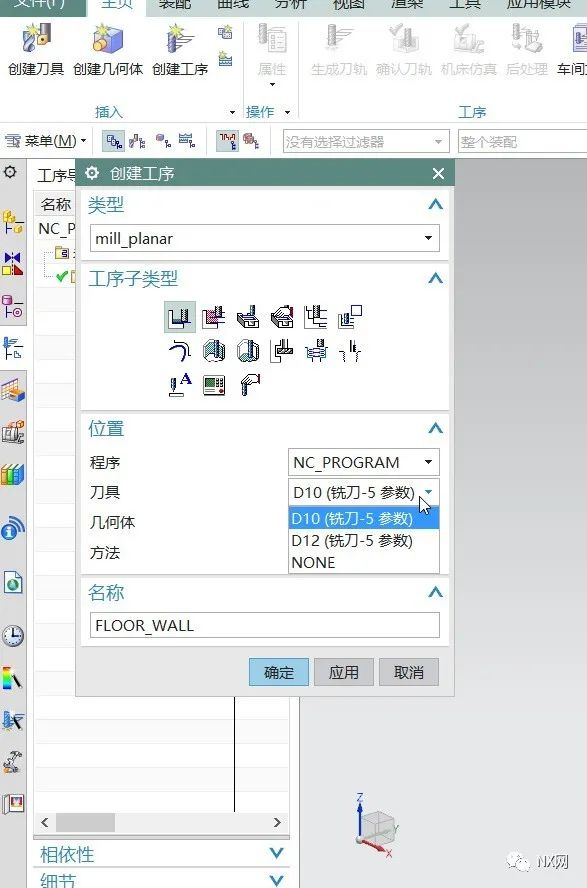

再重新打开UG　新建模型　进入加工模式　mill_planar  里面就有刀具了

注意啦 本人比较懒 所以只创建了平面铣的  其他的参照上面在创建刀具就可以了

也不知道这个简单刀库的方法对不对 还望大佬指导
