施工当中经常需要从CAD中直接取坐标,少量坐标可以通过查看工具直接提取。然而一旦需提取坐标点较多时,直接提取工作量太大,这时就需要使用其他办法了。本经验将简单的来讲下如何通过多线段工具来快速批量提取坐标
方法①
利用list多线段命令提取坐标

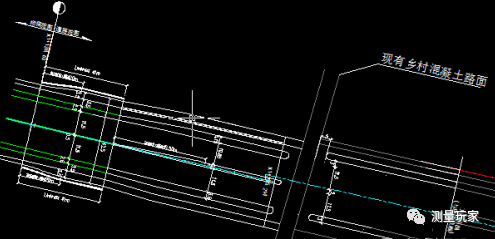

1、打开cad图纸。
2、在命令栏中,输入多线段命令"pl”。

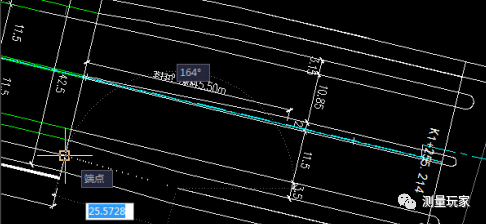

3、指定多线段起始点,开始画多段线(将需要提取的坐标点位,依次点击一遍)。
4、指定多线段终点,结束画线。

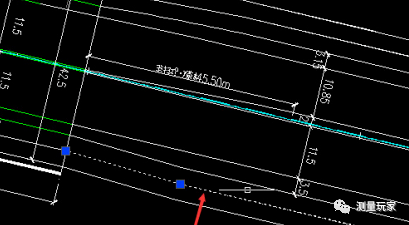

5、选中你刚画出的这条多线段。

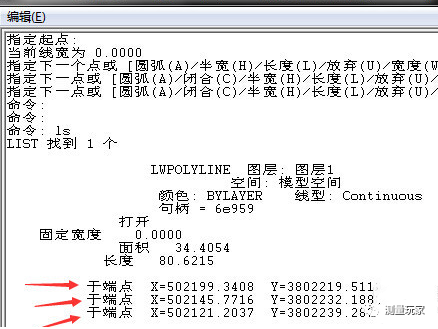

6、选中后,命令栏输入列举命令“ls”。
7、确定,这样就可以得到该多线段上的所有节点的坐标,并显示在文本框中。
方法②

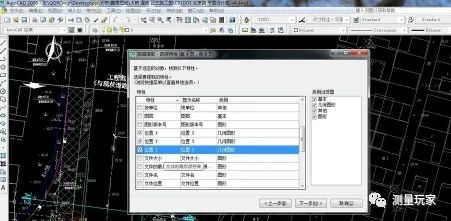

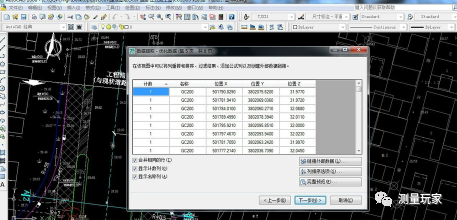

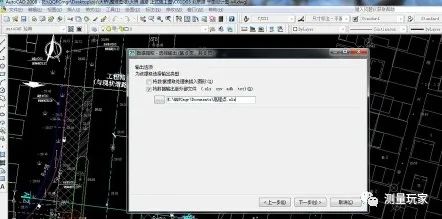

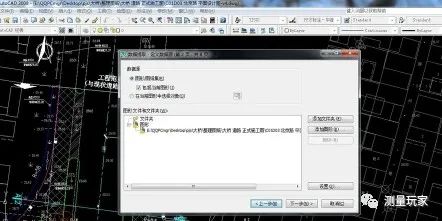

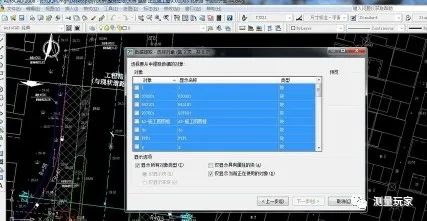

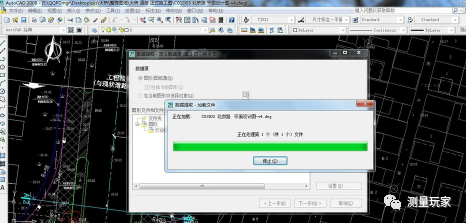

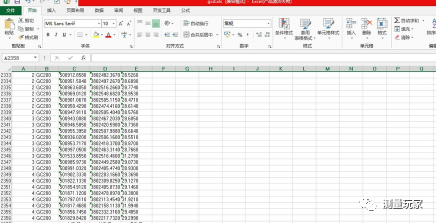

利用数据提取工具提取坐标

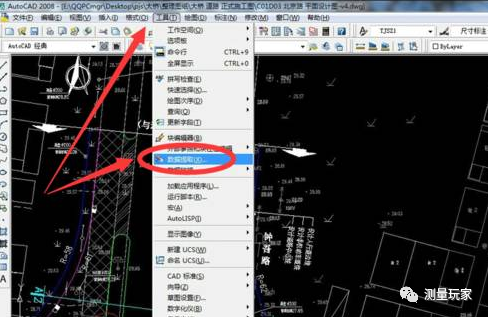

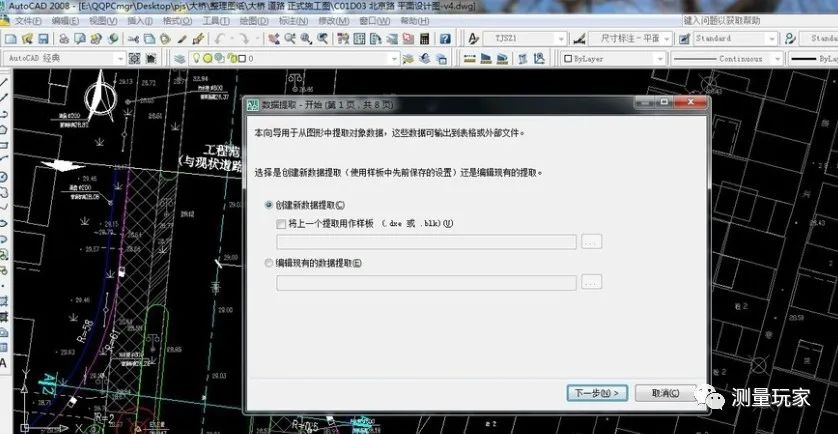

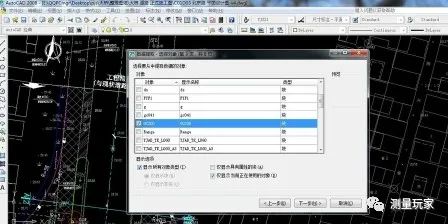

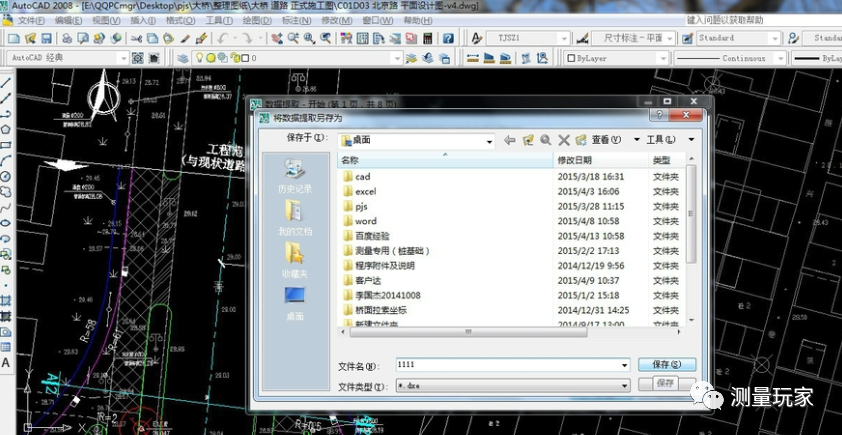

【注意】数据提取工具是根据图层来提取数据的,所以在提取数据前,务必保证需要提取数据在同一个图层。 1、打开图纸,单击工具——数据提取
