Cass软件坐标转换方法

1、 绘图处理——展野外测点点号(把转换前后的控制点展到图上)

选择控制点文件——打开

 2、地物编辑——坐标转换

  2.1】打开“坐标转换”窗口——点拾取——从图上前面展的控制点中，选择转换前的控制点坐标。

2.2】如“坐标转换”第2步，点击下面的拾取——从图上选择转后的控制点坐标

2.3】如“坐标转换”第3步，点击添加，添加控制点，重复步骤1、2，最少添加3个以上控制点。

2.4】如“坐标转换”第4步，点计算转换参数

2.5】如“坐标转换”第5步，转换数据打上对勾

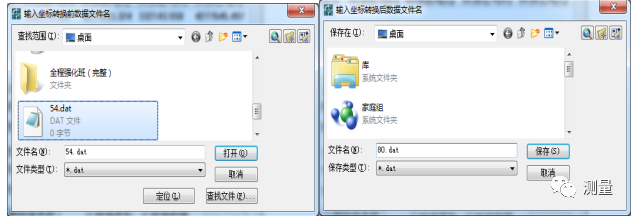

2.6】如“坐标转换”第6步，点所指位置，打开“输入坐标转换前文件名”的窗口，选择需要转换的文件，点击打开

  2.7】如“坐标转换”第7步，点所指位置，打开“输入坐标转换后文件名”的窗口，输入转换后的文件名，点击保存。

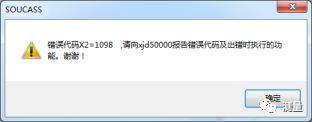

2.8】如“坐标转换”第8步，点“转换”，弹出错误代码，点确定

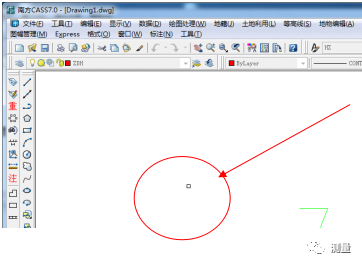

 此时鼠标变成一个小方块如下图

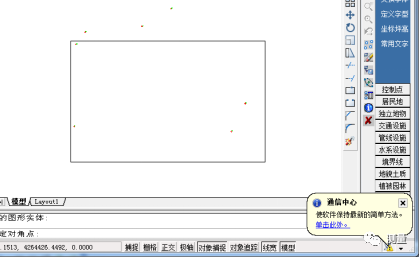

  如果要一并转换图形点击鼠标框选需要转换的图形即可，

如果只转换数据——鼠标右键即可。
