心电图(ECG)是心脏病诊断和治疗中最常用，最简便的检查手段，掌握心电图的识别与诊断显然很重要。

心电图是什么？心电图代表的是心脏的什么？心电系统在心脏的工作中起着什么作用？你还在为看不懂心电图心烦吗？

一 、理论储备篇

1、心电图的各波段及间期都代表着哪些含义？

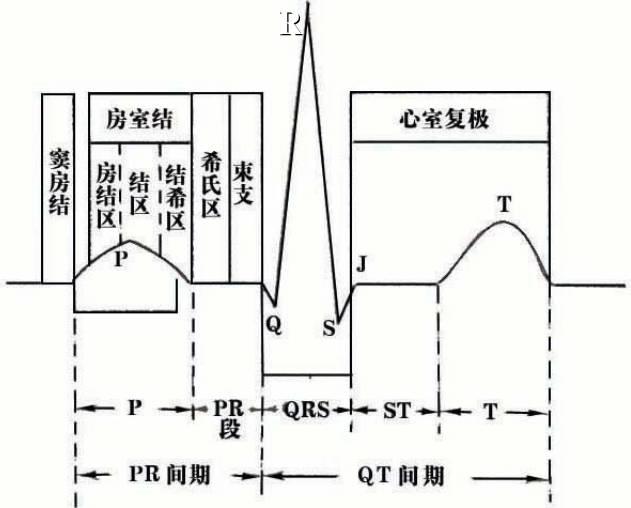

图1. 4波2段2间期

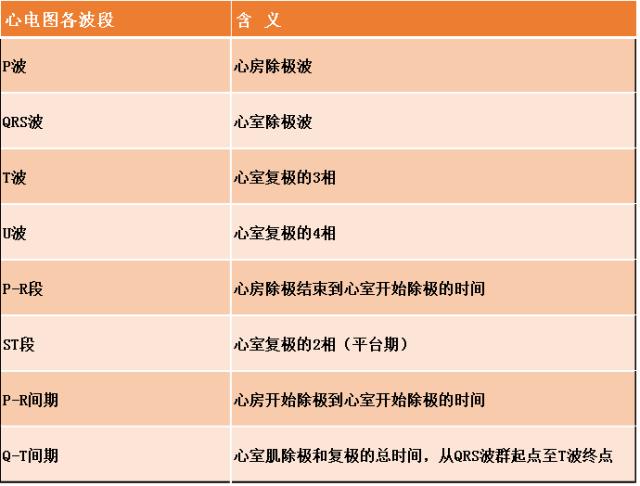

表1. 心电图各波段及间期的含义

2、你做的心电图电极放置规范吗？

Wilson导联体系，操作方法如下：

• 肢导联(四个夹子)：红——右手，黄——左手，黑、绿——下肢。

• 胸导联：十二导联心电图V1-V6

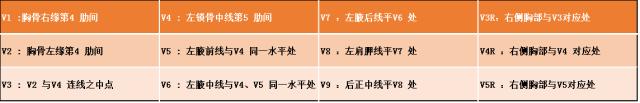

表2. 心电图电极放置位置

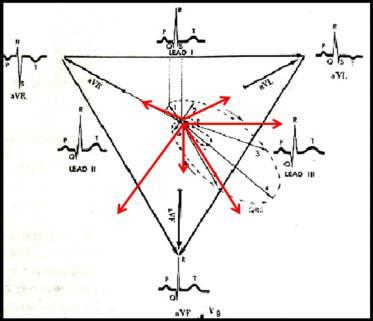

心电图图形是有瞬间心电向量在相应导连轴上的投影描记而成。正常人除极方向是左前下，与除极方向相同、相近的导联主波向上，与之相反的导联主波向下。P波、QRS、T波均是如此。II导联由于与心脏总体除极方向接近，所以显示的P波、QRS波和T波都较清晰，是病房心电监测常用的监测导联。

图2

3、心电图各间期如何测量？

通常情况下，走纸速度为25 mm/s，每小格0.04秒，电压幅度，10 mm/mv，每小格0.1 mv。测量时应注意走纸速度，25 mm/s还是50 mm/s，还有电压幅度是否为10 mm/mv。

需要注意的是，测量各波的时间应从波形起点的内缘测至波形终点的内缘。P波和QRS波群时间：在单导联心电图仪记录的
