BL20X系列耦合器是钡铼技术开发的一款用于分布式I/O系统的设备,专为工业环境下的高速数据传输和远程设备控制而设计,支持多种工业以太网协议,包括Profinet、EtherCAT、Modbus、MQTT、Ethernet/IP和OPC UA等。如果您正在考虑部署BL20X系列耦合器又不知选择哪款,那不妨来看一看钡铼这篇分布式 I/O 系统详细文档,钡铼技术超多耦合器型号供您选择!
一、什么是工业以太网协议?
工业以太网是基于IEEE 802.3 (Ethernet)的强大区域和单元网络,继10M波特率以太网成功运行之后,具有交换功能,全双工和自适应的100M波特率快速以太网(Fast Ethernet,符合IEEE 802.3u 的标准)也已成功运行多年,主要的工业以太网协议包括Profinet、EtherCAT、Modbus、MQTT、Ethernet/IP和OPC UA等。
二、钡铼分布式 I/O 系统BL20X耦合器
BL20X 耦合器是一个数据采集和控制系统,基于强大的 32 位微处理器设计,采用 Linux 操作系统,支持Profinet、EtherCAT、Modbus、MQTT、Ethernet/IP和OPC UA 协议,可以快速接入现场 PLC、SCADA以及ERP系统,内置逻辑控制、边缘计算应用,适用于 IIoT 和工业自动化应用。
该节点和现场设备(例如 PLC)之间的通讯通过现场总线耦合器的以太网接口实现, 现场总线耦合器和 I/O 模块之间的通信通过本地总线进行。两个以太网接口内部集成交换机功能,可以建立线性拓扑,无需额外的交换机或集线器。
三、为什么要选择钡铼的BL20X 耦合器?
1.模块化设计

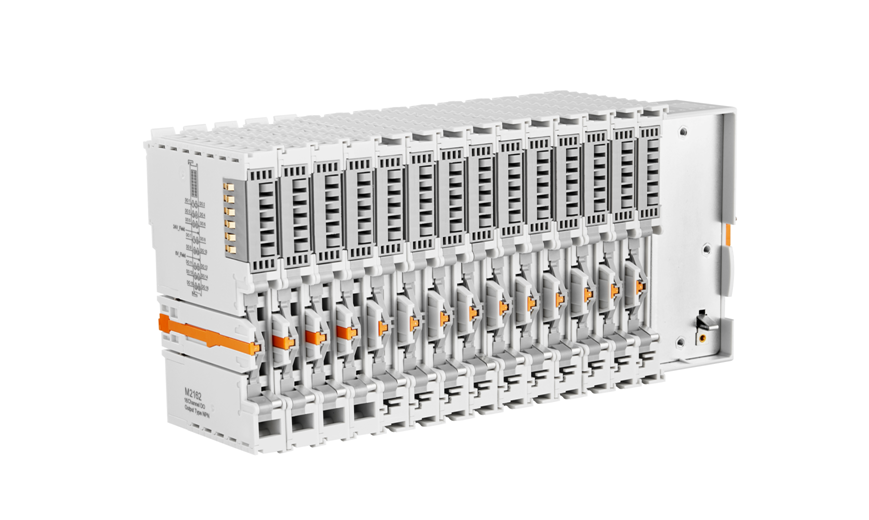

BL20X系列耦合器采用模块化设计,允许用户根据具体需求添加不同的I/O模块,如数字量输入/输出模块、模拟量输入/输出模块、温度测量模块等,从而灵活构建分布式I/O系统。
2.功能特性
耦合器BL20X系列采用Web配置;支持5个客户端同时访问,兼容01/02/03/04/ 05/06/15/16号功能码;支持过程数据输入输出之和最大为8192字节,可扩展多达32个DI、DO、AI、AO、热电偶、热电阻等不同功能的的M系列IO模块;采用高速背板总线,满载32个从站,最大扫描周期10ms;耦合器自带诊断功能,可实时监控IO模块通信状态,同时可为IO模块提供2000mA驱动电路。
3.高可靠性
两个以太网接口内部集成交换机功能,可以建立线性拓扑,无需额外的交换机或集线器,提供高速数据传输,确保了实时性和高精度的控制性能,适用于要求快速响应的应用场景。而且当一个耦合器发生故障时,其他耦合器正常工作,大大减少因为设备故障原因而导致的一系列错误。
4.简单配置和维护
通过直观、人性化的配置界面,用户可以轻松地对耦合器进行配置,包括设置网络参数、分配I/O地址等。
5.广泛的应用领域
BL20X系列耦合器由于具有可靠度高、容易扩展、设置容易、网络布线方便等特性,适用于分散地区的应用,用于数据收集和各种控制,广泛应用于物联网、 智慧工厂、智能交通、机房动力环境监控、工业自动化、电力等行业。
6.安规认证产品符合EMC认证,如EN 55022: 2006/A1: 2007 (CE &RE) Class B、IEC 61000-4-2 (ESD) Level 4、IEC 61000-4-3 (RS) Level 4、IEC 61000-4-4 (EFT) Level 4、IEC 61000-4-5 Level 3、IEC 61000-4-6 (CS)Level 4、IEC 61000-4-8 (M/S) Level 4等,用户可以安心使用。

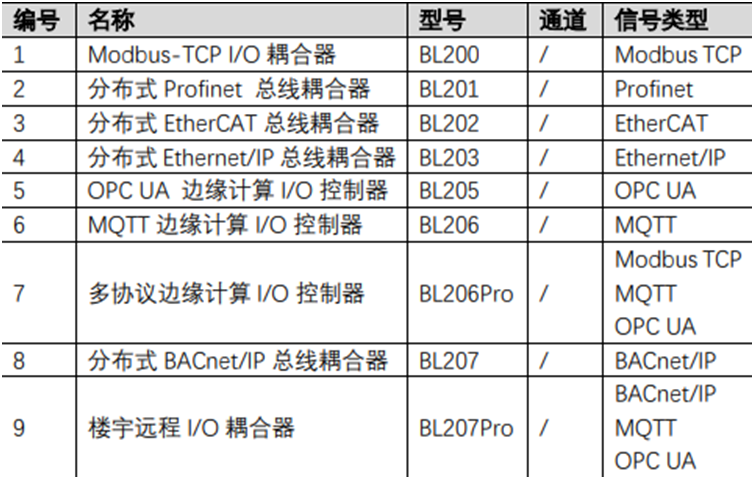

四、设备选型
注:因为IO 模块型号太多,就不放在本篇文档中,感兴趣的朋友可以私信询问、电联或是查阅钡铼官网页面“技术支持->下载中心”的文档,在那里您可以找到更多相关信息。
钡铼技术研发团队秉持创新精神,坚守专精特新的研发理念,致力于提供优质的产品与服务,立志成为令人尊敬的工业物联网与边缘计算设备制造商,为智能智造、数字化转型、工业物联网、智慧楼宇自动化、工业自动化的可靠链接保驾护航。
如果遇到任何技术问题或需要进一步的配置指导,建议直接联系钡铼技术的技术人员获取专业的帮助。
