如何测试gpio口的默认状态_单片机IO口不够用了，怎么办？

这几天公子比较闲，像看看手上有没有好玩的模块，于是，公子找到了一款OV系列的摄像头，于是翻了一下自己的2年都没有打开的盒子（公子专门来放开发板的）。可是找了半天，都没有找到开发板，费了九牛二虎之力，才找到一块STM32F103C8T6的，长这个样子，可是引脚不够呀！没关系，现在公子告诉大家该怎么解决。

1 IO口扩展：

扩展的方法很多，锁存器；输出串并转换/输入并串转换；I²C总线等等……

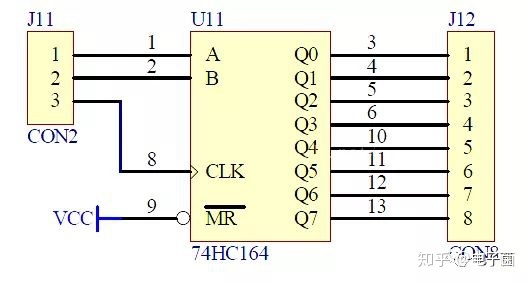

不过公子一般都是喜欢采用138或者164来扩展的，以138为例，电路图如下：

这款芯片的作用是把串行输入的数据并行输出。注意，它没有锁存功能，在允许输出的情况下，每一个时钟的上升沿，数据依次从最低位移向最高位。因此，在做数码管的输出显示的时候会出现拖影的想象，下面我们再看看它的真值表，有了真值表我们才知道如何正确的去编写程序去驱动它(其它复杂的器件还需要对照时序图编写相应的驱动程序)。

怎么样，这个表很简单吧，相信大家都能够看的懂。当Reset为低电平时不管时钟为高电平还是低电平也不管输入引脚A1,A2为何值，输出的并行数据均为低电平。当Reset为高电平时，只有在时钟的上升沿，A1A2上的值才被移位输出。看懂了这张表那么剩下的事情就好办多了。

2 再接一个单片机：

当一个单片机的引脚不够的时候，需要在外接一个单片机就可以了，怎么操作呢？让两个单片机的TXD与RXD相连就可以了，不过，如果是两块单片机同时处理一个传感器（比如说：摄像头，TFT LCD），那么你需要考虑时序的问题，特别是当两块单片机的处理速度不一样的时候，这个需要特别注意。

3 端口复用与重映射：

大家听说这几个术语可能是在学习STM32的时候，那么我们以STM32为例。

端口复用

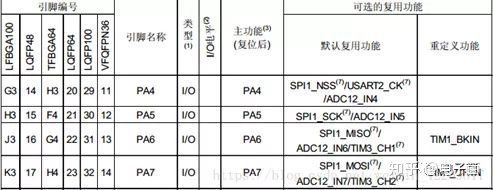

STM32用很多内置外设而且都是和GPIO复用的，也就是GPIO可以设置成一些常用的外设如串口的外设等等，数据手册有详细说明，需要时就查表。

GPIO作为内置外设使用时就叫复用，也就是图中的默认复用功能，不把GPIO口当作单纯的I/O口而是赋予它一个外设的含义。

端口重映射

端口重映射通过设置重映射寄存器的方式，把这个外设的接口映射到其它的端口，方便PCB布线，虚拟增加外设。

复用功能串口1是PA9 PA10,但是如果我们觉得PB6 PB7更方便是就可以重映射使用这两个I/O口，重映射还分完全重映射和部分重映射，完全重映射就是功能外设的所有引脚都全部映射，如果映射串口，那么串口所有相关外设都映射到，这就是完全重映射，否则只映射部分需要的就是部分重映射。
