夏天南瓜成熟，菜园子里随处可看见黄橙橙的大南瓜，在一些饭店，我们也能看到门口摆了很多食材，其中有些食物并不是真的蔬菜瓜果，因为模型的保质期是无期限的，并且长相也比较美观，所以就有商家专门贩卖这种食物模型，那么这种南瓜的三维建模在UG软件中是如何建模的呢？ 今天，我们来用UG绘制一个大南瓜，和前几天画的大蒜外形有点相似，方法却完全不同，来学习一下！

建模过程：

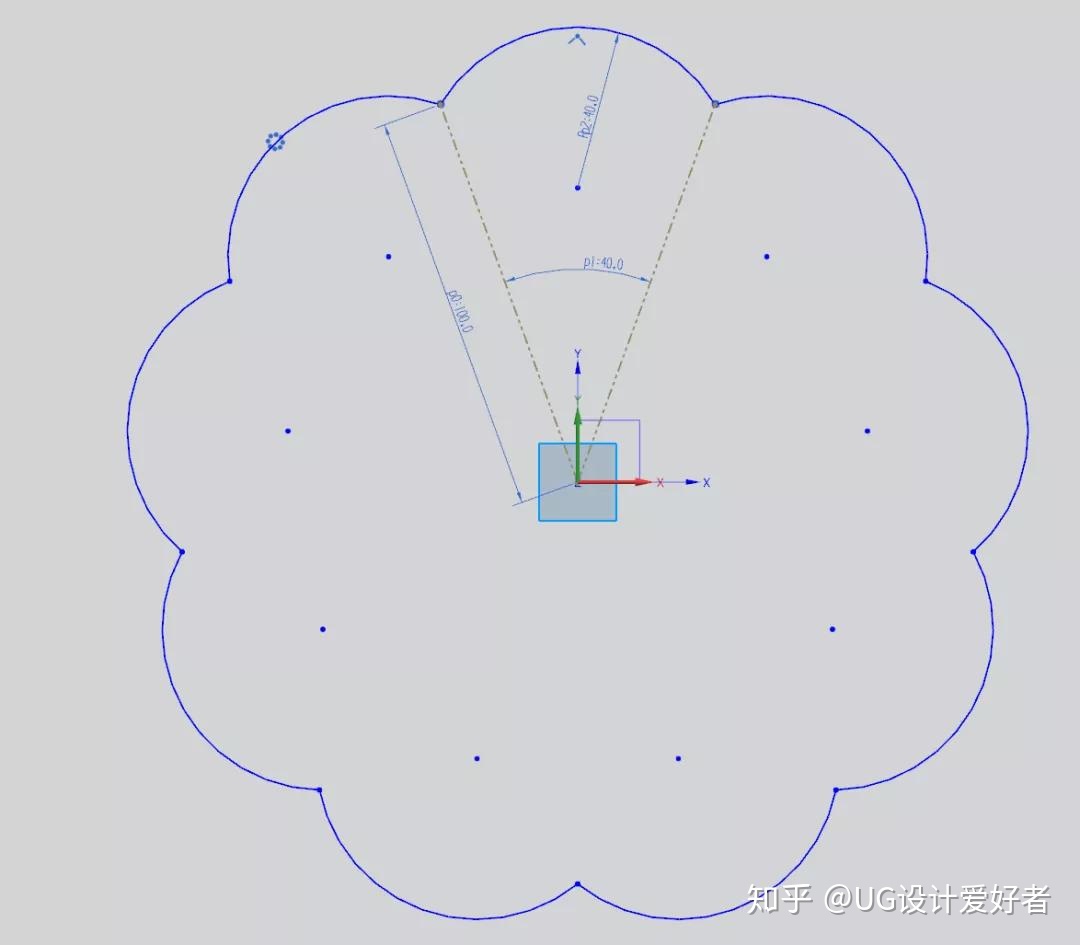

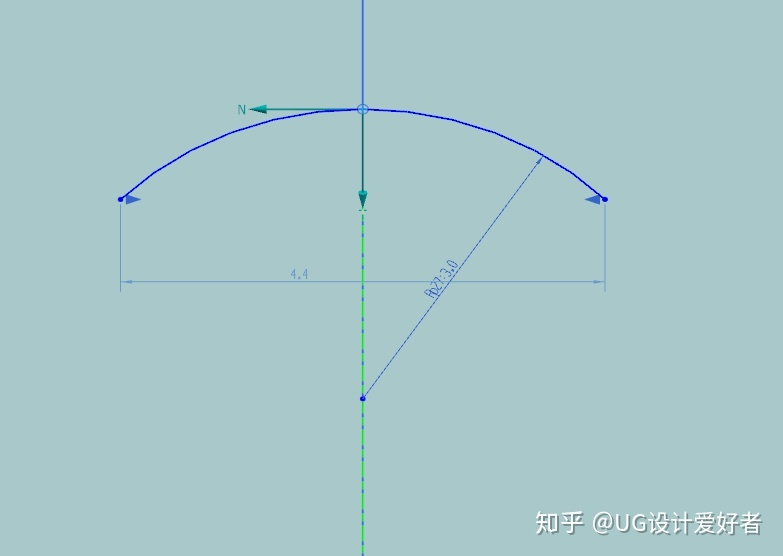

1.打开ug，在XY平面绘制草图如下

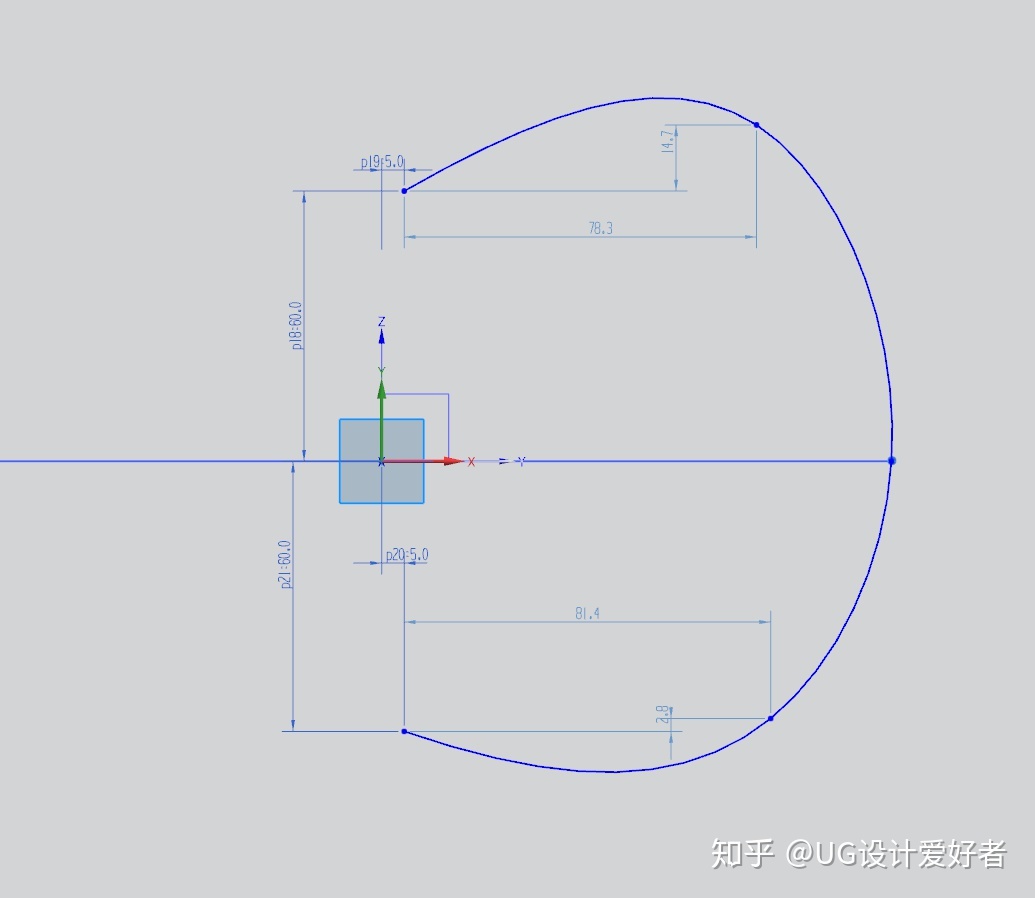

2.在Xz平面插入草图，绘制如下线条

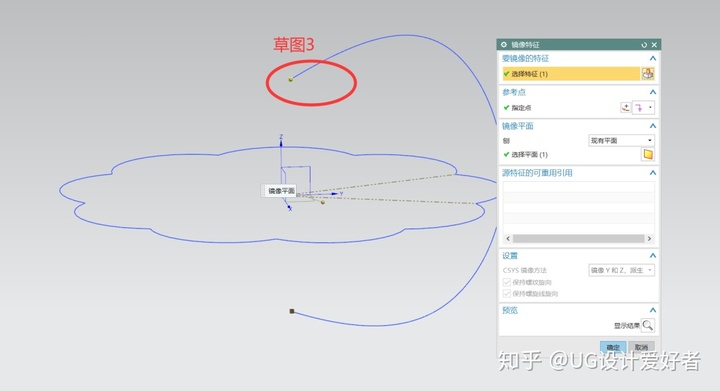

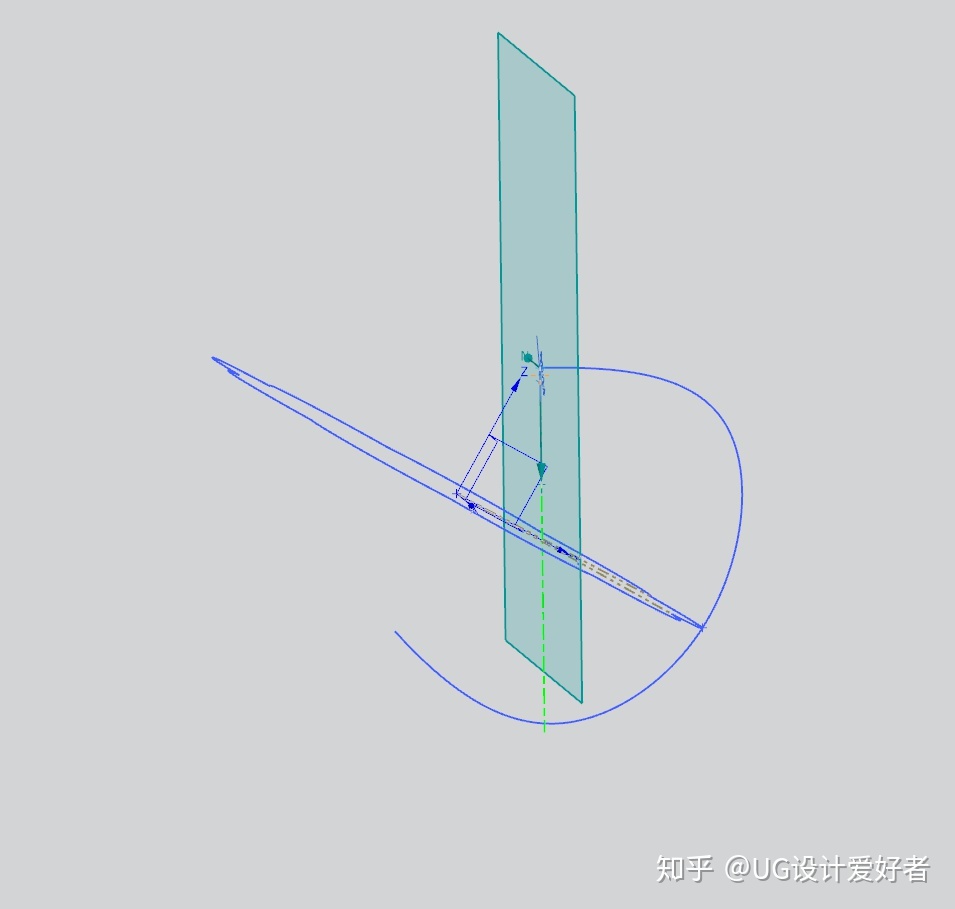

3.在端点新建基准面，然后在基准面上绘制草图，完成后镜像到下方

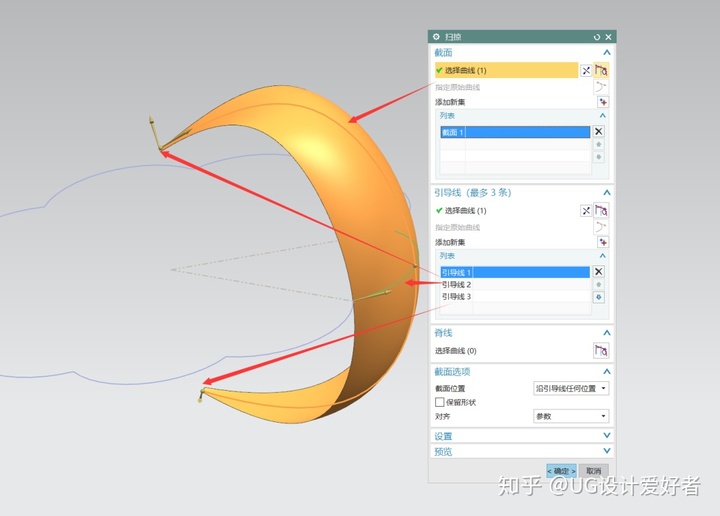

4.进行扫掠，不是从上到下，而是中间的线做引导线，往前后扫掠

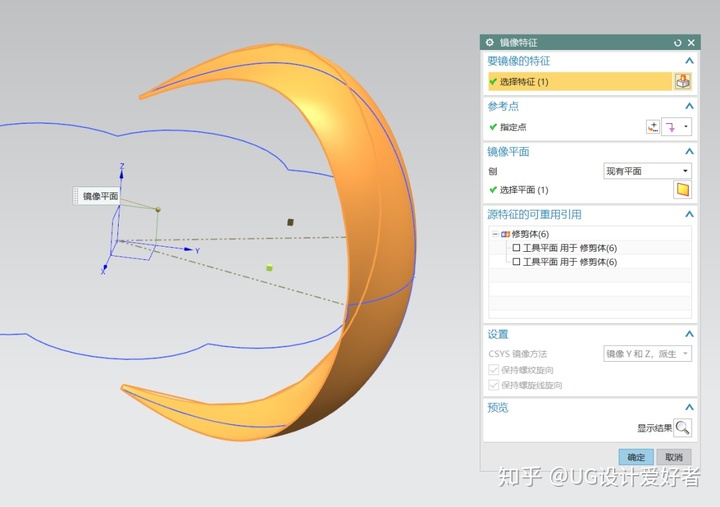

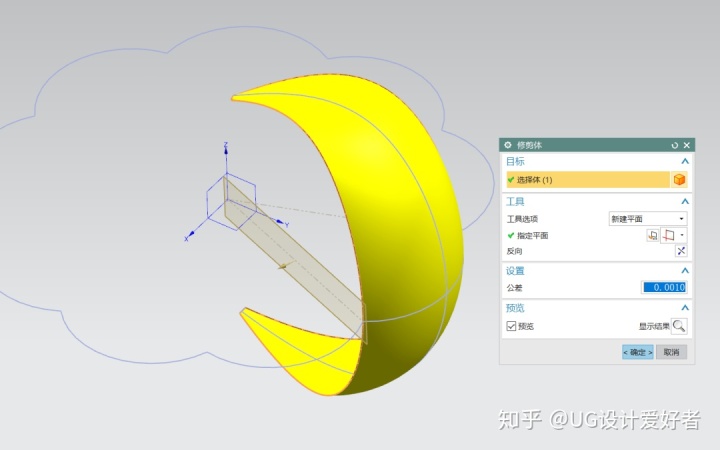

5.如果有多余的片体修剪掉，利用镜像修剪另一边，防止后面缝合出现 问题

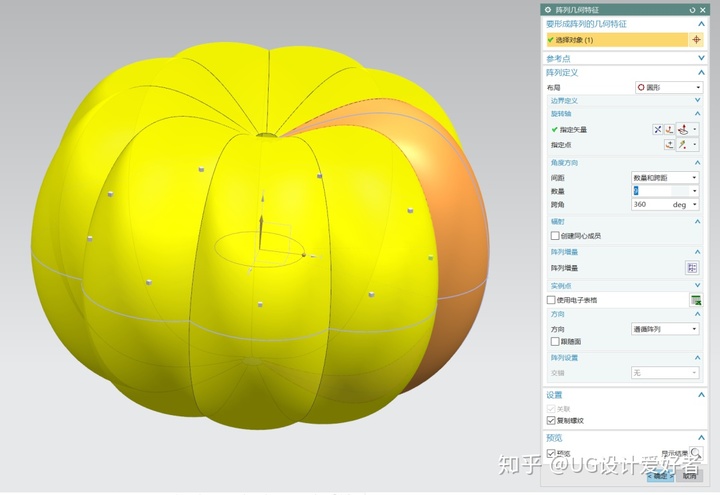

6.进行阵列，整个南瓜主体就出来了。

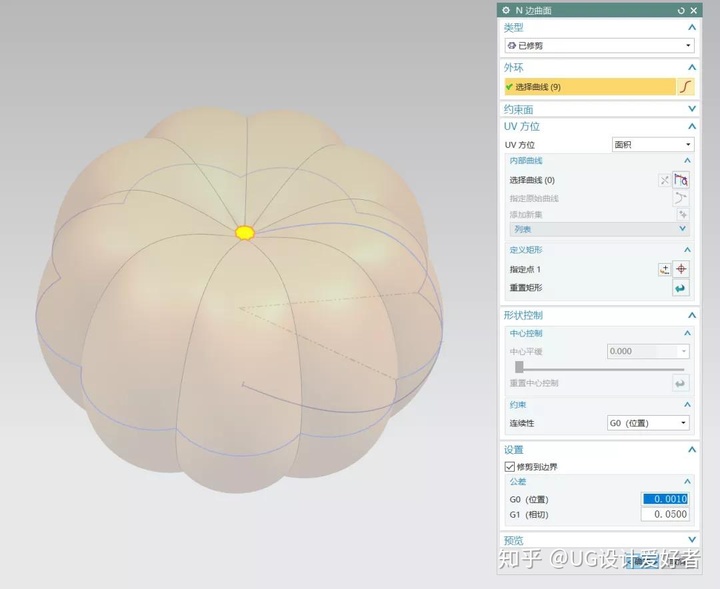

7.南瓜的中心是空的，用N边曲面命令补好

8.上下都补好后，就可以缝合成实体了

9.可以绘制两条样条曲线（第二根是到后面扫掠的停止处）

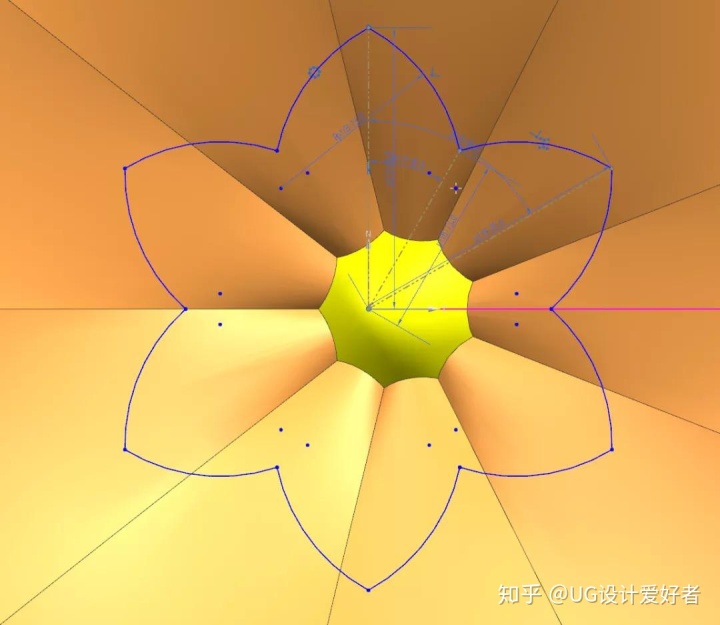

10.在样条线端点处创建基准面，并绘制草图

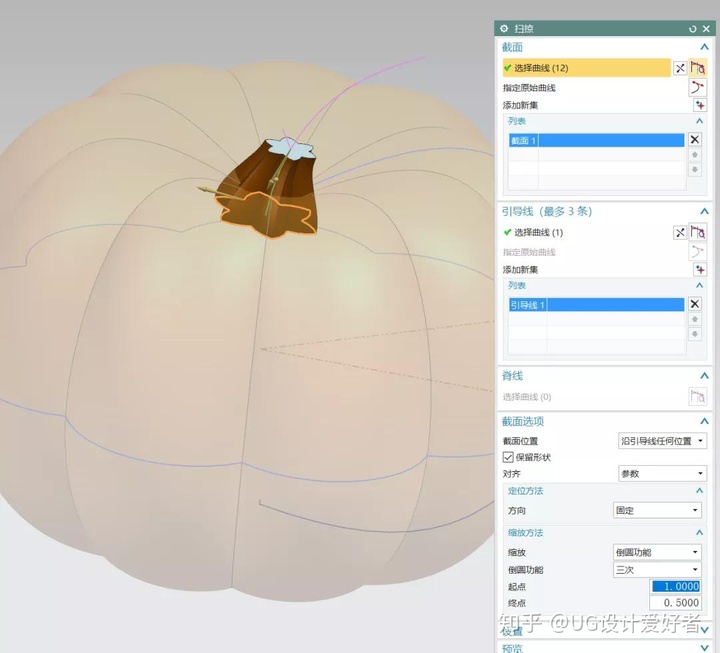

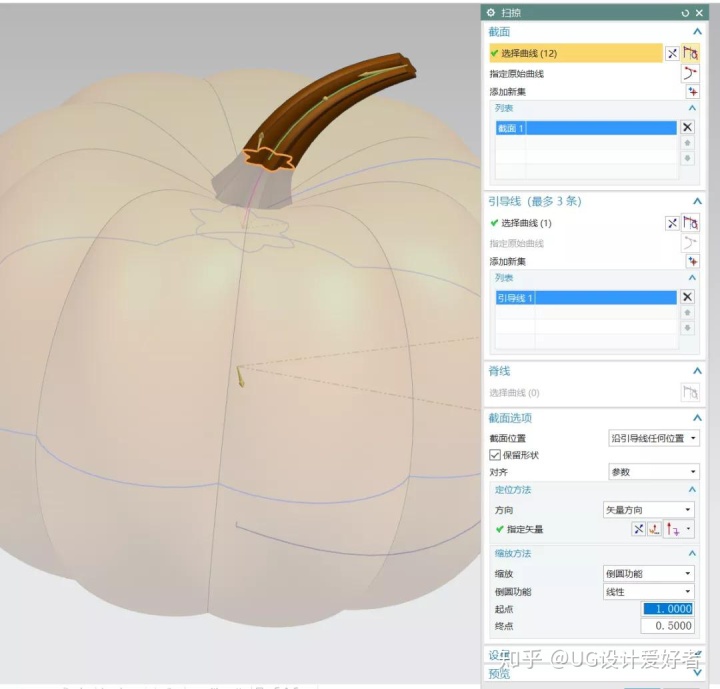

11.草图完成后，进行两次扫掠（美观一些）

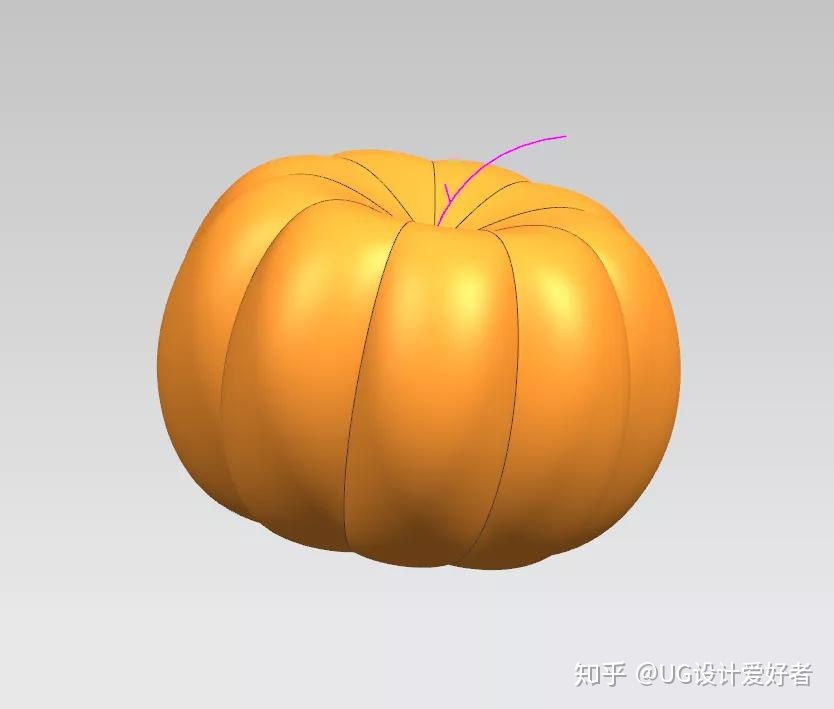

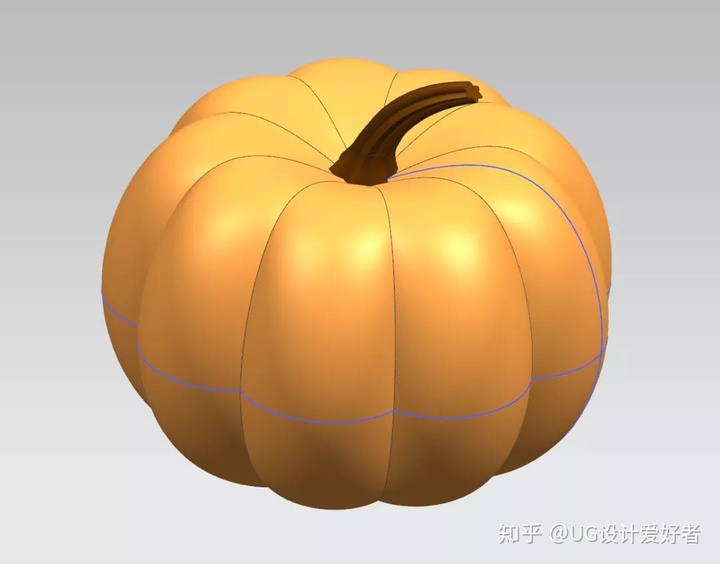

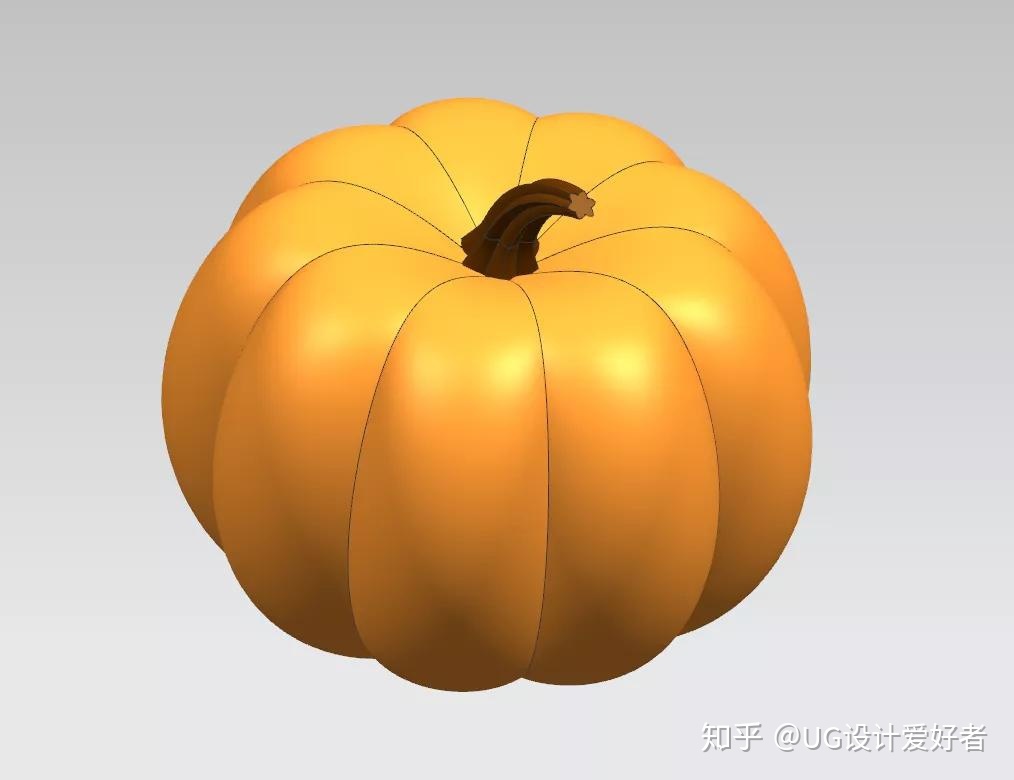

12.最后整体求和，大南瓜就完成了

UG南瓜建模学会了吗？来一起学习UG吧！
