今天给大伙分享的是关于西门子S7-300PLC模拟量方面的实例，包含了以下几个方面的要点：

1、对变送器进行取值，并进行控制

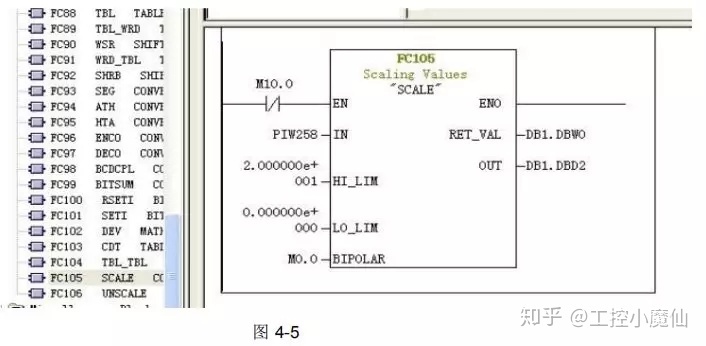

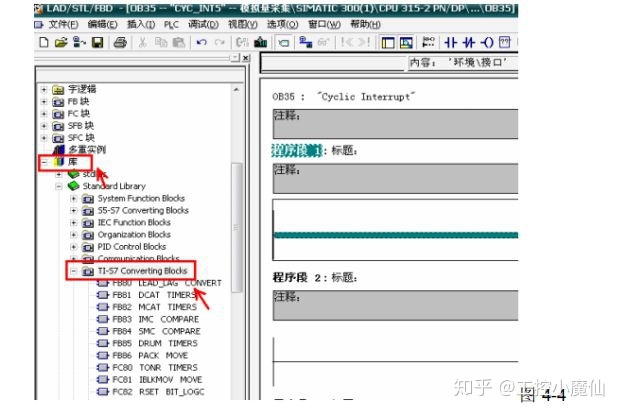

2、对模数功能块 FC105 进行调用

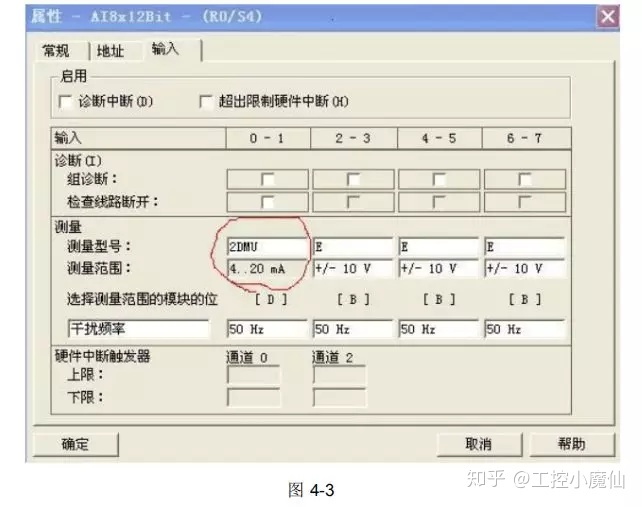

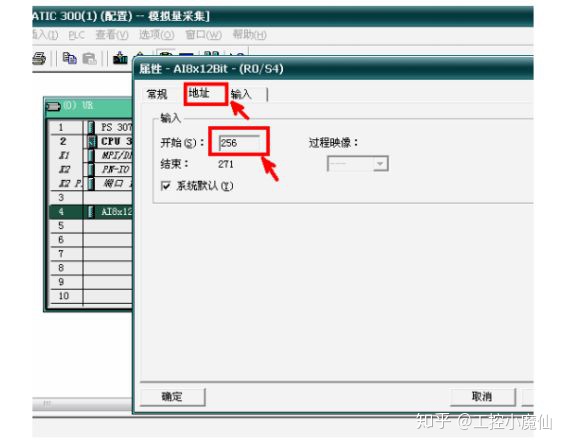

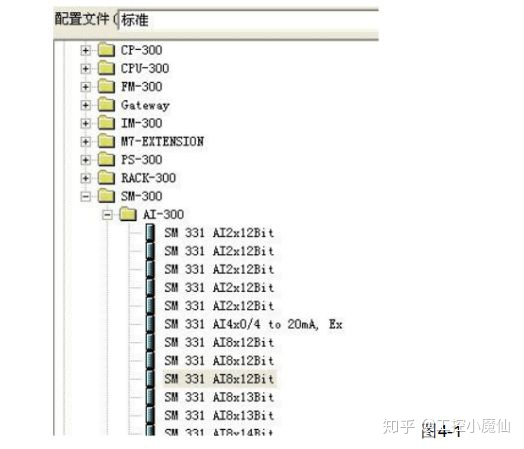

3、对 AI 模块进行设置

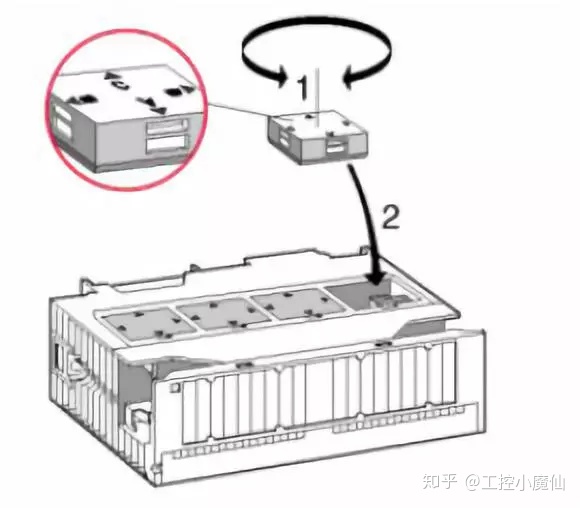

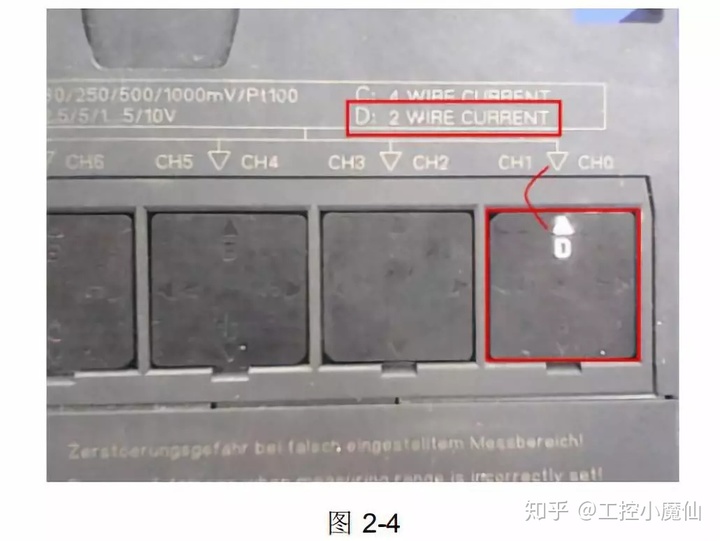

4、对 AI 量程块进行选择

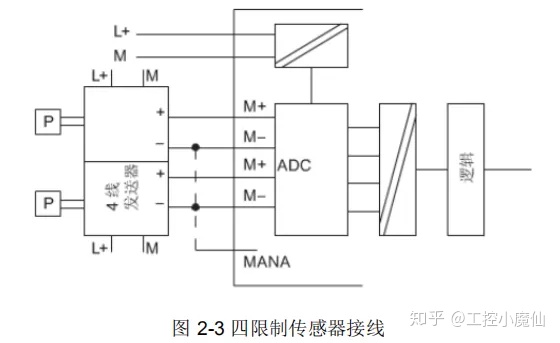

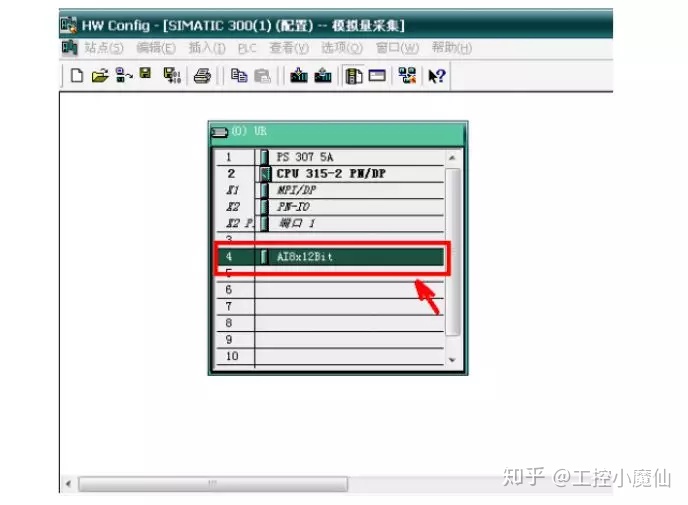

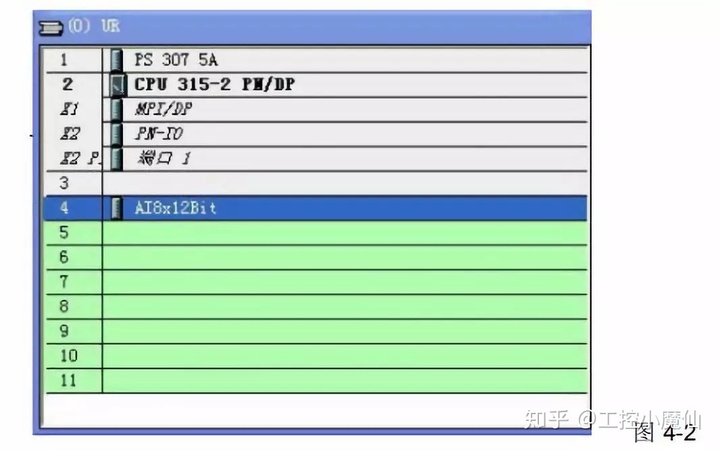

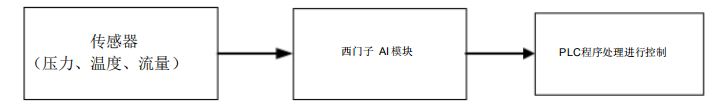

这个实例， 调试的是一个流量调节回路中， 流量变送器输出 2-2-MA DC信号到 SM331 模拟输入模块，模块将该信号转换成浮点数，然后在程序中调用FC105将该值转换成工程量，我们就可以监视实际工程中的流量值了。模拟量 AI 采用 SM311 模块是 8x12Bit（8 通道 12 位）对应货号是 6ES7 331-7KF02-OABO，在模数转化上利用传感器或变送器的， 电压或电流取出的值，到 AI 模块上进行转换， 然后把值传给西门子的 CPU 进行处理， 从而检测控制传感器的值，如图

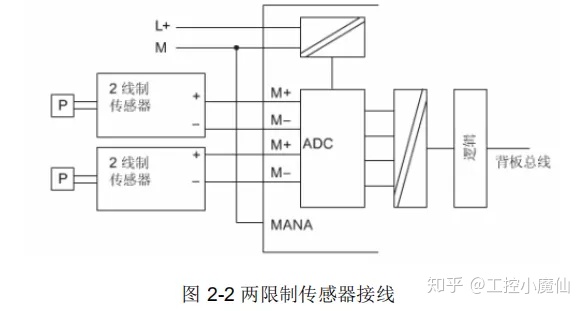

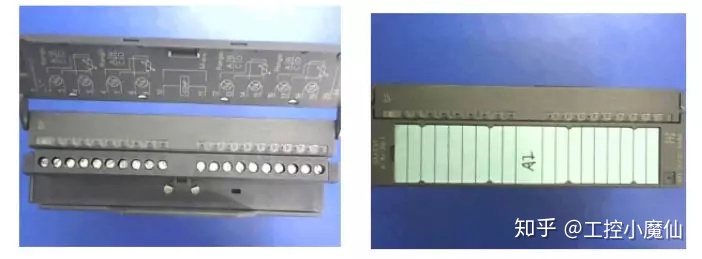

模拟量输入模块模拟量输入用于连接电压和电流传感器、 热电耦、电阻和热电阻， 用来实现PLC 与模拟量过程信号的连接。模拟量输入模
