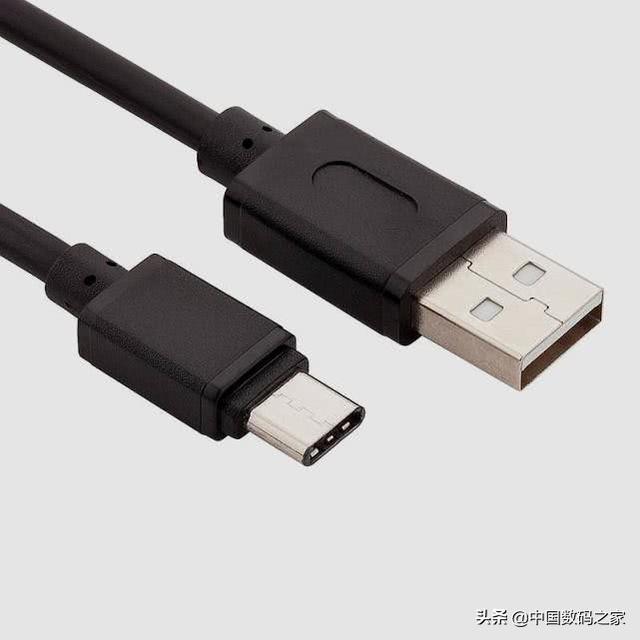

Type-C 全称是USB Type-C 接口，是一种全新的 USB 接口形式。USB Type-C接口宽度8.3毫米，厚度2.5毫米，而Micro USB接口宽度7.4毫米，厚度2.35毫米，Type-C比Micro USB接口大稍许，比传统USB纤薄小巧。两者大小对比如下图所示。

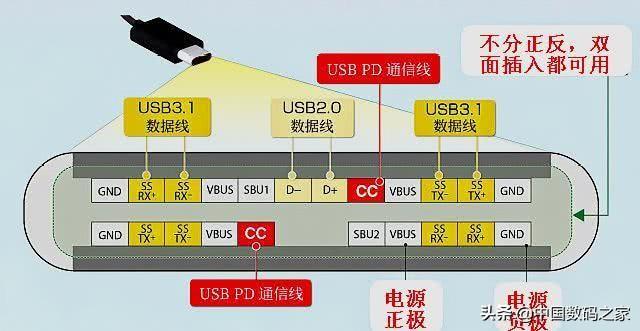

除了USB Type-C纤薄小巧，其他方面优点更值得关注。如不分正反两面均可插入，纤薄耐用能承受上万次反复插拔，传输速度快可达10Gbps，供电能力强最高可达100W，扩展能力强除了能充电、数据传输外还可以音频等。

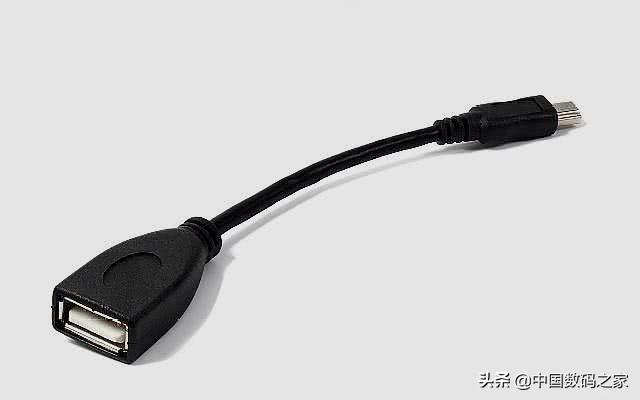

之前已经介绍过USB Type-C数据线改OTG数据线的方法，一句话概括一下就是CC脚对地接5.1K左右的下拉电阻，转换工作模式，使Vbus脚对外给U盘、鼠标、键盘等供电。手机可以直接读取U盘中文件，也可以把手机中文件复制到U盘，不需要通过电脑传输数据，很适合外出时使用。USB Type-C接口详细定义，教你把Type-C数据线改成OTG数据线

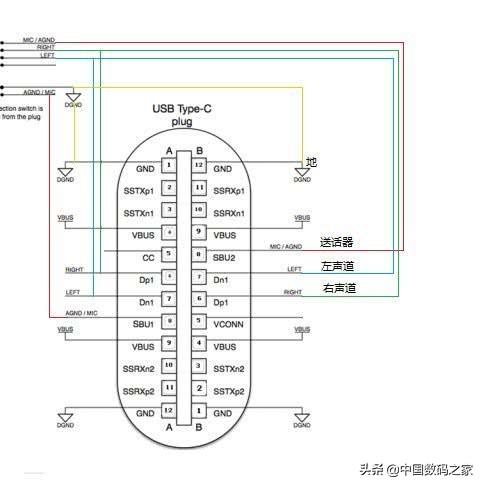

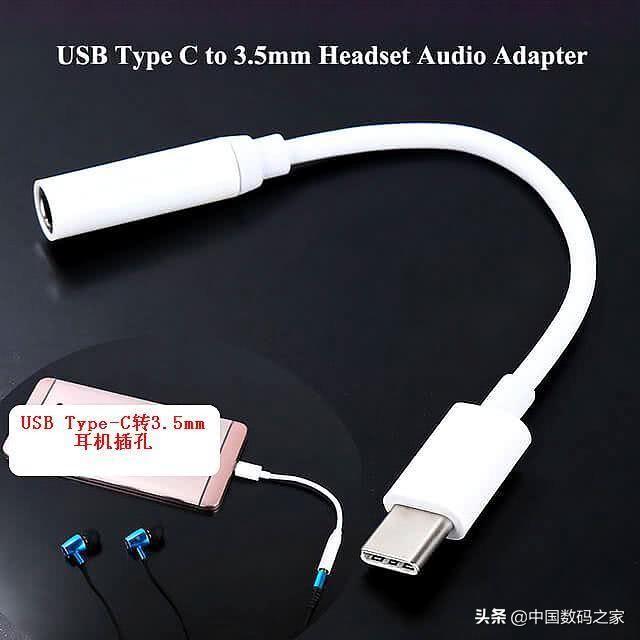

刚才说USB Type-C数据线除了充电传输数据，还可以传输音视频等，很多安卓手机不但用Type-C接口替代了传统的Micro USB而且还取消了3.5mm耳机插孔。对于这样的手机要使用耳机只能用Type-C转3.5mm耳机转换线，经过研究Type-C接口定义和相关资料，发现Type-C输出音频和接收话筒信号对应的针脚，如下图所示。6、7、8针脚对应右声道、左声道、话筒麦克风，1脚对应耳机的GND。

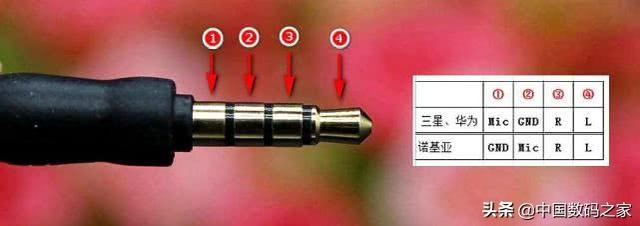

手机上用的耳机都是三节四段式，有四根电缆，分别是GND(地)、Mic(话筒麦克风)、L(耳机左声道)、R(耳机右声道)。用万用表测量多种耳机，大部分是第一种接法，只有诺基亚是第二种接法。如下图所示。注意下图与上图中Type-C各针脚对应关系。

这样搞清楚了，Type-C各针脚与耳机话筒、耳机左右声道对应关系，就可以动手做一条USB Type-C转3.5mm耳机转接线。体验DIY的乐趣，享受成功的喜悦。注意手机随机的Type-C数据线基本都是缩水的部分针脚缺失，改造之前看一下需要的针脚是否完整。另外USB Type-C插头的针脚较多，非常密集手工焊接存在一定难度，请量力而行。
