基于多线程的非阻塞 socket 编程
本文的目的和结构
本文的目的和背景
随着物联网的发展，越来越多产品需要基于网络进行数据传输。在实际开发中，往往要求网络传输时不能阻塞当前线程，以致无法及时处理其他消息。在用户无法直接套用简单的 socket demo 时，RT-Thread 提供基于多线程的非阻塞 socket 编程示例，方便用户进行应用程序开发。
本文的结构
本文首先介绍 socket 常规使用以及阐述存在的问题。然后提出针对该问题的解决方案，并在 QEMU 平台上验证。接着分析了具体的实现代码，最后总结这种方案的优点。
问题阐述
在 RT-Thread 使用 socket 网络编程时，当一个任务调用 socket的 recv()函数接收数据时，如果 socket 上并没有接收到数据，这个任务将阻塞在这个 recv() 函数里。这个时候，这个任务想要处理一些其他事情，例如进行一些数据采集，发送一些额外数据到网络上等，将变得不可能了。
与此同时，其他线程也需要将数据上传同一个服务器，如果直接多个线程共同使用一个 socket 操作，这将会破坏底层 lwip 的消息事件模型。
常规的socket编程模型及其存在的问题

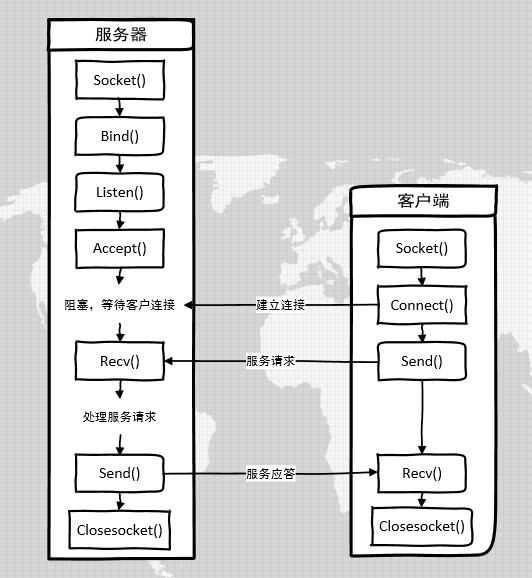

首先根据下图简单介绍一下 socket 的使用流程
客户端：socket() 创建一个 socket，返回套接字的描述符，并为其分配系统资源
connect() 向服务器发出连接请求
send()/recv() 与服务器进行通信
closesocket() 关闭 socket，回收资源
服务器：
socket() 创建一个 socket，返回套接字的描述符，并为其分配系统资源
bind() 将套接字绑定到一个本地地址和端口上
listen() 将套接字设为监听模式并设置监听数量，准备接收客户端请求
accept() 等待监听的客户端发起连接，并返回已接受连接的新套接字描述符
recv()/send() 用新套接字与客户端进行通信
closesocket() 关闭 socket，回收资源
例如在上面网络客户端操作过程中，当进行 recv 操作时，如果对应的通道数据没有准备好，那系统就会让当前任务进入阻塞状态，当前任务不能再进行其他的操作。
问题的解决
在 RT-Thread 中，自 v3.0.0 以来更标准化，支持更多的 POSIX API。这其中就包括 poll / select 接口实现，并且可以进行 socket 和设备文件的联合 poll / select。select、poll的内部实现机制相似，由于本文选用 select 方式，故在此不对 poll 展开介绍。

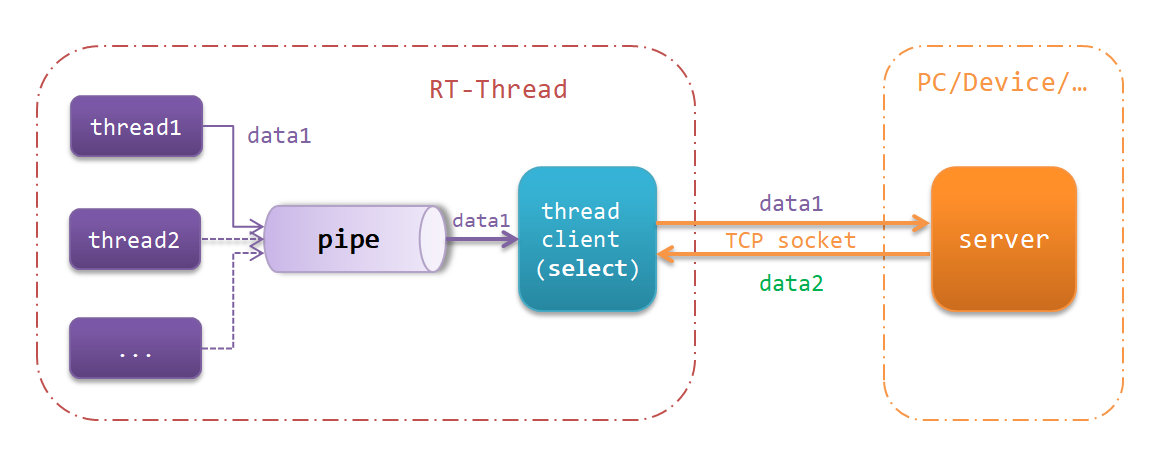

下面结合框图进一步说明如何使用 select 和 pipe 来解决这类问题：
图中存在有三个线程：应用线程 thread1、thread2 和客户端线程 thread client，其中 thread client 完成 select 功能数据发送过程：
应用线程通过 pipe 往 thread client 发送数据 data1，select 探测到 pipe 有数据可读，thread client 被唤醒，然后读取 pipe 中的数据并通过 TCP socket 发送到 server
数据接收过程：
server 通过 TCP socket 发送数据 data2 到 thread client，select 探测到 socket 有数据可读，thread client 被唤醒，thread client 可以获得接收到的数据
下面将详细介绍 select 和 pipe 的使用方法。
select
select 的介绍
select() 可以阻塞地同时探测一组支持非阻塞的 I / O 设备是否有事件发生(如可读，可写，出现异常等等)，直至某一个设备触发了事件或者超过了指定的等待时间。此时我们可以把需要的数据源通道放到 select 的探测范围内，只要相应的数据源准备好 select 就会返回，这时就能无阻塞地读取到数据。
select 的适用场合
select() 主要用来处理 I / O 多路复用的情况，适用如下场合：客户端处理多个描述符时(一般是交互式输入和网络套接口)
服务器既要处理监听套接口，又要处理已连接套接口
服务器既要处理 TCP，又要处理 UDP
服务器要处理多个服务或多个协议
select() API 说明
int select(int nfds, fd_setreadfds, fd_set writefds, fd_seterrorfds, struct timeval timeout);参数描述nfds集合中所有文件描述符的范围，即所有文件描述符的最大值加1
readfds需要监视读变化的文件描述符集合
writefds需要监视写变化的文件描述符集合
errorfds需要监视出现异常的文件描述符集合
timeoutselect 的超时时间
返回描述
正值监视的文件集合出现可读写事件或异常事件
0等待超时，没有可读写或异常的事件
负值select 出现错误
pipe
pipe 的介绍
pipe 是一个基于文件描述符的单向数据通道，可用于线程间的通信。
选择 pipe的原因
在 RT-Thread 里面，pipe 支持文件描述符的形式操作，而且 pipe 不需要控制协议，操作简单。在 msh />中，输入 list_fd 可查看当前打开的文件描述符，详情如下：msh/>list_fd
fd typerefmagic path
----------------------
0file1fdfd/uart0
1socket1fdfd
2file1fdfd/pipe0
3file1fdfd/pipe0
msh/>
下面将详细介绍代码的实现情况。
tcpclient 整体实现情况tcpclient.c 是上文提出的 select、pipe 方案的具体实现代码，该源码采用面向对象的思想实现，提供 TCP 连接、发送、关闭以及注册接收回调四个 API 提供用户使用

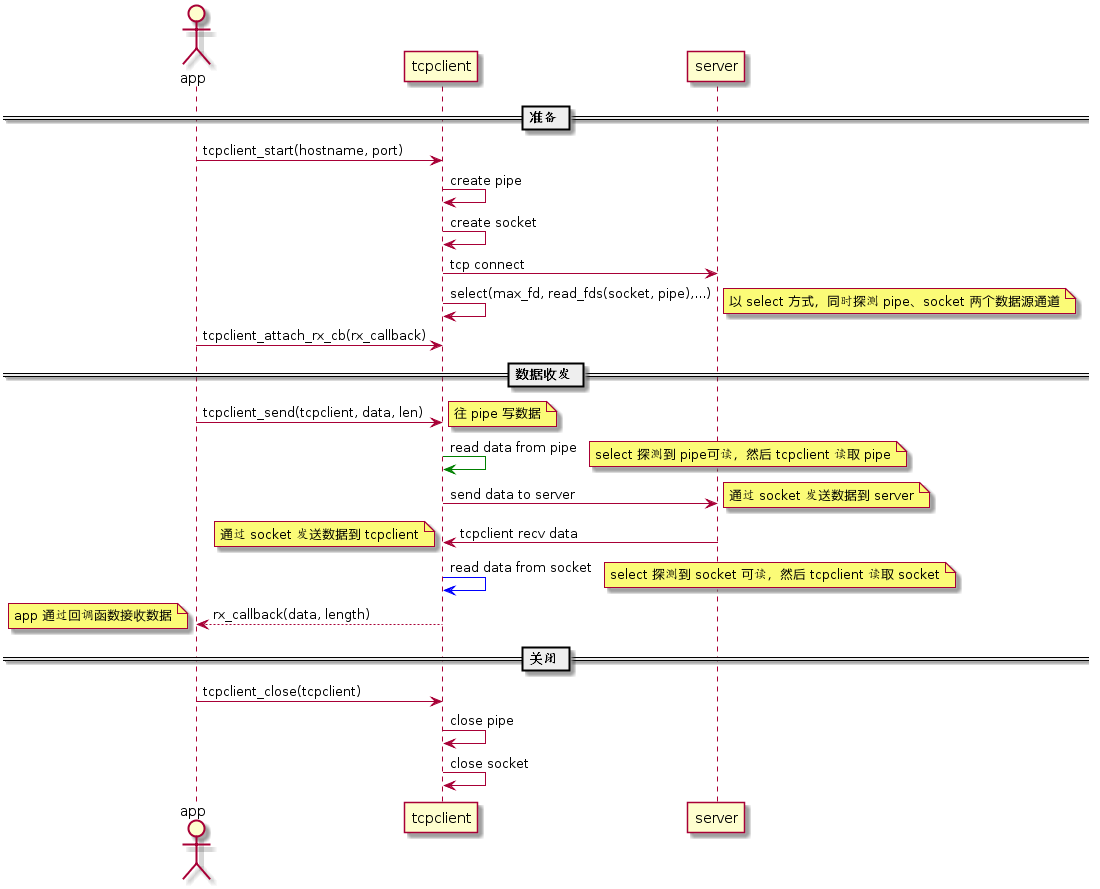

tcpclient 序列图介绍序列图反映了 tcpclient.c 整个流程
下面来详细说明：调用 tcpclient_start() 设置服务器 ip 地址 & 端口号，以及完成 pipe、socket 初始化和 TCP 连接、select 配置等工作
注册接收回调函数 rx_callback()
调用 tcpclientsend() 通过 pipe 发送数据(图中绿线表示 select 探测到 pipe 可读事件_)
图中绿线表示 select 探测到 pipe 可读事件， tcpclient 被唤醒并读取 pipe 的数据
tcpclient 通过 socket 发送数据给 server
server 通过 socket 发送数据给 tcpclient
图中蓝线表示 select 探测到 socket 可读事件 ，tcpclient 被唤醒并读取 socket 的数据
app 通过 rx_callback() 获得 tcpclient 读取到的数据
通信完毕，app 调用 tcpclient_close() 关闭 pipe、socket，并清理相关资源
tcpclient 代码实现节选核心代码staticvoidselect_handle(rt_tcpclient_t*thiz,char*pipe_buff,char*sock_buff)
{
fd_set fds;
rt_int32_tmax_fd=0,res=0;
max_fd=MAX_VAL(thiz->sock_fd,thiz->pipe_read_fd)+1;
/* 清空可读事件描述符列表 */
FD_ZERO(&fds);
while(1)
{
/* 将需要监听可读事件的描述符加入列表 */
FD_SET(thiz->sock_fd,&fds);
FD_SET(thiz->pipe_read_fd,&fds);
/* 等待设定的网络描述符有事件发生 */
res=select(max_fd,&fds,RT_NULL,RT_NULL,RT_NULL);
/* select 返回错误及超时处理 */
EXCEPTION_HANDLE(res,"select handle","error","timeout");
/* 查看 sock 描述符上有没有发生可读事件 */
if(FD_ISSET(thiz->sock_fd,&fds))
{
/* 从 sock 连接中接收最大BUFSZ - 1字节数据 */
res=recv(thiz->sock_fd,sock_buff,BUFF_SIZE,0);
/* recv 返回异常 */
EXCEPTION_HANDLE(res,"socket recv handle","error","TCP disconnected");
/* 有接收到数据，把末端清零 */
sock_buff[res]='\0';
/* 通过回调函数的方式，数据发给 thread1 */
RX_CB_HANDLE(sock_buff,res);
/* 如果接收的是exit，关闭这个连接 */
EXIT_HANDLE(sock_buff);
}
/* 查看 pipe 描述符上有没有发生可读事件 */
if(FD_ISSET(thiz->pipe_read_fd,&fds))
{
/* 从 pipe 连接中接收最大BUFSZ - 1字节数据 */
res=read(thiz->pipe_read_fd,pipe_buff,BUFF_SIZE);
/* recv 返回异常 */
EXCEPTION_HANDLE(res,"pipe recv handle","error",RT_NULL);
/* 有接收到数据，把末端清零 */
pipe_buff[res]='\0';
/* 读取 pipe 的数据，转发给 server */
send(thiz->sock_fd,pipe_buff,res,0);
/* recv 返回异常 */
EXCEPTION_HANDLE(res,"socket write handle","error","warning");
/* 如果接收的是 exit，关闭这个连接 */
EXIT_HANDLE(pipe_buff);
}
}
exit:
/* 释放接收缓冲 */
free(pipe_buff);
free(sock_buff);
}
这段代码是 tcpclient 线程的核心部分，按照例程配置 select，根据 FD_ISSET() 宏检查描述符。假如 socket 有数据可读，采用回调函数的方式把数据发送给应用线程。
假如 pipe 有数据可读，处理数据，通过 socket 发送到服务器。
参考
example 源码
下面将介绍 example.c 源码运行情况以及 tcpclient.c 的使用方法。
example 运行情况
运行前的准备工作

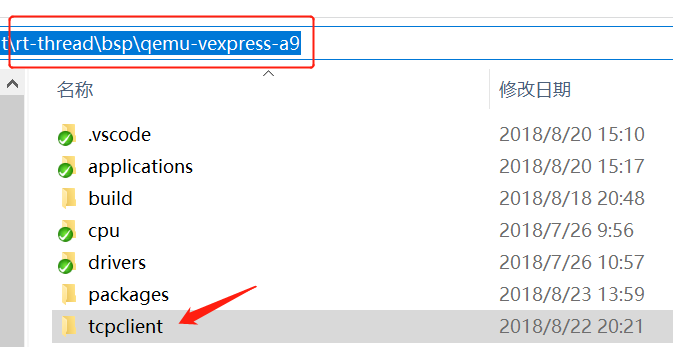

首先在 github 上拉取 tcpclient.c 的源码将 tcpclient 文件夹 放置 rt-thread\bsp\qemu-vexpress-a9目录下，详情如下：

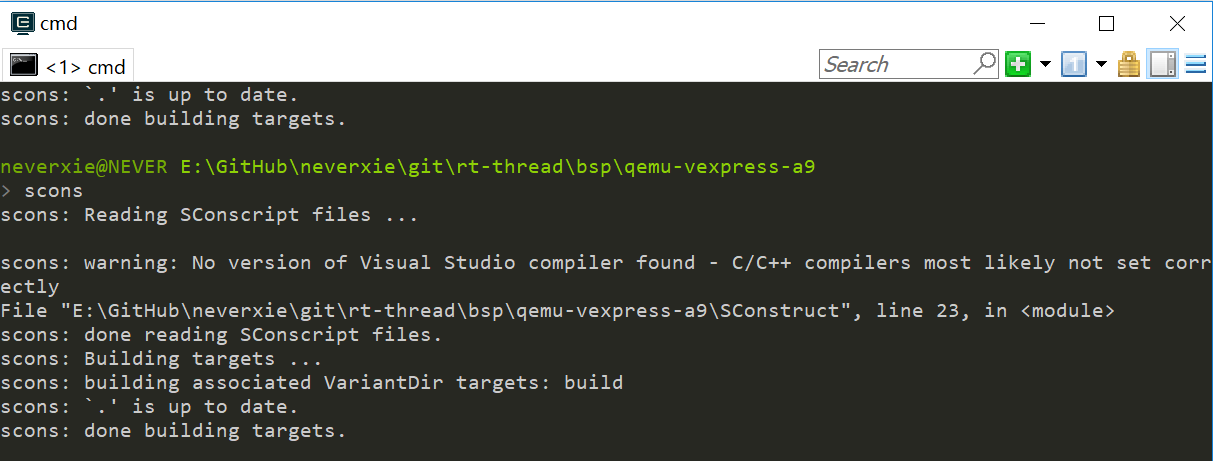

在 env 里使用 scons 命令编译 QEMU 工程，详情如下：

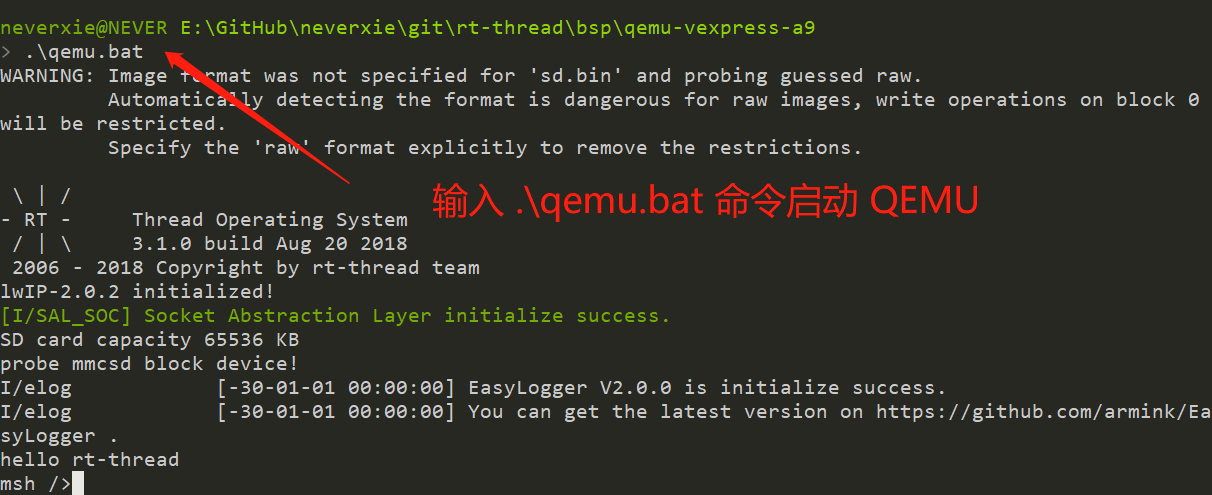

在 env 里使用 .\qemu.bat 命令启动，详情如下：
QEMU 成功启动，下面来介绍代码运行情况。

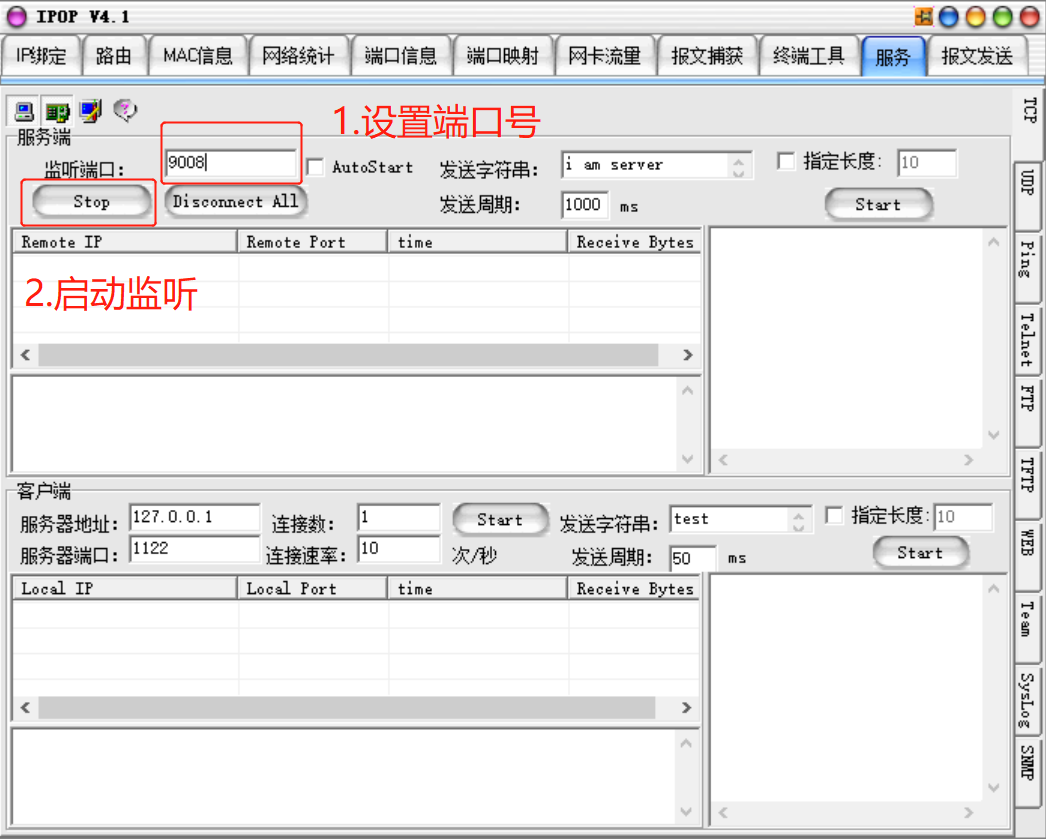

TCP 连接前的准备工作TCP 测试前的准备，设置网络调试助手端口号，详情如下：
在 env 里输入 ipconfig 查看本机 ip 地址，详情如下：>ipconfig
...
IPv4Address...........:192.168.12.53
...通过 rt_tcpclient_start() API 设置服务器 IP 地址和端口号，详情如下：rt_tcpclient_start("192.168.12.53",9008);在 msh /> 里，输入 rt_tc_test_init 详情如下：msh/>rt_tc_test_init
example 基于 QEMU 的运行情况运行效果图及其描述

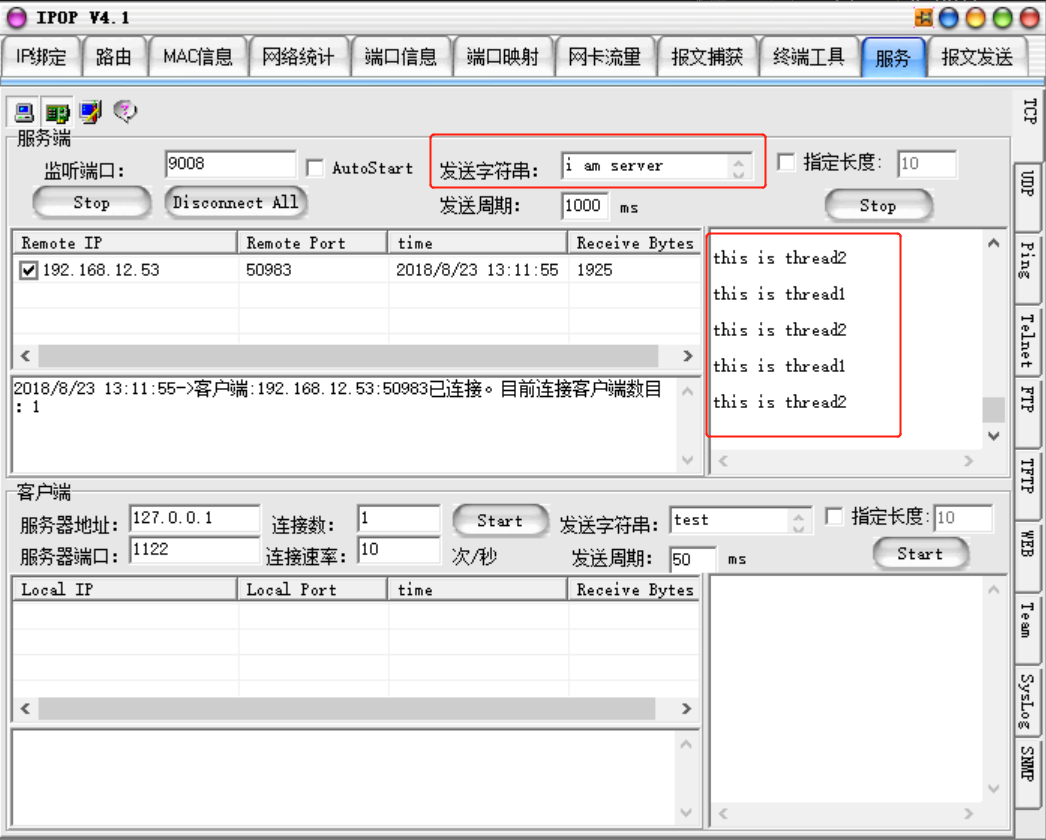

在 example.c 里建立两个线程，一个是 thread1，另一个是 thread2，两个线程交替给服务端发送数据。
服务端每秒钟往客户端发送数据
网络助手发送 i am server ，thread1 接收并且打印出来，详情如下：msh/>D/tc_rx_cb[-30-01-0100:00:00tcpc](packages\tcpclient\examples\tcpclient_example.c:52)recv data:i am server
总结select() 也是阻塞模式，它的好处在于可以同时选择多个数据源通道：只要通道里数据有效时，就可以进行操作；而在没有数据需要处理时，则操作线程会被挂起。
通过使用 pipe / select 的方式，让 tcpclient 网络任务实现了在等待网络数据的同时额外处理其他消息的目的。
