---- 充电头网拆解报告 第1340篇 -----

知名电商品牌Baseus倍思目前已经推出了多款氮化镓快充产品，包括此前拆解的65W 2C1A、120W 2C1A、45W双USB-C口以及45W 1AC、新款65W 2C1A等，成为了名副其实的拥有氮化镓快充产品最多的品牌。

今天充电头网要为大家分享的是倍思45W 1A1C氮化镓快充的拆解，这款产品基本延续了倍思65W氮化镓快充经典外形设计风格，长条形状搭配折叠插脚，携带非常便携。单口输出时，USB-C接口支持最大45W输出功率，可为大部分笔电、手机进行快充；双口输出时为30+18W的配置，功率智能分配，满足两台设备同时快充的应用场景。下面就来看这款产品的详细拆解。

一、倍思45W氮化镓充电器外观

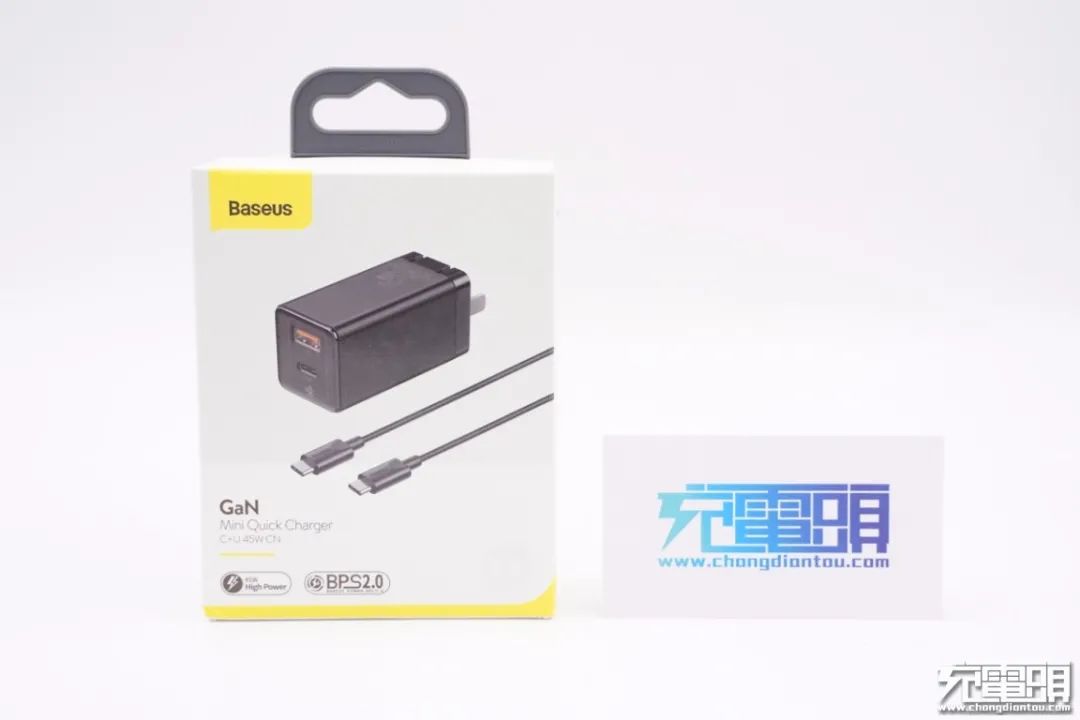

包装盒采用倍思典型黄白配色，顶部带有挂钩方便悬挂展示，正面印有Baseus品牌、充电器和数据线外观图、GaN、Mini Quick Charger和C+U 45W等字样。

盒子背面是产品使用场景图以及相关参数信息。

内部塑料盒设计有两个凹槽，分别用来放置充电器和数据线。

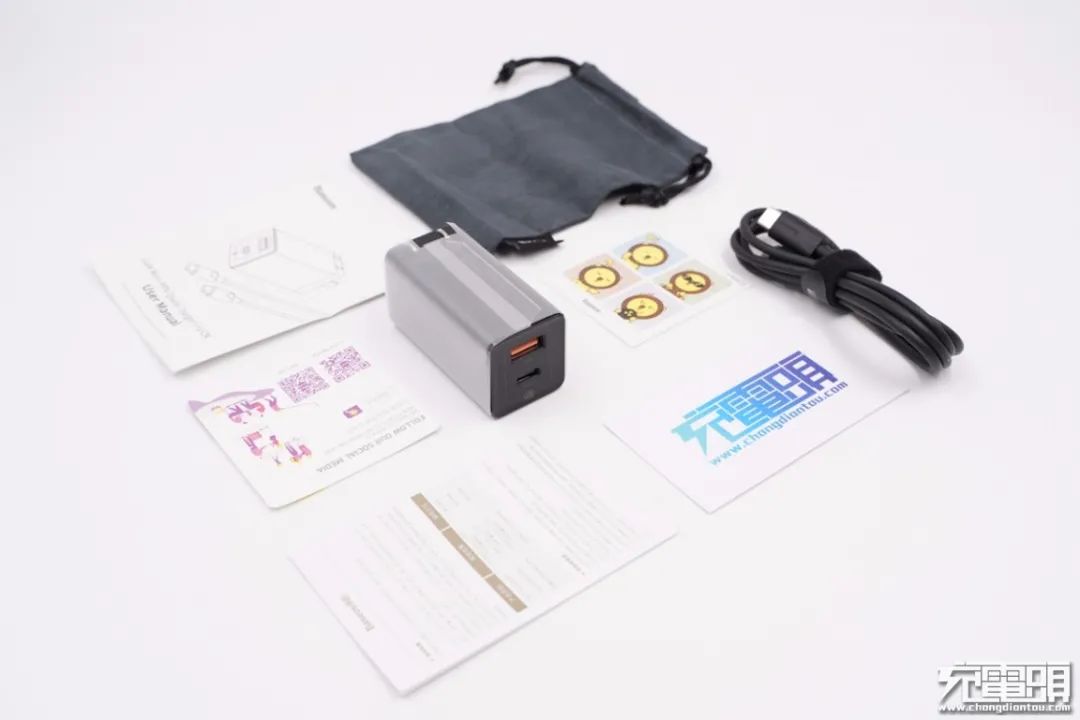

包装内全部东西一览，包括充电器、C to C数据线、收纳袋、使用说明书和保修卡。

充电器机身包裹防刮塑料膜。

倍思45W氮化镓充电器形状为长方体，机身修长，主体机身壳表面哑光处理，靠近输入端区域则为亮面设计，腰身各面之间过渡圆润。

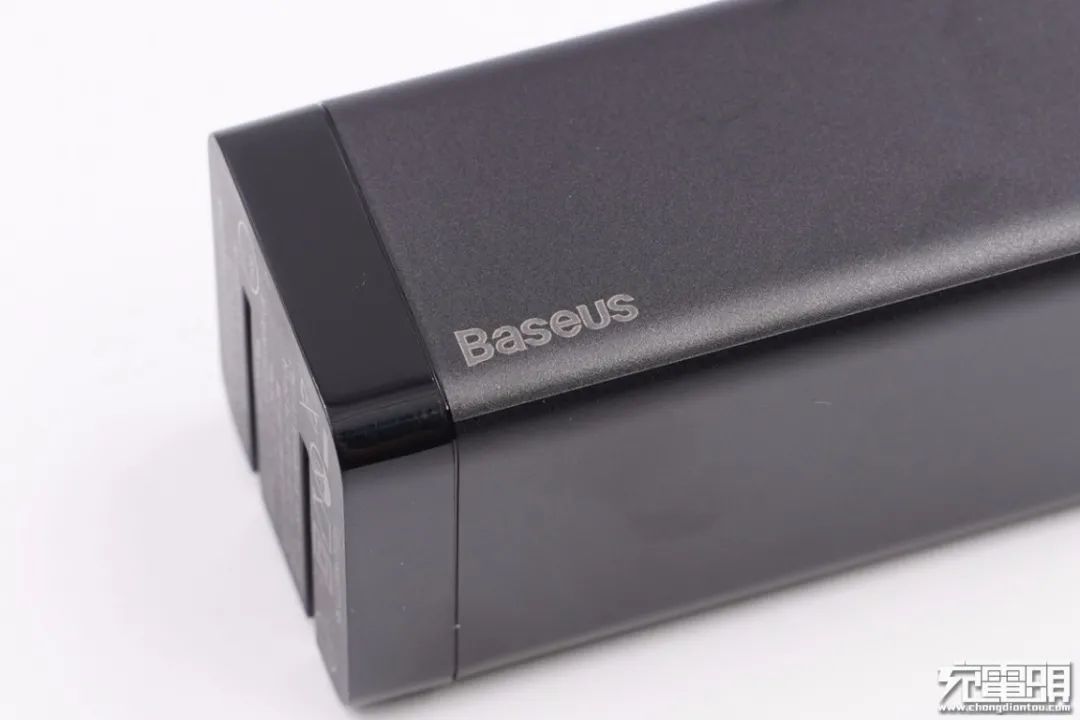

靠近输入端处有Baseus品牌logo。

而靠近输出端一角设计有夜光灯，方便夜间充电时确定位置。

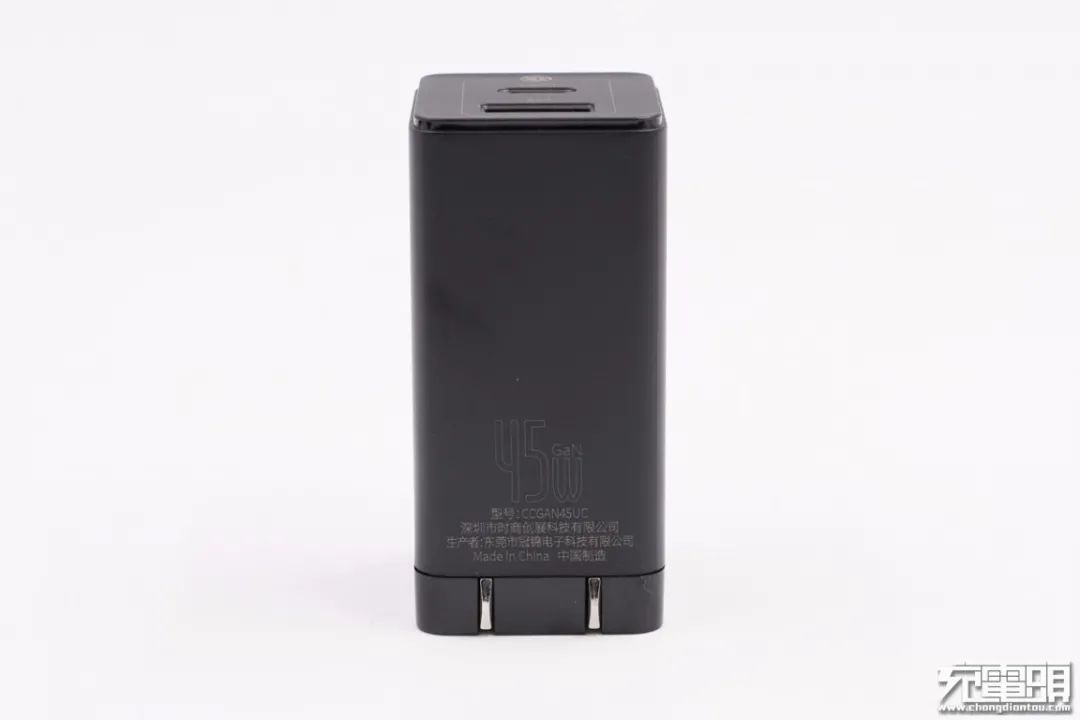

另一侧面印有45W功率；型号：CCGAN45UC，品牌方：深圳市时商创展科技有限公司以，生产者：东莞冠锦电子科技有限公司。

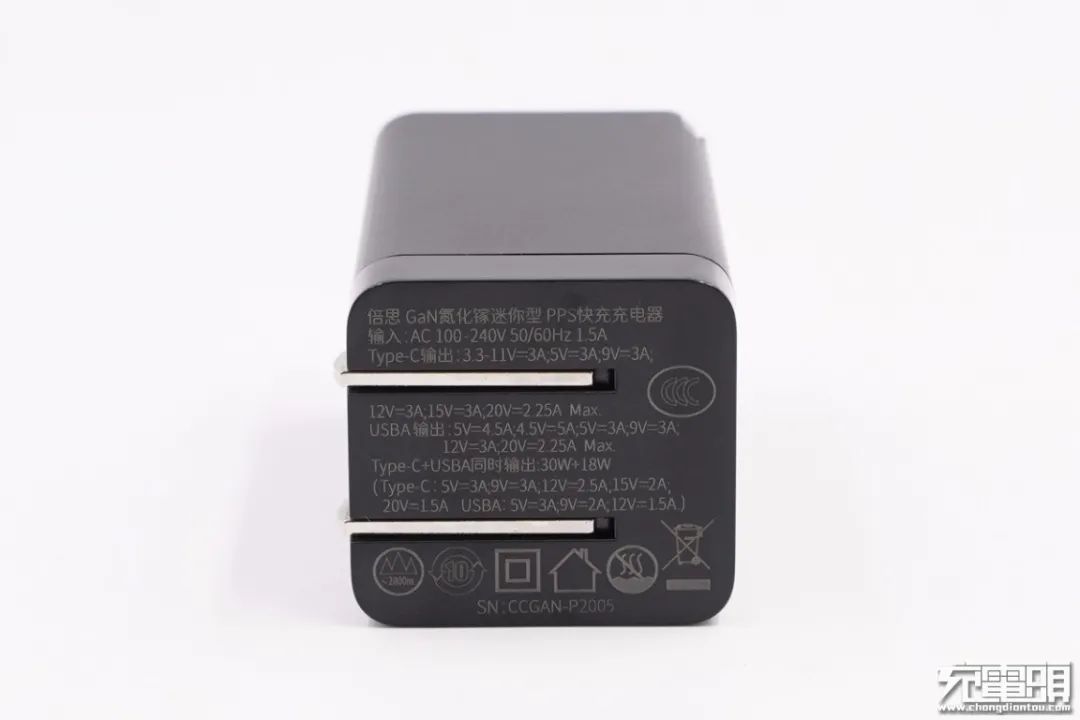

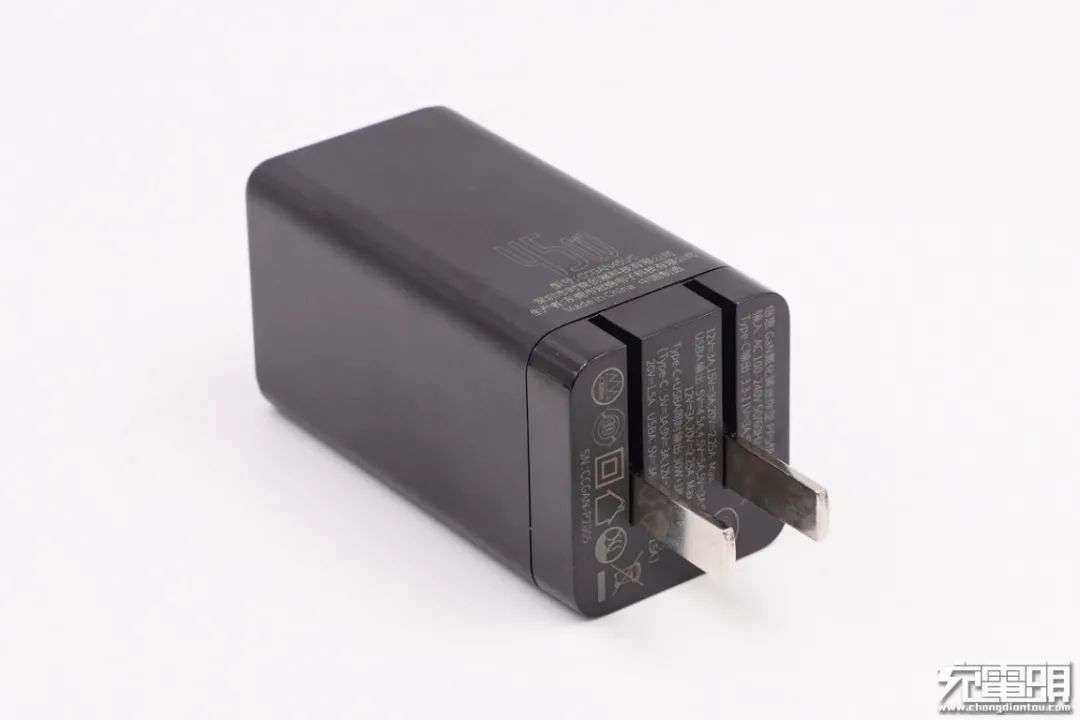

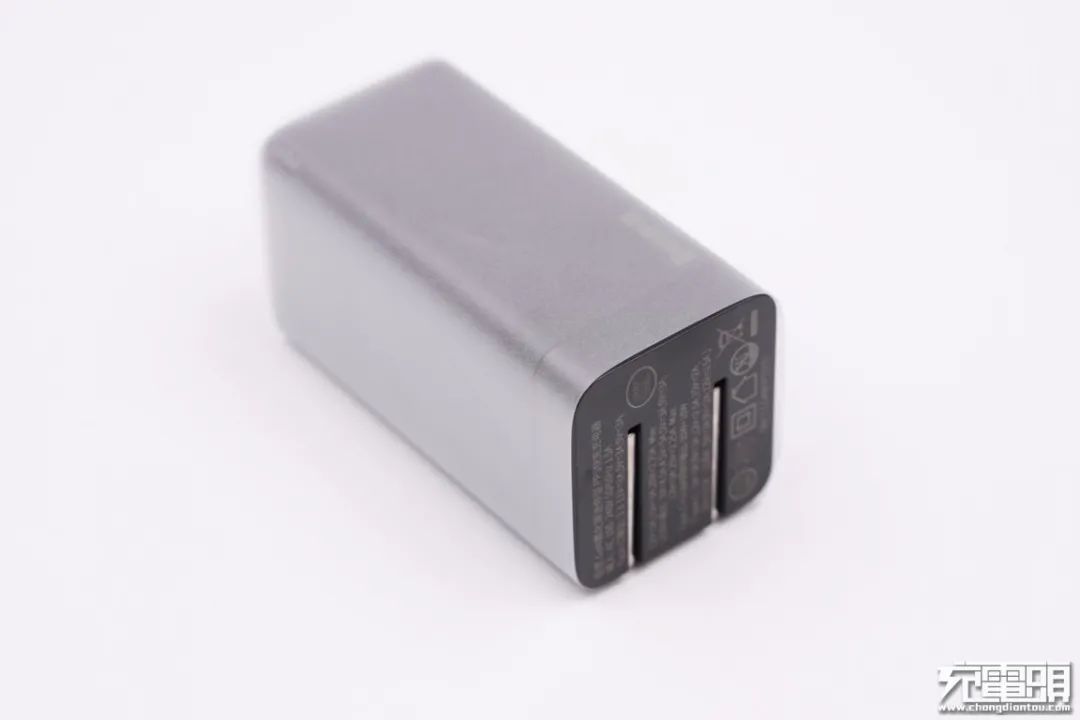

输入端外壳上标注有充电器的相关参数信息
输入：100-240V~50/60HZ 1.5A
USB-C输出：3.3-11V/3A，5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A  Max
USB-A输出：4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/3A、20V/2.25A Max
USB-C+USB-A输出：30W+18W(USB-C：5V/3A、9V/3A、12V/2.5A、15V/2A；USB-A：5V/3A、9V/2A、12V/1.5A)
产品已经通过了3C认证。

充电器配备的是可折叠国标插脚，便于收纳，携带方便。

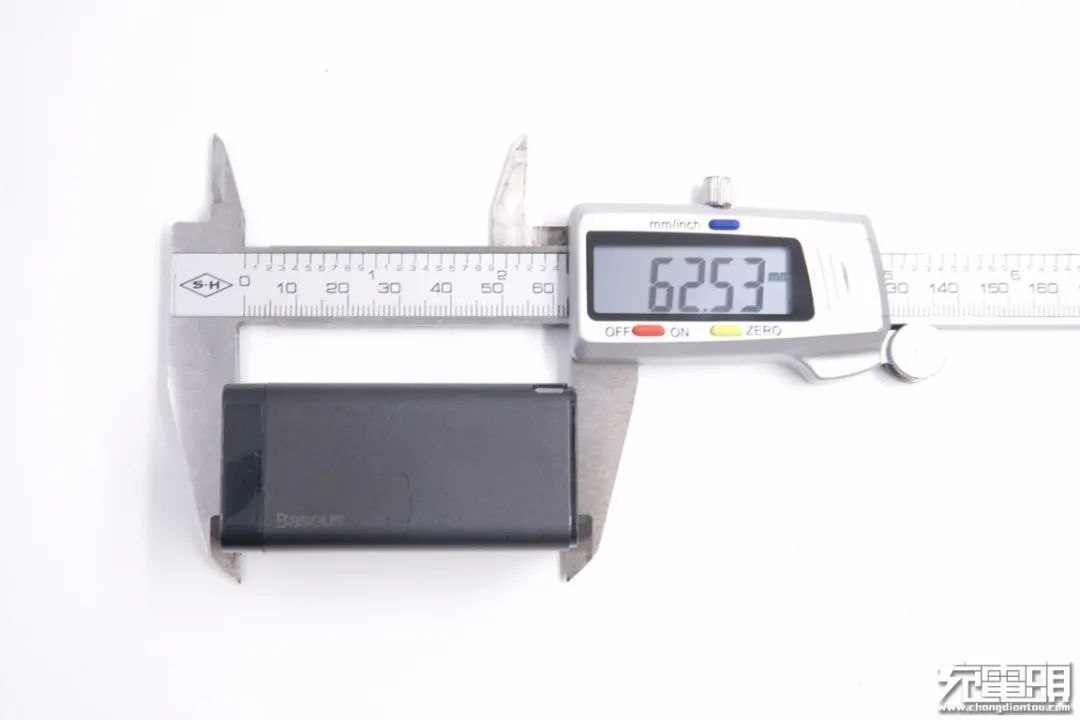

使用游标卡尺实测充电器长度为62.53mm。

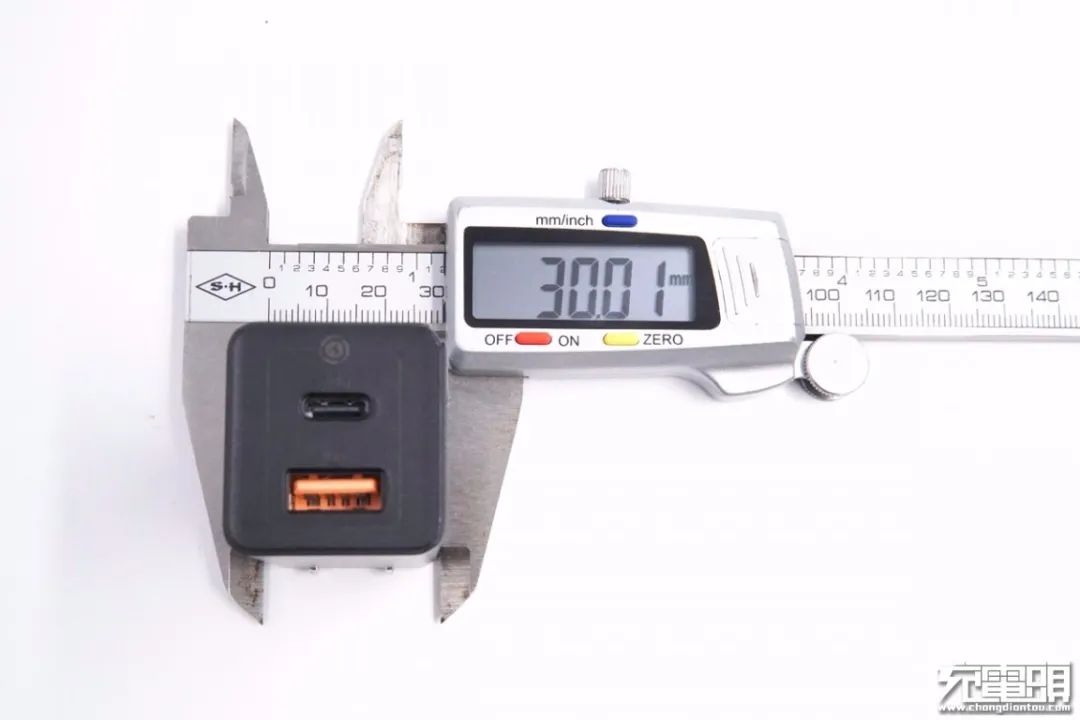

厚度为30.01mm。

高度为32.15mm。

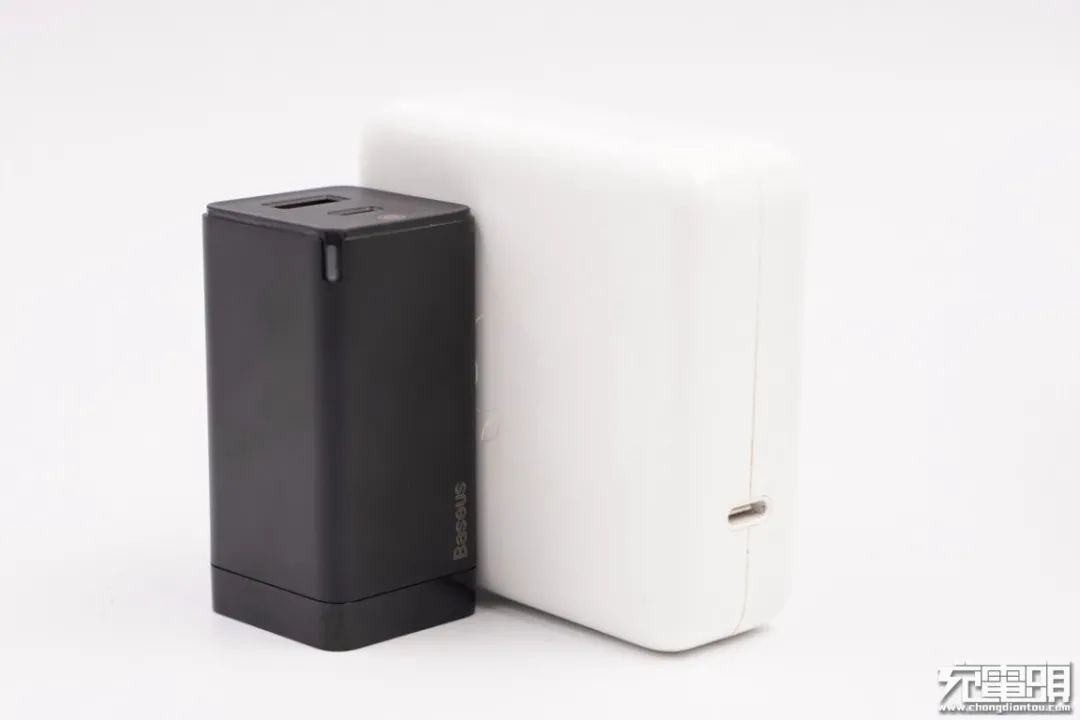

和苹果61W充电器大小比较，倍思这款要小得多。

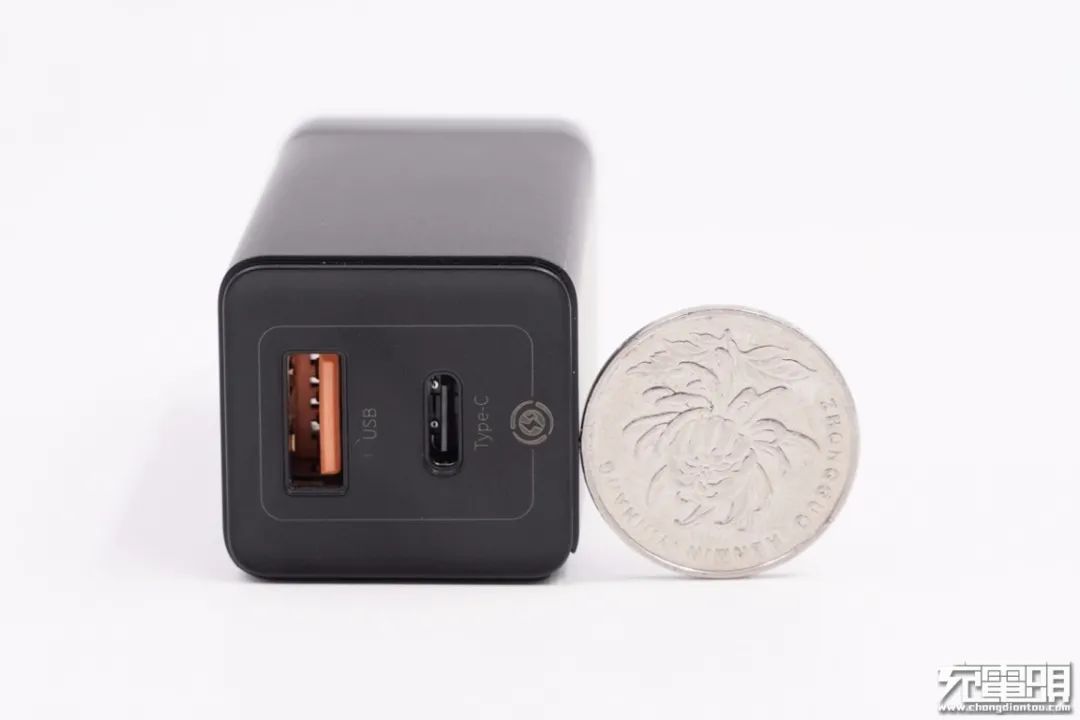

充电器横截面和一元硬币大小直观比较。

充电器净重约为88g。

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议，其中最高支持20V输出，可满足标称的45W输出功率。

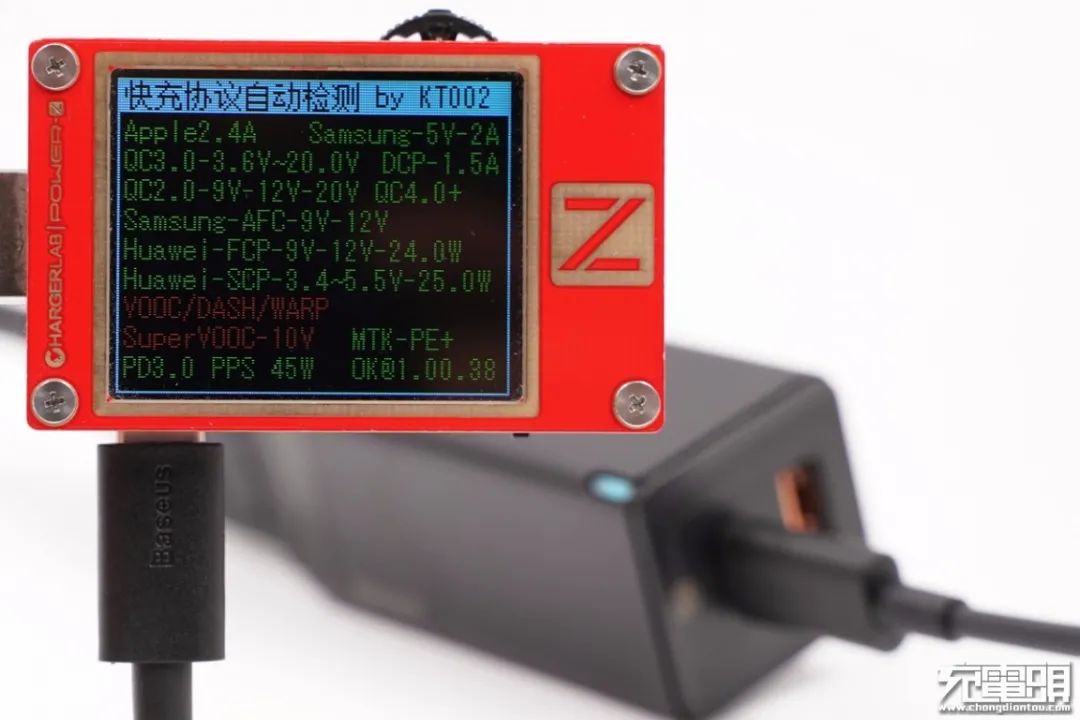

另外使用KT002检测USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PD3.0 PPS、MTK PE2.0+等协议。

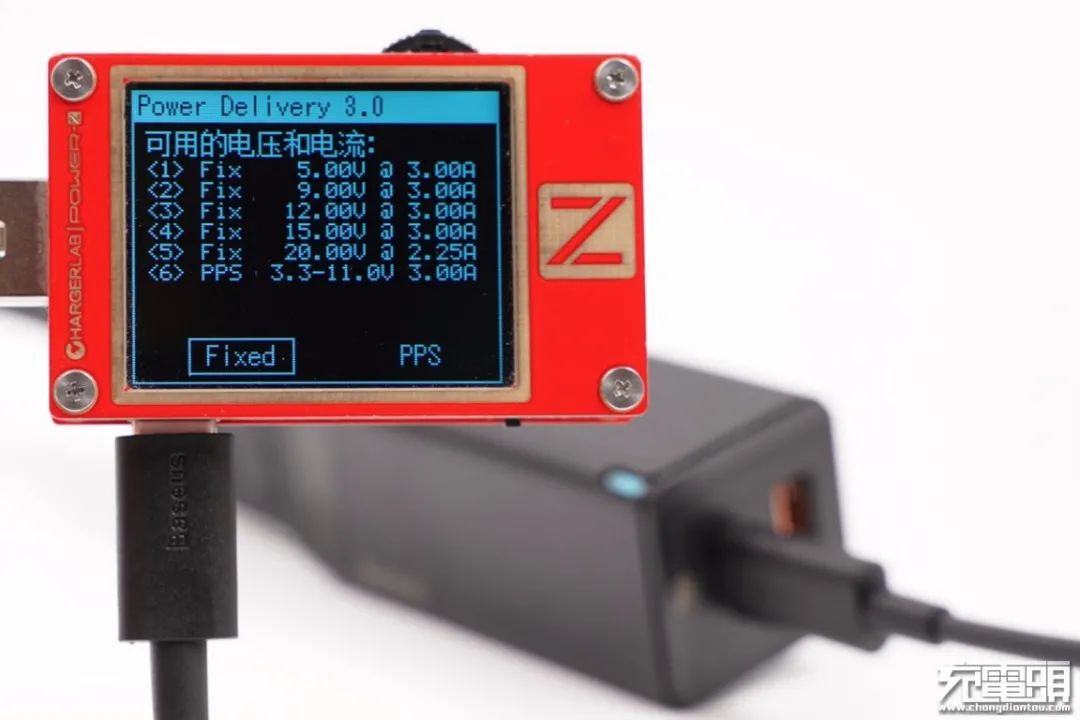

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位以及3.3-11V/3A一组PPS电压档位。

二、倍思45W氮化镓充电器拆解

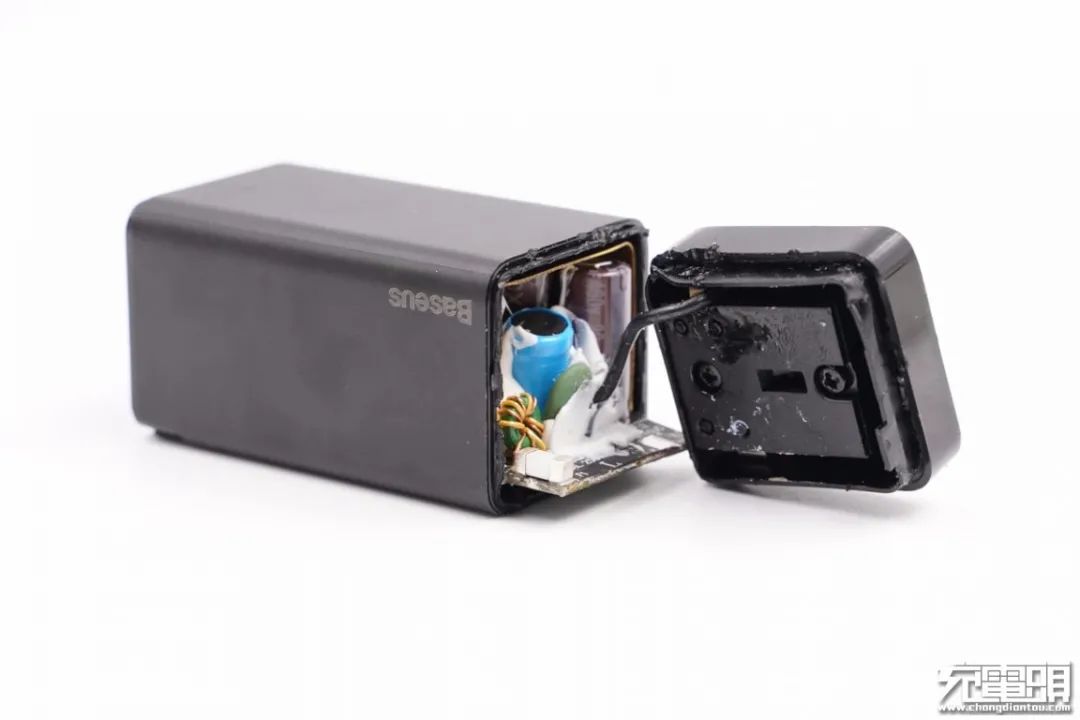

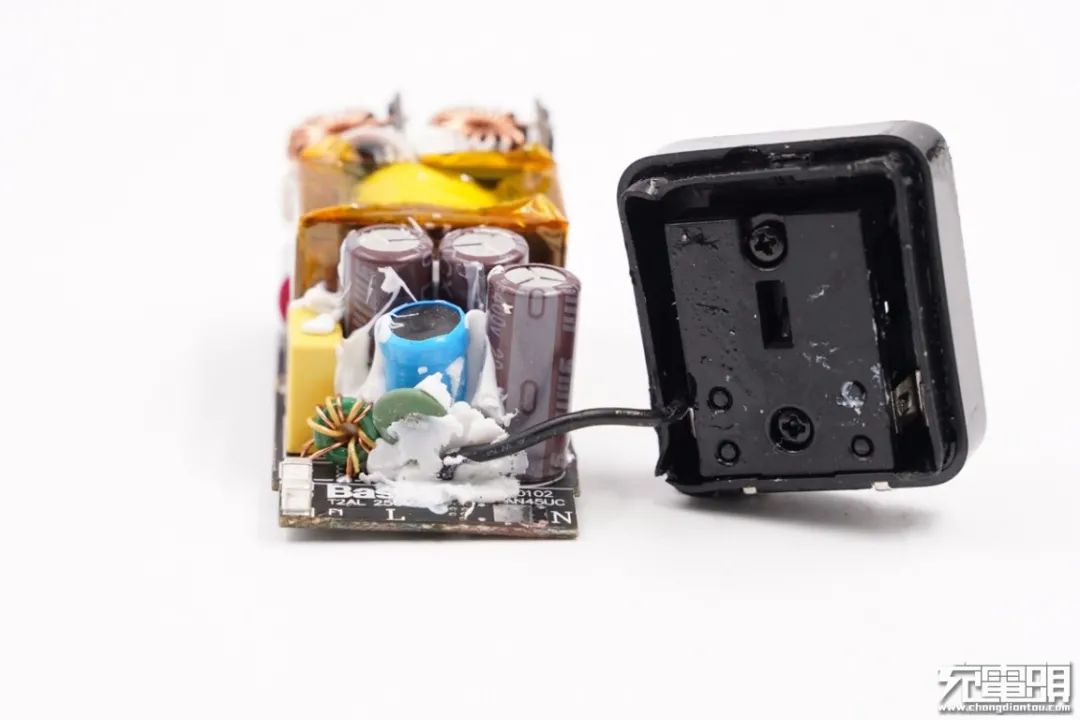

将输入端外壳拆开，插脚使用螺丝和塑料板进行封装固定，正负极分别采用导线焊接和弹片接触两种连接方式来进行通电。

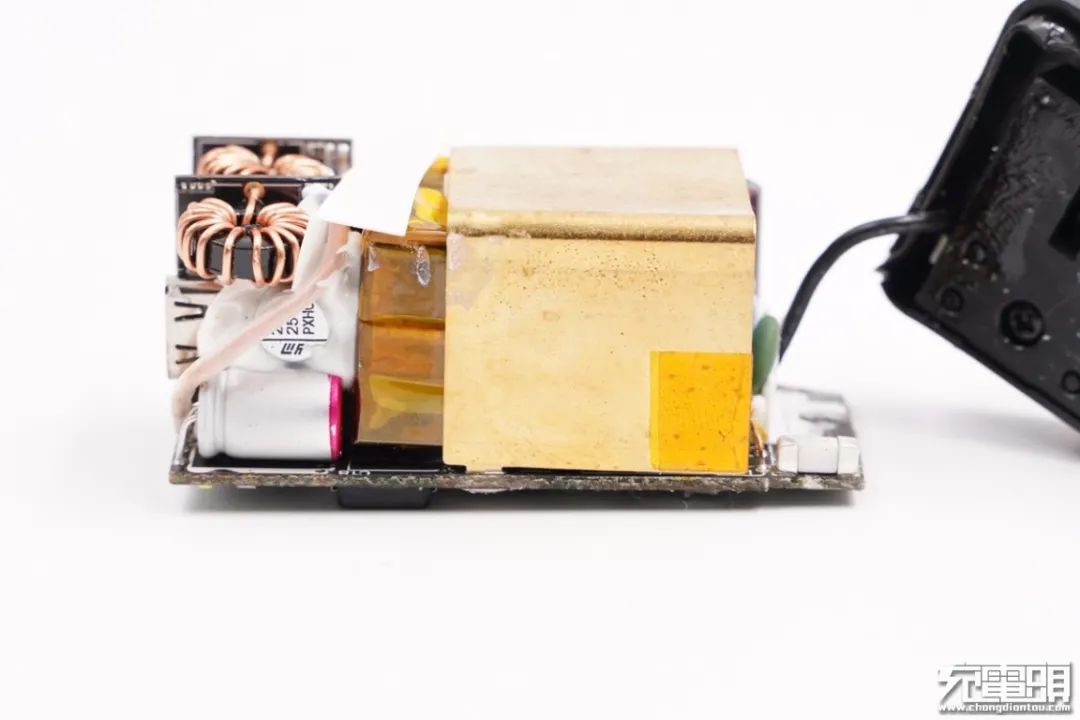

将PCB板取出，输入端覆盖U型黄铜散热片。

取下散热片，PCB板正面一览，三段式布局层次分明，各元器件焊接紧凑有序，并且全部打胶处理。

黄铜散热片一部分延伸到PCB板背面，并和主控芯片接触，之间打胶帮助导热。

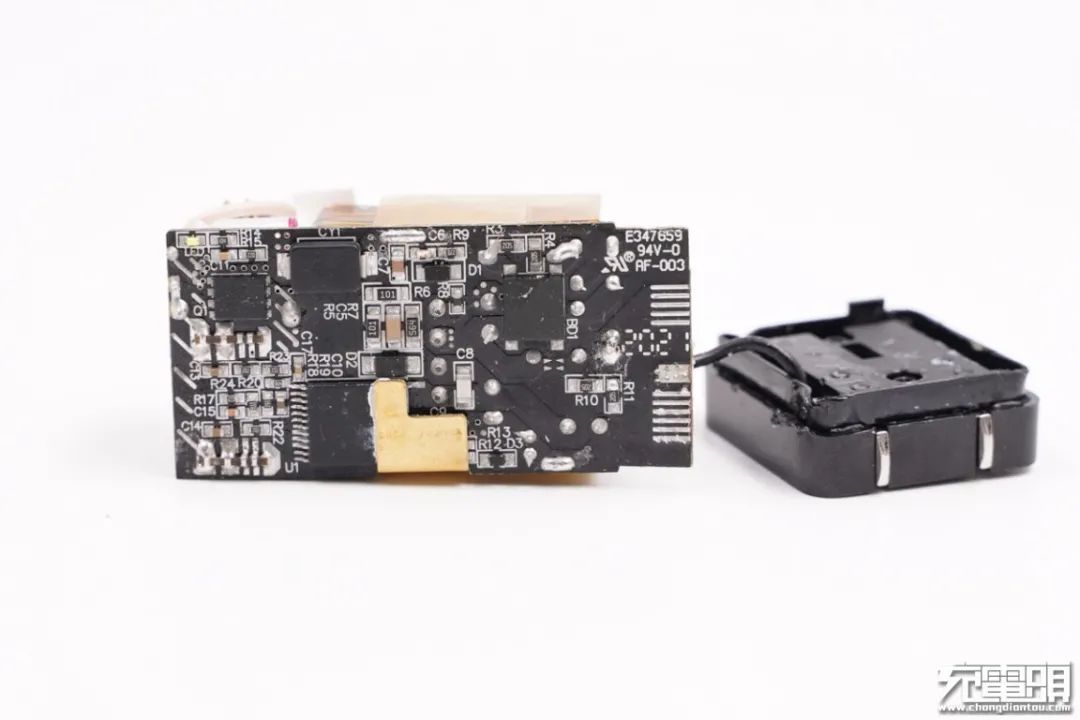

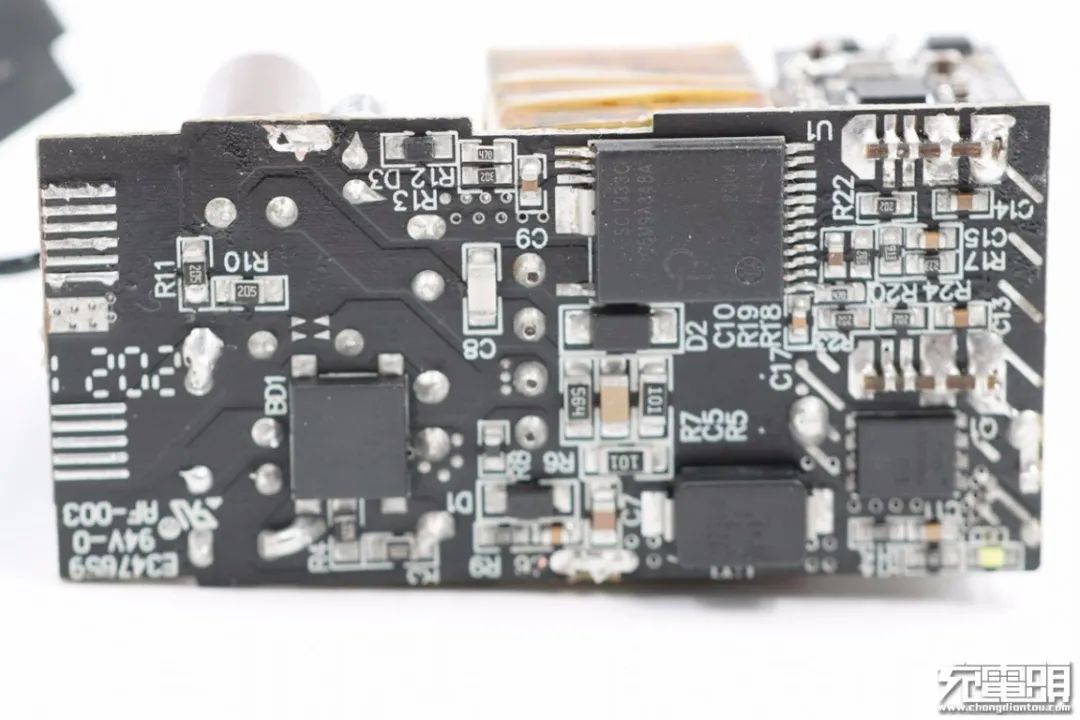

PCB板背面一览，PI GaN主控芯片和Y电容横跨在初次级之间，初次级区间分明。

经过对充电器正背面电路分析发现，倍思45W 1A1C氮化镓充电器内部采用时下热门的开关电源定压输出，双路独立二次降压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。

输入端一览，焊接有保险丝、NTC浪涌抑制电阻、共模电感、安规X电容、工字电感以及三颗高压滤波电解电容。

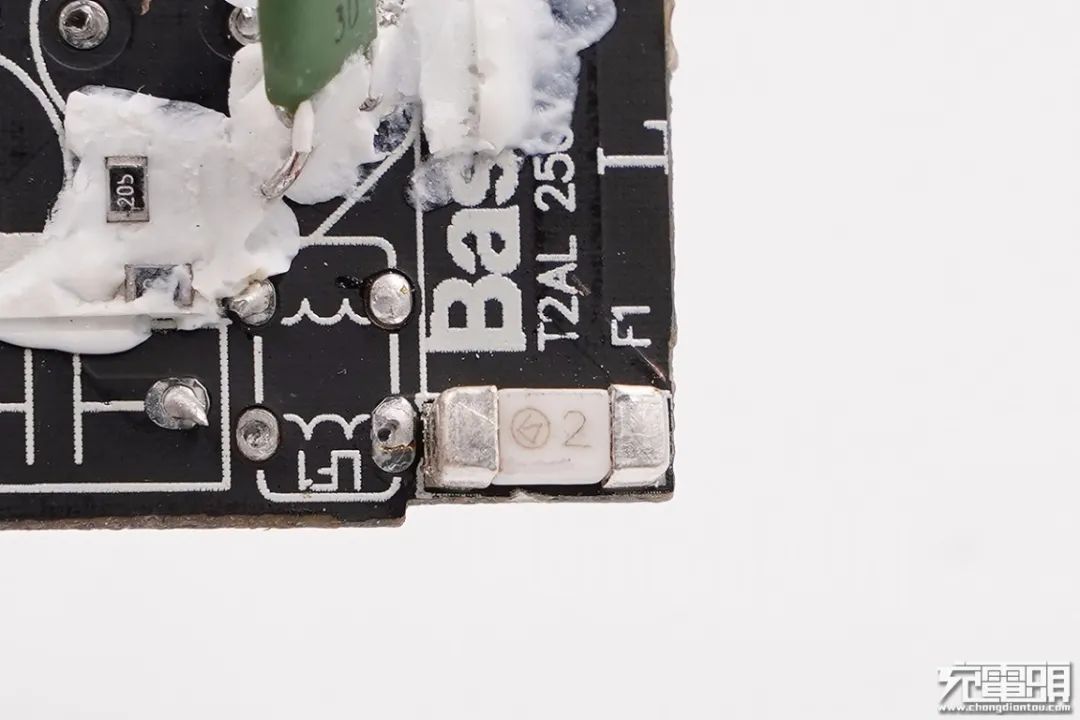

陶瓷保险丝特写，贴片焊接，规格为2A 250V。

NTC浪涌抑制电阻用于抑制上电浪涌电流。

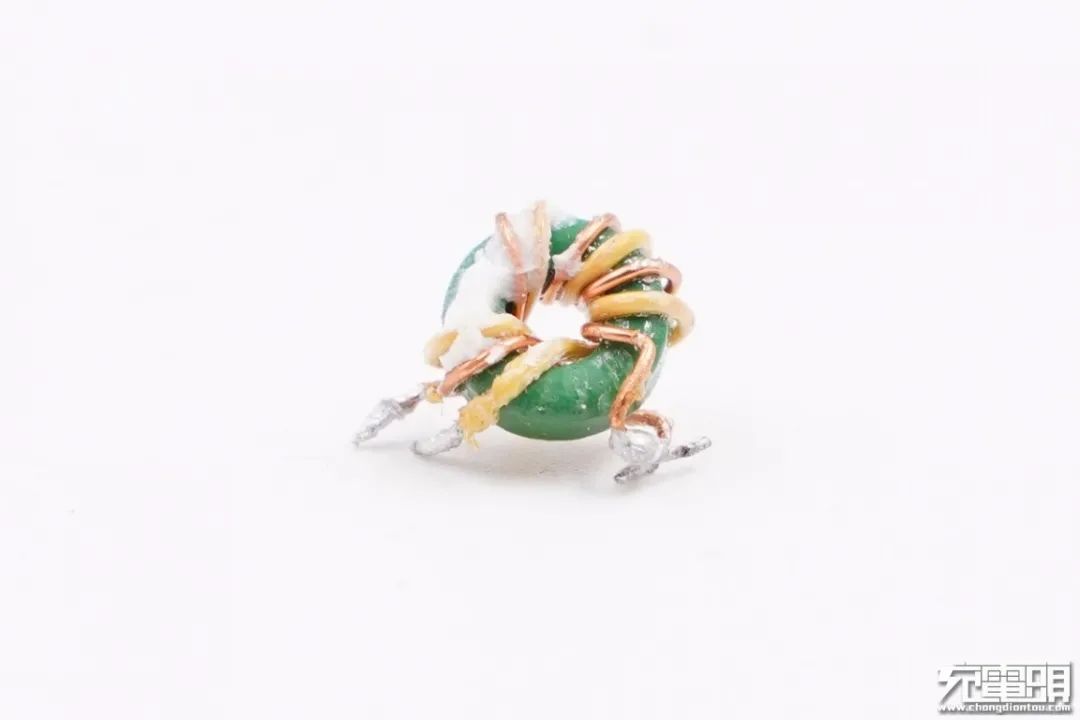

共模电感双线绕制，用于滤除EMI干扰。

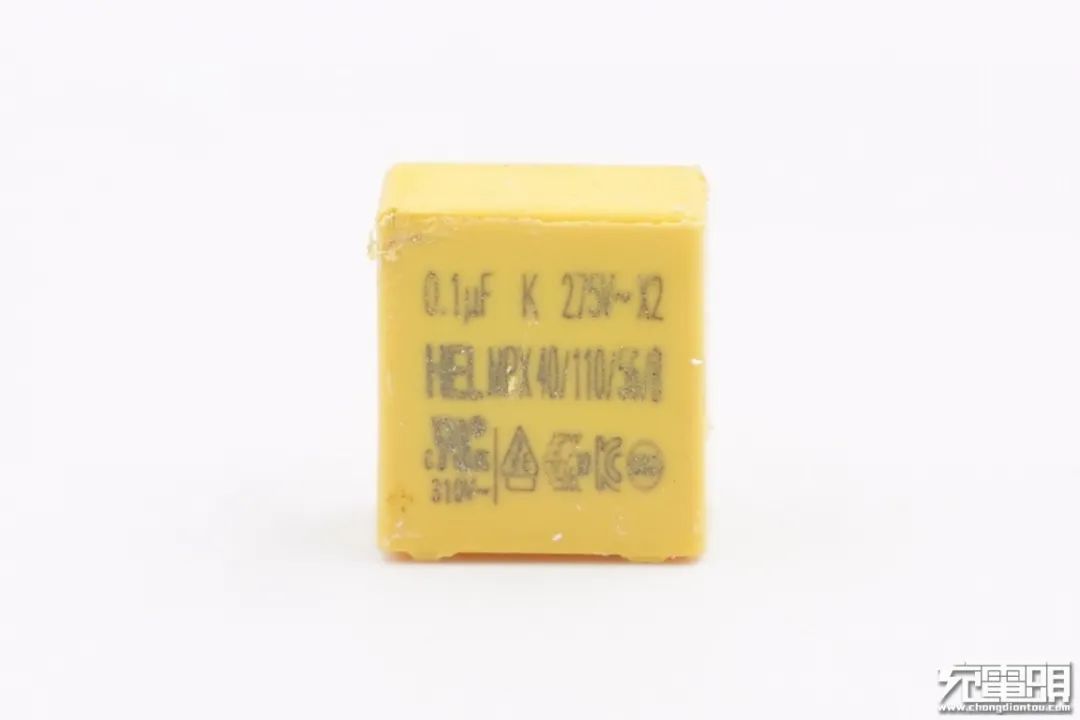

安规X电容容量0.1μF。

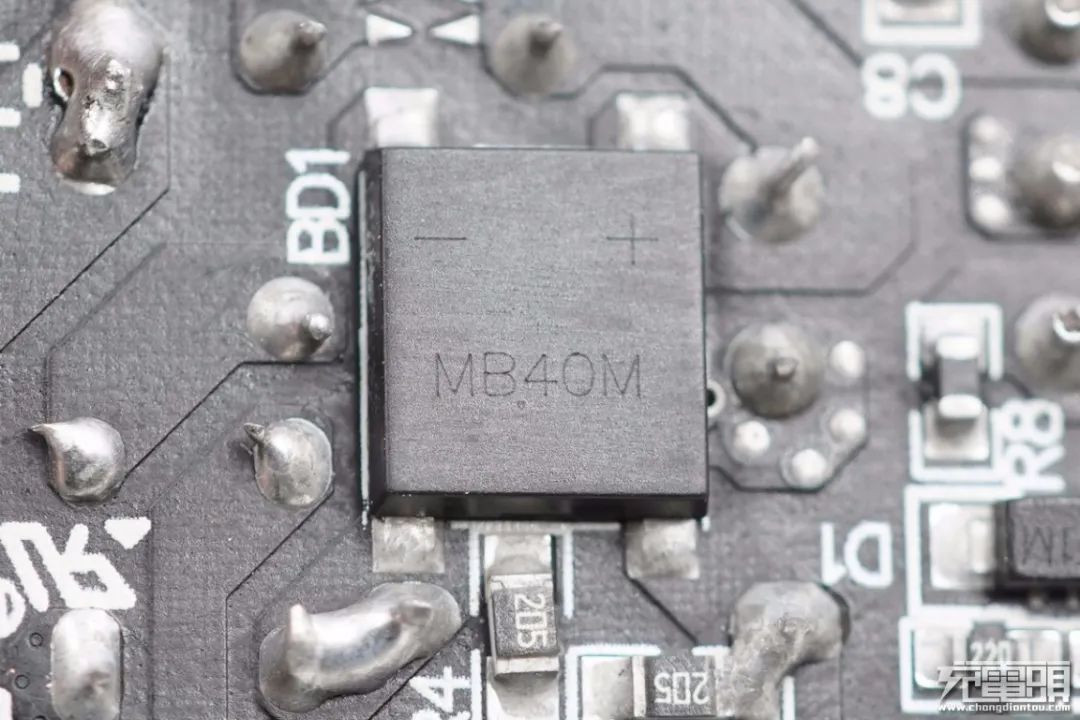

MB40M整流桥特写。

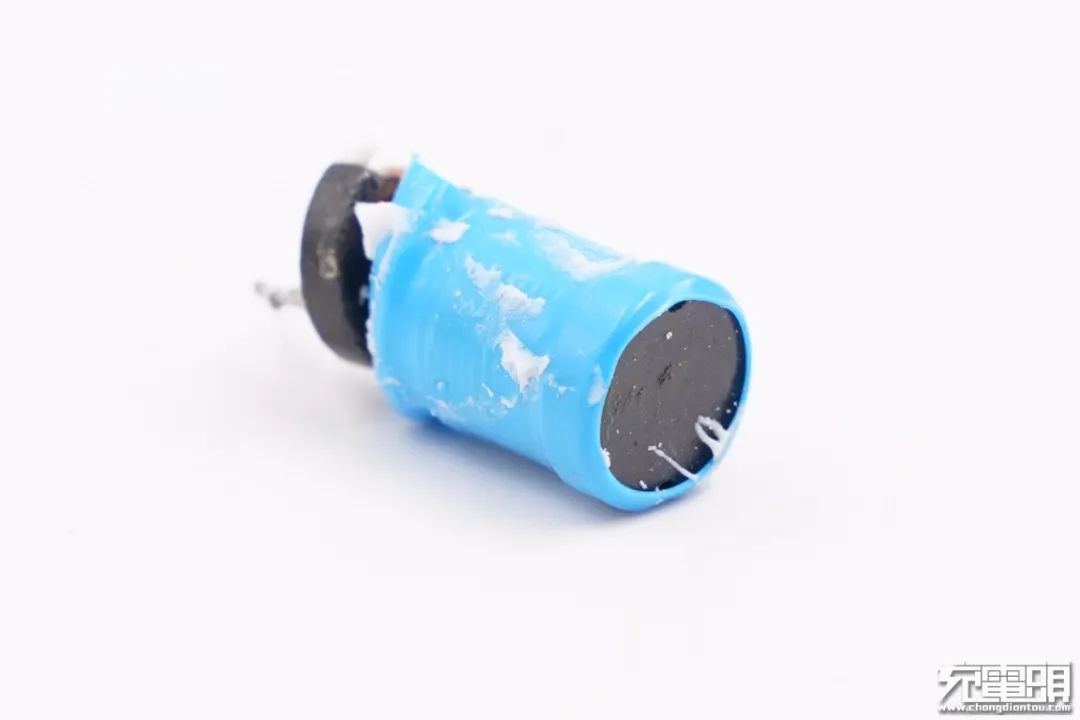

工字电感外套蓝色塑封皮绝缘。

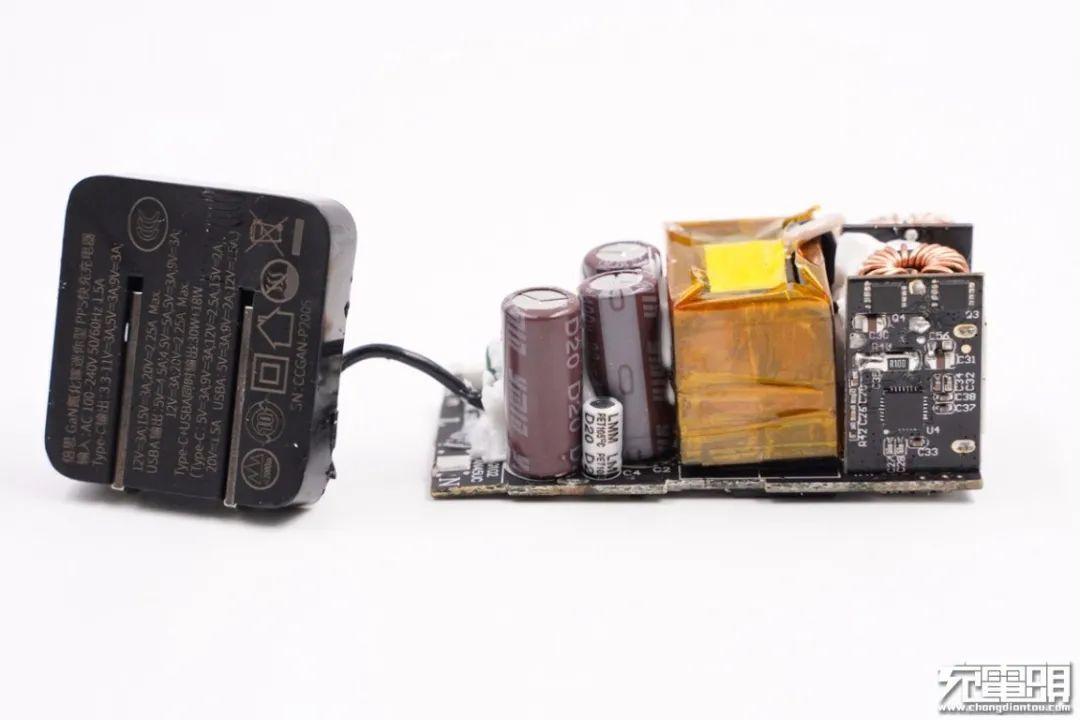

PCB板侧面一览，电解电容旁边分别是PWM主控芯片供电电容和变压器。

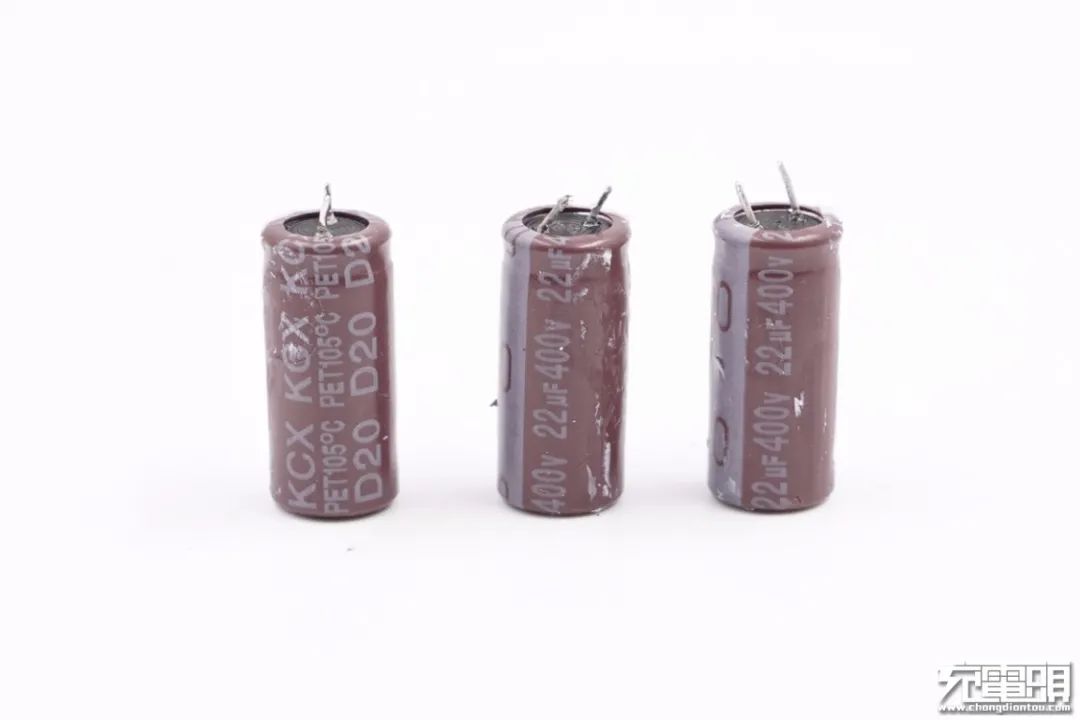

三颗电容均为永铭KCX系列铝电解电容，规格都是400V 22μF。这是永铭2019年推出的快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W快充拆线板、倍思65W 2C1A氮化镓快充、倍思45W双USB-C氮化镓快充、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充等产品采用，获得客户一致认可。

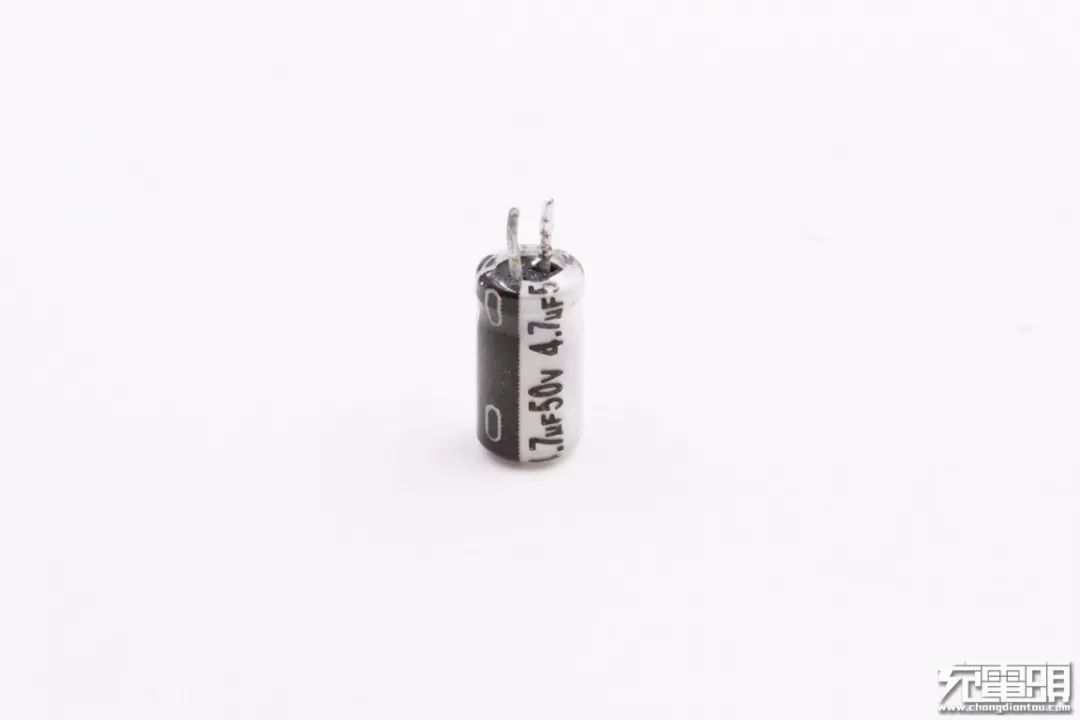

供电电容特写，规格为50V 4.7μF。

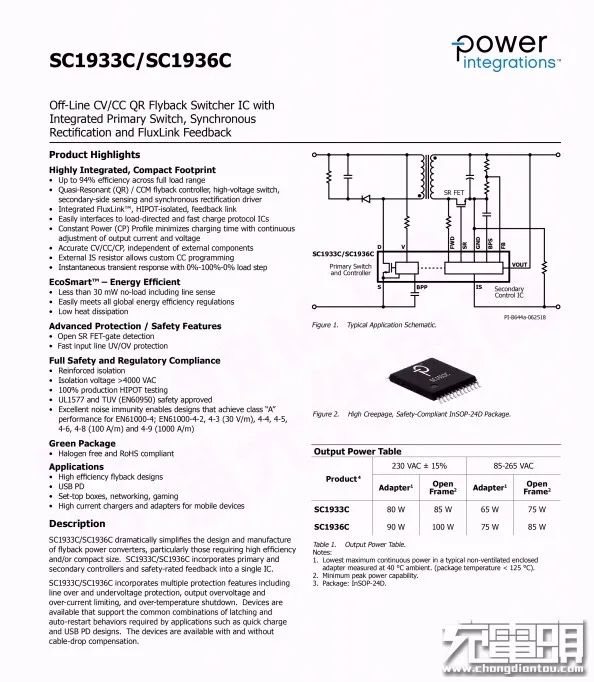

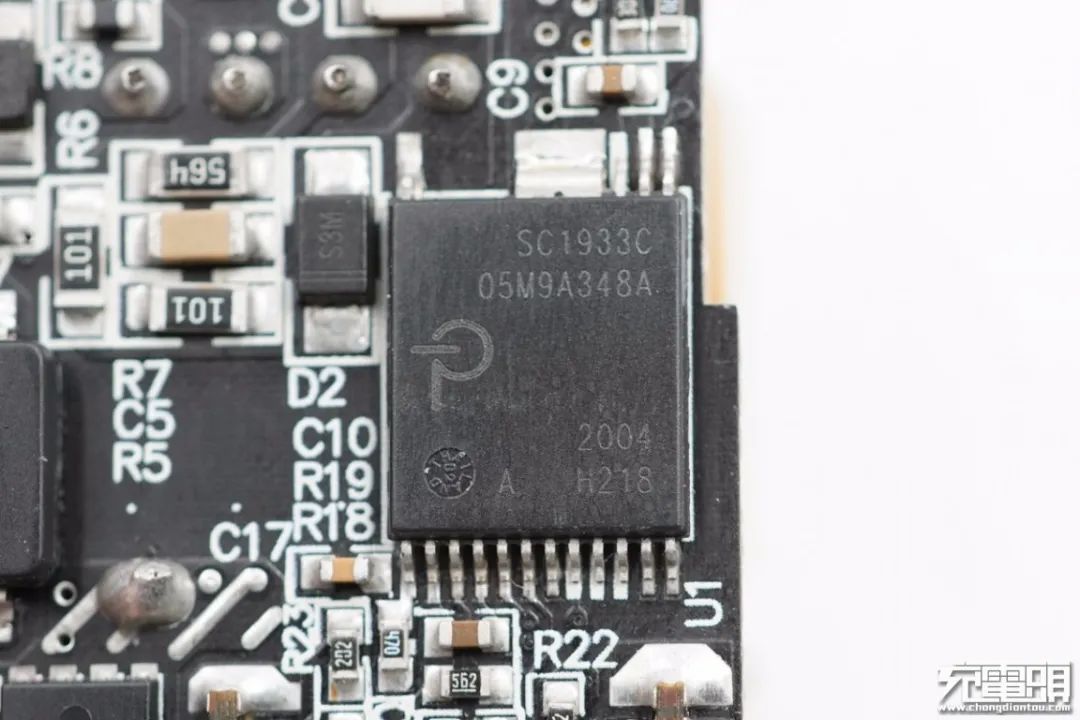

充电器主控芯片采用PI SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品，支持宽输入范围下65W输出，用于45W充电器属于降额使用。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。

PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计，内置同步整流控制器和反馈，更加节省外部元件。

充电头网拆解了解到，该芯片此前已被网易65W 1A1C氮化镓快充、omthing万魔65W 2C1A氮化镓快充充电器、京东京造65W 2C1A氮化镓快充充电器、RAVPower 61W氮化镓USB PD充电器、ANKER 60W氮化镓双USB-C口充电器和ANKER安克4口氮化镓桌面PD快充充电器A2045采用。

此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

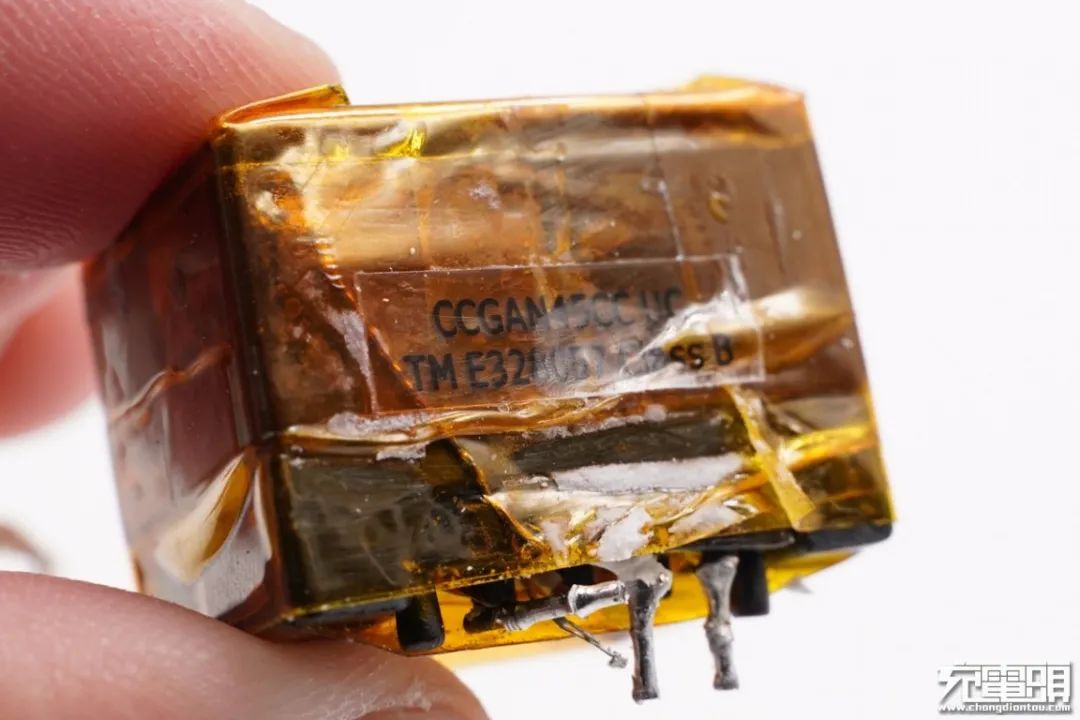

压器特写，全身包裹绝缘胶带，侧身上贴有信息标签。

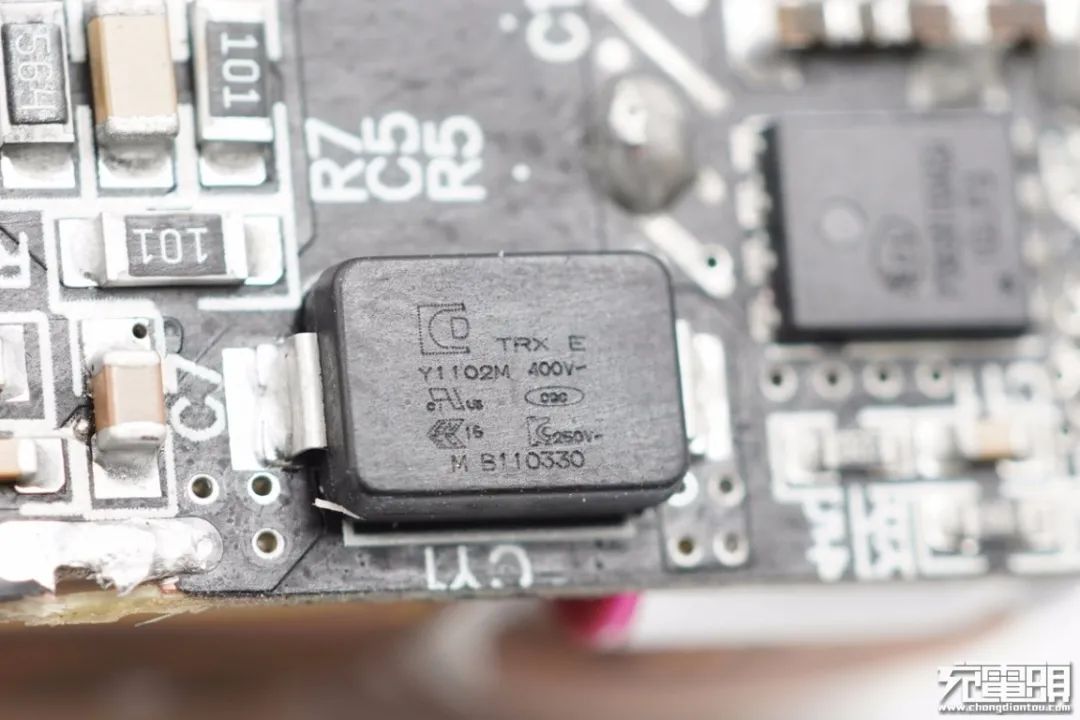

四川特锐祥科技股份有限公司的贴片式Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

据了解，特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域，目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证，安规500V、ISO9001等相关认证。

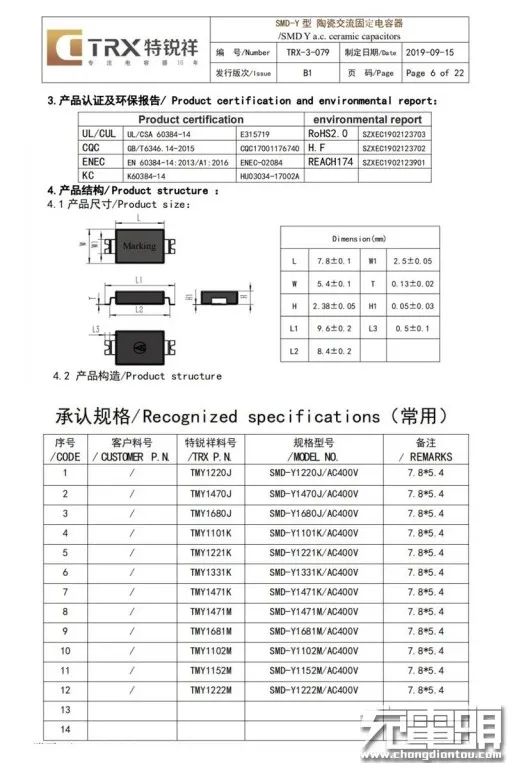

特锐祥贴片式Y电容详细资料信息。充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等产品。

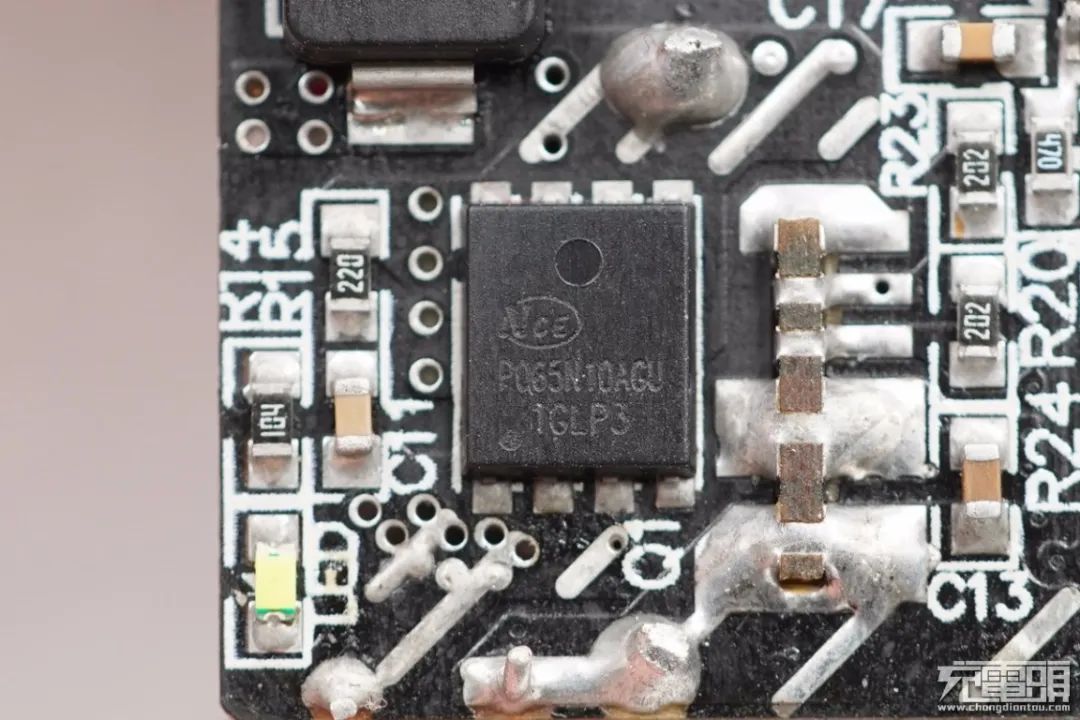

新功率NCEP065N10AG次级同步整流MOS，NMOS，耐压100V。旁边是一颗LED指示灯。

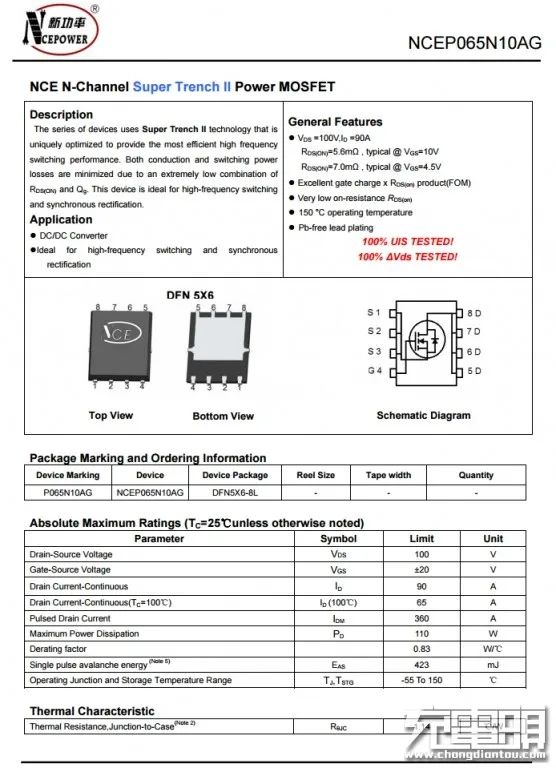

新功率 NCEP065N10AG 详细资料。

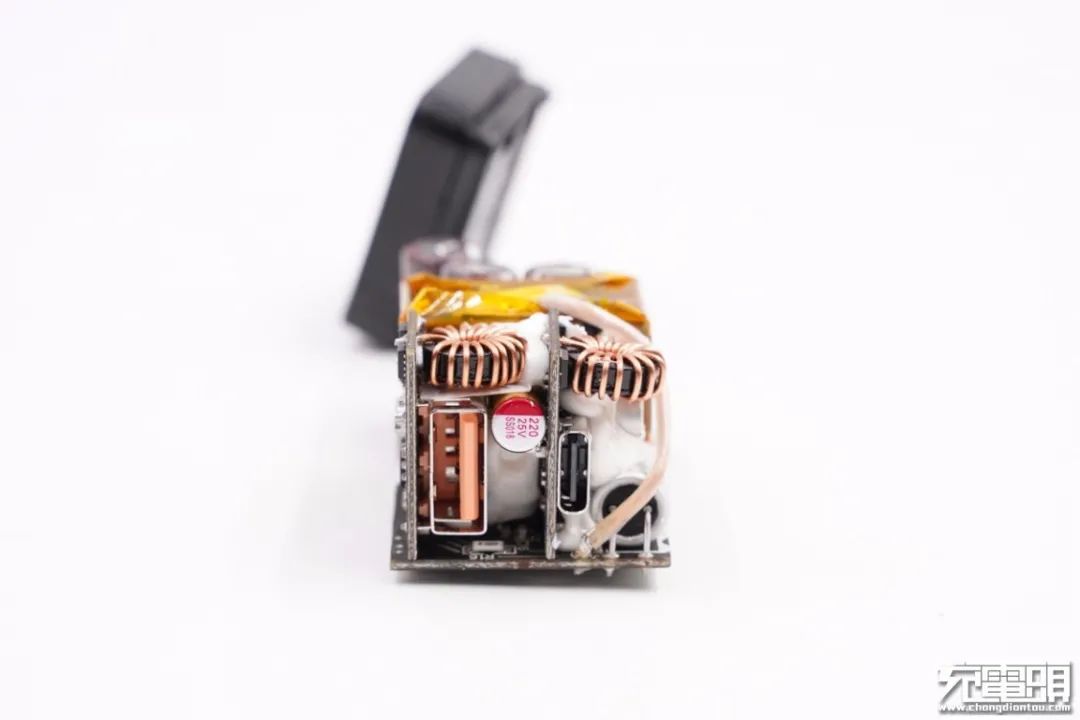

输出端一览，两个USB母座均采用小板垂直焊接，小板打胶加固。

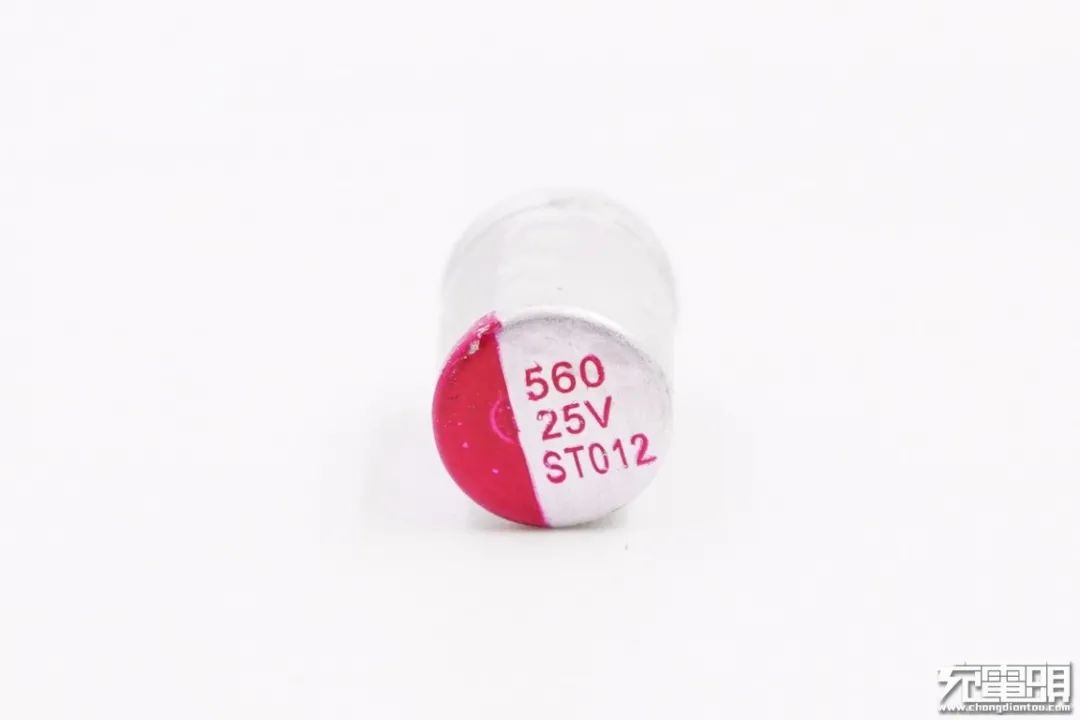

同步整流输出滤波固态电容，规格为25V 560μF。

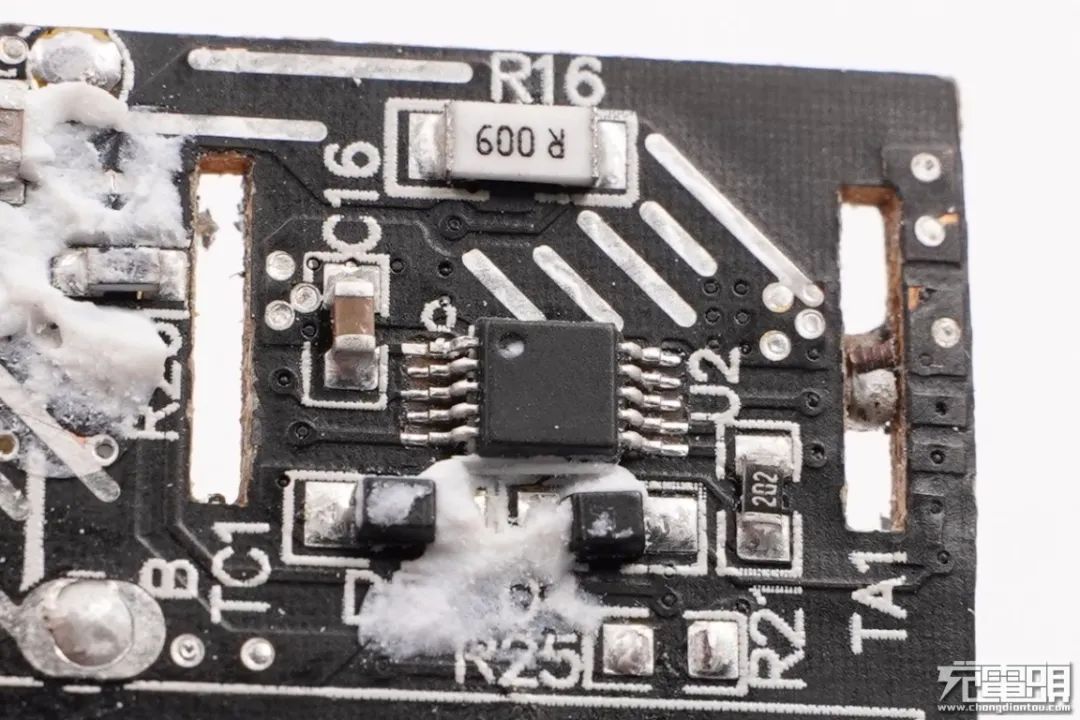

将两块小板拆掉，小板之间设有一颗无丝印MCU，用于双口输出功率智能调节，实现30+18W双口快充模式。

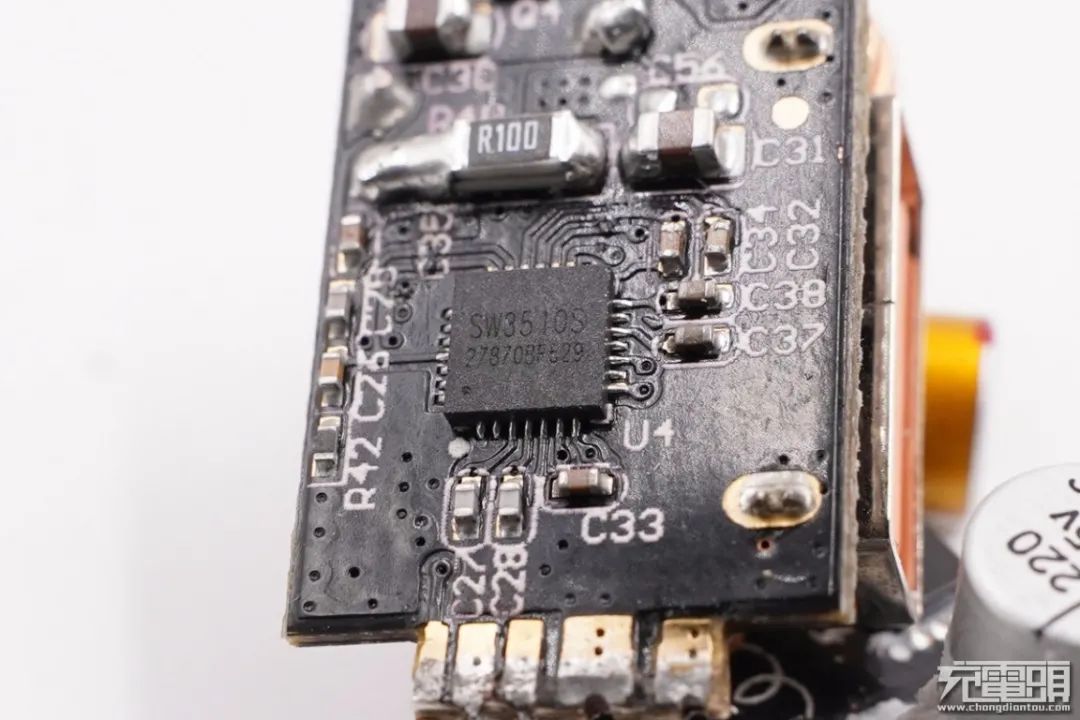

USB-C小板背面设有一颗智融SW3510，用于C口同步整流降压和协议识别。智融SW3510是一颗内置有USB-C口识别及多种快充功能的高集成度双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

此外其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

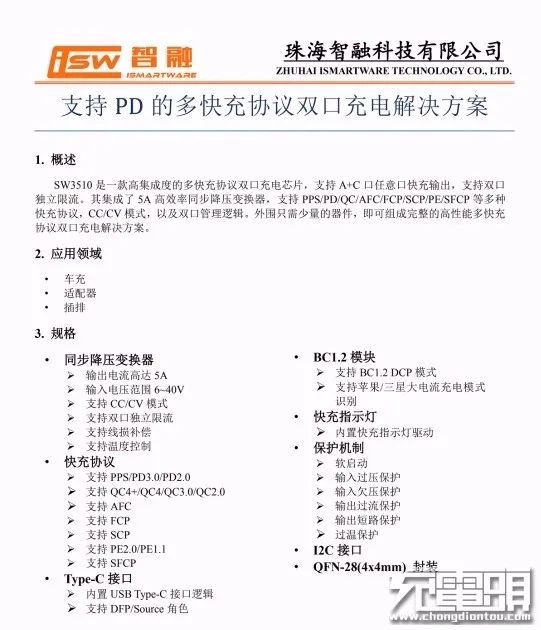

智融SW3510详细资料信息。

充电头网了解到，采用智融SW3510的还有征拓65W氮化镓充电器、绿联2A2C 48W智能充电器、倍思45W USB PD快充充电器、倍思60W 2A1C USB PD快充充电器、摩米士65W 2C1A氮化镓快充充电器、倍思30W USB PD双口充电器、ROCK洛克30W QC4+双口车载充电器等多款产品，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

智融SW3510外挂两颗锐骏RUH4040M2 MOS，NMOS，耐压40V，用于为USB-C口输出同步整流降压。

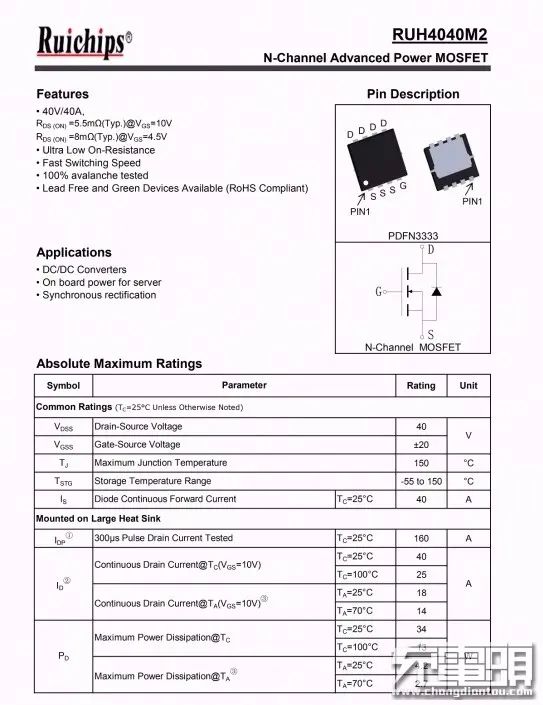

Ruichips锐骏RUH4040M2详细资料。

充电头网了解到，采用锐骏MOS的产品还有毕亚兹65W 2C1A氮化镓充电器、京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器( 1A1C)、倍思60W 2A1C USB PD快充充电器、爱否开物1A2C 65W PD氮化镓充电器等。

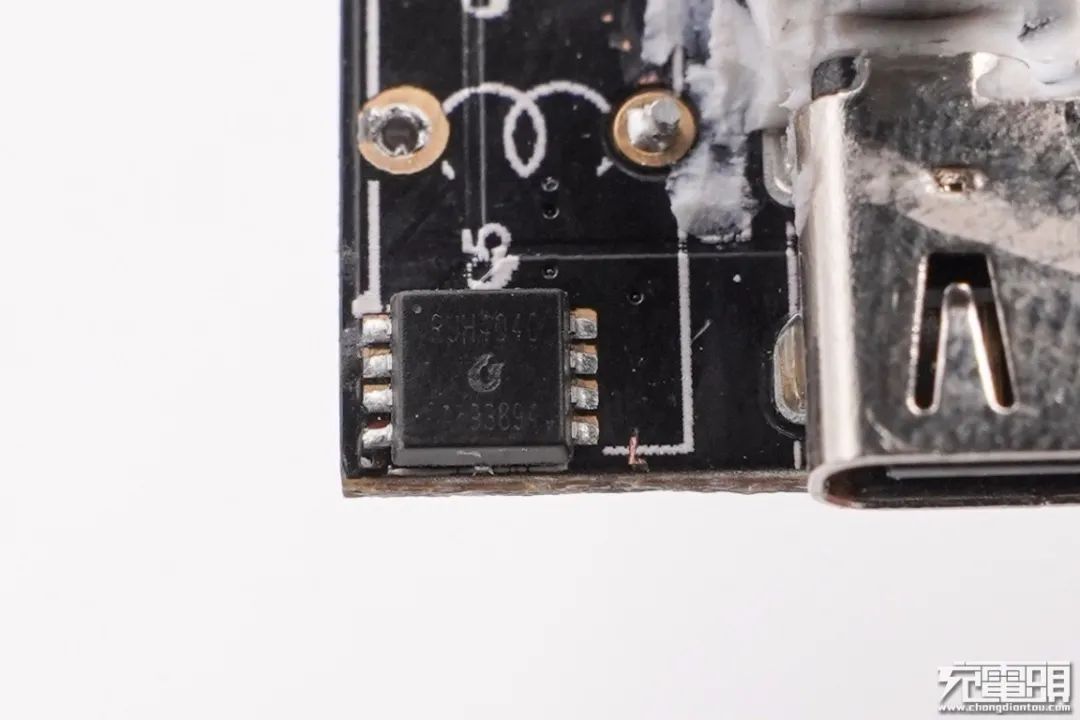

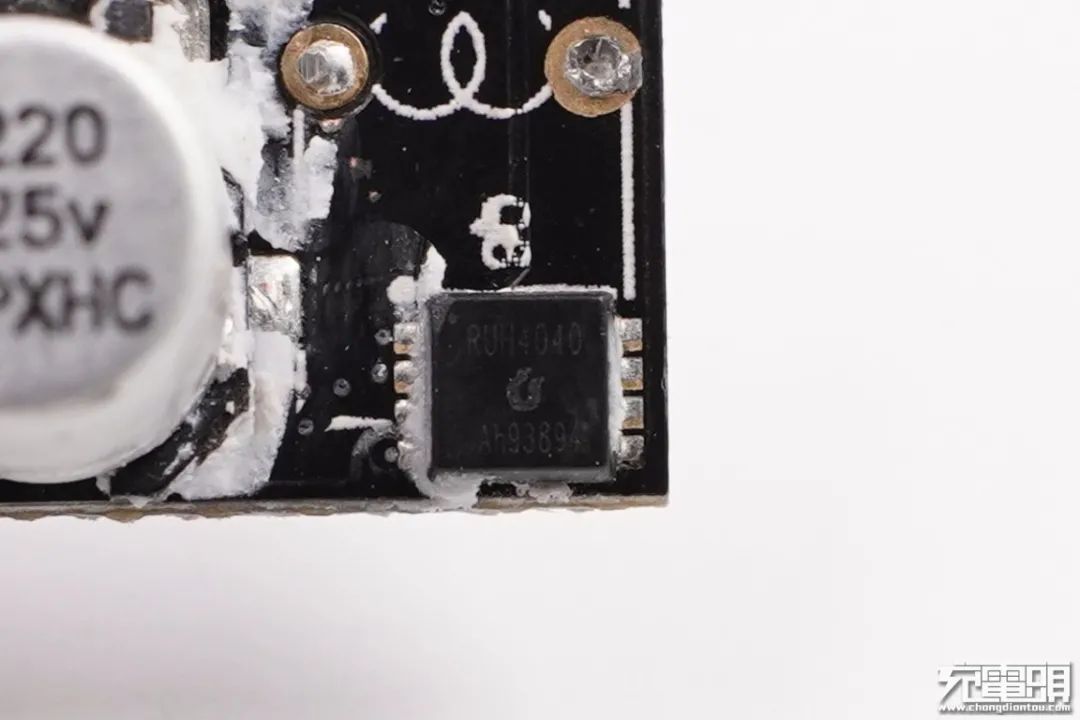

另一颗特写。

降压电感特写。

输出滤波固态电容规格为25V 220μF，永铭NPX系列固态电容。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户的高度认可。

USB-A口同样采用智融SW3510进行同步整流降压和协议识别，如此设计便能实现1A1C任意口都能输出45W功率。

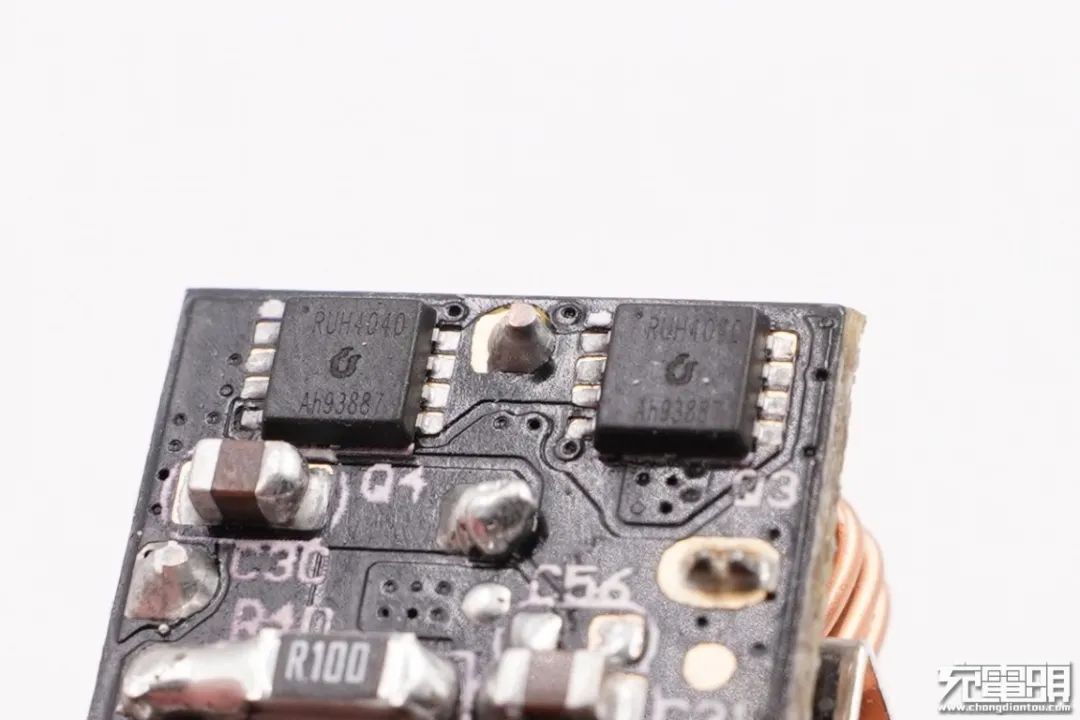

并且外挂的两颗MOS管也是锐骏RUH4040M2。

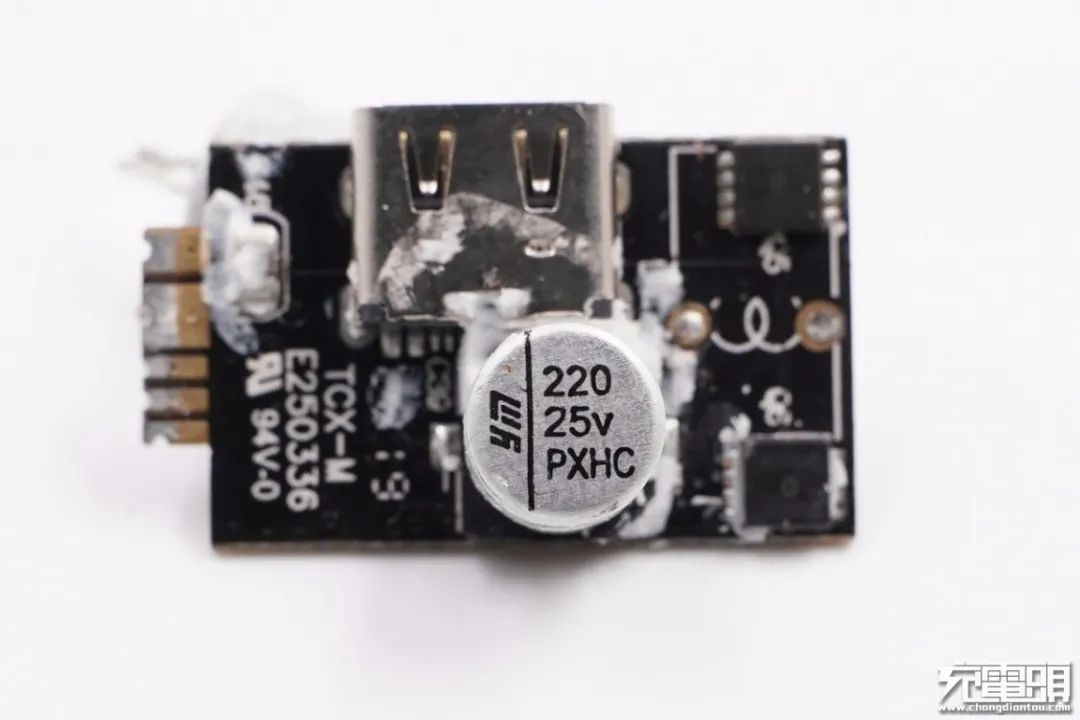

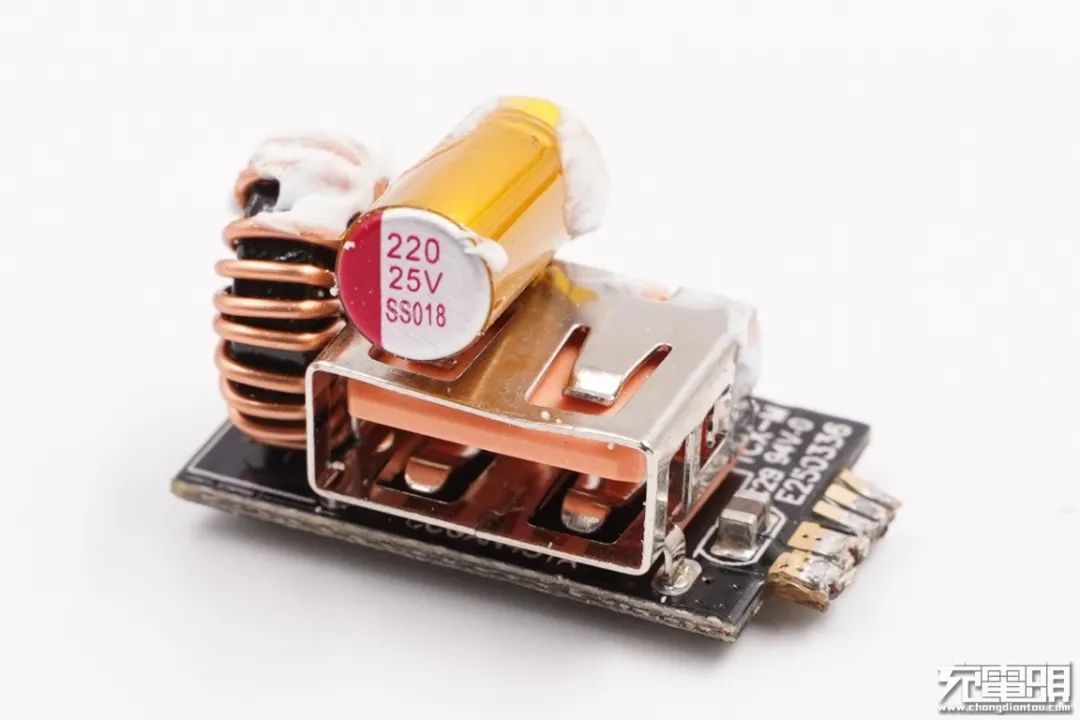

小板正面设有降压电感和固态电容，扬州升阳电子的固态电容粘贴绝缘胶带，规格为25V 220μF。

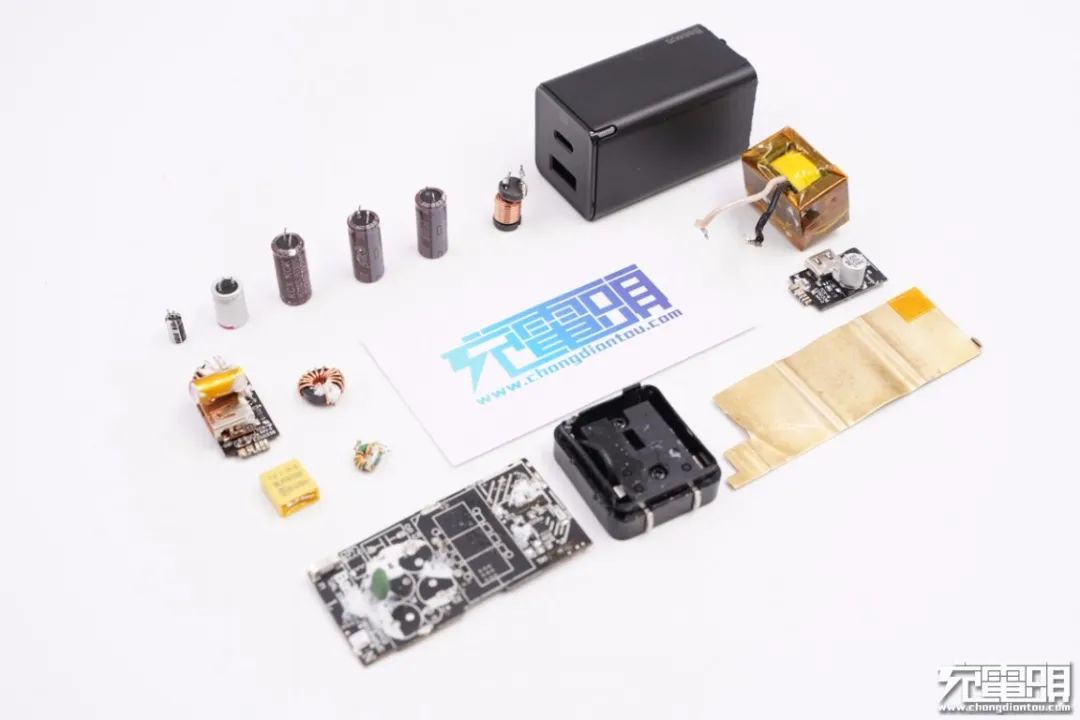

全部拆解完毕，来张全家福。

充电头网拆解总结

倍思45W 1A1C氮化镓充电器机身修长，搭配可折叠插脚，携带方便。1A1C输出口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，兼容性很好；USB-C口还支持PD3.0快充，具备5/9/12/15V3A、20V2.25A和3.3-11V/3A电压档位。支持双口30W+18W快充输出，同时为两台设备充电，降低充电时间成本。

充电头网通过拆解了解到，这款充电器整体电路采用开关电源和两路DC-DC架构，其中开关电源部分，由PI高集成主控芯片SC1933C搭配新功率同步整流MOS，输出固定电压；然后两路均采用智融SW3510搭配锐骏MOS实现二次降压输出。两颗智融SW3510搭配一颗MCU即可实现单口最大都是45W，双口30W+18W输出功率模式。

电路板三段式设计，初次级层次分明，PI高集成主控芯片和永铭电容的使用有效减小充电器体积；输入端配有散热片，变压器使用绝缘胶带包裹，内部元器件全部打胶处理，使得充电器稳定性以及散热性能有保证。
