经常遇到CASS的用户过来吐槽，CASS打开一个dwg文件要30分钟，保存一下10分钟。我一般会问：请问您的dwg文件多大啊？回答是小文件一般就100多M而已。100多M，还而已？这哪里小了啊！超过100M的图，不要说CASS了，就是最新版的AutoCAD也不能实现秒开啊！其实分析这类图形，图上的实体个数并不多。这说明冗余数据太多，导致dwg数据“虚胖”，这次分享几招让你的数据迅速脱水“瘦身”。

清理图形

清理当前图形中的重叠线、面、文字等要素。这个功能和AutoCAD的命令purge类似，可以清理purge无法清除的重叠实体。

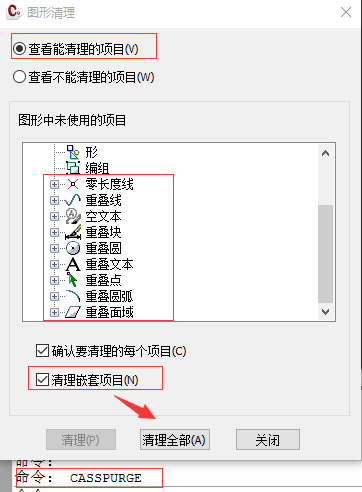

操作：点击菜单“文件-清理图形”，弹出下图所示的对话框，按下图所示设置，点击“清理全部”。

命令Purge

删除图形中未使用的项目，例如块定义和图层。

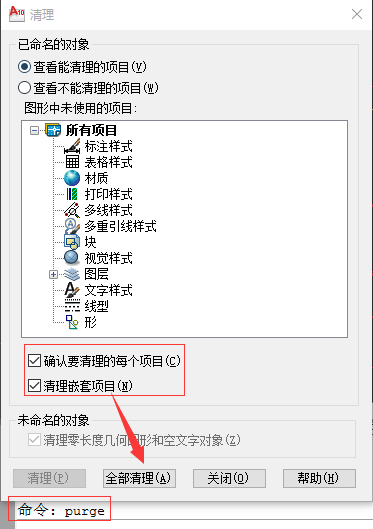

操作：在命令行输入purge，回车。按下图设置，点击“全部清理”。

图形核查

查找并更正错误来修复部分或全部数据，随时检查DWG文件，防止DWG文件的打开/保存奔溃。

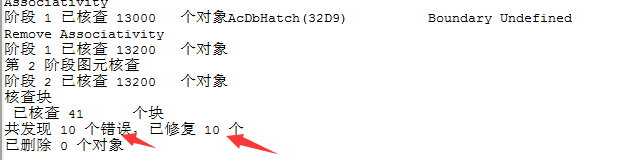

操作：点击菜单“文件-修复破坏的图形”。或者在命令行输入命令AUDIT，回车。命令行会出现下图所示的修复结果。

用完以上三招，还有一些顽固的数据，还是保持着100M的身材。这个要怎么办？这种情况，也遇到过。先备份这个图，删除图上所有实体后保存，如何dwg大小变化很小，说明dwg的空图就非常臃肿。那么果断“换壳”！新建一张图形，将老图所有实体复制到新图中。立刻体验到了轻松。从100M的“胖子”变成10M的“模特”！
