今天主要跟大伙讲解的主要内容是西门子MM440变频器如何通过Profibus -DP与PLC通讯的实现，便于大伙对通讯这一块掌握得更全。

1、需要条件

软件Step7 V5.2SP1

PLC 中具有Profibus -DP 通讯口：S7-315 2DP

Profibus 通讯电缆(6XV1830-0AH10)

Profibus 总线联结器（6ES7972-0BB10-0XA0, 带PG 接口；6ES7972-0BA10-0XA0 不带PG 接口）

MM440变频器1台

Drive 中有Profibus 通讯模板（6SE6400-1PB00-0AA0）

2、 组态主站系统

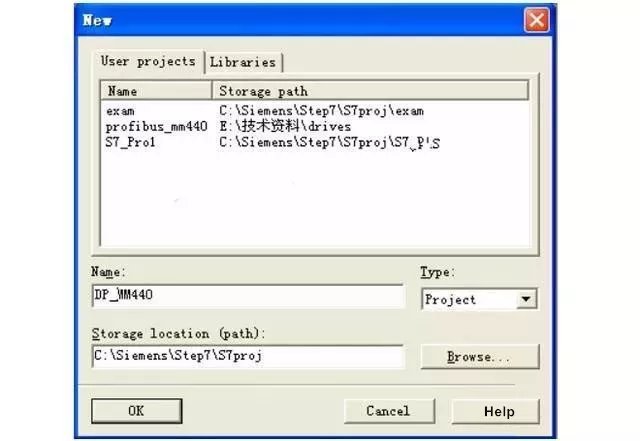

打开SIMATIC MANAGER, 通过FILE菜单选择NEW新建一个项目，在NAME栏中输入项目名称，将其命名为DP_MM440，在下方的Storage Location中设置其存储位置。

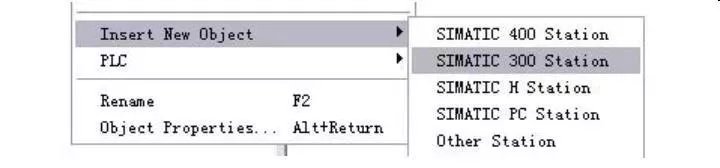

项目屏幕的左侧选中该项目，在右键弹出的快捷菜单中选中Insert New Object插入SIMATIC 300 Station，可以看到选择的对象出现在右侧屏幕上。

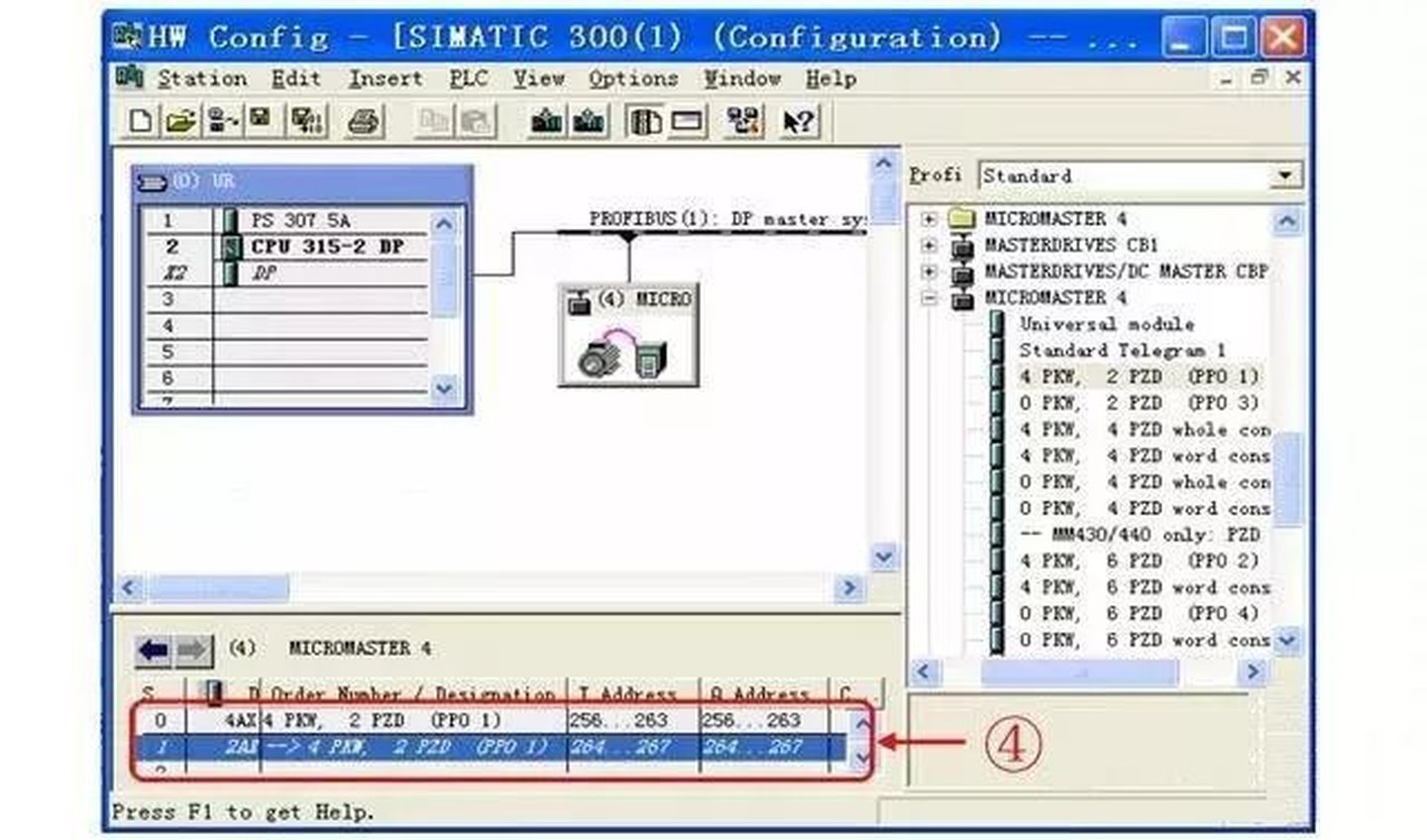

打开SIMATIC 300 Station，然后双击右侧生成的hardware图标，在弹出的HWconf
