smc数显压力表设定方法_压力开关的调试及安装方法

本文详细介绍了SMC数显压力表的设定方法,包括选用适合范围的压力控制器,调整上限和下限切换值,以及压力开关的接线和调试步骤。同时,提供了压力开关的安装注意事项,确保正确使用和稳定运行。
摘要由CSDN通过智能技术生成

压力开关大家都知道,但是还是有些朋友不知道怎么去安装和调试好他,在这里介绍下压力开关的调试及安装方法。

1. 选用设定值范围在 0.1~1.0Mpa 的压力控制器(JC-210,HNS-210)

2. 旋动顶部右边的压力调节螺丝,使指针指示在标度尺的 0.8Mpa(8kg 或 8bar)处,此值为上限切换值。

3. 旋动顶部左边的压力调节螺丝,使指针指示在标度尺的 0.3Mpa,

下限切换值= 上限切换值-开关压差=0.8-0.3=0.5,此值为下限切换值。

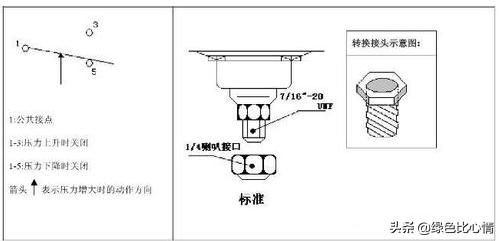

4. 将控制器的接线端子接入被控的电气回路。 请注意:①为公共接线。③为常开端输出。⑤为常闭端输出。 高压保护,请连接① ⑤ ,在正常升压时,①-⑤接通(①-③不通)。压力升到设定上限时即 0.8Mpa 处,① -⑤不通(①-③接通)。压力下降时,此时①-③接通,压力下降到下限设定点即 0.3Mpa 处时。又切换为①-⑤接通(①-③不通)。降压停止,压力回升,则自动循环。

5. 接通电源,让被控介质(水、气)压力上升。请注意观察调正,使压力开关的设定值与压力表指示一致,(如压力升至上限设定时,开关尚未动作,即旋动压力调节螺丝,微调到切换动作,并再次重复验证一次)并作下限验证,过程同上。(反复验证
