本文通过平板的直接频率响应分析(使用直接法对平板施加随频率变化的单位载荷激励)介绍在Hyperworks中使用Optistruct求解器进行直接频率响应分析的设置方法。所使用模型为Hyperworks帮助文档tutorials\hwsolvers\radioss下的direct_response_flat_plate_input.fem。

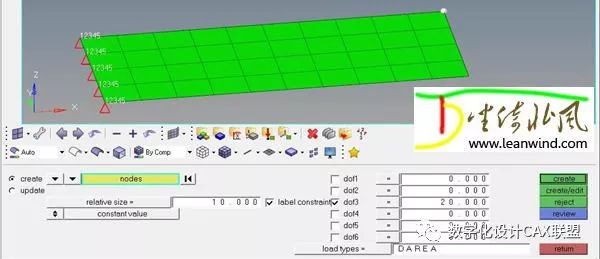

1、施加约束和载荷边界条件

创建名称为SPCS的载荷集，约束平板一个边上所有节点的dof1-5，五个自由度。创建名称为unit-load的载荷集，在对边顶点上的节点施加dof3=20的载荷，载荷类型(load types)选择DAREA。

2、创建频率范围表

新建名称为tabled的Loadcollector,Cardimage选择TABLED1，单击create/edit编辑选项卡片， TABLED
