PlantUML简介

UML: Unified Modeling Language

统一建模语言,是非专利的第三代建模和规约语言。

UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。(来自wikipedia)

PlantUML 使用简单的可读文本描述语句来绘制图表。需要注意的是，它并不会阻止你绘制相互矛盾的图表(比如，有两个相互继承的类)，所以与其说它是一个建模工具，不如说它是一个绘图工具。(来自PlantUML官网What's the goal of PlantUML ?)

一.所需环境

JDK(Java SE Development Kit)

graphviz

Visual Studio Code(或者sublime, Chrome, eclipse, AndroidStudio, Intellij...更多)

二.配置

1.安装JDK

检测是否已安装JDK

终端输入

java -version

复制代码

没有安装的话会弹窗

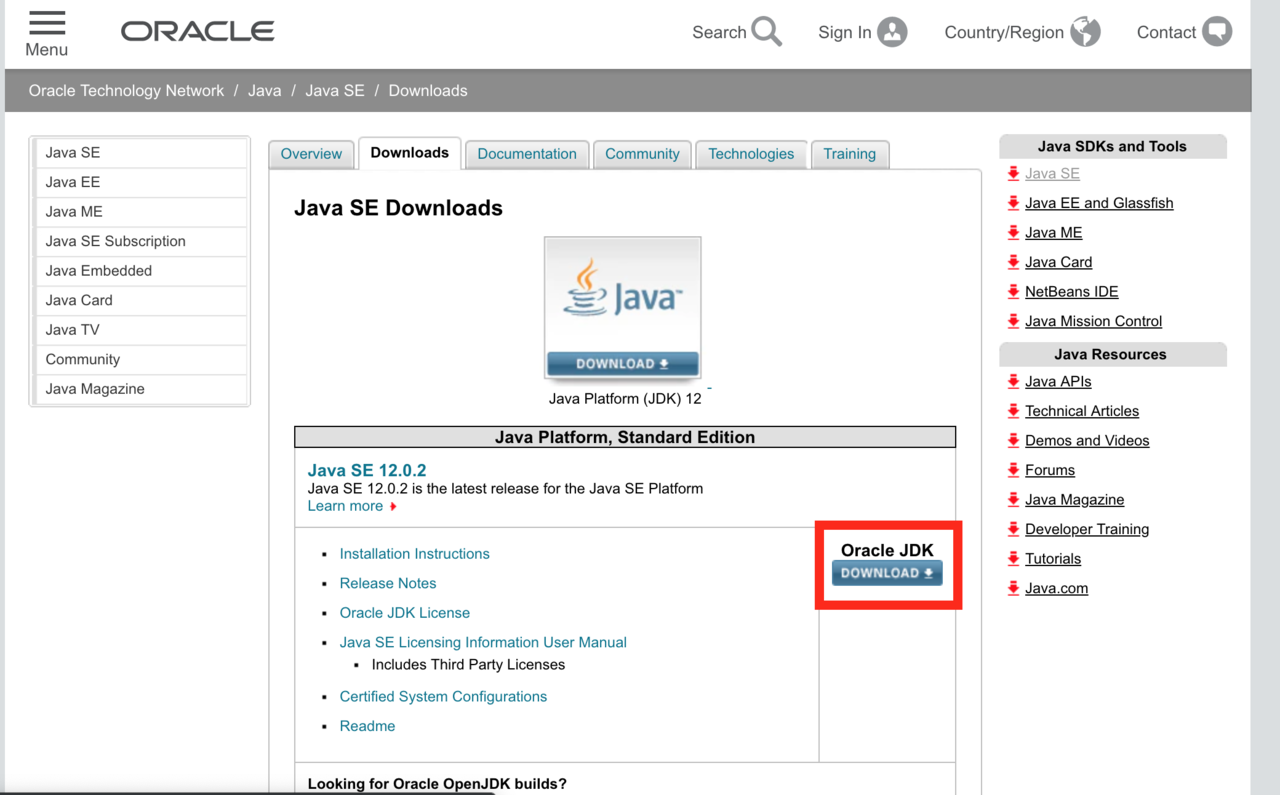

点击更多信息，进入JDK下载页

进入下载页面

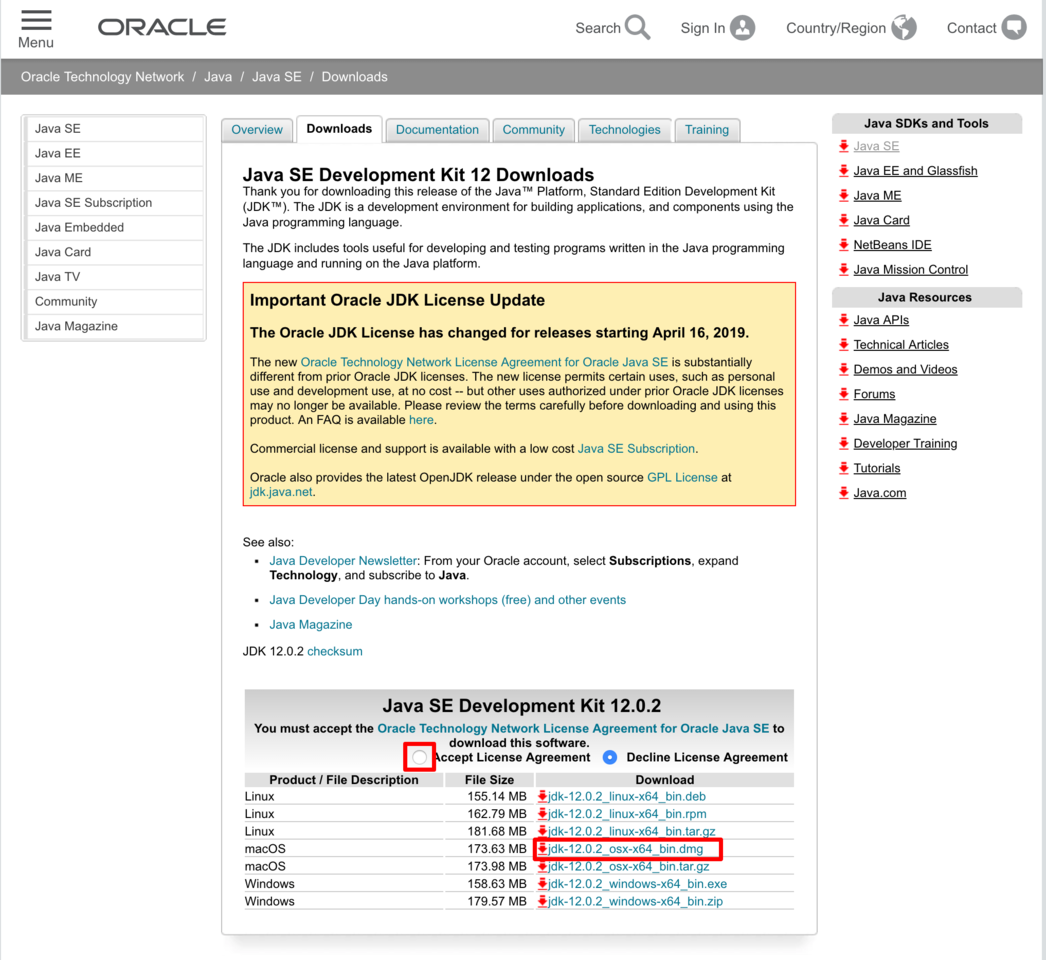

点击接受条款，再点击。dmg的链接下载

由于某些缘故Oracle下载JDK奇慢，你可以使用华为JDK镜像源，找到最新的版本下载即可

关于JDK环境变量配置可以参照

macOS下JDK11安装及环境变量配置总结

安装配置完成后，终端跑一下

java -version

复制代码

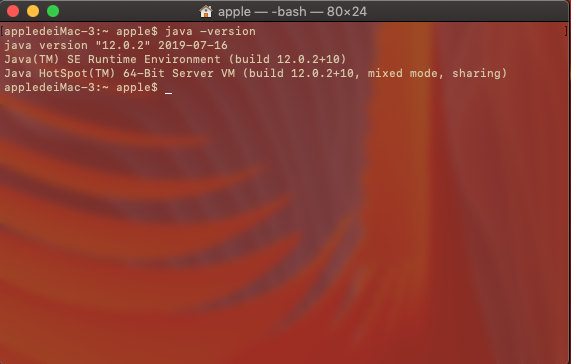

会是下图的样子

2.安装graphviz

graphviz 是一个开源的额图片渲染库，可以将PlantUML脚本转换成图片。

终端中输入

brew install graphviz

复制代码

有好几个依赖包会下，所以需要一些时间，耐心等待

3.VSCode安装plantUML插件

打开VSCode

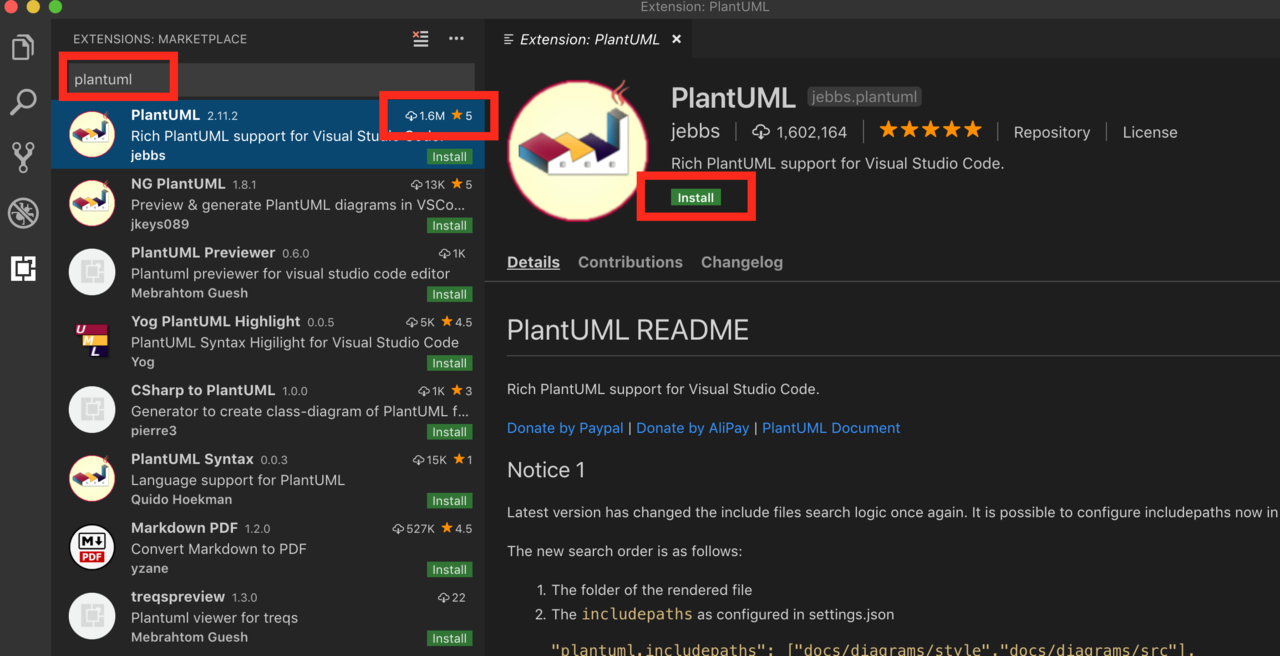

⌘(command) + shift + X打开扩展，搜索PlantUML

选择星最多的，一般就第一个

install

4.使用

新建一个文件

输入样例

@startuml

title 时序图

== 鉴权阶段 ==

Alice -> Bob: 请求

Bob -> Alice: 应答

== 数据上传 ==

Alice -> Bob: 上传数据

note left: 这是显示在左边的备注

Bob --> Canny: 转交数据

... 不超过 5 秒钟 ...

Canny --> Bob: 状态返回

note right: 这是显示在右边的备注

Bob -> Alice: 状态返回

== 状态显示 ==

Alice -> Alice: 给自己发消息

@enduml

复制代码

保存文件为test.wsd

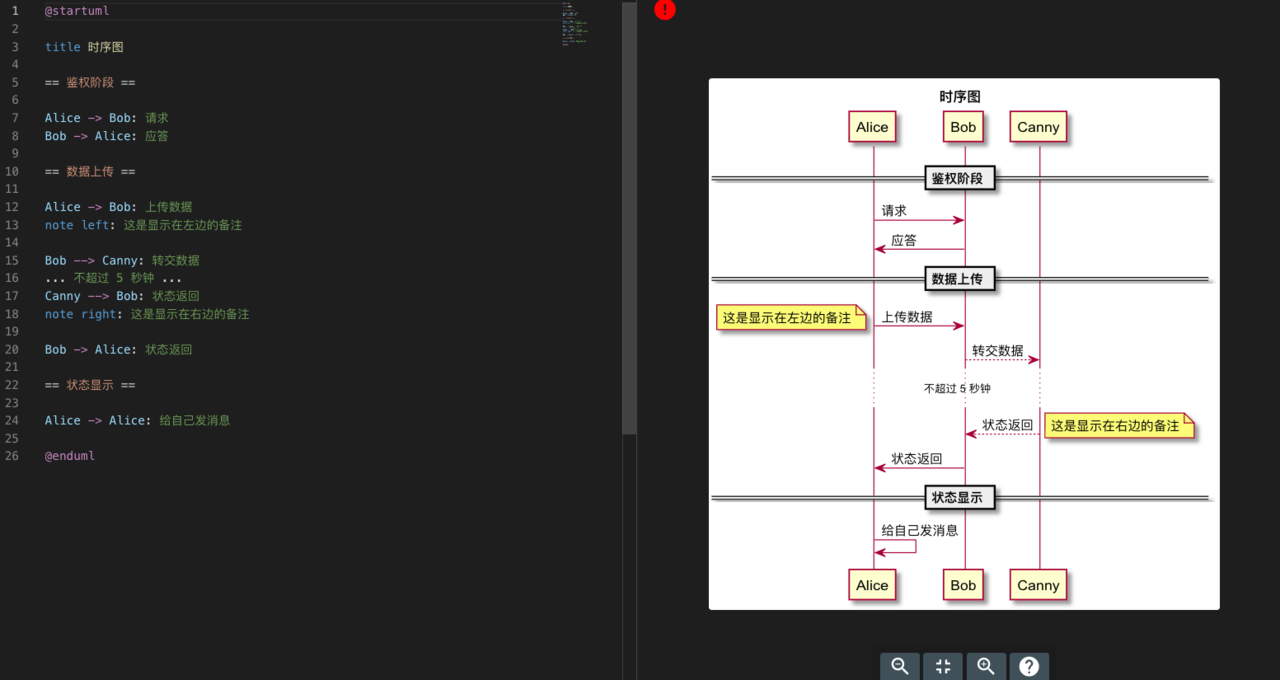

alt + D右侧即可渲染出UML图

三.其他开发工具使用PlantUML配置
