本文介绍了在Mac上安装PlantUML插件以绘制时序图和流程图，同时讲解如何通过brew安装Graphviz来支持UML类图的绘制，并提供了在Android Studio中配置Graphviz路径的步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1. 安装 PlantUML 插件在这里插入图片描述

安装完 PlantUML 就可以画时序图、流程图了。

但是，不能画 UML 类图，还少了一个图形渲染的工具 Graphviz。
在这里插入图片描述

2.在 Mac 上安装 Graphviz

2.1 brew install Graphviz

若遇到报错，看这篇文章：在 Mac 上安装 Graphviz

2.2 在 Android Studio 中配置 Graphviz 的路径

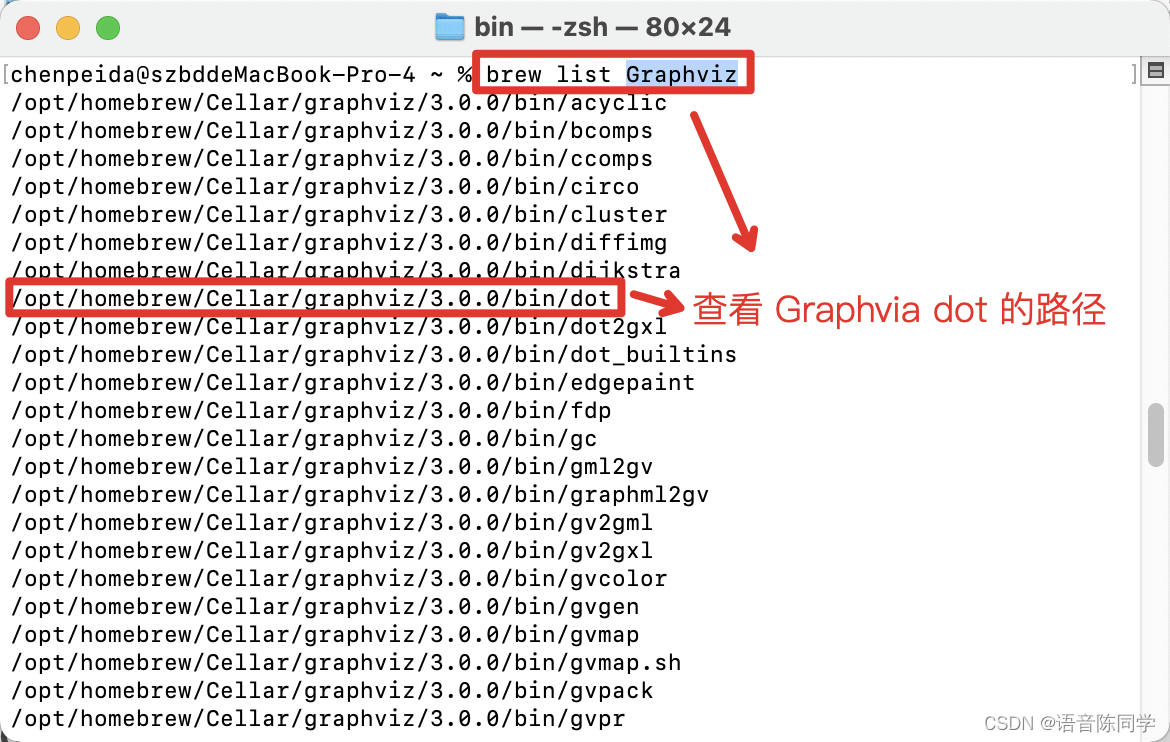

  • 1.查看 Graphviz 在 mac 上的安装路径

brew list Graphviz
在这里插入图片描述

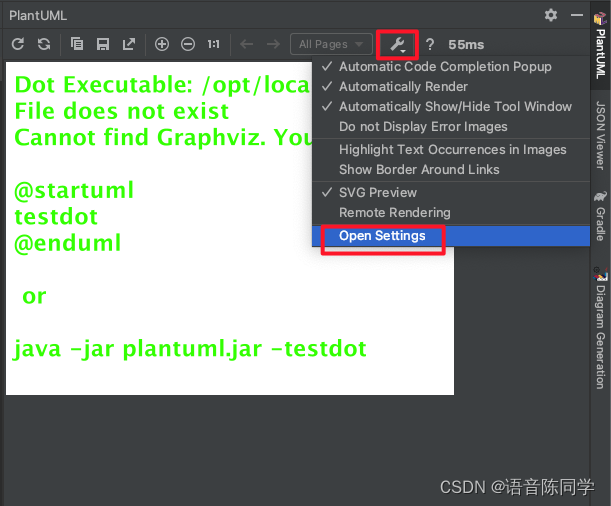

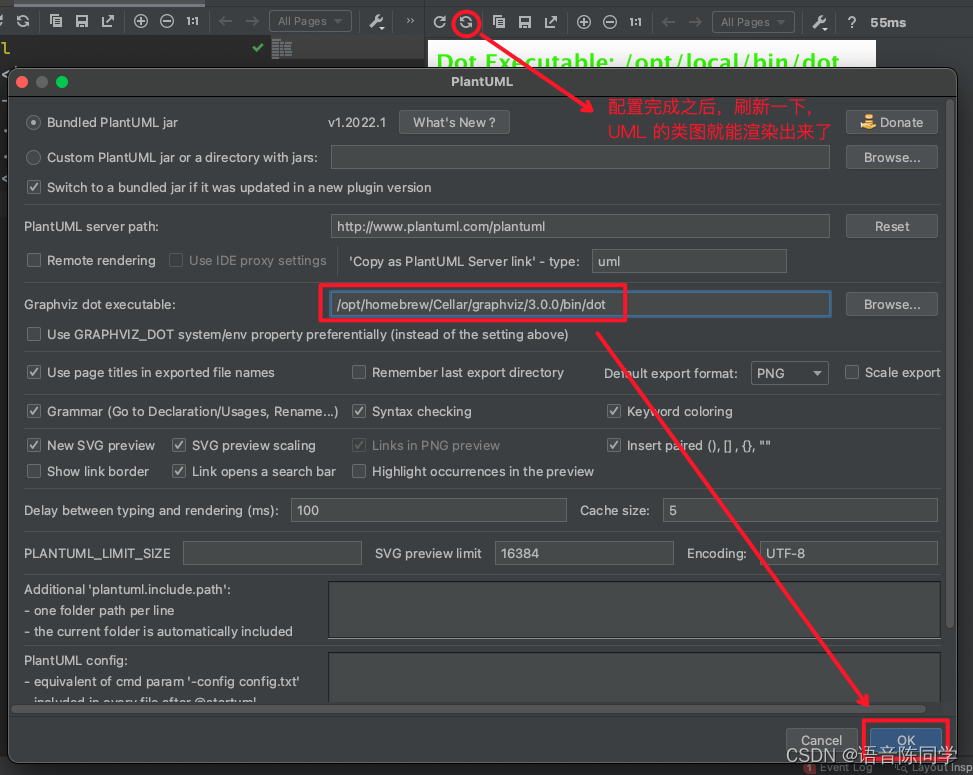

  • 2.配置Graphviz dot 的路径
    在这里插入图片描述
    在这里插入图片描述
