仪表板断面_【干货】内外饰仪表板安装断面设计规范

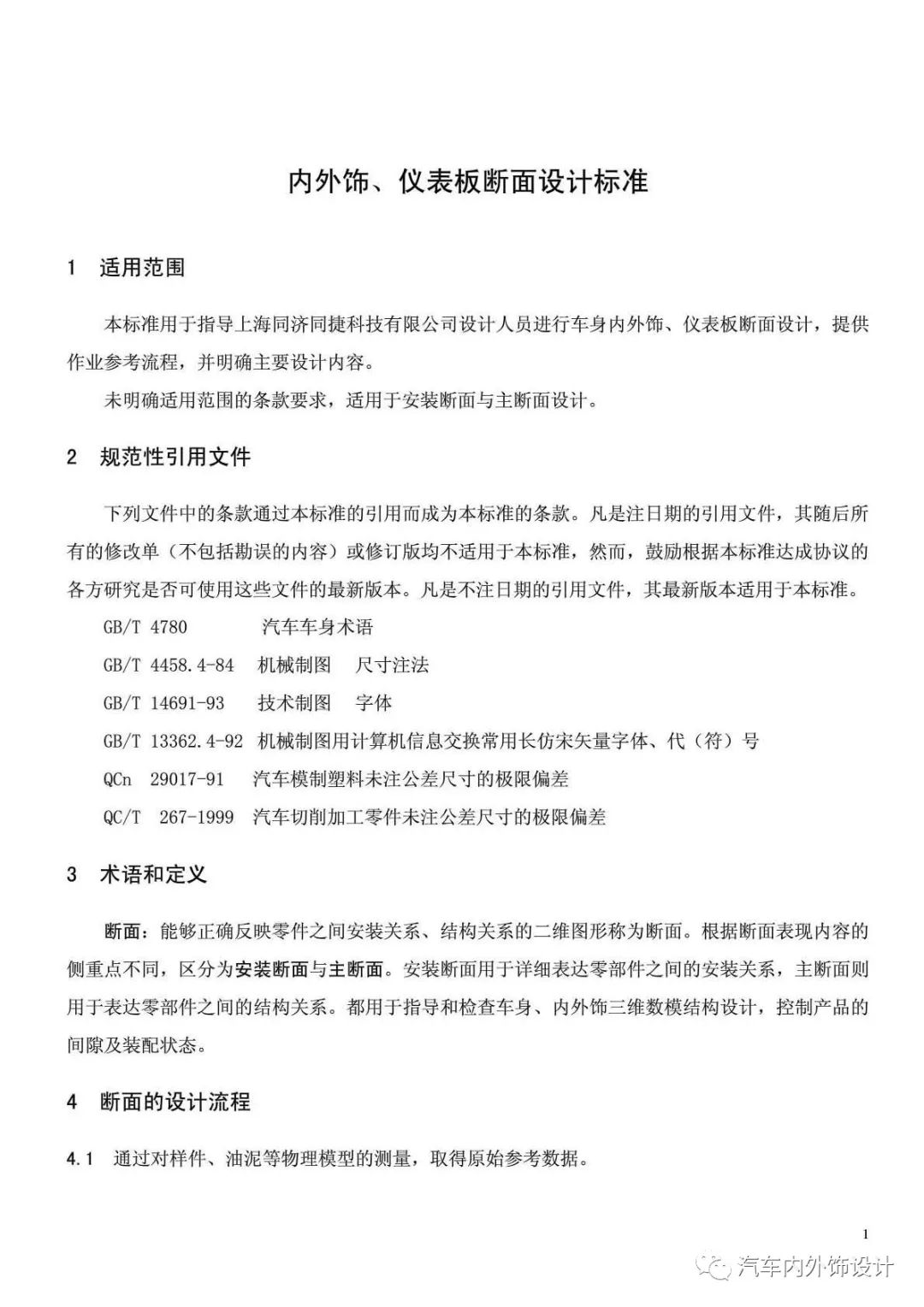

内饰断面

顾名思义就是内饰设计时所使用的断面，具体就是在零件的典型结构处或者与其他零件的典型配合处的2D截面。是内饰设计过程中非常重要的一个环节，主要包含典型断面设计和主断面设计两个阶段。内饰断面设计和完善贯穿于造型设计直至结构设计完成的整个过程。

分类

断面设计主要分为典型断面(Typical Section)设计和主断面(Master Section)设计。根据断面表达的内容的不同又可以将断面分为外观断面和结构断面。

典型断面是为初步造型提供参考的、体现最基本概念的断面。一般情况下，典型断面都是最基本最常用的一些结构断面。

主断面是指经过可行性分析后确认的应用于本次开发车型的结构断面。主断面是在典型断面的基础上，适于本系统的具体断面。换言之，典型断面是设计概念，主断面是采用的具体结构。

外观断面是指用来反映内饰系统可见外表零件与周边零件间搭接关系的截面图。

结构断面是指用来反映内饰系统零件之间或与其他零件的安装配合关系的断面。

断面设计的目的

直观的反映了零件的内部安装、定位结构、零件厚度、搭配间隙、配合面差、布置空间、运动校核等信息，使设计工程一目了 然的对此作出判断。

断面设计在内饰设计过程中的作用

(1)      体现内饰设计的结构方案，是连接造型面到最终内饰数模设计的桥梁；

(2)      检查和控制关键造型特征以及内饰系统的间隙面差；

(3)      校核和确认内饰运动件的运动可行性；

(4)      明确每个内饰零件的拔模方向和拔模角度；

(5)      明确零件之间的定位、配合及安装形式 ；

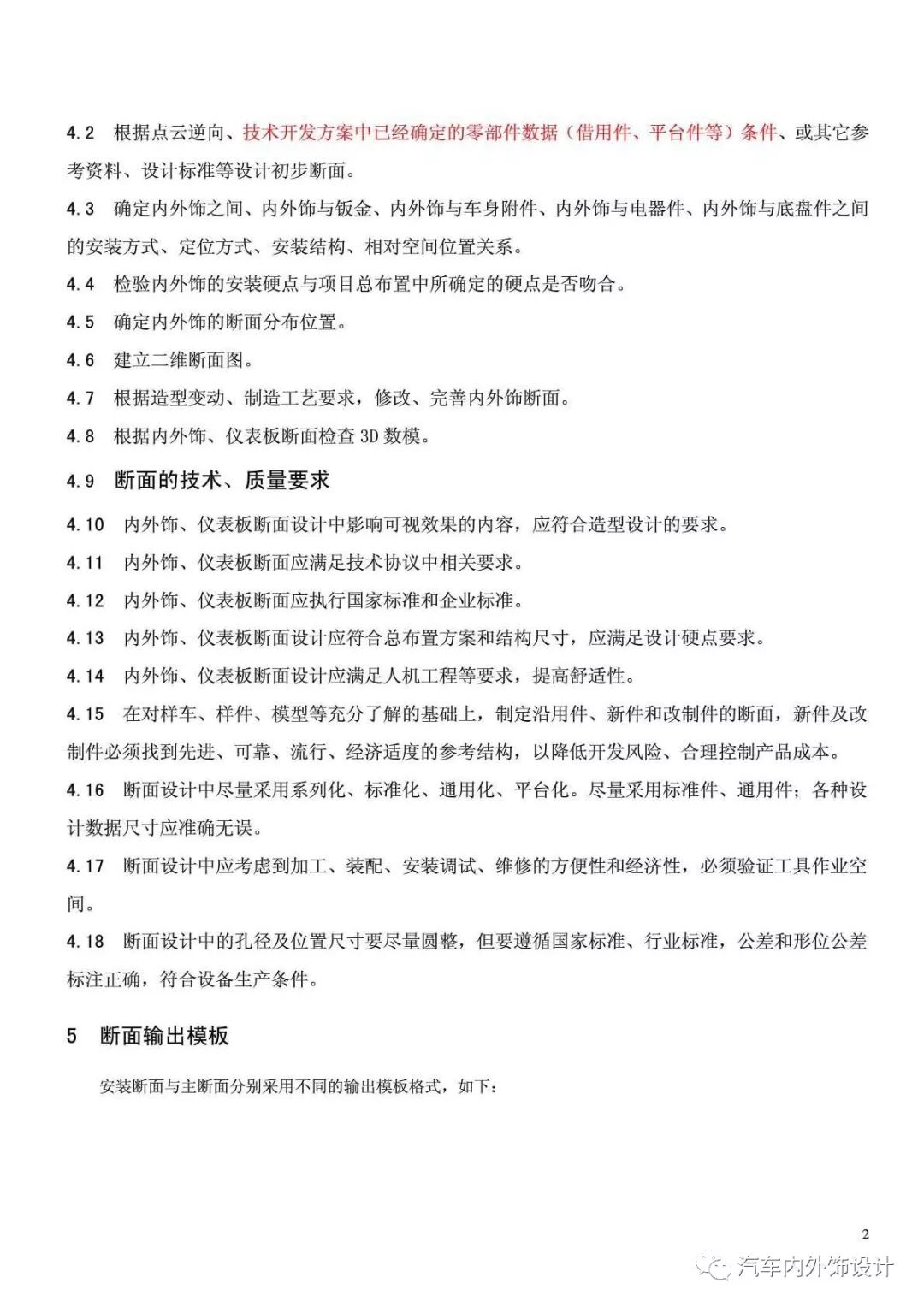

断面设计要求：

1、 选取的断面应能反映内饰系统与系统外部件(主要指车身、底盘、电器等分组)的装配搭接关系，重点表达安装、定位部分；应尽可能多地反映该处的特征信息，密封件的安装方式；

2、 变形件的装配状态为非变形状态，部件安装到位；

3、 对于左右对称件只绘制左侧断面；

4、 对于开闭件必须绘制闭合和开启两种极限状态；

5、 应将位于剖切区域内的所有零件按装配状态剖切，安装密封件的剖切断面的方向为法向，所有体现周边间隙剖切断面的方向为法向，其它剖切部位的断面应平行于坐标轴方向；

6、 断面中的标准件应按机械制图要求绘制；

7、 断面可以是手绘格式或其他平面格式(为了便于交流和修改，一般情况下为各种设计软件的2D图)。
