Autocad实战教程-线切割画链轮

今天小编为各位朋友准备的内容是Autocad实战教程-线切割画链轮，希望能对各位朋友有所帮助。

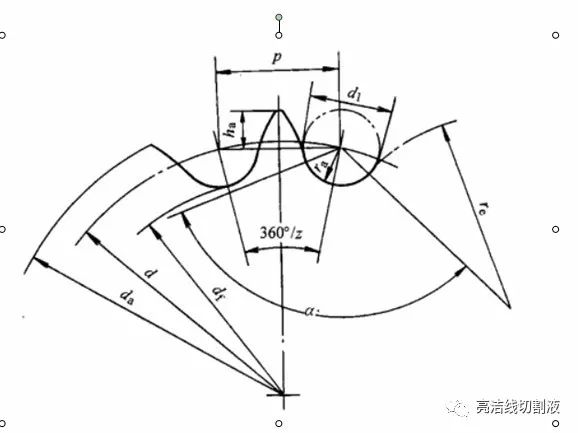

用AutoCAD绘制链轮首先要知道一些参数：d1为链条滚子直径(套铜直径)、p为节距(链条两孔中心的距离也是链轮的节距)、z为齿数、a为齿沟角、d为分度圆直径、ra为齿根圆弧半径、re为齿面圆弧半径、da为齿顶圆直径、df为齿根圆弧直径、ha为分度圆弦齿高。

例如：

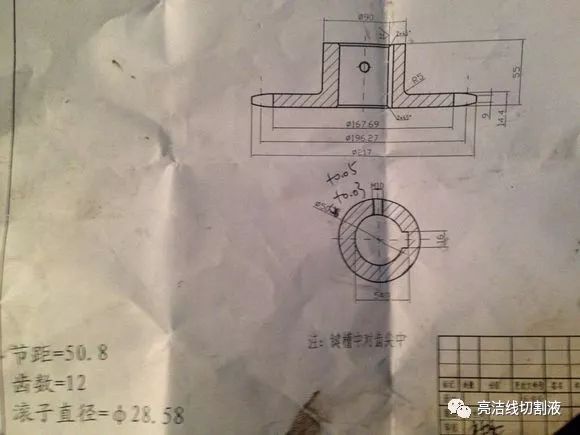

割的链轮图

第一步计算分度圆直径

d=p÷sin(180÷z)

d=50.8/sin(180/12)=196.276

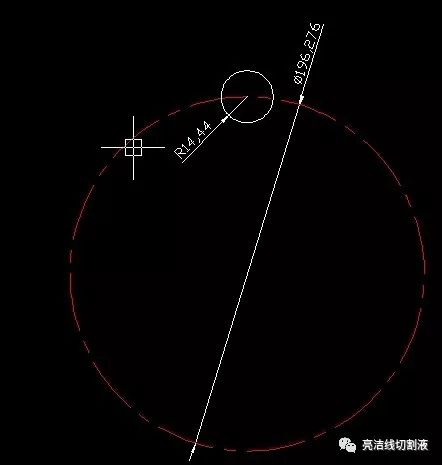

第二步画齿根

计算滚子直径:

根据公式ra最大值＝0.505d1+0.069×3＝0.505×28.58+0.069×3＝14.6399

ra最小值＝0.505d1＝0.505×28.58＝14.4329绘制链轮时最好取中间值不要超过最大值(否则与链条配合时会卡死)，也不要小于最小值(骑过自行车的多知道链轮磨损了就会掉链就是这个道理)ra中间值要在最大和最小之间。本例取14.44

第三步画齿沟角根据公式a最大值＝140－90÷z＝140－90÷12＝132.5

a最小值＝120－90÷z＝120－90÷12＝112.5

取齿沟角为132.5度

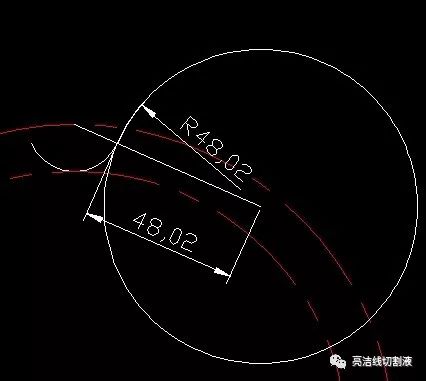

第四步画齿面圆弧半径根据公式re最大值＝0.008d1(z2+180)＝0.008×28.58×(12的平方+180)＝74.07936

re最小值＝0.12d1(z+2)＝0.12×28.58×(12+2)＝48.02

取最小值:

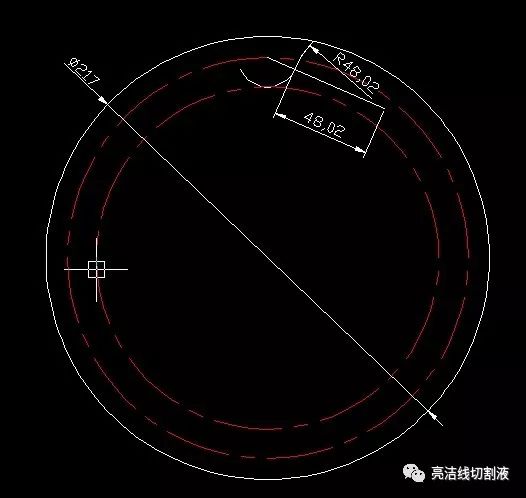

第五步画齿顶圆217

第六步修剪：

第七步，镜像

第八步，阵列出12齿

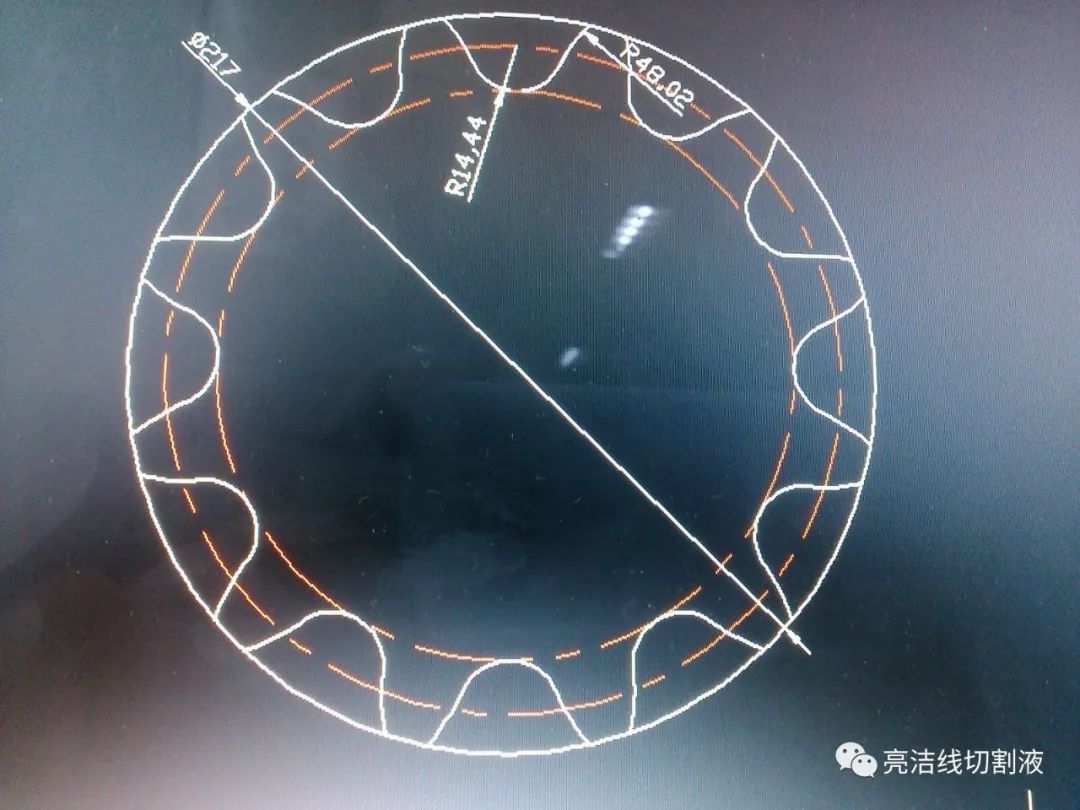

第九步修剪完成全图

总结：

用AutoCAD绘制链轮首先要知道一些参数：

d1为链条滚子直径(套铜直径)

p为节距(链条两孔中心的距离也是链轮的节距)

z为齿数

a为齿沟角

d为分度圆直径

ra为齿根圆弧半径

re为齿面圆弧半径

da为齿顶圆直径

df为齿根圆弧直径

ha为分度圆弦齿高。

第二步画齿根

计算滚子直径，根据公式

ra最大值＝0.505d1+0.069×3=0.505×28.58+0.069×3＝14.6399

ra最小值＝0.505d1＝0.505×28.58＝14.4329

绘制链轮时最好取中间值，不要超过最大值(否则与链条配合时会卡死)，也不要小于最小值(骑过自行车的多知道链轮磨损了就会掉链就是这个道理)

ra中间值要在最大和最小之间。本例取14.44。
