之前很多文章中都提到“系统变量 ”这个词，系统变量到底是什么呢？

系统变量并不是CAD软件里特有的概念，变量来源于数学，是计算机语言中能储存计算结果或能表示值的抽象概念，简单地说就是一个参数。CAD的系统变量用于存储操作环境设置、图形信息和一些命令的设置(或值)等。

系统变量的作用和类型

CAD利用系统变量可以显示当前状态，也可控制CAD的某些功能和设计环境、命令的工作方式，在选项设置、草图设置对话框中的很多参数都有对应的系统变量，如下图所示。

虽说大多数情况我们会在上述设置对话框中去设置一些参数值，但简单了解一下系统变量的类型和设置方法对于理解和学习CAD是有帮助的，而且有时候直接设置变量值会比到选项对话框找参数更直接。

系统变量通常是6-10个字符的英文简写，当然也有个别变量名字长度达到20个字符，如果英文水平可以，其实并不难记。

系统变量用途不同，参数值类型也不同，比如有：整数型、实数型、点、开关或文本字符串等，具体类型如下表所示。

类型	说明
整数型(用于选择)	该类型的变量用不同的整数值来确定相应的状态，如变量SNAPMODE(捕捉模式，用于开关栅格捕捉F9)、OSMODE(对象捕捉模式，用于设置打开了哪些对象捕捉选项，每种对象捕捉方式对应着1、2、4、8、16等数值，同时选中多个捕捉方式时，这些数值加起来就是OSMODE的值)等
整数型(用于数值)	该类型的变量用不同的整数值来进行设置，如变量GRIPSIZE(夹点大小，按像素点的数量设置)、ZOOMFACTOR(缩放因子，按百分比的数值进行设置)
实数型	该类型的变量用于保存实数值，如变量AREA(记录测量的面积值)、TEXTSIZE(文字的高度设置)
点型(用于坐标)	该类型的变量用于保存坐标点，如变量LIMMAX(图纸界限的左下角点坐标)、SNAPBASE(UCS坐标系原点的位置)
点型(用于距离)	该类型的变量用于保存X，Y方向的距离值，如变量GRIDUNIT(X、Y轴向栅格间距)、SCREENSIZE(图形窗口的长宽值，按像素点数来计算)
开关	该类型的变量具有ON/OFF两种状态，用于设置状态的开关，如HIDETEXT(消隐时是否处理文字)、LWDISPLAY(是否显示线宽).大多数可以用0和1表示关和开，但有的变量只能输入ON或OFF
文本字符串	该类型的变量用于保存字符串，如变量DWGNAME(当前图纸的文件名)、SAVEFILE(自动保存文件的扩展名，高版本可以显示最近自动保存的文件)

有些系统变量具有只读属性，用户只能查看而不能修改只读变量，比如DWGNAME和SCREENSIZE，输入变量名回车后会显示变量值并提示变量是只读的，如下图所示。

而对于没有只读属性的系统变量，用户可以在命令行中输入系统变量名或者使用SETVAR命令来改变这些变量的值。

系统变量的查看和设置

一个系统变量的值可以通过相关的命令来改变。例如当使用DIST命令查询距离时，只读系统变量DISTANCE将自动保持最后一个DIST命令的查询结果。大多数人不会去记这些系统变量，而会在选项、草图设置等对话框来设置系统变量。

除此之外，用户可通过下面两种方式直接查看和设置系统变量：

1、在命令提示下，直接输入系统变量名并按回车或空格键确定。对于只读变量，系统将显示其变量值。而对于非只读变量，系统在显示其变量值的同时还允许用户输入一个新值来设置该变量。

2、使用SETVAR命令来指定系统变量。对于只读变量，系统将显示其变量值。而对于非只读变量，系统在显示其变量值的同时还允许用户输入一个新值来设置该变量。

SETVAR命令不仅可以对指定的变量进行查看和设置，还使用“?”选项来查看全部的系统变量。对于一些与命令名相同的变量，如AREA等，只能用SETVAR来查看。

SETVAR命令调用方式为：

菜单：【Tools(工具)】→【Inquiry(查询)】→【Set Variable(设置变量)】

SETVAR命令可透明地使用，也就是说可以在执行其他命令的过程中输入'SETVAR来设置某个变量的值。

CAD透明命令是什么?

遇到问题如何查找相关的设置或系统变量

如果在使用过程中没有遇到问题，我们不用关注CAD的系统变量，但如果CAD或某张图纸出现了问题，有什么办法能快速找出问题出在哪儿，是否跟哪个设置和系统变量有关呢？

系统变量监视器

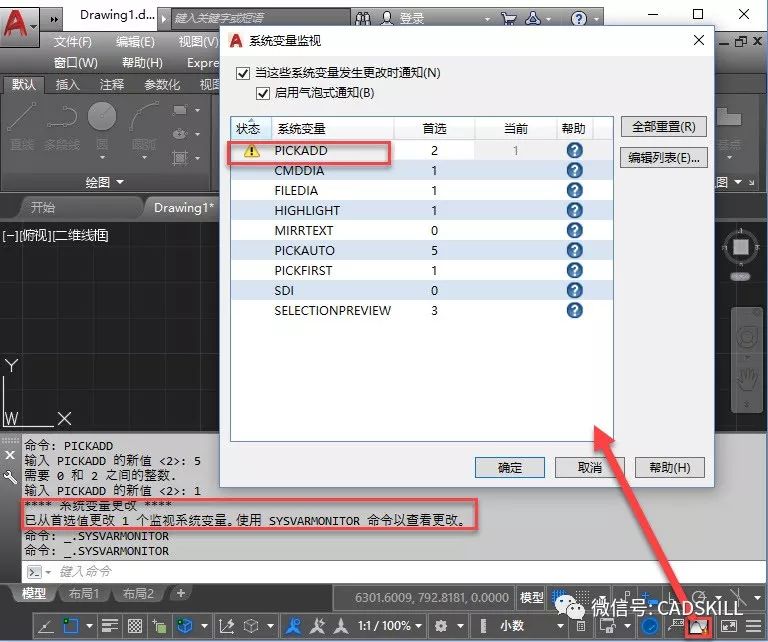

在AUTOCAD高版本会监视一些关键变量的变化，如果这些变量被修改时，比如我们修改了累加选择PICKADD的变量后，命令行会提示关键系统变量被修改，同时状态栏右下角会弹出气泡提示，双击可以打开“系统变量监视器”，如下图所示。

也可以直接输入命令SYSVARMONITOR打开此对话框，在此对话框中可以编辑要监视的系统变量列表。

但很多情况下被修改的并不是列表中的变量，而是其他变量，遇到这类问题，我们可以通过现象到网上去找一下答案，也可以自己想办法从设置和系统变量里中去找答案，方法有下面几种：

1、到相关的设置对话框中看看是否有相关选项

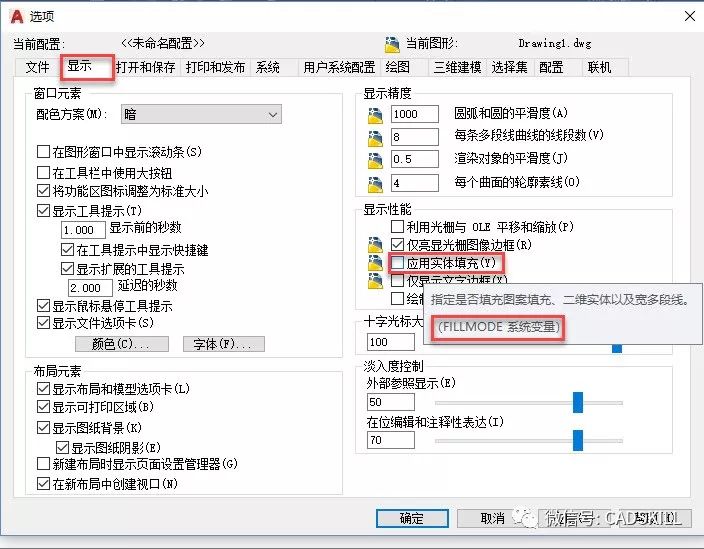

CAD的设置选项主要集中在选项OP对话框、草图设置DSETTINGS等几个对话框中，如果遇到一些显示、选择、绘图辅助工具等相关问题，可以先去这些对话框里去找找有没有相关设置。比如填充不显示，就可以到选项对话框的显示选项卡中找一下相关设置，如下图所示。

如果有时间的话，不妨将选项、草图设置、图层、单位等常用对话框中的一些选项都简单浏览一遍，不必都记住，但有个印象就好，以后遇到问题的时候可以先想想这些对话框是否有相关设置，解决问题就会简单很多。

2、通过帮助查看系统变量

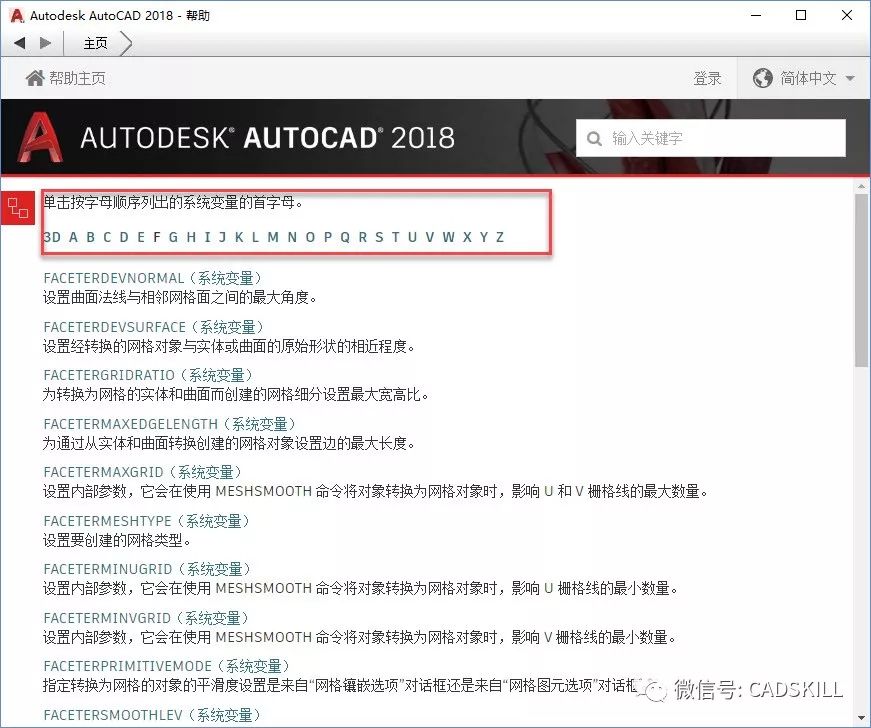

CAD的帮助中列出了所有的系统变量，低版本的安装包中就包含了系统变量的帮助，高版本默认是在线帮助，也可以下载脱机帮助。但命令和系统变量的帮助都是类似的，是以首字母作为索引的，要想找到需要的系统变量，必须对相关的对象或命令的英文有一定了解，同样是填充不显示的问题，填充的命令是HATCH，首先会去看一下H开头的变量，找不到就需要根据英文单词填充FILL再去找相关的变量，如下图所示。

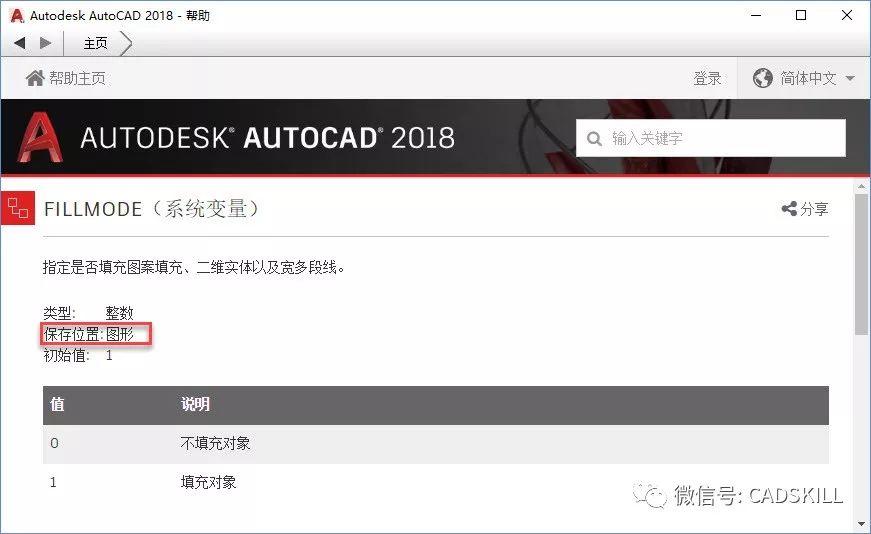

网上流传的任何系统变量大全都不如CAD的帮助全，帮助中不仅会介绍系统变量的作用、类型，还会告诉我们变量是保存在注册表还是图纸中，比如控制填充显示的FILLMODE是保存在图纸中的，而控制文件对话框是否显示的FILEDIA是保存在注册表的，如下图所示。

为什么CAD打开图纸提示输入字体名而无法正常打开？

3、利用动态输入和命令行的提示(自动完成)

在浩辰CAD或AUTOCAD的高版本中输入命令的时候，当输入一个或两个字母后，会自动提示包含这些字母的命令和系统变量，如果英文还可以，并对CAD系统变量的命名规则有一定了解的话，没有必要直接去帮助里去查找，可以先直接输入一两个字母，在弹出的提示列表中看看有没有类似的变量，如果有的话，再到帮助里去看具体的说明。比如之前有网友问有没有办法在高版本CAD中显示填充对话框，我之前也不确定，但我知道填充相关变量都是H或HP开头，在我输入HP后，就看到所有HP开头的跟填充相关的变量，如下图所示。
