简介：本资料深入探讨了电子行业中复合电介质材料及其在电路基板中的应用。复合电介质是由多种材料组成，树脂组合物作为核心部分影响其电性能和机械性能。复合电介质能提高介电常数、降低损耗、增强热稳定性及机械强度。材料选择和设计对于优化电路性能、减少功率损耗、提升设备可靠性至关重要。树脂组合物通过改性提供基体材料所需的特性。复合电介质在高频通信设备等领域的应用，能够减小器件尺寸、提高集成度、降低信号损耗，提升整体性能。设计电路基板时，考虑介电常数、损耗、热膨胀系数、机械强度、耐热性等关键因素至关重要。随着技术的发展，复合电介质需求多样化，对性能提出更高要求。本资料为电子工程师等专业技术人员提供了宝贵的知识，指导材料选择与应用。

1. 复合电介质组成及特性

复合电介质是由两种或两种以上不同的材料构成的介质，这些材料的组合能够表现出单一材料所不具备的独特电学、热学及机械性能。在电子设备中，复合电介质不仅提高了组件的电气性能，而且对电子设备的整体稳定性也至关重要。

1.1 复合电介质的分类

复合电介质根据其结构和性质可以大致分为以下几类：

• 层状复合电介质 ：通常由不同性质的材料层叠而成，适用于需要在垂直方向上提供特定电气性能的场合。
• 填充复合电介质 ：将具有特定功能的填料分散于基质材料中，这类复合电介质可以优化导热性、机械强度等。
• 纤维增强复合电介质 ：结合了导电纤维的复合材料，广泛应用于增强电介质的机械强度和耐热性能。

1.2 复合电介质的性质

复合电介质的性质通常包括：

• 介电常数 ：影响电容器储能能力的重要参数，对于高频应用尤其重要。
• 损耗因素 ：描述材料在交变电场中能量损耗的量度，低损耗材料更受欢迎。
• 击穿强度 ：决定电介质在多大电场强度下会失效的关键指标，它直接关系到电子设备的安全性。

了解和掌握这些基本分类和性质，对于设计和选择符合特定应用场景的复合电介质至关重要。接下来的章节将进一步探讨树脂组合物在复合电介质中的作用及其改性技术。

2. 树脂组合物的作用与改性

2.1 树脂组合物的组成要素

2.1.1 不同树脂的种类与性质

在复合电介质技术中，树脂作为关键的聚合物基体，扮演着至关重要的角色。根据其化学性质和结构，树脂大致可分为热固性和热塑性两大类。

• 热固性树脂 ，如环氧树脂和酚醛树脂，具有良好的热稳定性和机械强度。它们在固化后会形成坚硬且稳定的三维网络结构。环氧树脂以其优异的粘结力、电绝缘性以及化学稳定性，在电子封装领域广泛应用。

graph LR
A[热固性树脂]
A --> B[环氧树脂]
A --> C[酚醛树脂]
A --> D[不饱和聚酯树脂]

B --> E[粘结力]
B --> F[电绝缘性]
B --> G[化学稳定性]

• 热塑性树脂 ，例如聚乙烯和聚四氟乙烯（PTFE），则以其良好的加工性能和物理性质受到青睐。热塑性树脂加热后可以软化或熔化，冷却后又能重新固化，这一特性使其易于加工成复杂形状的制品。

graph LR
A[热塑性树脂]
A --> B[聚乙烯]
A --> C[聚四氟乙烯(PTFE)]
A --> D[聚酰亚胺]

B --> E[加工便利性]
C --> F[化学惰性]
D --> G[耐热性]

在选择树脂组合物的成分时，需要根据具体应用场景的需求进行权衡，如在高温环境下工作的电子设备可能更倾向于使用热固性树脂。

2.1.2 填充材料的功能与选择标准

为了提高树脂组合物的物理和化学性能，通常会加入各种填充材料。这些填充材料包括但不限于：

• 无机填料 ，如氧化铝、碳化硅等，它们可以提高材料的热导率和机械强度；
• 玻璃纤维 ，能显著增强材料的抗拉伸强度和尺寸稳定性；
• 导电填料 ，如碳黑或金属粉末，它们用于提升材料的导电性或电磁屏蔽性能。

选择填充材料时应考虑的几个标准包括：

1. 化学兼容性 ：填充材料应与树脂基体化学上相容，以避免反应导致性能下降；
2. 热稳定性 ：材料应能承受目标应用中的温度变化，不发生降解；
3. 分散性 ：均匀分散在树脂中，无明显团聚现象；
4. 粒径和形状 ：影响复合材料的机械和电性能。

2.2 改性技术对树脂组合物性能的影响

2.2.1 化学改性方法

化学改性是通过引入新的官能团或改变现有官能团来改善树脂的性能。例如，通过环氧基团的添加或改性，可以提高环氧树脂的耐温性和耐化学性。

化学改性的操作步骤通常包括：

1. 反应物选择 ：根据改性目标选择合适的改性剂，如酸酐、胺类等；
2. 反应条件设定 ：确定反应温度、时间、催化剂等条件；
3. 改性剂的添加 ：在搅拌的情况下，缓慢加入改性剂至树脂中；
4. 后处理 ：固化和/或后固化处理，以确保改性充分和性能稳定。

改性后的树脂在机械性能、热稳定性、耐化学品性和电绝缘性等方面均可得到明显提升。

2.2.2 物理改性方法

物理改性是指通过物理手段改变树脂的形态和结构，以提高其性能。常见的物理改性方法包括共混和填充改性。

• 共混改性 ：将两种或多种不同类型的树脂进行物理混合，以期达到性能上的互补；
• 填充改性 ：通过添加无机或有机填充材料来改善树脂的物理和化学特性。

物理改性方法的优点在于操作简便、成本较低，但改性效果可能不如化学改性显著。

2.2.3 纳米技术在改性中的应用

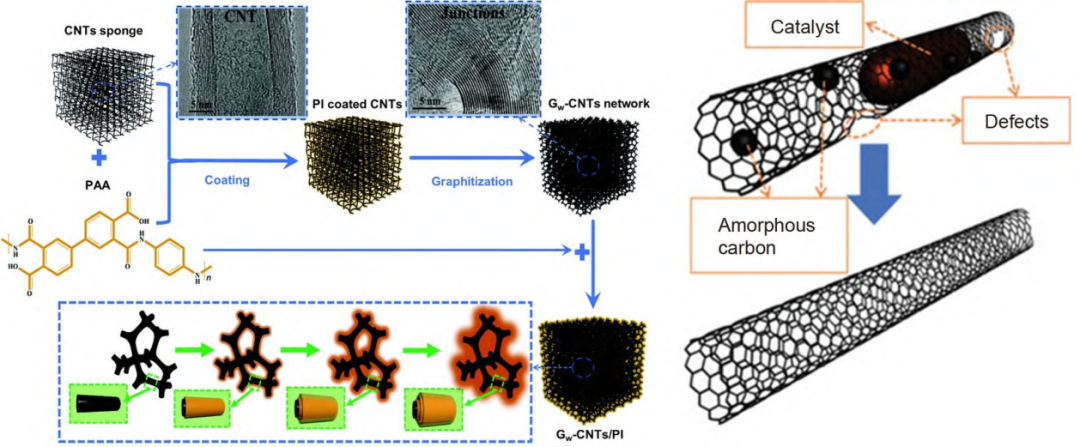

纳米技术的应用为树脂改性带来了新的可能性。纳米填料如纳米粒子、碳纳米管、石墨烯等，由于其极高的表面积与体积比，可以赋予复合材料独特的性能。

纳米复合材料的制备过程通常涉及：

1. 纳米填料的分散 ：利用超声波分散、机械搅拌或高剪切混合等方式在树脂基体中均匀分散纳米填料；
2. 复合材料的制备 ：采用模压、注塑或其他成型技术制备复合材料；
3. 性能测试与表征 ：对复合材料进行力学、热学、电学等方面的测试和表征。

纳米改性显著提升了复合材料的力学性能、热稳定性和电性能，但存在纳米粒子团聚及成本较高的挑战。

在下一章节中，我们将深入探讨复合电介质在电路基板中的应用及其作用机制。

3. 复合电介质在电路基板中的应用

电路基板作为电子设备中最为核心的组件，承载着众多电子元器件，并为它们提供物理支撑和电气连接。复合电介质，通过其独特的绝缘、耐热和机械特性，为电路基板带来了创新和优化的可能性。本章节将深入探讨复合电介质在电路基板中的应用，以及这些应用所带来的性能优势。

3.1 复合电介质在基板中的作用机制

3.1.1 电介质层的绝缘特性

在电路基板中，复合电介质主要以层的形式存在，这层介质层的首要功能便是提供绝缘，确保电子设备在运行过程中的电流仅沿着预定的路径流动，避免因漏电或短路造成损坏。

在探讨电介质层的绝缘特性时，我们不得不提到介电常数，它是一个衡量材料储存电荷能力的物理量。复合电介质拥有较低的介电常数，这使得信号传输的损失减小，进而提升电路的整体性能。复合电介质内部通常含有微孔结构，这些微孔可以降低材料的介电常数，从而减少电容效应的影响。

flowchart LR
    A[电流路径] -->|绝缘层| B[电介质层]
    B -->|储存电荷| C[低介电常数]
    C -->|减少信号损失| D[提升电路性能]

3.1.2 介质层对热管理的贡献

除了绝缘特性外，复合电介质层的热管理能力同样重要。随着电子设备功率的不断提升，产生的热量也在增加，有效的热管理成为保障设备稳定运行的关键。复合电介质的热导率较高，能够快速将热从热源传导出去，分散热量集中区域，防止局部过热。

flowchart LR
    A[热源产生热量] -->|高热导率| B[热传导]
    B -->|分散热量| C[温度均化]
    C -->|保持设备稳定性| D[长期运行]

3.2 应用案例分析

3.2.1 高频电路中的应用实例

在高频电路应用中，复合电介质在保持信号完整性方面起到了至关重要的作用。高频电路对信号传播的损耗非常敏感，低介电常数和低介电损耗因数的复合电介质能够减少信号的衰减，确保了高频信号能够远距离、无损地传输。

例如，多层陶瓷基板（MLCC）就是利用复合电介质在高频电路中的应用实例。它们不仅减少了信号的干扰，还能够实现更高的电路密度，使得电子设备在更小的空间内实现了更复杂的功能。

3.2.2 高密度集成电路板的应用

随着微电子技术的迅速发展，高密度集成电路板（HDI）对于电路基板材料的要求愈发严格。复合电介质因为其优异的热性能、电气性能和机械性能，成为了HDI的理想选择。

高密度集成电路板通常会应用到先进的封装技术，如倒装芯片（Flip Chip）技术，该技术的封装密度高、信号传输速度快。复合电介质可以有效管理这些集成度高的芯片所产生的热量，确保芯片不会因为过热而失效。

结语

复合电介质在电路基板中的应用不仅限于绝缘和热管理，它们在优化电路布局、减少信号损耗、提升电路整体性能等方面同样发挥了重要作用。在未来的电子设备设计中，复合电介质的应用将会更加广泛，其在电子设备小型化、轻量化和高效率化中将扮演着至关重要的角色。

4. 提升电子设备性能的方法

在今天这个技术日新月异的时代，电子设备的性能提升是所有制造商所追求的目标。这一章节将深入探讨影响电子设备性能的电路基板设计优化策略，以及提高电子设备稳定性的关键技术。

4.1 电路基板设计的优化策略

电路基板是电子设备的核心组件之一，其设计的合理性直接影响到设备的整体性能。优化策略的实施需要综合考虑多方面因素，从而达到提升性能的目的。

4.1.1 材料选择对性能提升的影响

基板材料的电性能直接决定了电子设备的信号传输效率和频率响应能力。一个性能优异的电路基板，需要具备高介电常数、低损耗因子和高热导率等属性。为此，需要根据应用场景选择适合的基板材料，例如在高频应用中，聚四氟乙烯（PTFE）基材表现优异，而在高频且对成本敏感的环境中，FR4则是常用选择。

为了进一步说明，这里给出一个典型的基板材料性能对比表格：

| 材料类型 | 介电常数 | 损耗因子 | 热导率(W/mK) | 应用场景 | | --- | --- | --- | --- | --- | | FR4 | 4.5 | 0.015 | 0.3 | 通用电子设备 | | PTFE | 2.1 | 0.0009 | 0.25 | 高频通信设备 | | 陶瓷基板 | 9.5 | 0.001 | 2.0 | 高功率电子设备 |

表 4.1 - 不同基板材料性能对比

4.1.2 多层板设计的创新途径

多层电路板设计是一种提高电路密度、缩小设备尺寸的有效方式。创新的途径包括但不限于采用盲孔（blind vias）、埋孔（buried vias）技术，以及实施高密度互连（HDI）技术。这些技术可以降低互连距离，减少信号损耗，从而提升整体性能。

下面的mermaid流程图展示了HDI技术在多层电路板设计中的应用：

graph LR
A[开始] --> B[设计HDI结构]
B --> C[使用盲孔与埋孔技术]
C --> D[增加导电层]
D --> E[优化信号传输路径]
E --> F[完成多层板设计]

图 4.1 - HDI技术在多层板设计中的应用流程

4.2 提升电子设备稳定性的技术

电子设备的稳定性是其性能的另一个重要指标。在本章节的这部分，我们重点讨论提升电子设备热稳定性和机械稳定性的技术。

4.2.1 热稳定性提升技术

热稳定性是确保电子设备在高温环境中长时间稳定运行的关键。采用高效的散热材料和散热结构设计是提升热稳定性的主要技术手段。例如，利用热导率较高的金属材料或者陶瓷基板作为散热材料，以及采用散热片、风扇或液冷系统等方式进行热管理。

以下代码块展示了一个简单的热管理系统的控制逻辑：

def thermal_management(system_temp):
    """
    根据系统温度调整冷却方式。
    :param system_temp: 系统温度
    :return: 选用的散热方式
    """
    if system_temp < 50:
        return "无需冷却"
    elif 50 <= system_temp < 70:
        return "风扇散热"
    elif 70 <= system_temp < 100:
        return "散热片散热"
    else:
        return "液冷散热"

# 示例
print(thermal_management(30))  # 输出: 无需冷却
print(thermal_management(60))  # 输出: 风扇散热
print(thermal_management(80))  # 输出: 散热片散热
print(thermal_management(110)) # 输出: 液冷散热

代码 4.1 - 热管理系统控制逻辑

4.2.2 机械稳定性提升技术

机械稳定性关注的是电子设备在运输或使用过程中抵御机械冲击的能力。这通常涉及电路板和组件的加固设计，如采用更坚固的外壳，增加减震材料，以及优化电路板布局减少应力集中区域。

针对机械稳定性的设计，下面提供了一个电路板加固设计的示例代码块：

def board_reinforcement(board_design):
    """
    根据电路板设计，评估并提出加固建议。
    :param board_design: 电路板设计参数
    :return: 加固建议
    """
    if board_design['vibration_level'] > 3:
        return "增加减震材料"
    if board_design['impact_force'] > 5:
        return "加固支撑结构"
    return "无需特别加固"

在应用上述加固设计时，必须考虑到可能增加的重量和成本，因此在实施前进行详尽的分析和测试是必要的。

以上为第四章“提升电子设备性能的方法”的详细解读，涵盖了从电路基板设计到提升稳定性的关键技术和策略，每一项技术背后都有相应的理论和实践支持。通过这些综合性的方法和措施，制造商可以显著改善他们的产品性能，满足不断增长的市场需求。

5. 电路基板设计中的材料考量

随着电子设备的性能要求不断提升，电路基板的设计和材料选择也变得越来越关键。本章节将深入探讨在电路基板设计中如何考量材料的选择，并分析高性能复合电介质的需求以及所面临的挑战和未来发展。

5.1 电路基板材料的选型标准

在电路基板的设计过程中，材料的选型是决定最终产品性能的重要因素之一。电路基板材料的选择需要遵循以下几个标准：

5.1.1 材料电性能的评价标准

电路基板的电性能包括介电常数、介电损耗、击穿电压等参数。高介电常数可以提供更好的信号完整性，但可能会增加信号传输损耗。介电损耗越低，信号在介质中的衰减就越小，从而提高电路效率。击穿电压决定了基板材料在高电压下的稳定性和耐电击穿能力。

graph TD
    A[开始选型] --> B{材料电性能}
    B --> |介电常数| C[高介电常数提高信号完整性]
    B --> |介电损耗| D[低介电损耗减少信号衰减]
    B --> |击穿电压| E[高击穿电压确保稳定性]

5.1.2 材料热性能的评价标准

热性能包括热导率、热膨胀系数等。高热导率有助于有效分散电子设备在运行中产生的热量，而低热膨胀系数可以保证在温度变化下电路尺寸的稳定性。

5.2 高性能复合电介质的需求分析

不同的电路应用对复合电介质有不同的需求。以下是两种典型应用场景的需求分析：

5.2.1 高频电路的需求

高频电路对介质层的介电常数和介电损耗有更为严格的要求。由于信号的频率很高，介质层的损耗会显著影响信号的质量。此外，高频电路还要求材料具备良好的热管理能力，以保证长时间运行的稳定性。

graph TD
    A[高频电路需求分析] --> B[低介电损耗]
    A --> C[高热导率]
    A --> D[尺寸稳定性]

5.2.2 高功率电路的需求

高功率电路对材料的击穿电压和热导率有更高的要求。由于高功率电路中通过的电流较大，材料必须具备良好的绝缘性能和散热性能，以防止电路过热甚至损坏。

5.3 面临的挑战与未来发展

随着环保要求的日益严格和电子设备性能的不断提升，电路基板材料的选择和设计面临着新的挑战和发展机遇。

5.3.1 环境友好型材料的需求增长

由于环保法规的推行，许多国家和地区开始限制含有有毒元素的电子材料使用，这推动了对环境友好型材料的需求增长。这类材料需要具备可回收、可降解的特性，并且在生产和使用过程中不产生有害物质。

5.3.2 新型复合电介质的开发趋势

随着纳米技术和复合材料科学的进步，新型复合电介质的开发趋势主要集中在提高材料性能的同时降低环境影响。例如，利用纳米填料提升复合材料的电性能和热性能，同时研究生物基或可再生资源作为基材或填料，减少对传统化石资源的依赖。

在电路基板设计中，对材料的考量是确保电子设备性能和稳定性的关键。通过精确的材料选型和不断的技术创新，我们能够应对当前的挑战，并在未来的电子领域中取得新的突破。
