和任何矢量绘图工具一样，您需要在使用中学习并掌握操纵贝塞尔曲线。 在 Affinity Designer 中，钢笔和节点工具有其独到的一套体系...

了解贝塞尔曲线

在类似 Affinity Designer 和 Adobe Illustrator 这样的矢量绘图软件中，贝塞尔曲线被用来建立平滑的曲线路径。

其基础概念是：你可以用空间中的四个点来描述任意曲线：起点

终点

起点的控制点

终点的控制点

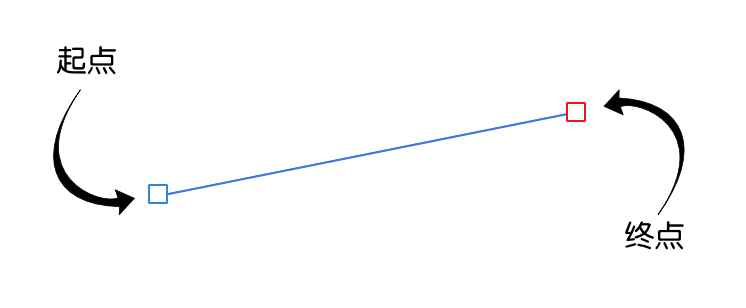

对于直线，你只需要提供起点和终点，就像这样：

在直线中我们并不需要任何控制点。

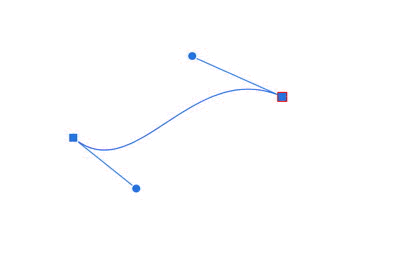

现在让我们看一下曲线的情况：

可以看出，控制点可以用来改变曲线的形状，线条向着控制点的方向弯曲。控制点离得越远，线条的曲率越大。例如，如果我们将控制点移动到起点下方，我们将会得到如下结果：

再来看看移动控制点时曲线的变化：

软件到底是怎么绘制曲线的呢？维基百科为我们提供了一个动图演示：

这里涉及到一大堆数学定理，但所幸你并不需要通过掌握这些方程式来绘画曲线。

节点类型

在 Affinity Designer 中，一共有三种节点类型：尖锐节点

平滑节点

智能节点尖锐节点尖锐节点是直线端点处呈尖锐夹角的节点，在 Affinity Designer 中，尖锐节点以正方形图案显示：

如上图所示，在底部的两个节点很明显是尖锐节点。另外尽管这段线条拥有两个控制点并产生了两条曲线，但是由于曲线并不是平滑连接起来，而是以一定角度折返产生曲线的，所以上方交接处的节点仍然是一个尖锐节点。

事实上，只要两个控制点没有通过直线连接的话，你就会得到一个尖锐的节点。平滑节点下图展示了尖锐节点与平滑节点的差别，图中位于上方的曲线中间节点是一个尖锐节点，而位于下方的曲线由于两个控制点是通过直线连接的，所以线条呈现出完美的弧形，因此中间节点是一个平滑节点，在软件中以实心小圆圈表示。

智能节点智能节点是简化版的平滑节点，它的曲线控制点将由 Affinity Designer 代使用者进行初始化，但后期你仍然可以调整这些控制点，智能节点在软件中以空心小圆圈带一个小圆点来表示。

在下面的动图里展示的，是用户在 Affinity Designer 中以智能节点绘画曲线的过程，可以观察一下智能节点是如何使用的。

关于智能节点的更多介绍，我们将在后面提到。

钢笔工具

钢笔工具可以用来创建曲线，也可以把尖锐节点转换为平滑节点。

要使用钢笔工具，可以通过点击工具栏的钢笔图标：

或者按键盘快捷键“P”键。我强烈建议你学习设计工具使用较为频繁的快捷键进行操作，它可以大幅提高你的生产力

将光标移动到文档中，你会看到钢笔图标下有一个"×"，这时的意思是你将要创建一个新的曲线。

创建曲线

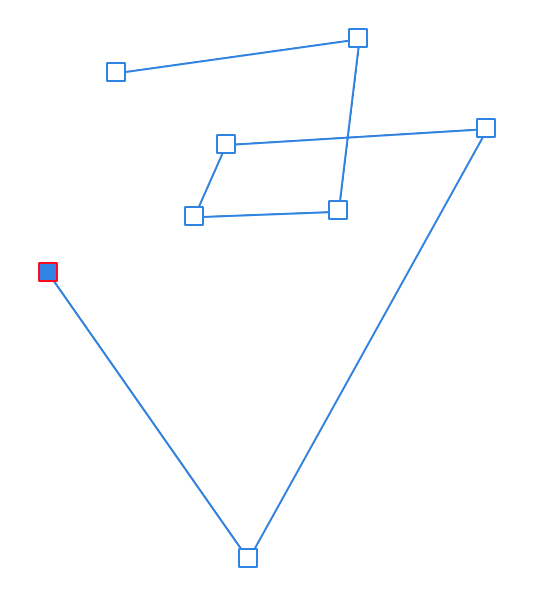

要创建一个曲线，只需要用钢笔工具在文档中随意点击，然后就会得到类似下面的图案：

虽然这个线条没有任何弧度，但它在矢量创作中被称为“曲线”。

红色的小图标代表绘画下一个节点的起始坐标，也是你绘画曲线时最后下笔的位置，当创建新的节点时，最后一个节点就会变成红色。

闭合曲线

要关闭曲线，只需要单击创建的第一个节点。 当你将鼠标悬停在该节点上时，钢笔下方会出现一个小圆圈，这个小图标是告诉你即将闭合曲线。

画一条平滑的曲线

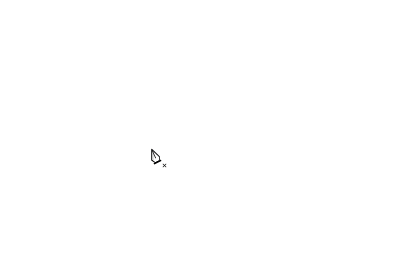

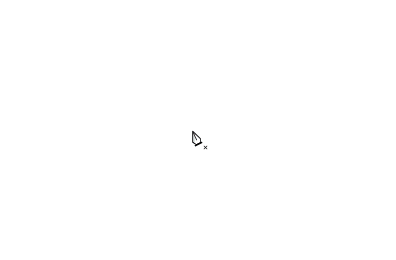

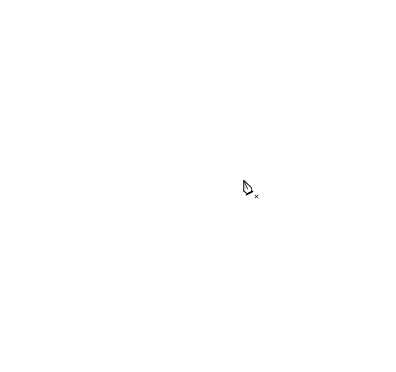

钢笔除了画直线外，还可以画平滑的曲线，只需要在画曲线时以点击拖拽替代单击就可以了。

你也可以在一开始就用直线绘图，然后再用钢笔工具把直线转换为曲线。

从尖锐节点转换到平滑节点

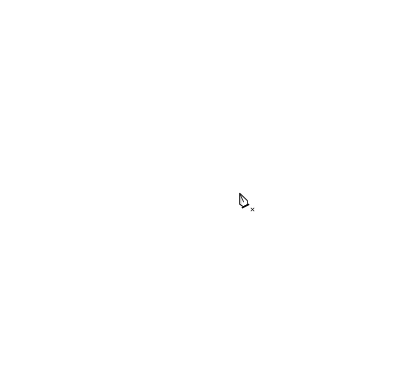

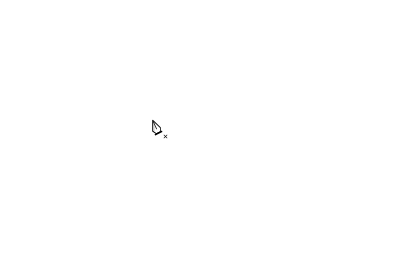

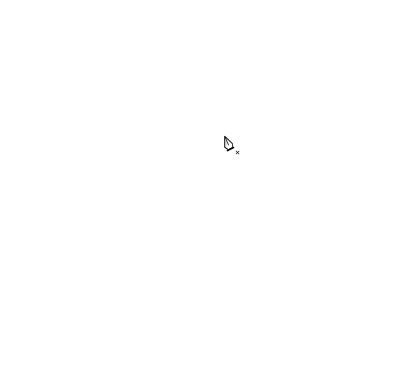

将钢笔工具光标悬停在尖锐节点上时，您会看到钢笔图标下方有一个斜杠，点击该节点拖拽既可把尖锐节点转换成平滑节点。

从平滑节点转换到尖锐节点

如果要将节点从平滑更改为尖锐，即删除其控制点，则可以将钢笔工具光标悬停在平滑节点上，然后按住Alt键点击。

钢笔模式

在 Affinity Designer 里，钢笔拥有4种不同的模式：传统钢笔模式

智能模式

多边形模式

线段模式传统钢笔模式

这是我们一直在各种绘图软件中使用的钢笔模式，我们可以籍此画出直线和贝赛尔曲线。在使用钢笔绘图的过程中，你仍可以像在 Fireworks 或 Illustrator 一样实时调整节点的位置，这个操作在 Affinity Designer 中的快捷键是“空格键”。智能模式

在智能模式下，由 Affinity Designer 决定曲线的平滑程度，这可以用来快速画出大致的曲线轮廓，并且在绘图过程中可以直接拖动智能节点的位置，曲线绘制完成后可以根据实际情况来决定是否需要进行修正，修正后智能节点将自动转变为平滑节点或尖锐节点。

多边形模式

在多边形模式中，你只能创建纯尖锐的节点，在此模式下你不能绘制出平滑的曲线，与智能模式一样，在绘图过程中直接拖动节点，可以更改节点的位置，而不是像传统钢笔模式那样创造出平滑节点。

线段模式

在线段模式下，你只能创建出不闭合、不连续的直线。

在绘图过程中你可以像在智能模式和多边形模式一样，直接拖动节点调整位置，在松开鼠标按键后会马上进入新线段的绘制，这意味着你无法画出连续封闭的多段直线。

节点工具

使用笔工具创建曲线后，现在可以使用节点工具对其进行微调。 您将在工具栏上的“移动”工具下方找到节点工具图标。

或者直接按默认快捷键“A”

选取节点

在 Affinity Designer 中，你可以通过以下几种方法来选中节点：选取单一节点

将节点工具光标悬停在节点上，可以看到光标从白色箭头更改为黑色箭头，然后单击即可选取该节点。

选取多个节点

在大部分情况下，你都会选取多个节点而不是仅一个。

逐次选取

如果想逐次选取节点，只需要按住Shift键用节点工具依次点击节点即可

一次选取多个节点

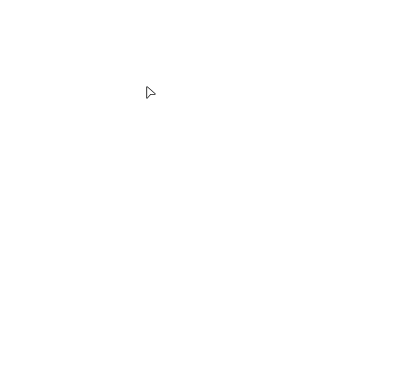

要一次选取多个节点，只需要用节点工具进行框选

取消已选中的节点

按住Ctrl键不放进行框选，即可在已选中的节点中取消框选区域中节点的选中状态Affinity Designer 的 Windows版本操作如下：

按住Ctrl键盘不放，同时按下鼠标右键，然后按下鼠标左键进行框选，最后松开鼠标右键完成整个操作。

移动节点

一旦节点处于选中状态，你就可以使用键盘上的箭头方向键来控制节点的移动，或者使用鼠标进行拖动。

新增节点

要新增一个节点，只需要用节点工具在曲线上单击

快捷调整曲线

这是 Affinity Designer 提供的一个很方便的调曲功能，相信用过Flash绘图的动画师对此应该不会陌生(笑)

将节点工具移动到线条上，光标下方会显示一个小曲线图标，此时直接拖动曲线，即可在两端出现控制点、产生曲线。

调整控制点

你可以使用节点工具点击并拖动控制点进行调整。

对平滑节点而言，如果你改变了它的角度，那该节点的两个控制点都会一起移动(联动状态)。假设你更改了一端控制杆的长度，那另一端的控制杆长度则不会受到影响，下图用于阐释我所表达的意思：

但如果你只想调整一端的控制点，而不希望另一端的控制点联动呢？那只需要按住键盘的Alt键进行调整，即可解除控制点的联动状态。此外 Affinity Designer 还提供了自动吸附到控制点联动状态的功能

将平滑节点转为尖锐节点

和钢笔工具一样，只需要按住Alt键，用节点工具直接在节点处点击即可。

删除节点

使用节点工具选中节点，然后按键盘上的Delete键即可进行删除。
