井点降水的方法和计算

井点降水法，就是预先将带有滤管的降水管布设在基坑周围，在基坑开挖前和开过程中用抽水设备从中抽水，使地下水位降低到基坑底面以下，防止流砂或管涌的发生，实现土方开挖的干作业。

井点降水法有：轻型井点、喷射井点、电渗井点、管井井点、深井井点等。

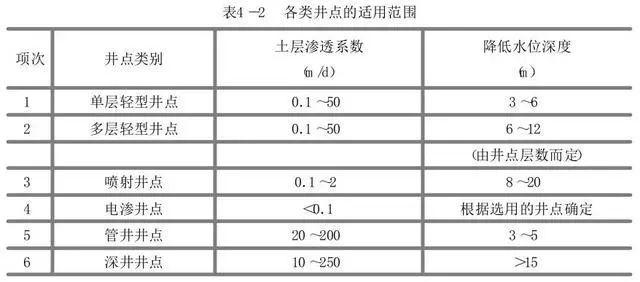

井点降水方法和设备选择，可根据土层的渗透系数、要求降水深度及工程特点，作技术经济比较后确定。各类井点降水法的适用范围可参考表4－2。

上述各类井点降水法中，以轻型井点降水法应用最为广泛，下面着重叙述。

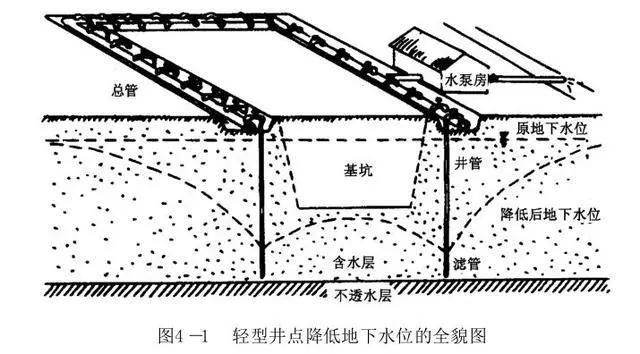

(1)轻型井点降水法工作概况。见图4－1。

(2)轻型井点设备。主要包括：井管(下段为滤管)、集水总管、水泵和动力设备等。

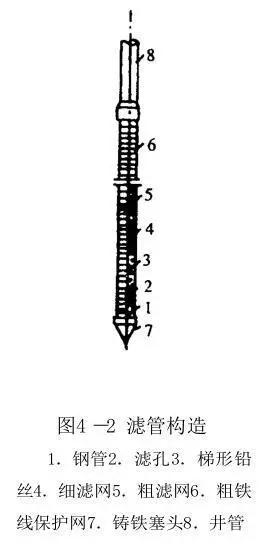

①井管。井管长6m，滤管长1．0～1．2m，井管与滤管用螺丝套头连接。滤管构造见图4－2。滤管的骨架钢管为外径38mm或51mm的无缝钢管，管面上钻有φ12mm的星棋状排列的滤孔，滤孔面积为滤管面积的20％～25％。骨架管外面包有两层孔径不同的滤网。在骨架管与滤网之间用梯形铅丝隔开，梯形铅丝沿骨架管绕成螺旋形。滤网外面再绕一层粗铁丝保护网，滤管下端为一铸铁塞头。

②集水总管。集水总管为内径127mm的无缝钢管，每段长4m，总管上装有与井管联结的短接头，间距0．8m或1．2m，总管与井管以90°弯头相连接。

③轻型井点系统的主机。由真空泵、离心水泵和集水箱等组成。主机系统示意图见图4－3。主机工作概况为：开动真空泵19，使集水箱10抽成一定的真空度，在真空吸力作用下，地下水经滤管1、井管2吸上经弯管和阀门进入集水总管5，由此再经过滤室8再过滤后进入集水箱10，集水箱内有一浮筒11&#
