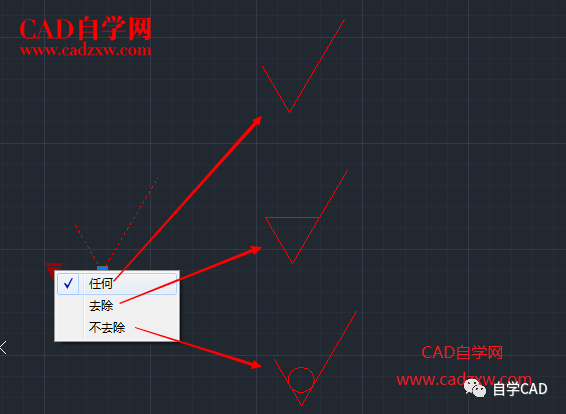

本文以粗糙度符号为例，我们先来看一下可见性动态块的最终效果，选中下图粗糙度动态块，在下拉列表中选择不同的选项，动态块便会呈现不同的变化。

其实，动态块内部包含了粗糙度符号的所有对象，只不过利用可见性参数，控制视图对象的显示和隐藏。

这种动态块在机械、家居、绘排水等设计领域中匀有广泛的应用，比如，在绘制户型图时，你可以将常用的各种沙发、床、绿植、节生洁具等图形合并到一个可见性动态块中(比如，你可以命名为MYBLOCK)，当需要使用这些图形时，不管三七二十一，只需插入动态MYBLOCK，然后简单地调整动态块的编辑夹点，就可以完成所有家具的绘制。

这种做法还有一个好处，那就是，当你的图纸很大，需要频繁在插入图块时，动态块会有效地减少图形文件的大小，因为不管你重复使用了多少MYBLOCK，在你的图形文件数据库中却只需保存一个MYBLOCK，在使用的地方不断调用相同的图块罢了！

下面，我们就来说明如何利用CAD动态快的可见性参数创建不同粗糙度符号。

1、创建块。

首先画出上图三种不同粗糙度符号的所有对象，并定义成块，块命名为粗糙度，块基点最好定义在最下方，方便插入，如下图。

2、添加可见性参数。

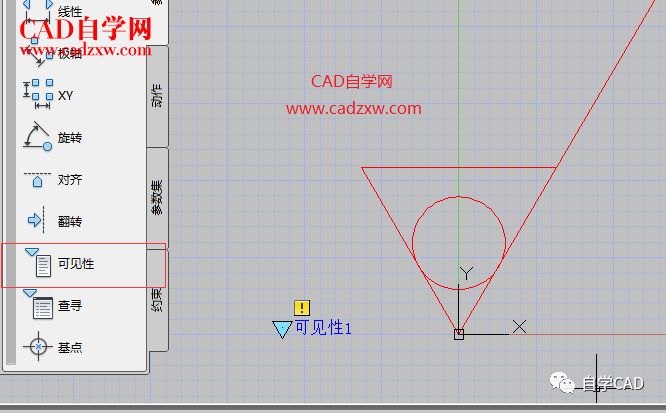

双击块或通过右键菜单进入块编辑器，单击参数面板上的【可见性】参数图标，按系统提示指定可见性参数夹点的位置，如下图。

3、编辑可见性状态。

双击【管理可见性状态】图标，启动可见性状态编辑对话框。在可见性状态编辑对话框内可以重命名、新建、删除可见性状态，因为本例要创建任何、去除、不去除三种不同粗糙度的可见性，所以我们新建了如下图所示的三个可见性状态。

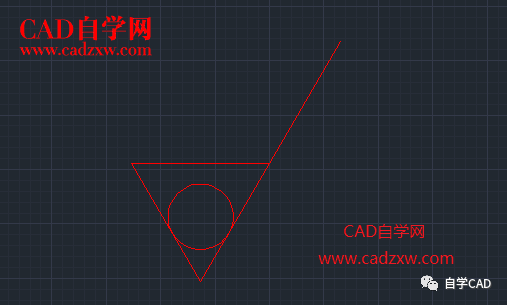

选择【不去除】，点击【不可见】图标，选择最上面的水平线，回车，使最上面的水平线不可见，如下图。

注：【任何】、【去除】操作同上，任何将最上面的水平线和圆都选择，去除将圆选择。

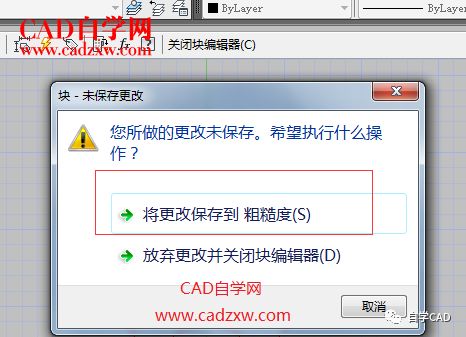

关闭块编辑器，保存。

4、测试动态块。

将编辑好的动态块插入图纸中，选中动态块并单击可见性参数夹点，在弹出的下拉列表中选择某一项目，动态块便会自动改变显示状态，就如第一张截图的效果。

当然也可以给粗糙度符号加上快属性，使之更加方便，怎么给块添加块属性？

在CAD绘图过程中经常会使用到相同的图形并且属性值都不一样，每次都重新定义太麻烦，如粗糙度符号。因此定义块后，可以设置块属性，从新解决此问题，下面一步一步教你如何定义块属性及创建块并插入块。

一：定义块属性。

绘制想要创建成块的图形，例如粗糙度符号。

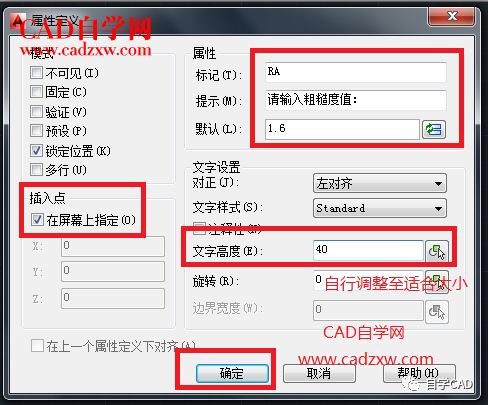

点击菜单栏中的【绘图】命令，选择【块】中的【定义属性】，弹出【属性定义】对话框，将对话框中的各个选项进行如下设置，确定。

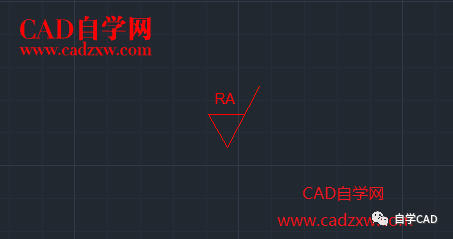

设置完成之后，点击屏幕，确定块属性参数的位置，如图RA。

至此块属性定义完成。

二：创建块(这里我创建外部块)。

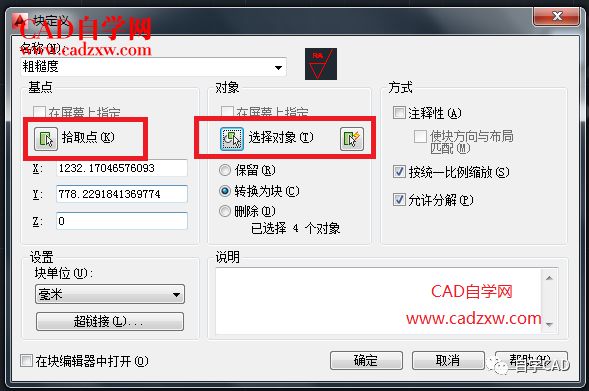

命令栏输入WB命令，弹出块定义对话框，进行如下设置，确定。

点击【确定】按钮之后完成创建块，如下图。

三：插入块。

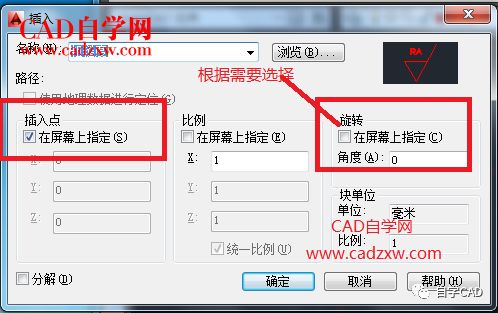

命令栏输入insert命令，弹出插入对话框，进行如下设置，确定。

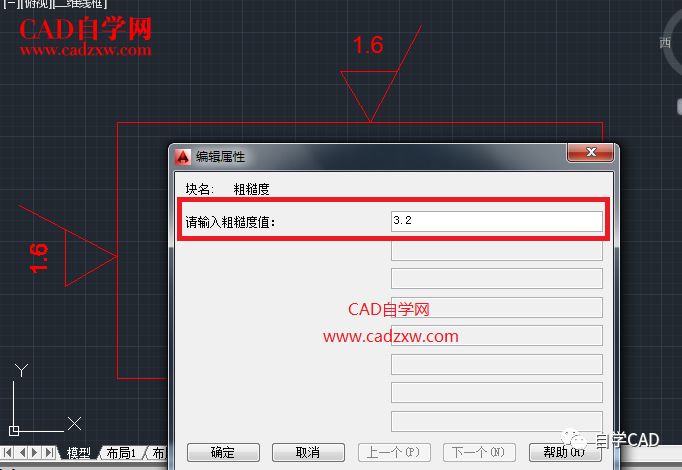

在屏幕上选择插入点后，弹出输入属性值对话框，输入对应数值即可。

注：这里我插入两个粗糙度，1.6为默认设置的属性值，3.2为后来输入的属性值并勾选旋转在屏幕上指定。
