沉淀池是应⽤沉淀作⽤去除⽔中悬浮物，在合理配置和操作情况下是⼀种⾮常简单且有效的重⼒分离设备。

1、平流式沉淀池

如下图，平流式沉淀池分为三个区域，进⽔区、沉淀区以及出⽔区，进⽔区的作⽤是使悬浮物均匀分布，沉淀区是悬浮物沉降的区域，出⽔区即为净⽔出⼝。

1.1 进⽔区设计

如下图，进⽔区由进⽔⼝和进⽔堰组成，其中进⽔⼝应位于进⽔区下部，进⽔堰⾼度应是⽔深85%，宽度20-30厘⽶，堰顶部须光滑圆形倒⻆以保证进⽔的平稳⽆扰动。

1.2 沉淀区设计

沉淀区设计需满⾜悬浮物在溢出沉淀区前能够沉降到底部，如此需要考虑两个因素，第⼀：悬浮物的沉降速度；第⼆：悬浮物溢出速率。⼀般⽽⾔，沉淀区⽔⼒停留时间设计在15-30分钟，⻓宽⽐在4:1-8:1之间，深度⾄少在1⽶以上。

(1)沉降速度

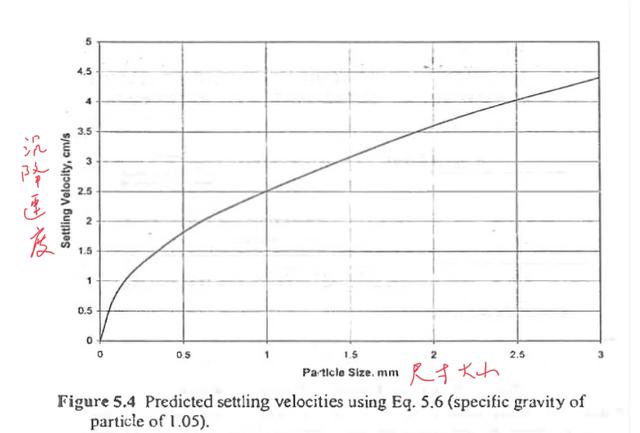

⻥类粪便沉降速度(vs)在1.7-3.4cm/s之间，其中罗⾮⻥粪便沉降速度为3.8cm/s，⽽虹鳟粪便沉降速度为1.7cm/s。如下图，可以根据颗粒物⼤⼩预测其沉降速度。

(2)溢出速率

溢出速率定义为单位时间内⽔流体积(即为流量Q)除以沉淀池表⾯积(A)：v0=Q/A。

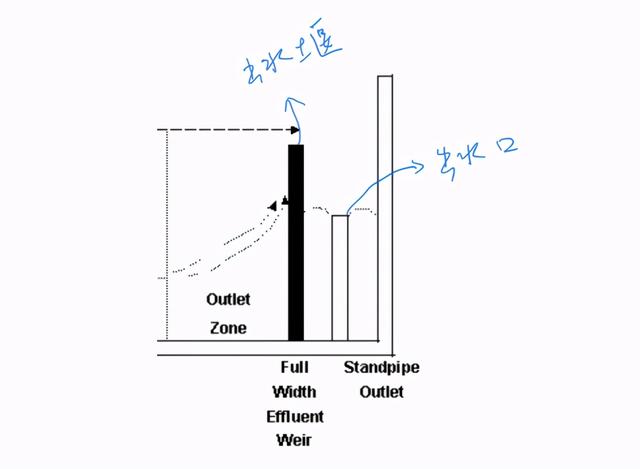

(3)出⽔区设计

出⽔区包括出⽔堰和出⽔⼝。出⽔堰的宽度应与沉淀区宽度⼀致，⻓度不⼩于沉淀区深度的1.5倍，例如，沉淀区2.4⽶宽、9⽶⻓、1.2⽶深，则出⽔区应2.4⽶宽、1.2⽶深、⻓度⾄少1.8⽶。出⽔⼝设计应保证尽量少的扰动，⼀般⽽⾔，出⽔⼝设有挡板或圆形堰防⽌悬浮物溢出。

2、斜板式沉淀池

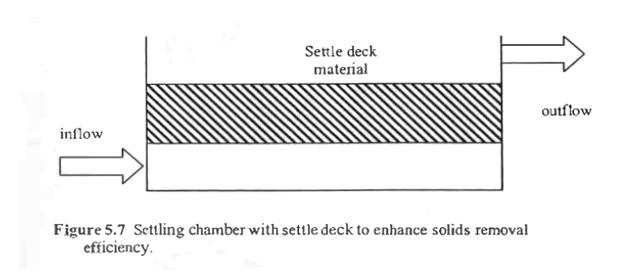

平流式沉淀池缺点在于需要较多空间，斜板式沉淀池通过增加障碍物加速沉淀速度⽽克服这些问题。如下图，斜板倾斜⻆度为45-60度，距离⼀般为5厘⽶，总倾斜⻓度为0.9-1.8⽶。斜板式沉淀缺点在于斜板易堆积赃物，不易清洗，所以建议在幼⻥等低负荷养殖系统使⽤。

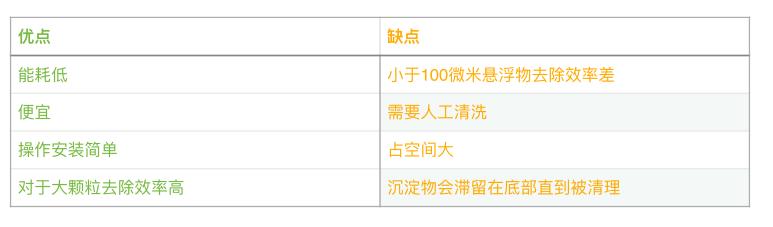

3、沉淀池优缺点

参考⽂献

1.Timmons, Michael B. (Michael Ben), Ebeling, James M. Recirculating aquaculture[J]. 2007.
