机械制图中为了直观的现实图形的各种结构特征,对产品各种特征采用不同的图线来标示,图线有多种形式,国标中规定的有15种基本线型,并允许变形。机械图样中常用的有以下几种:

1,实线,分粗实线,可用作可见轮廓线。细实线,用作尺寸线,尺寸界线,剖面线,、引出线等;

2,虚线,用作不可见轮廓线;

3,点画线,用作轴线,对称中心等;

4,双点画线,极限位置轮廓 线,假想投影轮廓 线,中断线等;

5,双折线,用作断裂处的边界线;

6,波浪线,用作断裂处的边界线,视图与局部剖视的分界线;

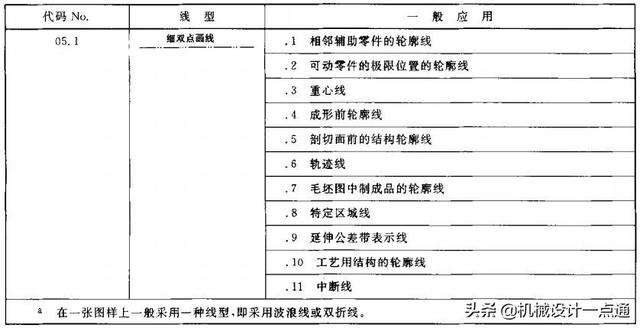

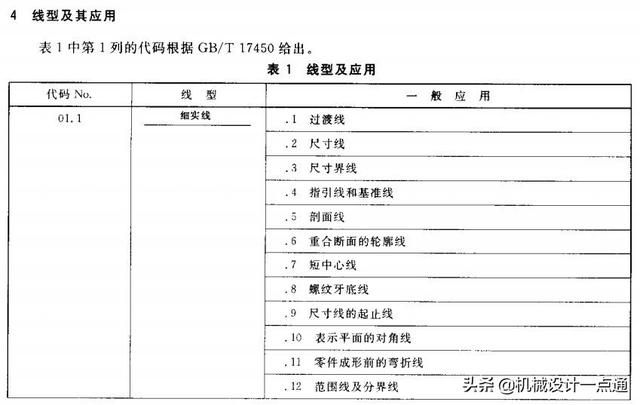

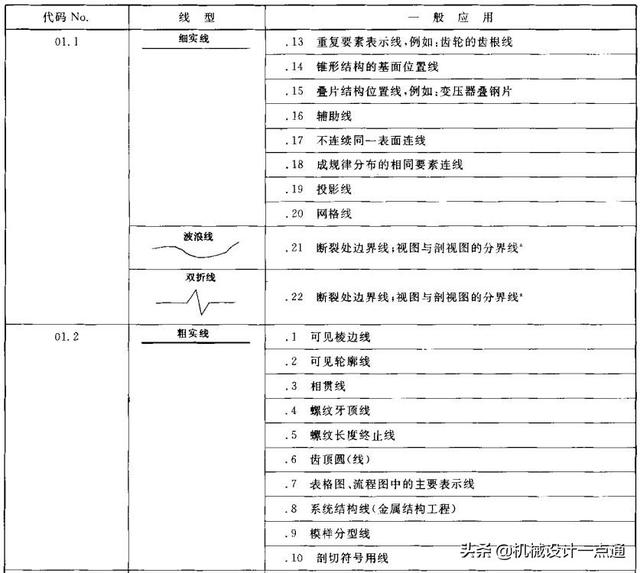

机械制图标准中各种常用的线型分别用来标示的结构特征如下:(摘取GB_T 4457.4-2002《机械制图 图样画法 图线》)

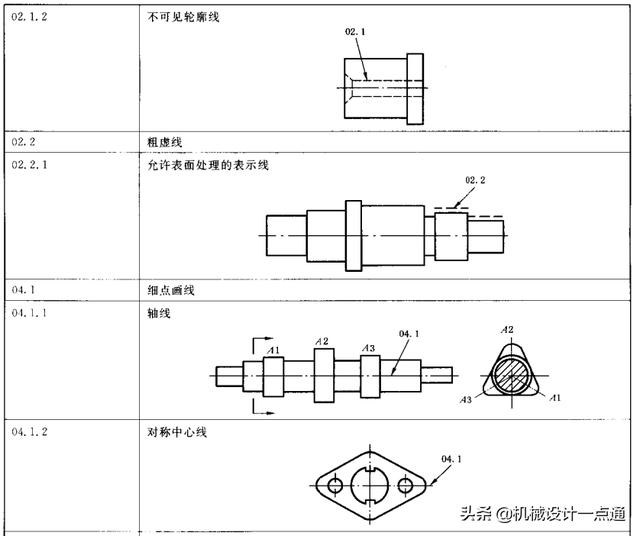

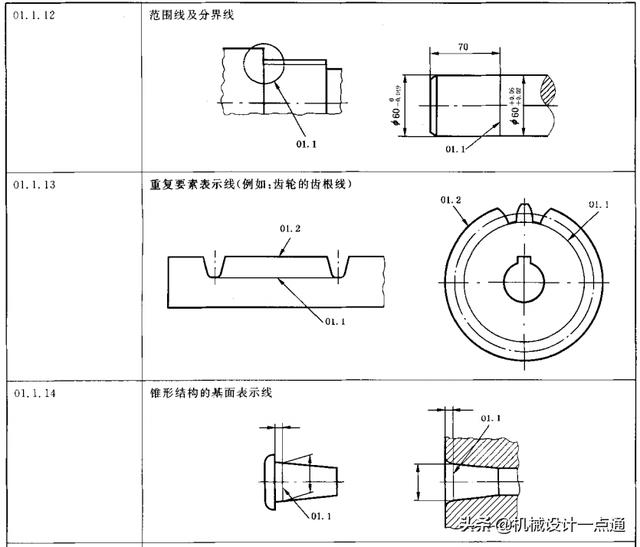

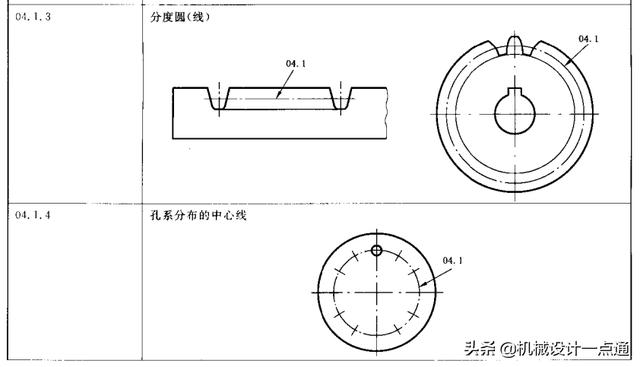

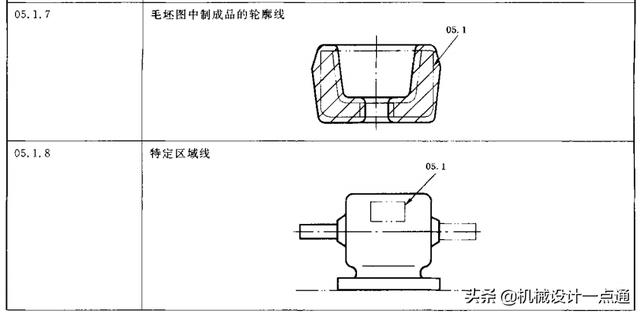

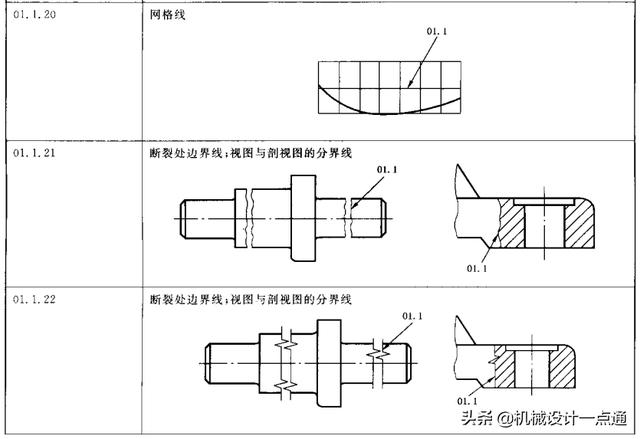

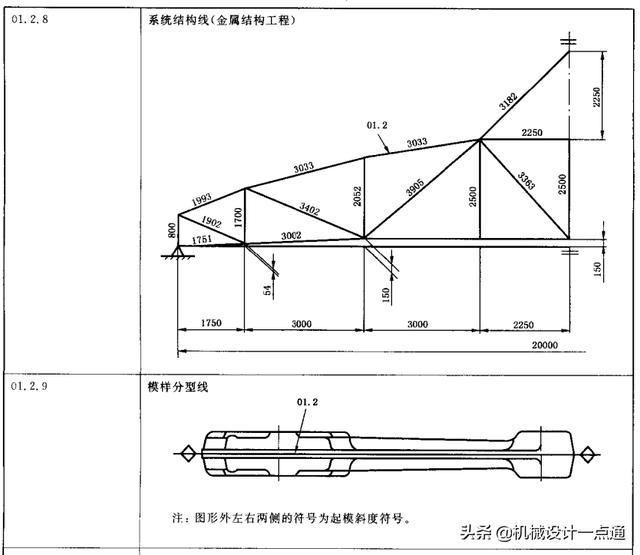

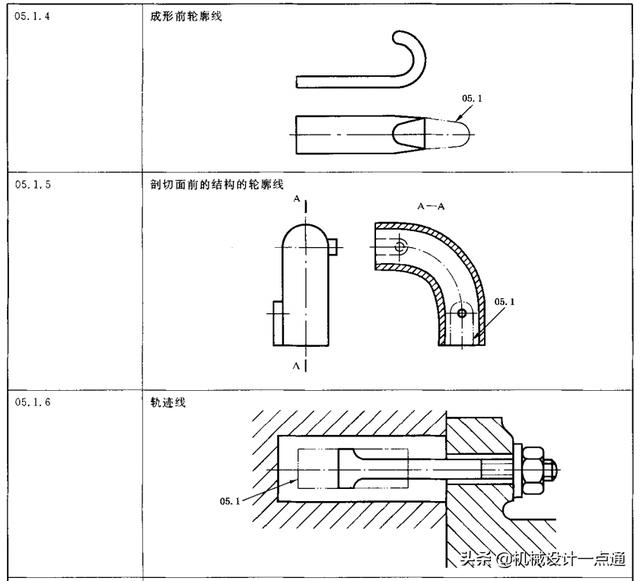

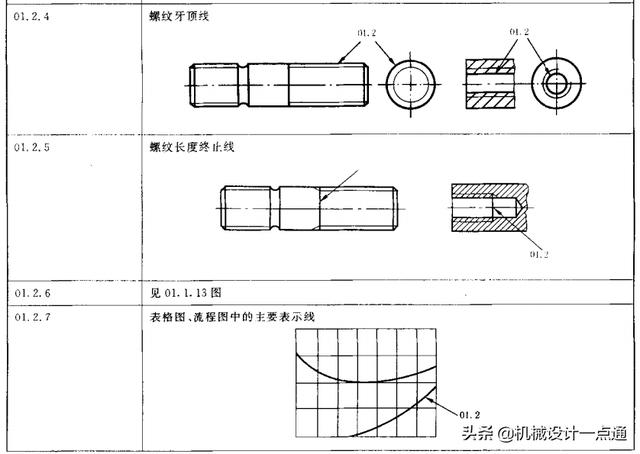

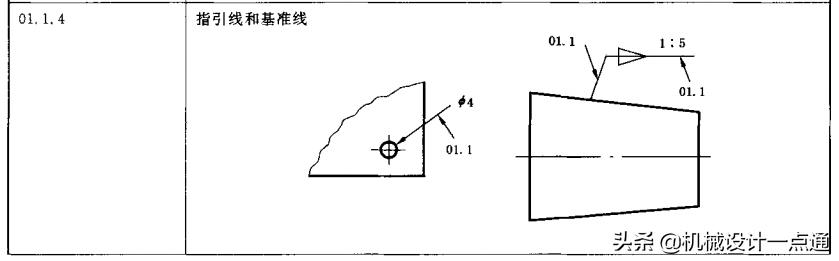

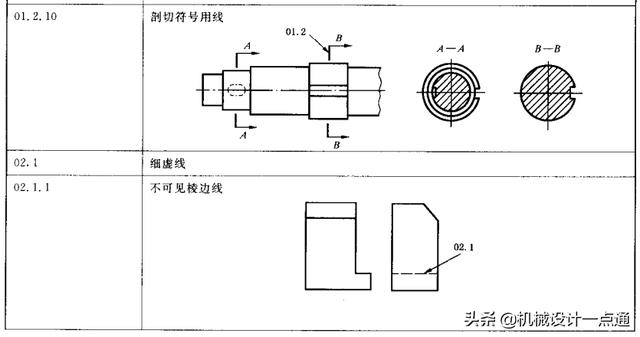

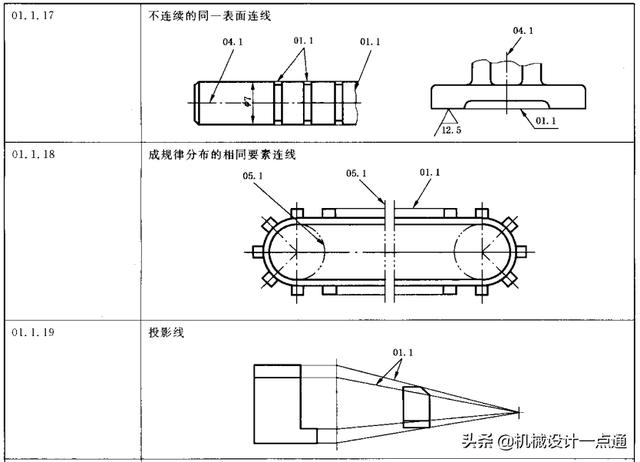

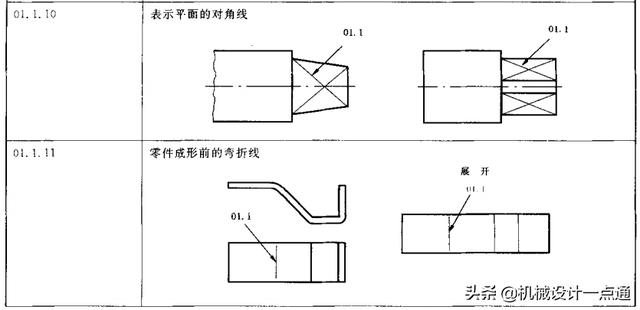

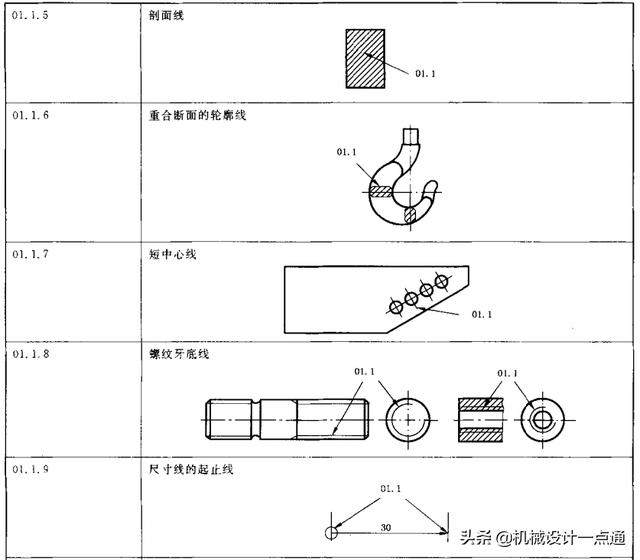

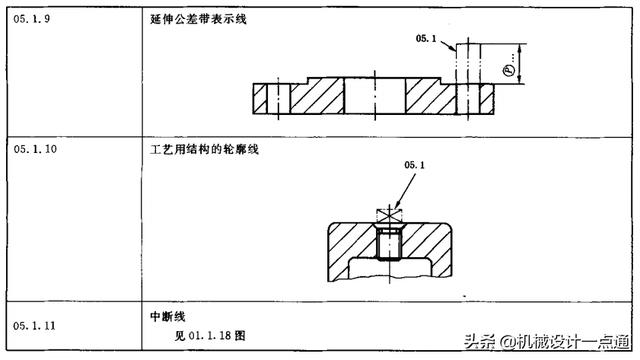

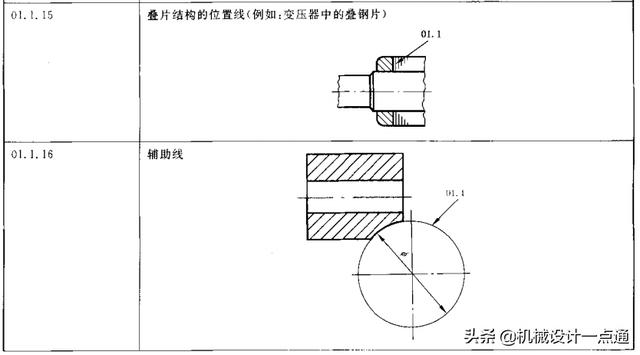

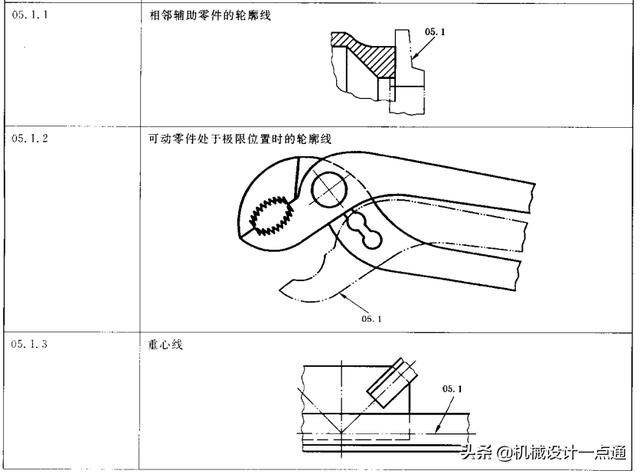

具体这种线型的应用举例如下:


具体GB_T 4457.4-2002《机械制图 图样画法 图线》标准文本内容,如有需要可以关注我们,复制文章标题发私信给小编,即可自动获取相应下载链家。


欢迎大家在评论处补充你认为文章中有解释不对或欠缺的部分,这样下一个阅读的人就会学到更多,你知道的正是大家需要的。。。
