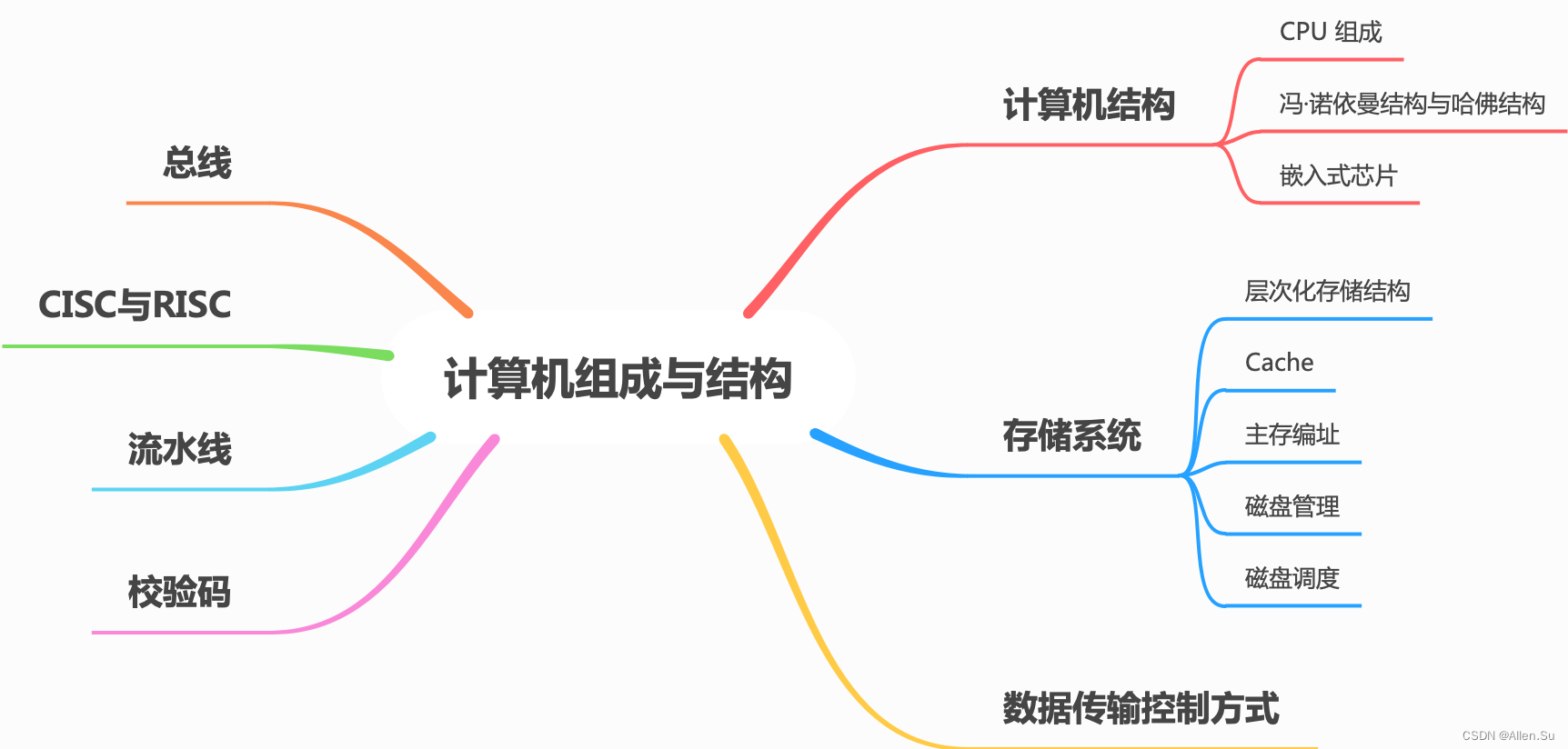

系统架构设计专业技能 · 计算机组成与结构

现在的一切都是为将来的梦想编织翅膀，让梦想在现实中展翅高飞。
Now everything is for the future of dream weaving wings, let the dream fly in reality.

点击进入系列文章目录

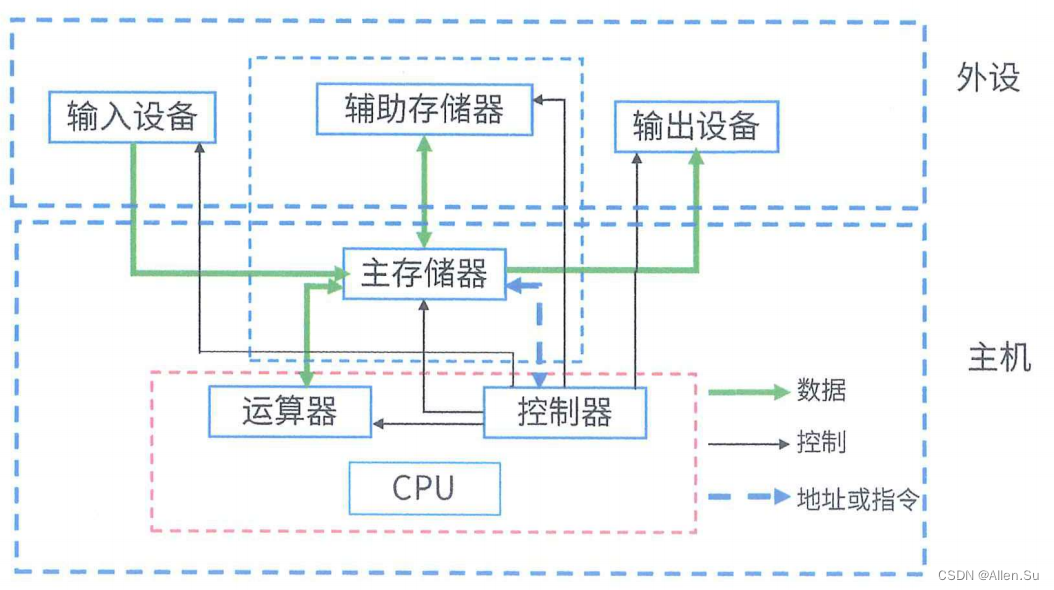

一、计算机结构

1.1 CPU 组成

• 运算器
  ① 算术逻辑单元ALU：数据的算术运算和逻辑运算
  ② 累加寄存器AC：通用寄存器， 为ALU提供一个工作区， 用于暂存数据
  ③ 数据缓冲寄存器DR：写内存时，暂存指令或数据
  ④ 状态条件寄存器PSW：存状态标志与控制标志 (争议：也有将其归为控制器的)

• 控制器
  ① 程序计数器PC：存储下一条要执行指令的地址
  ② 指令寄存器IR：存储即将执行的指令
  ③ 指令译码器ID：对指令中的操作码字段进行分析解释
  ④ 时序部件：提供时序控制信号

1.2 冯·诺依曼结构与哈佛结构

• 冯·诺依曼结构
  冯·诺依曼结构也称普林斯顿结构，是一种将程序指令存储器和数据存储器合并在一
  起的存储器结构。
  特点：
  (1) 一般用于PC处理器，如I3，I5，I7处理器
  (2) 指令与数据存储器合并在一起
  (3) 指令与数据都通过相同的数据总线传输

• 哈佛结构
  哈佛结构是一种将程序指令存储和数据存储分开的存储器结构。哈佛结构是一种并
  行体系结构，它的主要特点是将程序和数据存储在不同的存储空间中，即程序存储
  器和数据存储器是两个独立的存储器，每个存储器独立编址、独立访问。
  特点：
  (1) 一般用于嵌入式系统处理器(DSP) 数字信号处理(DSP， Digital Signal Processing)
  (2) 指令与数据分开存储，可以并行读取，有较高数据的吞吐率
  (3) 有4条总线：指令和数据的数据总线与地址总线

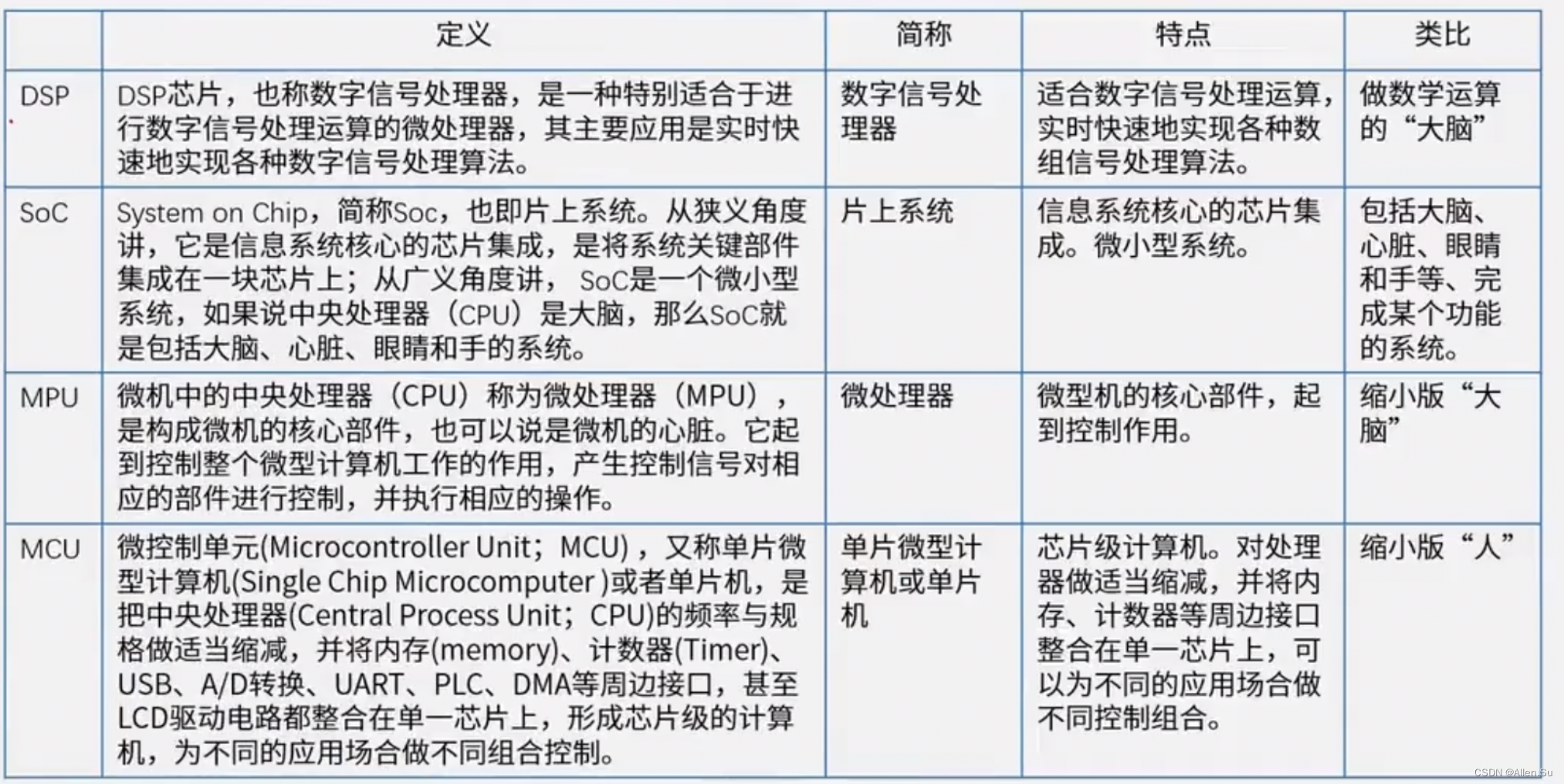

1.3 嵌入式芯片

二、存储系统

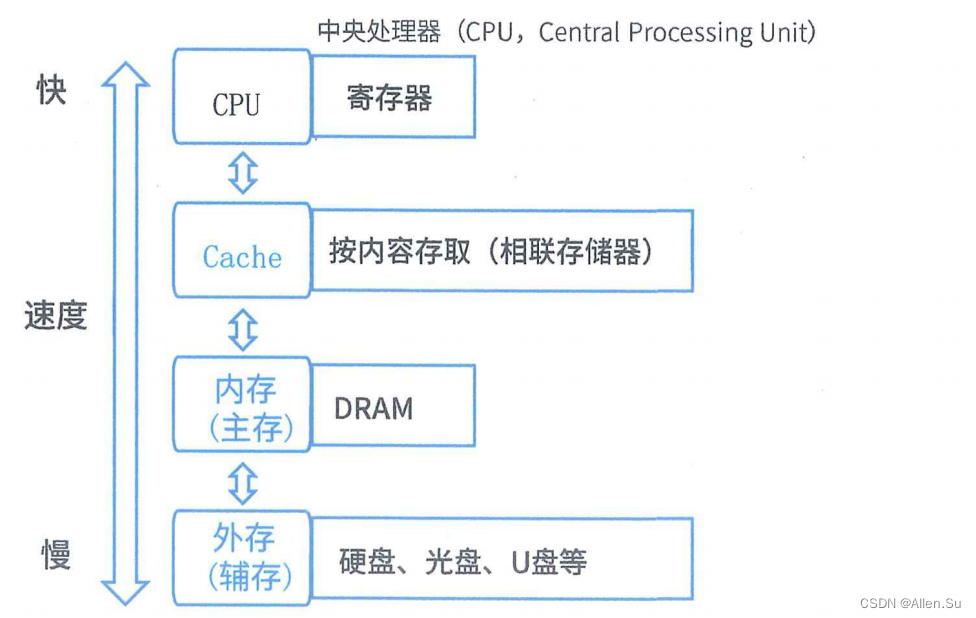

2.1 层次化存储结构

2.2
