电脑技术的应用为我们的生活和工作带来了巨大改变，使我们的生活学习工作有了质的转变。普通的用户对电脑的了解一般停留在应用的阶段，都基于电脑基础之上做一些应用开发和科研。我们对电脑内部的电路了解多少呢，目前介绍电脑内部电路的资料和书籍很少，对于笔记本电脑的介绍更是少之又少了。下面我们就笔记本电脑电路原理结构图做一介绍。如果希望对电路更深入的了解，请关注本书的网站www.SS5CN.net。
1、笔记本电脑电路结构框图

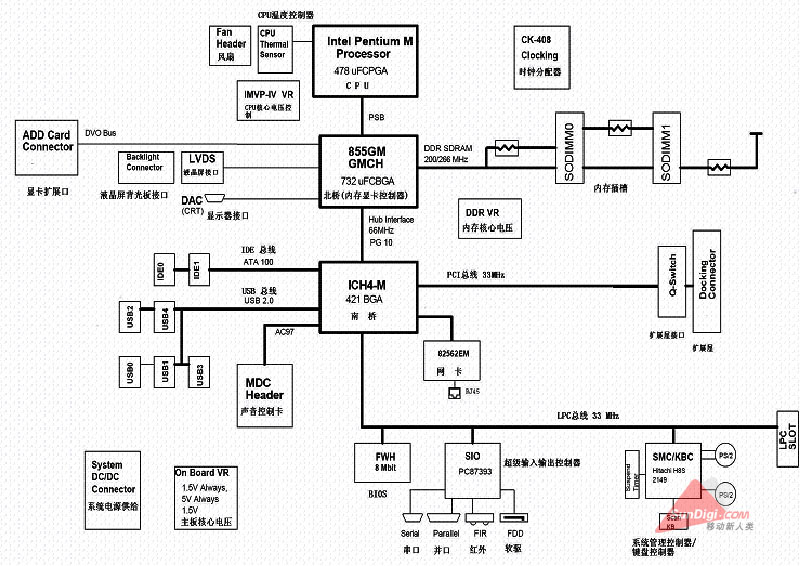

笔记本电脑的结构图所示，整体上分为五大部分。

（1）以CPU为核心连接了CPU的温度控制电路、CPU核心电压供给电路、CPU散热风扇控制电路。
（2）以内存控制器为核心连接了内存、显卡、CPU、I/O，起着承上启下的作用。
（3）以I/O控制器为核心分别连接了IDE（光驱和硬盘）、USB、网卡、声卡、PCI总线和扩展坞等器件的控制电路和接口电路。
（4）以LPC总线为核心分别连接了SIO（超级输入输出控制器）和SMC/KBC（系统管理控制器/键盘控制器）、FWH（固件集线器），而SIO又包括了串口、并口、红外、软驱的控制
