直插式电阻功率与封装尺寸(转载)

转自：http://hi.baidu.com/flyaswing/item/4cd20f3bf93607cf392ffac1



起因呢：就是想知道不同功率的直插电阻对应的封装。可是网上寻觅了老半天，也找不到明确的答案！

在顶顶大名的“单片机综合群”里问，也无果。

很矛盾：高手们都不屑于这样的小问题。可是像我这样的初出茅庐的，对这个问题就会很迷糊。

最后：退一步，先查电阻的加工尺寸，再查Protel里封装类型对应的尺寸，把两者对应起来。这样来确定一个貌似合理的结果。呵呵



呵呵，把成果展示一下：

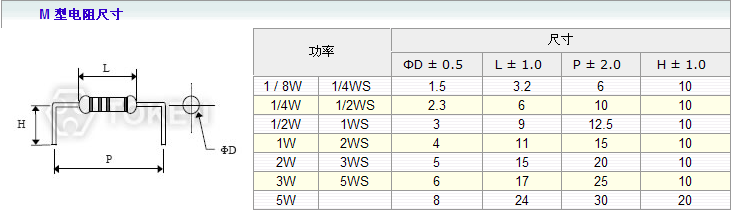

这里的M型，指的是电阻的弯折方式，就是如图这样弯折。这个功率与M型弯折时的尺寸对照表很容易看懂。

这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。

所以，0.3英寸=7.6mm          0.4英寸=10.2mm               0.5英寸=12.7mm            0.6英寸=15.2mm

0.7英寸=17.8mm                  0.8英寸=20.3mm               0.9英寸=22.9mm             1.0英寸=25.4mm

结论：所以根据上面的表和那几个英寸与毫米的对应算式。不同功率的直插电阻对应的封装应该是这样的：

1/8W ----AXIAL-0.3

1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）

1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）

1W    ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）

2W    ----AXIAL-0.8

3W    ----AXIAL-1.0

5W    ----AXIAL-1.2

呵呵，结论就是这样。



问题：一般网上的资料都说1W、2W的电阻选AXIAL-0.8，也有说选AXIAL-1.0。这与我这里得到的结论有些出入。呵呵

哪位高手路过的话，希望能指点一下这个问题。
