道路交通标线

道路交通标志线

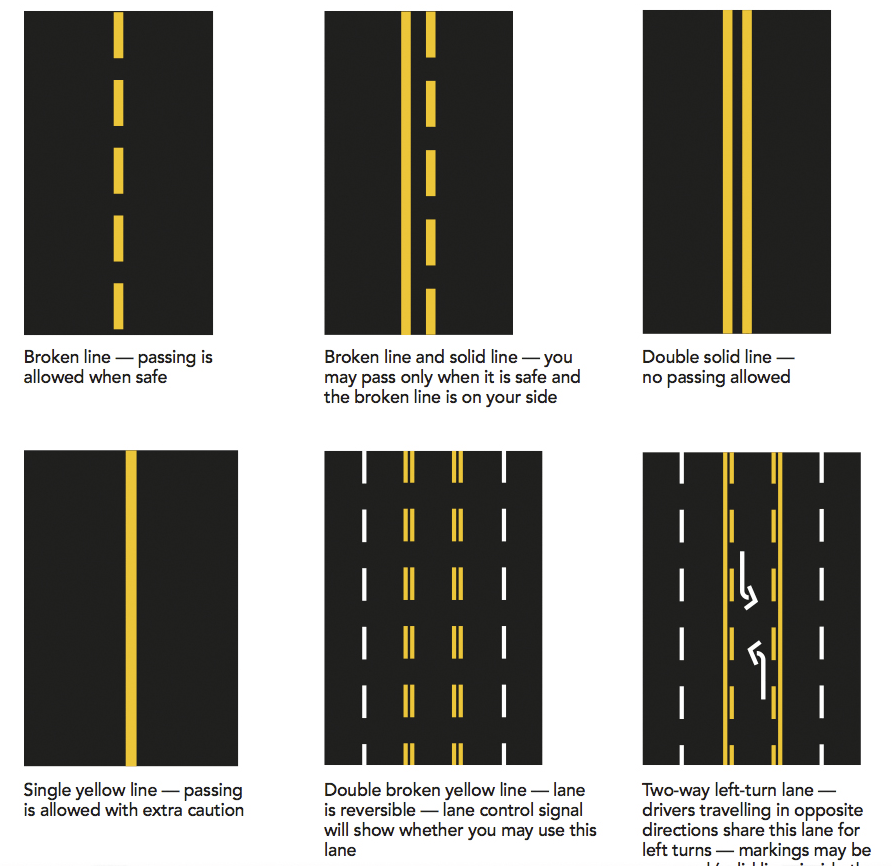

From the ICBC Book:

道路交通标志线

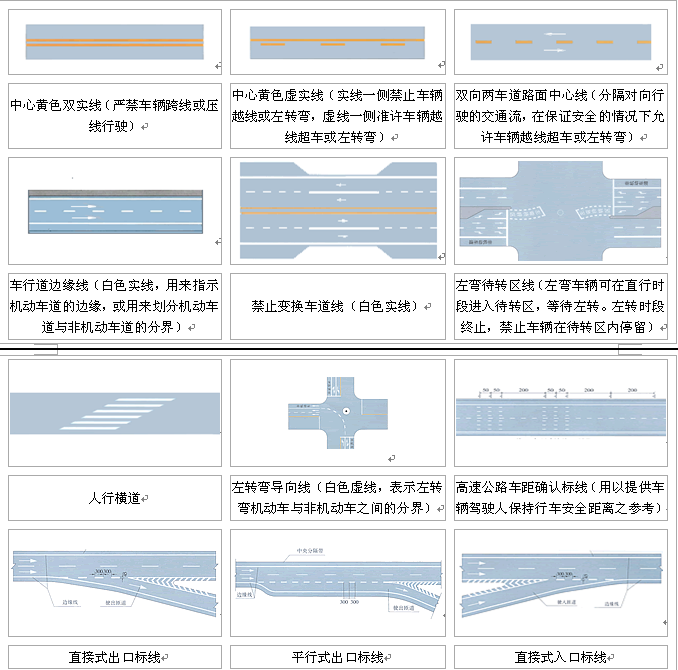

1、禁止标线

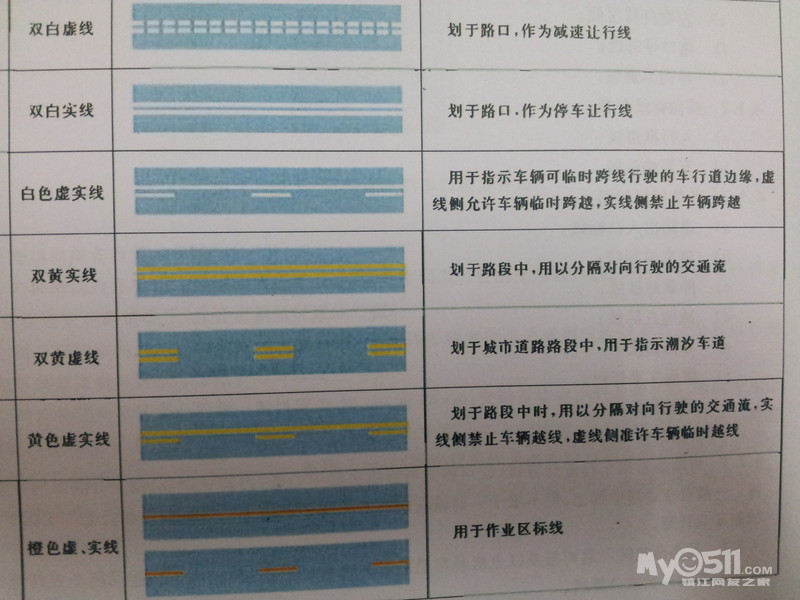

2、警告标线

http://www.360doc.com/content/12/0326/12/8395472_197798957.shtml

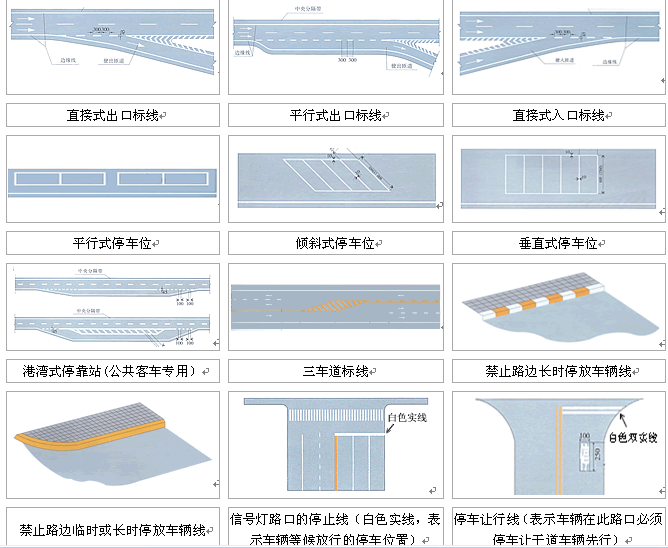

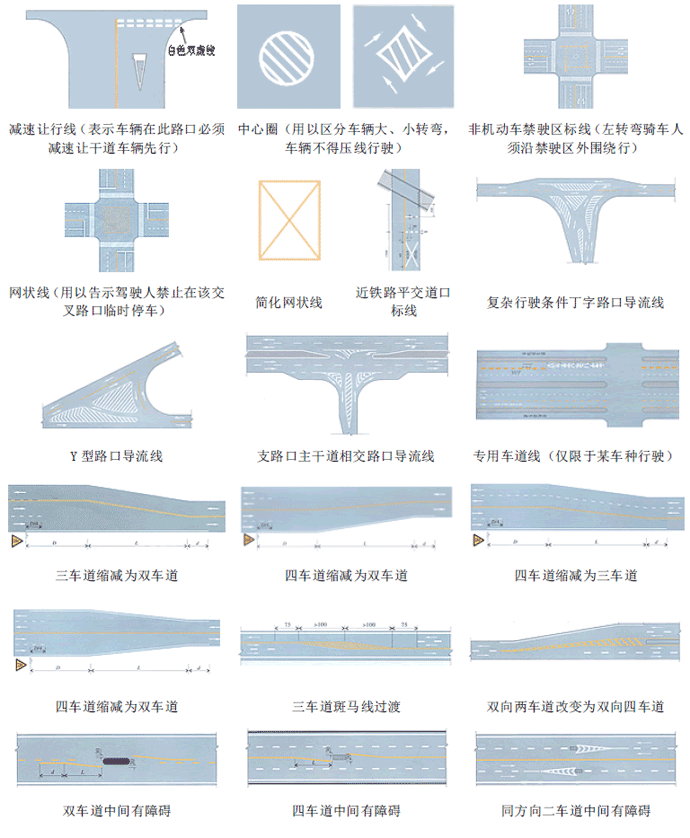

3、指示标线

 对应的在ArcMap中三类常用要素：Points、Ploylines已经Polygons中的样式的符号与值为：

为了规范，统一英文命名。道路车道线对应英文查询网址参照：http://www.dictall.com/indu59/24/59243778330.htm

1、点-Points

符号          值          标注

符号	值	标记	作用

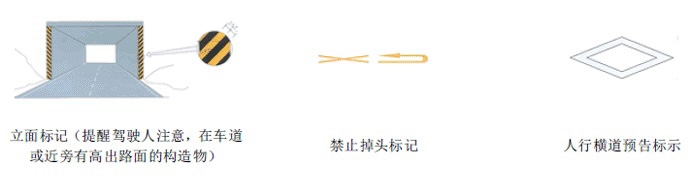

	人行横道预告标示	crosswalk-notice mark	这种标线在到达人行横道前的道路30-50米处设置，它的作用是用来提示驾驶员，前方已接近人行横道，应减速慢行，并须注意行人横过马路。





























2、折线-Ploylines

ff

ff

3、面-Polygons



符号	值	标记	作用
	禁停区	NoParking	黄色网格:禁停区,一般都是在道路边有院落大门。在道路拥挤时, 车辆不准停留的区域。即:只有当该区域前方路段有空隙时, 你才可以行驶过去。



























































禁停区

d的
