水阀门开关方向图解_消防系统中常见阀门简介

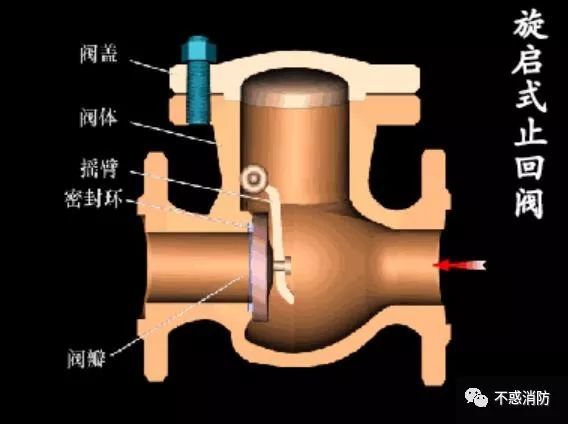

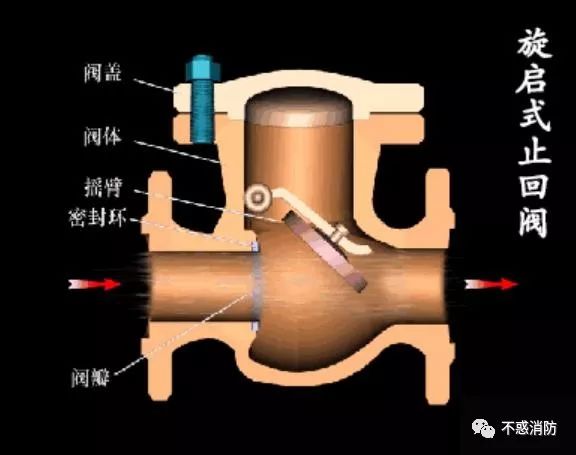

止回阀

止回阀这种类型阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

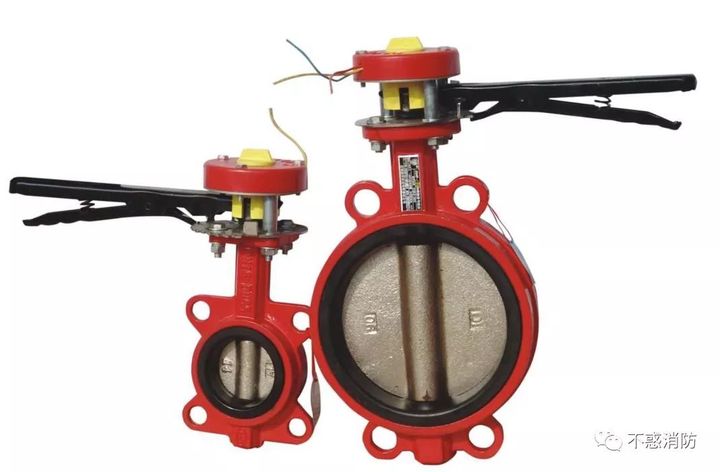

信号蝶阀

信号蝶阀就是普通蝶阀加了一组信号线并和监视模块一起连接到消防报警主机，信号（输入模块）模块指示灯常亮是阀门关闭，模块信号指示灯闪亮是阀门正常打开。消防中的信号蝶阀就是消防管网中的开关，因为消防管网的水必须保持畅通，这样才能保证灭火的及时性，所以信号蝶阀一旦关闭，信号模块就会报反馈信息给主机，通知监控中心消防管网处于关闭状态。而普通蝶阀的开闭不能通过报警主机得知，只能现场查看。

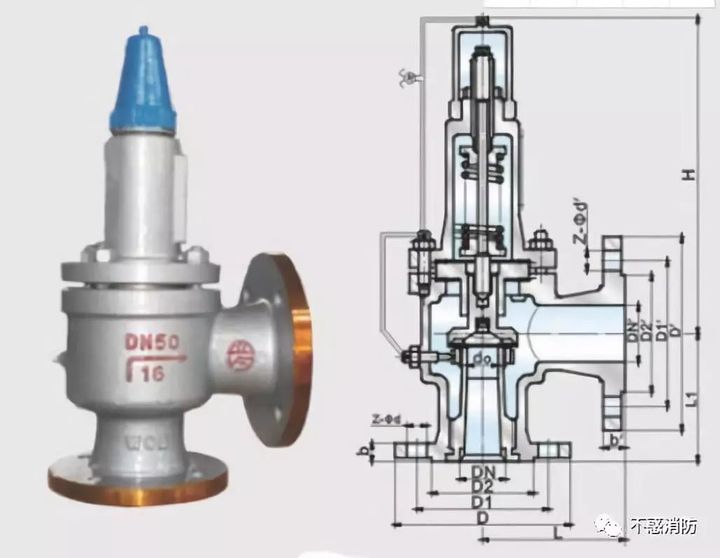

安全阀

安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀属于自动阀，平时不需要人去开启或者关闭，当管道内气体（液体）压力超过规定值时，压力会自动顶开安全阀上的弹簧装置，将超压部分的气体（液体）排出。

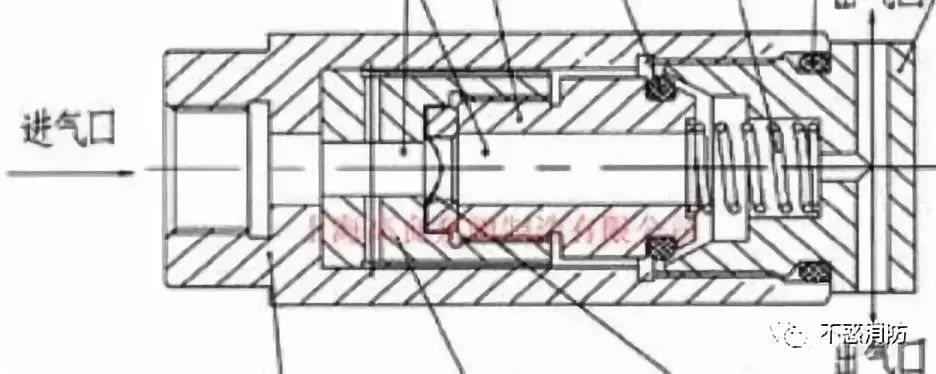

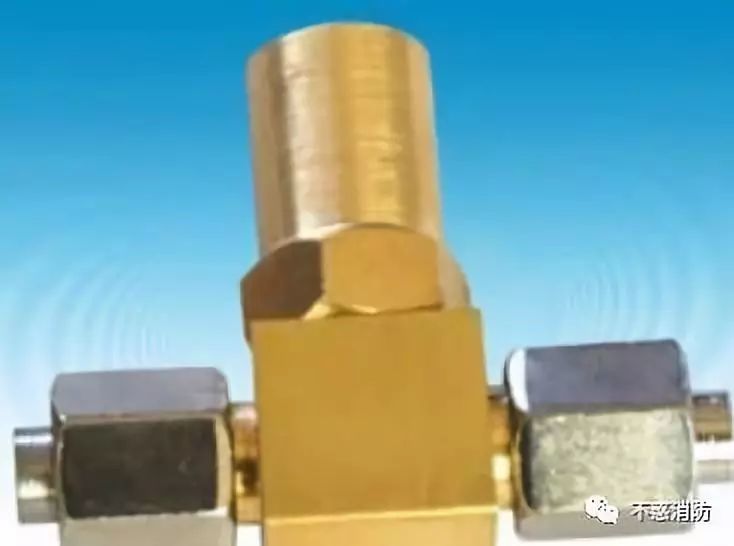

低泄高封阀

低泄高封阀的作用是为了防止系统由于驱动气体泄漏的累积而引起系统的误动作而在管路中设置的阀门。它安装在系统启动管路上，正常情况下处于开启状态，只有在进口压力达到设定压力时才关闭，其主要作用是排除由于气源泄漏积低泄高封阀聚在启动管路内的气体。轻微泄漏的气体压力不足以顶动弹簧，气体顺着弹簧两边的出气孔排出，一旦气体压力超过低泄高封阀设定的数值，气压顶动弹簧封住出气孔，保证驱动气体的压力能打开启动气瓶。

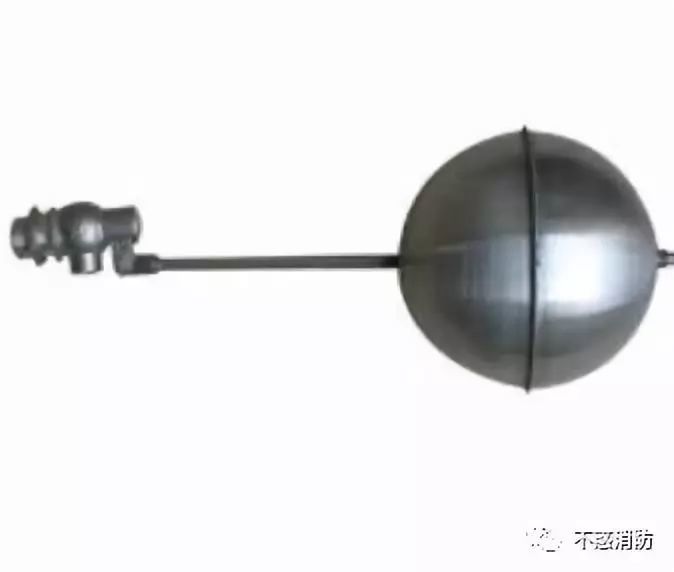

浮球阀

大圆球为空心，密度远低于水，浮漂始终都要漂在水上，当水面上涨时，浮漂也跟着上升。浮漂上升就带动连杆也上升。连杆与另一端的阀门相连，当上升到一定位置时，连杆支起橡胶活塞垫，封闭水源。当水位下降时，浮漂也下降，连杆又带动活塞垫开启。常用于消防水池和屋顶水箱的补水，到了规定的液位值，自动停止补水。
