BAN格式说明





























BAN格式

定义说明





V3.0



















MicroDraw Tech

2015．11．21









一 概述



BAN格式是一种板材的定义格式；定义了板材的形状、孔位、槽位、修边信息； 同时也定义了板件的材质、纹路、封边等信息；用xml格式来记录信息，后缀名称为 ".ban"；

BAN格式是一种完全开放的数据格式，可以兼容目前市面上多种拆单软件生成的数据；

在生产过程中，孔槽位信息可以直接生成下位机的数控代码；纹路材质封边等信息可以作为参照提示工人如何放板及翻板加工；

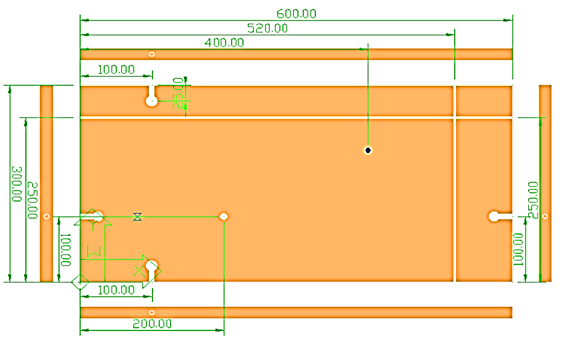

例如：下面是一块板的形状，包括了垂直孔、水平孔和槽位，蓝色的孔是反面孔；

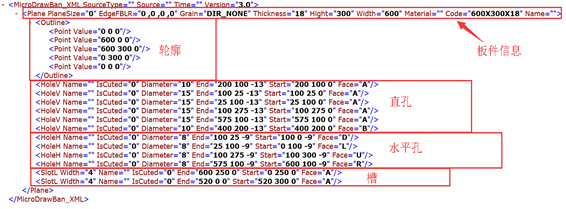

其XML格式如下





二 板件坐标系及面定义





板件坐标系和面定义说明；



















三 数据定义说明



1. 版本说明



<MicroDrawBan_XML Version="3.0" Time="" Source="" SourceType="">

固定格式， Version为版本号 Time 文件创建时间 Source 源文件（可能由其他软件生成）
SourceType 源数据格式



2、板材基本信息

<Plane Name="" Code="10012-2501" Code1="10012-2502" Material="" Width="600" Hight="300" Thickness="18" Grain="DIR_NONE" EdgeFBLR="0 ,0 ,0 ,0" PlaneSize="0">



Name 名称
Code 编号，正面条码编号；通常是文件名称

Material 材质
Width Hight Thickness 宽高厚(尺寸包含了封边信息)

CutWidth 开料宽度

CutLength 开料长度
Grain 纹路信息，DIR_NODE没有 DIR_HOR 横纹 DIR_VER竖纹
EdgeFBLR 封边厚度，顺序为前后左右；
EdgeInfo 封边描述
PlaneSize 正反面打孔数量； 单面打孔1 双面打孔2

Production 产品名称

Order 订单号
OrderDate 订单日期

HoleInfo 孔槽信息 V3H4B2S1

CodeA A面编码

CodeB B面编码

CustomerName 客户名称



3、外轮廓数据

<Outline>

<Point Value="0 0 0"/>

<Point Value="600 0 0"/>

<Point Value="600 300 0"/>

<Point Value="0 300 0"/>

<Point Value="0 0 0"/>

</Outline>

如果是异形板件，会有多个坐标信息；





4、孔位数据

<HoleV Name="" Face="A" Start="200 100 0" End="200 100 -13" Diameter="10" IsCuted="0"/>

<HoleV Name="" Face="A" Start="100 25 0" End="100 25 -13" Diameter="15" IsCuted="0"/>

<HoleV Name="" Face="A" Start="25 100 0" End="25 100 -13" Diameter="15" IsCuted="0"/>

<HoleV Name="" Face="A" Start="100 275 0" End="100 275 -13" Diameter="15" IsCuted="0"/>

<HoleV Name="" Face="A" Start="575 100 0" End="575 100 -13" Diameter="15" IsCuted="0"/>

<HoleV Name="" Face="B" Start="400 200 0" End="400 200 -13" Diameter="10" IsCuted="0"/>

<HoleH Name="" Face="D" Start="100 0 -9" End="100 25 -9" Diameter="8" IsCuted="0"/>

<HoleH Name="" Face="L" Start="0 100 -9" End="25 100 -9" Diameter="8" IsCuted="0"/>

<HoleH Name="" Face="U" Start="100 300 -9" End="100 275 -9" Diameter="8" IsCuted="0"/>

<HoleH Name="" Face="R" Start="600 100 -9" End="575 100 -9" Diameter="8" IsCuted="0"/>

HoleV     直孔

    HoleH     水平孔

Face     面 正面A 背面B 左面L 右面R 上面U 下面D



Start     孔起点,坐标 X Y Z

End     孔终点,坐标 X Y Z

Diameter 孔直径

IsCuted 是否已经被加工 没有加工0 加工过1 禁止加工-1



4、槽位数据

<SlotL Name="" Face="A" Start="0 250 0" End="600 250 0" Width="4" IsCuted="0"/>

<SlotL Name="" Face="A" Start="520 300 0" End="520 0 0" Width="4" IsCuted="0"/>

<SlotA Name="" Face="A" Start="870.6 -456.1 -9.0" End="870 -459 -9.0" Center = "20.90 200 -9" IsCuted="0" />

<SlotA Name="" Face="B" Start="870.6 -456.1 -13.0" End="870.6 -459.1 -13.0" Center = "20 200 -9" IsCuted="0" />



<SlotS Name="" Width="8.0" Face="A" IsCuted="0"

<Point Value="830.6 -564.5500 -6.0"/>

<Point Value="830.6 -981.5500 -6.0"/>

<Point Value="950.6 -981.5500 -6.0"/>

<Point Value="950.6 -564.5500 -6.0"/>

<Point Value="830.6 -564.5500 -6.0"/>

/>



SLotL 槽（直线段）

SlotA 弧形倒角

SlotS 曲线

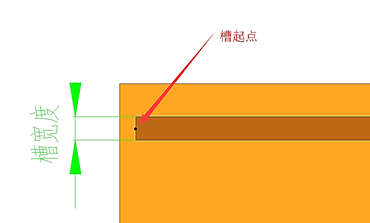

Start End 起点，终点 (以槽的中心线来定义)

Center 圆弧或圆的圆心

Width 槽宽度,如果槽宽度为0；则表示为切角；





4、异形数据

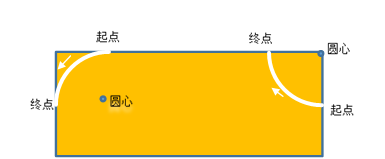

修边表示

<SlotA Name="" Face="A" Start="200 500 -18" End="0 300 -18" Center="200 300 -18" Width="0" IsCuted="0"/>

<SlotA Name="" Face="A" Start="800 500 -18" End="1000 300 -18" Center="1000 500 -18" Width="0" IsCuted="0"/>











<SlotS Name="" Face="A" Width="6" IsCuted="0" PtCout="6">

<Point Value="45 175 -18"/>

<Point Value="157 254 -18"/>

<Point Value="249 175 -18"/>

</SlotS>

<SlotS Name="" Face="A" Width="6" IsCuted="0" PtCout="6">

<Point Value="45 175 -18"/>

<Point Value="157 254 -18"/>

</SlotS>







四 翻板加工



1. 第一次加工时会加工直孔、侧孔及正面槽； 翻板后仅仅加工反面槽和反面直孔；
2. 翻板数据书写格式如下；

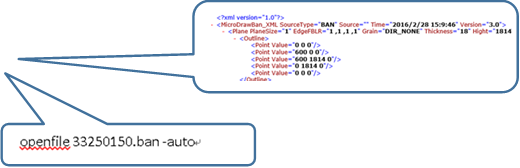

   openfile 33250150.ban -auto

文件名称 33250150.ban为板文件； -auto 为自动翻板

1. 例如









1. 通常为两个条形码；分别代表正面和反面；



五 注意事项

1. 板的尺寸包含了封边厚度；
2. 板的正面（A面）为基准面，即Z=0; 直孔的起点Z必须为0； 终点Z必须小于0；且绝对值不能大于板的厚度；
3. 反面孔的起点Z为板厚度*-1；终点Z不能大于0；
4. 直孔的起始点和终止点的X,Y坐标必须相等；
5. 水平孔的起点Z和终点Z必须相等； L和R面水平孔的Y坐标必须相等； U和D面水平孔的X坐标必须相等；
6. 圆弧表示用起点、终点及半径来表示， 起点到终点必须是逆时针方向；
7. 纹路、材质、封边等信息可以作为参照提示工人如何放板及翻板；
