想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！

消防图纸识图方法：

(1)消防图纸分：消防水、消防电、还有气体消防；

(2)不管是什么，任何一份图纸，都要先看设计说明、图例；

(3)设计说明是图纸的提纲，读懂它能把握设计意图、内容等；

(4)不同的设计可能图例不一样；

(5)然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；

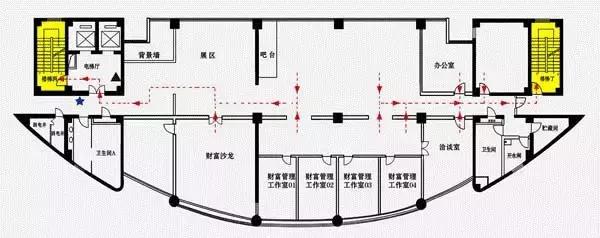

(6)最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；

(7)注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

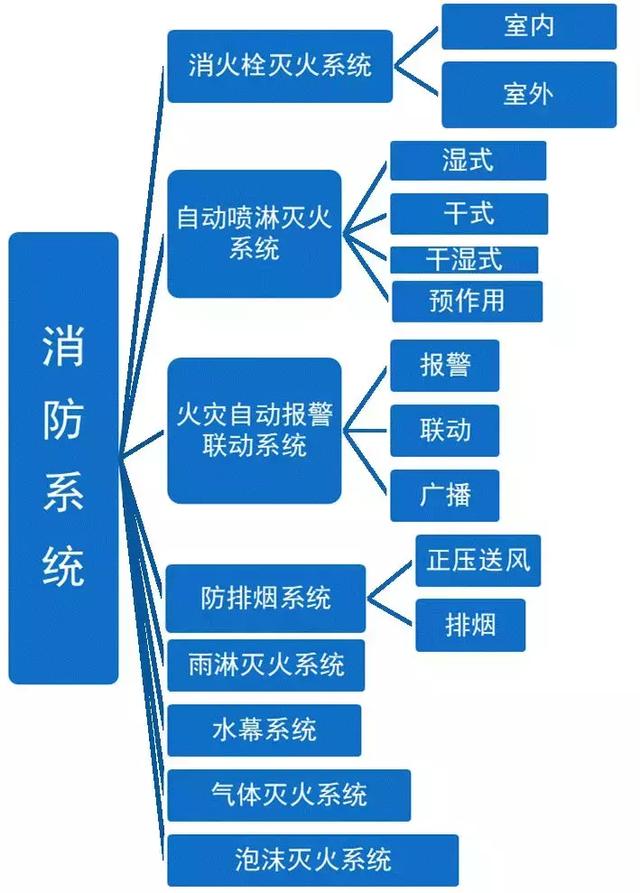

先简要了解下消防系统的分类与组成：

一、自动喷水灭火系统：

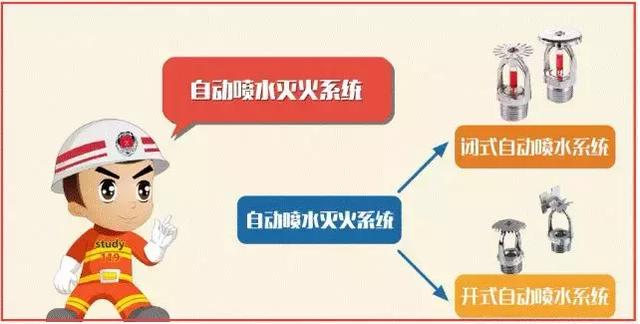

自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

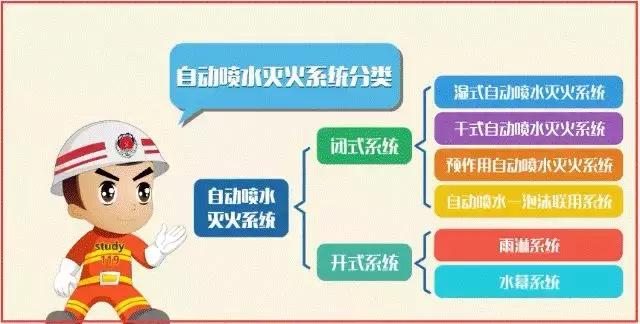

根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。自动喷水灭火系统的分类见图。

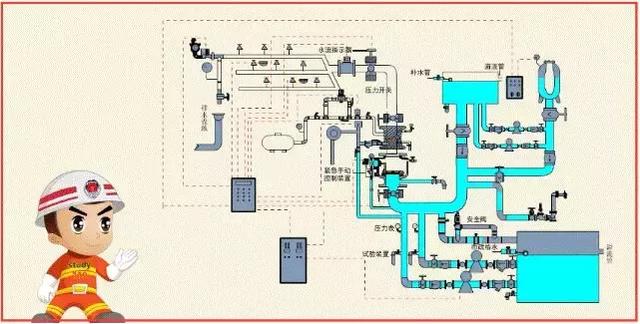

湿式自动喷水灭火系统(以下简称湿式系统)由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。

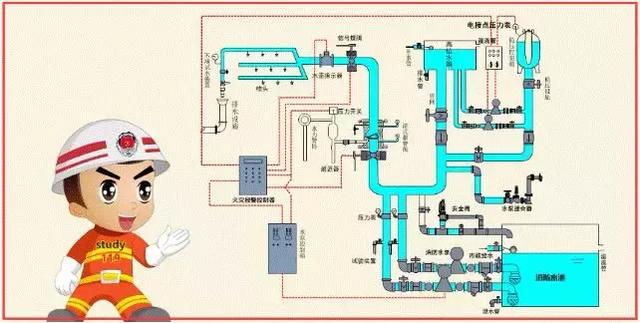

干式自动喷水灭火系统(以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

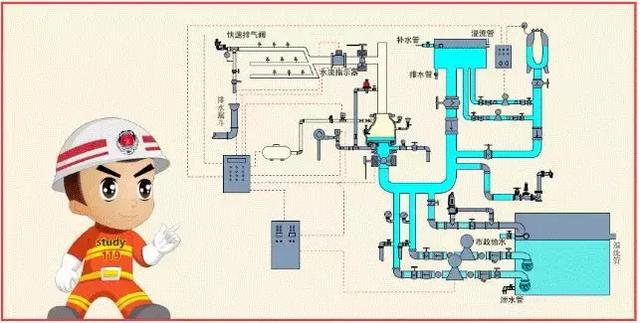

预作用自动喷水灭火系统(以下简称预作用系统)由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作
