简介：HC-SR501是一款广泛应用于智能家居和安防监控的热释电红外人体传感器。它可以检测到移动的人体热源，并通过红外线发射和接收技术来判断活动。本压缩包文件包含驱动程序和文档，为HC-SR501传感器的集成和使用提供所需的一切资源。驱动程序让微控制器如Arduino能够正确响应传感器信号，用户可调整灵敏度和检测范围以适应不同应用场景。压缩包内也可能包含数据手册，提供详细的产品信息，包括电气参数和接口说明。

1. HC-SR501人体红外传感器介绍

1.1 HC-SR501的概述

HC-SR501传感器是一种广泛应用于安防、自动控制和智能家居领域的低成本、高效率的人体运动检测器。它使用热释电效应的原理来检测人体辐射的红外线，并通过内部电路转换成电信号。

1.2 HC-SR501的主要功能

该传感器主要功能是感应人体移动，当有人在检测范围内移动时，它能输出高电平信号，从而触发与之连接的设备动作，如触发报警、激活摄像头等。

1.3 HC-SR501的应用场景

HC-SR501因其简单易用且成本低廉，特别适合用于自动化照明控制、智能家电互动、办公室和家庭的安全系统等领域。接下来的章节我们将深入探讨HC-SR501的技术原理和如何在实际应用中进行配置与优化。

2. PIR热释电技术原理及其应用

2.1 热释电效应的理论基础

2.1.1 热释电效应的定义与特性

热释电效应是指某些晶体材料在温度变化时，其表面上产生电荷分布的现象。这种效应的关键在于材料的非中心对称晶体结构，使得材料两端产生电势差，进而形成电压。热释电效应的一个关键特性是它的极性会随着温度的变化而改变，这为检测微小的热变化提供了可能。

在实际应用中，这种效应可以被用来检测人体发出的红外辐射，因为人体的温度与周围环境存在温差。热释电传感器（PIR）就是利用这个原理工作的。

2.1.2 热释电材料的工作原理

热释电材料的工作原理基于其内部的偶极子排列。当材料的温度发生变化时，材料内部的电偶极子会发生移动，导致材料表面出现电荷积累，形成可测量的电压信号。

这一过程可以分为三个主要步骤：

1. 温度变化导致材料内部电偶极子重新排列 。
2. 电偶极子的移动在材料表面形成感应电荷 。
3. 感应电荷形成电压信号，可以通过外接电路进行测量 。

为了放大和利用这些电压信号，通常会在材料表面加上电极，并将这些信号连接到后续的电路中，进行进一步的放大和处理。

2.2 PIR传感器的工作原理

2.2.1 PIR传感器的内部结构

PIR传感器内部结构主要包括热释电材料、菲涅尔透镜和信号处理电路。热释电材料通常被封装在传感器内部的电极之间，而菲涅尔透镜的作用是将不同的区域热辐射聚焦到热释电元件上。

菲涅尔透镜的设计对于PIR传感器的性能至关重要。它能够将特定区域的红外辐射有效地集中到传感器上，而忽略其他区域的辐射，这样可以提升传感器的检测范围和灵敏度。

2.2.2 PIR传感器的信号处理流程

信号处理流程一般包括以下几个步骤：

1. 环境热辐射的捕获 ：通过菲涅尔透镜捕获特定区域的热辐射变化。
2. 热释电效应的转换 ：将捕获的热辐射转换为电信号。
3. 信号放大与滤波 ：通过放大器放大信号，并通过滤波器去除噪声。
4. 信号判定与输出 ：通过逻辑判断电路判定是否有目标移动，并输出相应的信号。

接下来，这些处理过的信号就可以被微控制器或其他逻辑电路读取，用于进一步的决策和控制。

2.3 热释电技术在传感器中的应用实例

2.3.1 人体探测场景应用

热释电技术在人体探测领域应用广泛，尤其在智能家居和安防系统中。例如，当有人在房间内移动时，PIR传感器可以检测到人体发出的红外辐射变化，并触发相应的动作，比如点亮灯光或发送报警信号。

在这种应用中，传感器需要根据探测区域的大小、预期目标的移动速度以及环境条件等因素进行灵敏度和检测范围的调整。通常，通过调整传感器内置的电位计来实现对灵敏度和检测范围的精确控制。

2.3.2 安防监控系统的应用

在安防监控系统中，PIR传感器常被用于自动化监控。它可以集成到更复杂的系统中，如视频监控系统，以实现更高效的监控功能。当PIR传感器检测到移动时，可以触发摄像头开始录像，或者将图像数据发送到安全中心，供安全人员分析。

在设计安防监控系统时，需要考虑如何最有效地利用PIR传感器的探测区域，以及如何与其他类型的传感器（如摄像头、烟雾探测器等）协同工作，实现全方位的监控能力。

在接下来的章节中，我们将详细探讨HC-SR501传感器的具体引脚功能、微控制器的集成方法、驱动程序的作用以及如何调整传感器的灵敏度和检测范围以适应不同应用场景的需要。

3. HC-SR501传感器引脚功能及配置

3.1 引脚功能详解

3.1.1 传感器引脚功能概述

HC-SR501人体红外传感器有三个基本引脚，分别为VCC、OUT和GND。VCC引脚用于为传感器提供正电源输入，通常是3V至5V的直流电压。OUT（输出）引脚是传感器的数据输出端，当检测到人体红外移动时，此引脚输出高电平信号。GND引脚则是接地端。

在实际应用中，HC-SR501的VCC和GND引脚可以连接到提供稳定电源的微控制器或其他电源模块上。通过OUT引脚，微控制器可以接收到传感器的信号，然后根据信号的状态执行相应的操作。

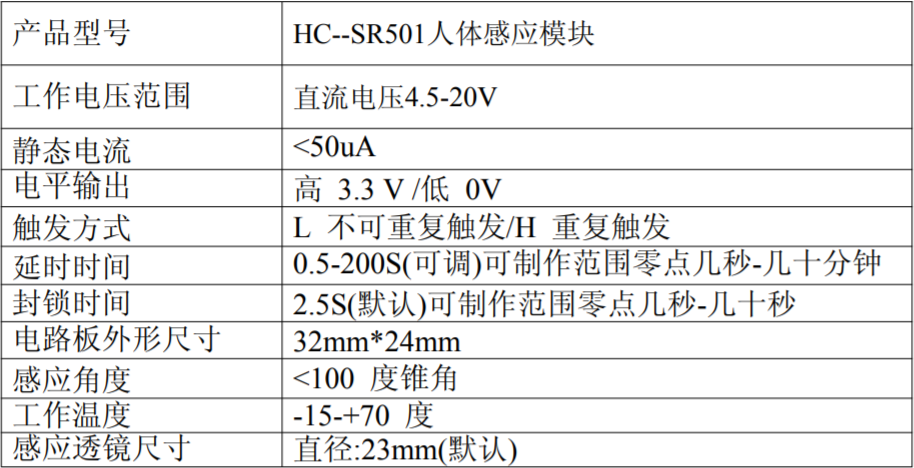

3.1.2 各引脚的电气特性

HC-SR501的引脚具有特定的电气特性。VCC引脚可以承受的电压范围很窄，通常在3V至5V之间，而GND引脚必须与系统的地线相连。OUT引脚是一个数字信号输出，能够在高电平（一般为VCC电压）和低电平（一般为0V）之间切换。

此外，HC-SR501输出的高电平持续时间可能与传感器的设置模式有关。例如，有的版本有“重复触发”和“单次触发”模式，重复触发模式下，只要人体在传感器感应范围内活动，OUT引脚会持续输出高电平，而单次触发模式则是检测到一次动作后，输出高电平一段时间（一般可设定）后返回低电平，直到下一次动作。

3.2 引脚连接与配置

3.2.1 与微控制器的接口连接

连接HC-SR501与微控制器时，必须注意以下步骤和要点：

1. 首先检查HC-SR501的供电电压要求，确保它与微控制器的供电电压相兼容。
2. 将HC-SR501的VCC引脚接到微控制器的3.3V或5V电源输出端口，将GND引脚连接到微控制器的GND端口。
3. 如果微控制器的输入端口可以处理5V信号，可以直接将OUT引脚连接到一个数字输入端口；如果微控制器的输入端口只能处理3.3V信号，则可能需要使用适当的电平转换电路。

3.2.2 电源与信号线的配置方法

在配置HC-SR501的电源和信号线时，应该采取如下措施：

• 为确保系统稳定运行，可以为HC-SR501提供稳定的5V电源，并确保共地。
• 如果连接到3.3V微控制器，可能需要使用电压分压器或电平转换器来降低OUT引脚的电平，以防止损坏微控制器。
• 在连接OUT引脚到微控制器前，应该考虑使用上拉或下拉电阻来维持稳定的逻辑电平，除非微控制器有内置的上拉电阻。

3.3 引脚扩展与接口电路设计

3.3.1 传感器扩展模块设计

为了更好地集成HC-SR501到复杂项目中，有时需要设计扩展模块。一个简单的扩展模块可能包括：

• 使用继电器模块来控制更高电流或电压的负载。
• 加入光耦合器来实现隔离，保护微控制器不受高电压的影响。
• 引入调节电阻来调整传感器的灵敏度和检测范围。

3.3.2 接口电路的设计技巧

设计接口电路时，以下是一些有用的设计技巧：

• 信号线保护 ：为了防止电气干扰，应该在信号线上使用TVS二极管或稳压二极管。
• 模块化设计 ：将电路分成几个模块，每个模块执行特定的功能（如电源管理、信号处理），可以简化故障排查和系统升级。
• 电路板布局 ：为HC-SR501和相关电路设计PCB时，应该注意布局的合理性。例如，应将模拟和数字电路分离开来，以避免信号串扰。

通过合理设计接口电路，可以极大提高HC-SR501的稳定性和可用性，并且可以轻松地将传感器集成到更复杂的系统中。

graph LR
    A[HC-SR501] --> B[微控制器]
    B --> C[微控制器电源]
    B --> D[微控制器数字输入]
    B --> E[继电器模块]
    E --> F[负载控制]
    B --> G[电平转换器]
    B --> H[光耦合器模块]
    B --> I[信号线保护元件]
    I --> J[TVS二极管]
    I --> K[稳压二极管]
    B --> L[模块化电路设计]

该流程图展示了HC-SR501如何通过接口电路连接到微控制器以及后续的电路模块。每一个组件都扮演着其特有的角色，确保了系统的稳定运行和功能扩展。

4. 微控制器集成HC-SR501的方法与实践

4.1 微控制器选择与HC-SR501兼容性

4.1.1 不同微控制器的特点

在使用HC-SR501传感器时，选择合适的微控制器是至关重要的。不同的微控制器具有不同的特点和优势，根据具体的应用需求进行选择，可以大大提升项目的开发效率和运行性能。

例如，Arduino系列的微控制器因其易用性、丰富的库资源以及庞大的社区支持，成为许多项目尤其是初学者项目的首选。而STM32和ESP系列微控制器则提供了更强的处理能力和更多的I/O端口，适合更加复杂或者对性能要求较高的项目。

4.1.2 选择合适的微控制器与HC-SR501搭配

选择微控制器时，需要考虑以下因素：

• 输入电压兼容性 ：HC-SR501通常工作在5V电压，因此应选择兼容此电压范围的微控制器。
• I/O端口类型 ：确保微控制器有足够的数字输入端口，用于接收HC-SR501的信号。
• 编程语言支持 ：一些微控制器如Arduino支持C++，而ESP系列可支持JavaScript等语言。
• 成本和尺寸 ：根据项目的预算和尺寸限制选择合适的微控制器。

4.2 集成HC-SR501的编程技术

4.2.1 编程接口的初始化配置

在编程之前，我们需要初始化HC-SR501传感器所连接的微控制器端口。以下是一个简单的示例，展示如何在Arduino平台上初始化接口：

const int PIRPin = 2; // 定义连接到HC-SR501的引脚
void setup() {
  pinMode(PIRPin, INPUT); // 设置PIR引脚为输入模式
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  // 程序的主循环
}

4.2.2 读取传感器数据的程序编写

接下来，我们需要编写用于读取HC-SR501传感器数据的程序。HC-SR501会输出一个高电平信号，当检测到移动物体时。以下是如何在Arduino上实现此功能的代码：

void loop() {
  int sensorValue = digitalRead(PIRPin); // 读取PIR引脚的值
  if (sensorValue == HIGH) {
    Serial.println("Motion detected!"); // 如果检测到运动，打印信息
  }
  delay(100); // 简单的防抖延时
}

4.2.3 微控制器集成HC-SR501的代码逻辑分析

在上述代码中， digitalRead(PIRPin) 函数用于读取连接到HC-SR501传感器的微控制器引脚的电平状态。当传感器检测到运动时，它会将输出引脚从低电平变为高电平， digitalRead 会读取到 HIGH 并触发 if 条件下的打印动作。 delay(100) 是为了简单地防止由于传感器输出的快速波动（如传感器的固有“噪声”）导致的连续多次触发。

4.3 实际项目中的应用案例

4.3.1 智能家居系统中的应用

在智能家居系统中，HC-SR501可以用来检测家中是否有人员活动，从而自动开闭灯光、调节室内温度等。当HC-SR501检测到人体移动时，通过微控制器控制继电器模块，从而实现对家用电器的智能控制。在编程中，可以使用中断服务程序（ISR）来响应传感器的触发，以减少延时并提高系统的响应速度。

4.3.2 人机交互界面的案例分析

在人机交互界面的设计中，HC-SR501可以作为输入设备，与微控制器连接后，当检测到运动时，触发微控制器执行特定的操作，比如切换屏幕显示或发送通知。设计这种系统时，要考虑到误报的问题，并采取措施进行防抖处理，例如在检测到连续多次触发后才认为真正有人进入或离开。

bool motionDetected = false;
unsigned long lastDebounceTime = 0;  // 上次变化时间
unsigned long debounceDelay = 200;   // 防抖延时

void setup() {
  pinMode(PIRPin, INPUT);
  pinMode(LED_BUILTIN, OUTPUT); // 设置内置LED为输出模式，用于反馈检测到移动
}

void loop() {
  int reading = digitalRead(PIRPin);
  if (reading == HIGH) {
    unsigned long now = millis();
    if (now - lastDebounceTime > debounceDelay) {
      motionDetected = !motionDetected; // 防抖抖动，确认真实移动
      lastDebounceTime = now;
    }
  } else {
    lastDebounceTime = millis();
  }

  if (motionDetected) {
    digitalWrite(LED_BUILTIN, HIGH); // 有人检测到时，点亮LED
  } else {
    digitalWrite(LED_BUILTIN, LOW);
  }
}

在此代码中，我们使用了时间戳来记录上一次传感器状态变化的时间，并设置了一个防抖延时。只有当连续多次检测到状态变化，且每次变化间隔超过设定的延时后，才认为是真的有运动发生。这可以有效地避免由于传感器的偶然波动造成的误操作。

5. HC-SR501驱动程序的作用与实现

5.1 驱动程序的作用及其重要性

5.1.1 驱动程序在系统中的角色

驱动程序可以被视为硬件和操作系统之间的桥梁。它的存在允许操作系统及其应用程序通过定义良好的接口与硬件通信。对于HC-SR501这样的传感器，驱动程序确保微控制器能够正确地控制传感器的行为，并且能够有效地解释其返回的数据。

在嵌入式系统中，驱动程序通常会处理底层的通信细节，例如电气信号的发送和接收、时序的管理以及数据的转换。一个优秀的驱动程序可以简化应用程序的开发，因为开发者可以使用高层次的API（应用程序接口）而不是直接与硬件进行交互。

5.1.2 驱动程序优化性能的原理

驱动程序的另一个关键功能是优化硬件的性能。开发者可以通过编写高效的驱动程序代码来减少延迟、提高数据处理速度以及提升系统的整体可靠性。通过精心设计的驱动程序，可以实现对HC-SR501传感器的实时和稳定控制，这对于需要高响应性的应用（如安全系统）至关重要。

优化可以通过多种方式实现，包括但不限于缓存管理、数据预取技术、以及并发处理机制。驱动程序还可以实现高级的诊断功能，帮助开发者识别和解决硬件问题。

5.2 编写HC-SR501驱动程序的步骤

5.2.1 驱动程序的框架设计

编写驱动程序的第一步是进行框架设计。这包括确定驱动程序如何与操作系统和上层应用程序交互，以及设计驱动程序的内部结构。对于HC-SR501驱动程序，一个典型的框架可能包括初始化代码、中断服务例程、数据读取和发送函数以及诊断和调试工具。

在设计过程中，需要考虑硬件接口的特性，例如支持的通信协议、电气接口、以及任何特殊模式。此外，还需要考虑与操作系统兼容性，确保驱动程序能够正确加载和执行。

5.2.2 驱动程序的核心编程技术

一旦框架确定，就可以开始编写核心编程技术。这涉及实现与硬件通信的详细代码，包括初始化传感器、配置传感器参数、以及处理从传感器返回的数据。

驱动程序的编写需要关注效率和可靠性。例如，可以使用中断而非轮询模式来处理传感器数据，这样可以减少处理器的负载并且响应更快。下面是一个示例代码块，展示了如何使用伪代码初始化HC-SR501传感器：

// HC-SR501初始化函数的伪代码
void initialize_HCSR501() {
    // 配置GPIO引脚为输入模式，用于读取PIR传感器输出
    configurePinAsInput(HCSR501_OUTPUT_PIN);
    // 设置中断服务例程，当检测到动作时由微控制器调用
    setInterruptServiceRoutine(HCSR501_OUTPUT_PIN, motionDetected);
    // 启动传感器
    powerOnSensor();
    // 配置传感器的工作模式（例如灵敏度和检测范围）
    setSensitivityLevel(HIGH);
    setDetectionRange(WIDE);
}

在上述代码中， configurePinAsInput 、 setInterruptServiceRoutine 、 powerOnSensor 、 setSensitivityLevel 和 setDetectionRange 都是假定存在的函数，需要根据实际使用的微控制器和编程环境进行相应的实现。这些函数将直接与硬件交互，执行必要的操作来初始化传感器。

5.3 驱动程序的测试与优化

5.3.1 驱动程序的测试方法

测试驱动程序是确保其可靠性的关键步骤。测试过程通常包括单元测试、集成测试和系统测试。单元测试关注单个函数或代码块的正确性，集成测试关注于驱动程序与硬件组件之间的交互，而系统测试则考虑驱动程序在整个系统中的表现。

在测试HC-SR501驱动程序时，可以使用特定的测试设备模拟人体运动，并验证传感器是否能够准确地检测到动作并触发相应的中断或事件。此外，还需要确保驱动程序能够正确处理不同灵敏度级别和检测范围的配置。

5.3.2 驱动程序性能的评估与优化

性能评估通常涉及到响应时间的测量、吞吐量的测试以及资源消耗（如CPU和内存使用）的监控。如果性能不符合预期，可能需要对代码进行优化。优化可以包括代码剖析来识别瓶颈，然后针对性地改进代码。

对于HC-SR501驱动程序，性能优化可能涉及减少不必要的硬件操作、优化中断处理逻辑或改进数据处理流程。下面是一个简单的示例，展示了如何优化传感器数据的读取过程：

// 优化后的读取传感器数据的函数
int readSensorData() {
    // 等待中断信号，直到检测到动作
    waitForInterrupt(HCSR501_INTERRUPT_PIN);
    // 确认中断信号，然后读取传感器状态
    bool motionDetected = readInterruptPin(HCSR501_INTERRUPT_PIN);
    if(motionDetected) {
        // 清除中断标志
        clearInterruptFlag(HCSR501_INTERRUPT_PIN);
        // 读取传感器数据寄存器
        int sensorData = readRegister(HCSR501_DATA_REGISTER);
        return sensorData;
    } else {
        // 如果中断不是由动作触发，返回错误代码
        return ERROR_CODE;
    }
}

在上述代码中， waitForInterrupt 、 readInterruptPin 、 clearInterruptFlag 和 readRegister 都是与硬件相关的操作，需要根据实际的硬件规格和编程环境进行精确实现。优化后的函数减少了读取操作的次数，并且通过等待中断信号来提高响应速度。

通过测试和优化，驱动程序将能够提供更好的性能和更高的可靠性，这对于任何依赖于HC-SR501传感器的系统都是至关重要的。

6. HC-SR501灵敏度和检测范围的调整

6.1 灵敏度调整的理论与实践

6.1.1 灵敏度调整的原理

HC-SR501传感器的灵敏度决定了它对环境变化的响应程度。灵敏度调整通常是通过改变内部电路的增益设置来实现。通过调整电路中的一个电位器，可以改变传感器的感应距离，从而影响检测到的运动物体的大小和速度的灵敏度。

6.1.2 灵敏度调整对性能的影响

灵敏度调整对传感器的性能有很大影响。过高的灵敏度可能导致误报，而过低的灵敏度则可能使传感器无法检测到远处缓慢移动的物体。因此，找到最佳灵敏度设置是实现稳定且可靠检测的关键。

6.2 检测范围的调节技术

6.2.1 检测范围的影响因素

影响HC-SR501检测范围的因素包括其内部电路设计、使用的环境条件以及外部组件（如镜头或滤光片）。外部组件的改变可以调整传感器视野角度，从而影响检测范围。

6.2.2 调节检测范围的方法

调整检测范围主要通过两个方面进行：一是物理阻挡，比如使用遮挡板来限制视野；二是调整电路参数，如改变放大器的增益。在物理层面，也可以通过改变镜头或添加滤光片来调整检测范围。

6.3 灵敏度和检测范围调整的案例分析

6.3.1 具体场景下的调整实例

在智能家居系统中，我们可能希望HC-SR501在小范围内对人的细微动作非常敏感，而在大面积的公共区域则需要较宽的检测范围。通过调整电位器，我们可以精确控制传感器的灵敏度和检测范围，以适应不同的环境需求。

6.3.2 调整参数的总结与优化建议

调整参数时，建议先从电位器的中间位置开始，逐渐向减少或增加灵敏度的方向微调。对于检测范围的调整，需要考虑环境中的干扰因素，如热源、光线和其他运动物体。为了获得最佳效果，可以结合实际应用场景进行多次试验和微调。在调整过程中，记录不同设置下的传感器表现，有助于找到最适合当前环境的参数。

代码示例：

// 示例代码：读取HC-SR501传感器的状态
void setup() {
  pinMode(PIR_MOTION_SENSOR, INPUT);
  Serial.begin(9600);
}

void loop(){
  int sensorValue = digitalRead(PIR_MOTION_SENSOR);
  if (sensorValue == HIGH) {
    // 检测到运动
    Serial.println("Motion detected!");
  } else {
    // 未检测到运动
    Serial.println("No motion detected.");
  }
  delay(1000); // 等待1秒
}

请注意，此代码用于演示如何读取HC-SR501传感器的状态，并未包含灵敏度和检测范围的调整功能。在实际应用中，您需要根据传感器的具体响应和系统要求调整灵敏度设置。
