OLT基本操作及ONU的认证

实习目的及要求

实验目的：

1. 了解端口编号方式；
2. 掌握设备板卡添加、基本信息的查询；
3. 掌握带外IP地址的配置方法；
4. 掌握ONU认证配置方法。

实验要求：

1．   严格按照实习规划对设备进行配置

（注*不输入实验文档未出现过的命令、不保存（write））

2． 详细记录每个步骤的操作结果，并编写实验报告；

3． 实习后恢复设备初始状态（重启）。



实习规划（设备分配、组网、数据）

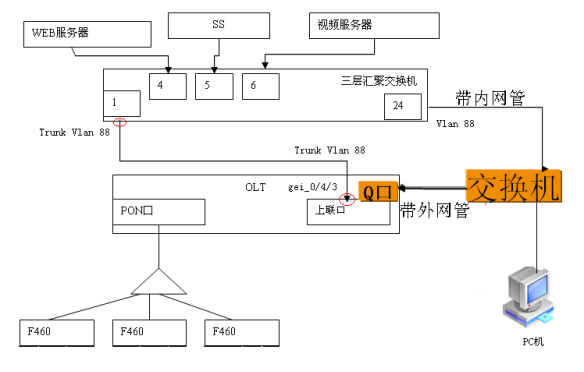

组网规划：



NetNumen N31网管系统可以分为带外与带内两种组网方式。

1．在带外组网方式中，EPON设备网元通过控制交换板上的Q口接入IP网络，网管中心也以类似的方式接入这个IP网络，实现网管系统与网元的直接IP互通。带外组网方式的优点是网管信道与业务信道完全独立，即使在业务通道发生故障的情况下也可保证网管信息的正常传输，而且各网元之间没有直接联系，一个网元的故障不会影响对其它网元的管理。

2．在带内组网方式中，EPON设备网元通过其上联口接入IP网络，实现网管系统与网元的直接IP互通。带内组网方式的优点是利用业务信道传输网管信息，无需另外组建一套专用的网管网络，组网更加灵活、方便。

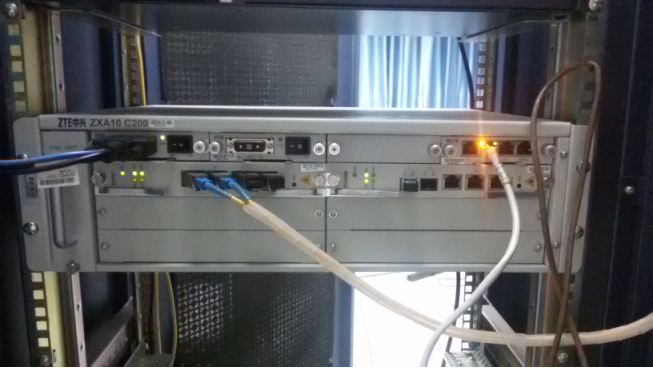

本次实验采取带外网管的方式登录OLT，C200登录方法：

1、将Pc的WAN网卡配置成10.12.9.x网段，和Q口同网段，并且能够ping通10.12.9.200(目前暂时支持4个用户登陆)

2、在PC上进入到DOS界面；

telnet 10.12.9.200，用户名：zte，密码：zte





实习步骤及记录

（1）端口编号方式

本文按照1槽位配置EPFC；4槽位配置EC4GM为例。



常用的端口描述方式：

上联口：gei_0/X/Y，其中X为EC4GM的槽位号，取值4；Y为以太网端口号，取值1～4。本例中为gei_0/4/3（4槽位3端口）

PON口：epon-olt_0/X/Y，其中X为EPFC
