一、前言:电竞专家技嘉Z390 AORUS PRO WIFI主板来到评测室
AMD 7月份发布的ZEN 2构架第三代锐龙处理器的确让世人震撼,在综合性能方面,锐龙9 3900X可以说是目前最强的主流处理器,但如果你是一个纯粹的游戏玩家,钟爱各种竞技游戏,显然i7-9700K/i9-9900K能带来更好的实际体验。
本次评测的主角是技嘉Z390 AORUS PRO WIFI主板,这是一款被许多玩家低估了的i7-9700K/i9-9900K座驾。
![7c94c73cc5242a7d6d56cdadf45c5703.png](https://i-blog.csdnimg.cn/blog_migrate/4457e646b3b51465c9f0b7885a715ac2.jpeg)
技嘉Z390 AORUS PRO WIFI主板号称电竞专家,在散热方面花了大量的心思,供电电路有热管连接的2块大型散热片,南桥以及M.2插槽均有散热片覆盖。
既然名字里面带了个WIFI,自然是因为多了一个无线模块。在这里它使用的是Intel AC9560无线网卡,2T2R双通道双天线设计,频率为160MHz,最高速率1.73Gbps。同时,这块网卡还支持蓝牙5.0功能。
![828c9b1af6ab379030fc36f78e456558.png](https://i-blog.csdnimg.cn/blog_migrate/1348299adda9afc3a0eb418a0e503fc3.jpeg)
为了增强超频能力,Z390 AORUS PRO WIFI主板采用了13相数字供电以及ISL69138 PWM主控。MOSFET则采用了DrMOS,它能比传统的上下桥MOSFET提供更稳定的电流、更低的运行温度以及更好的超频能力。

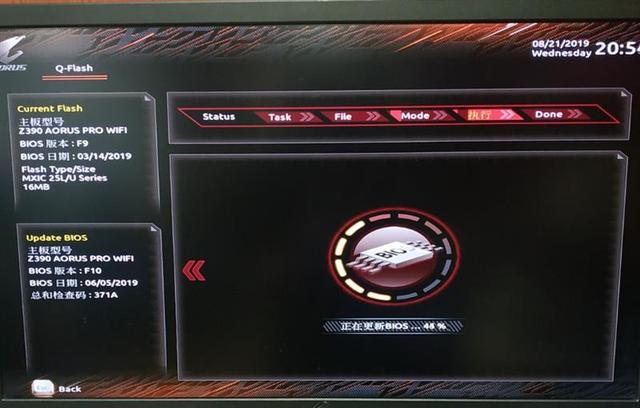

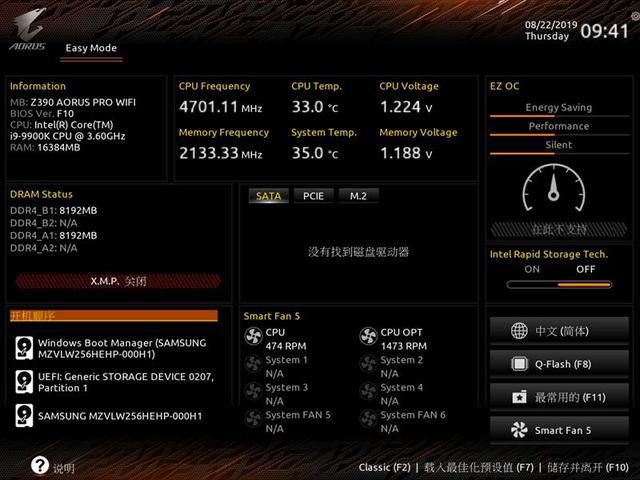

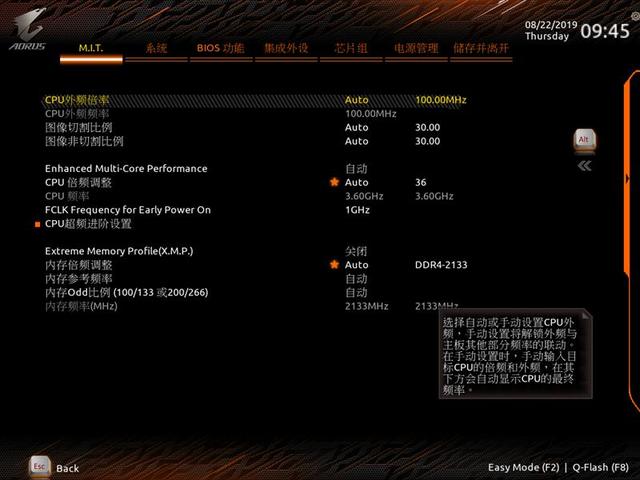

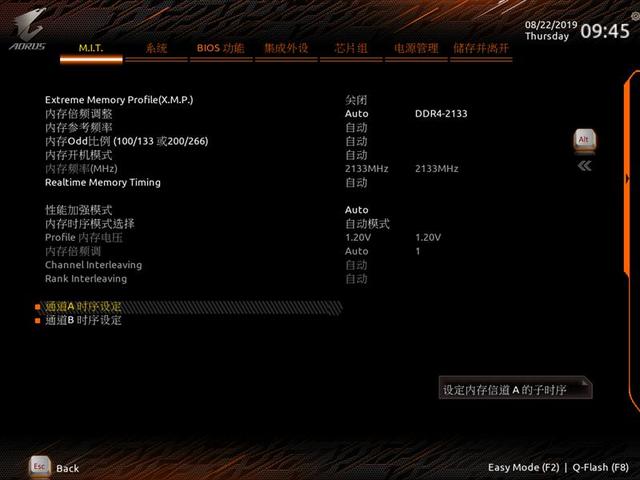

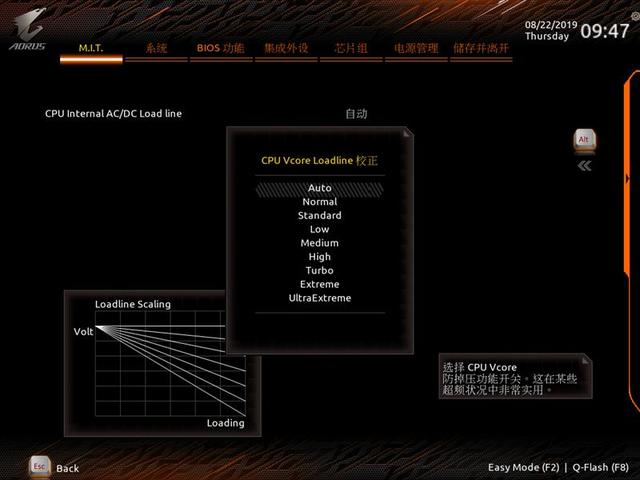

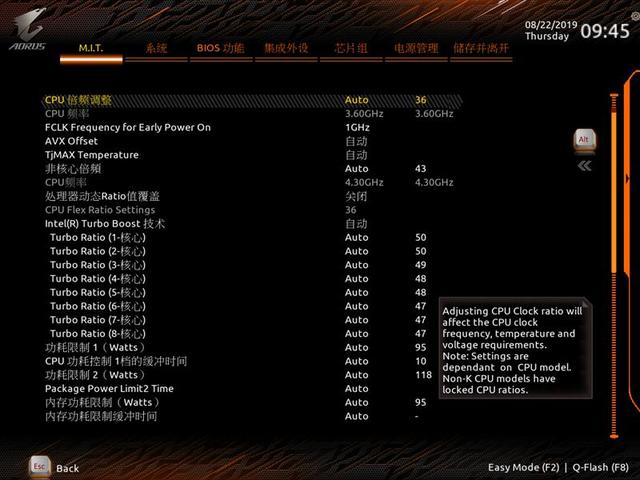

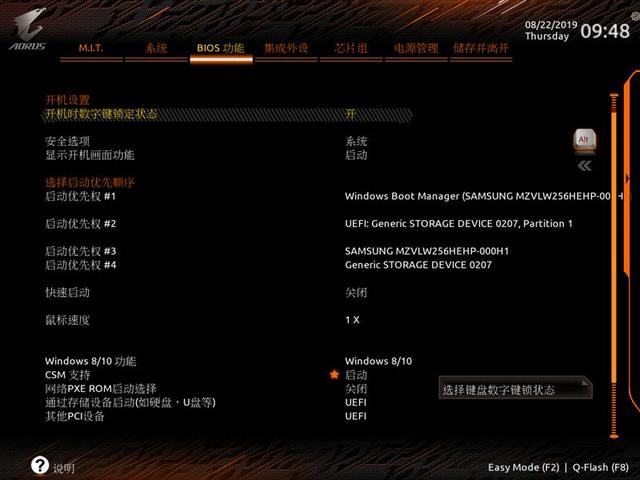

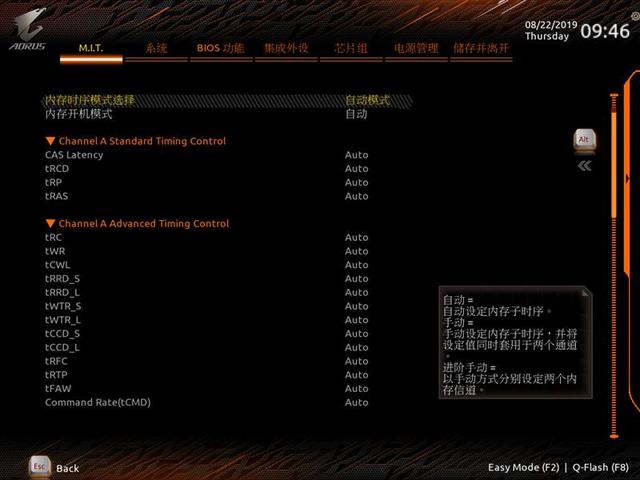

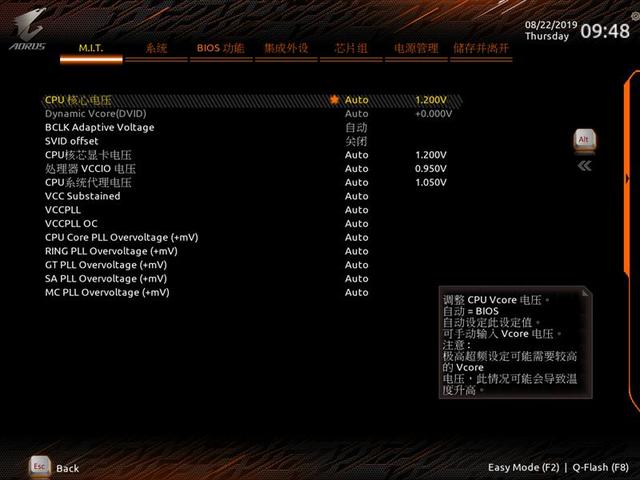

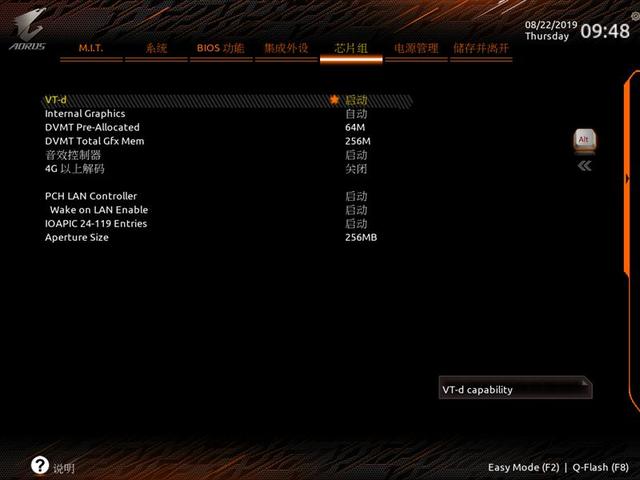

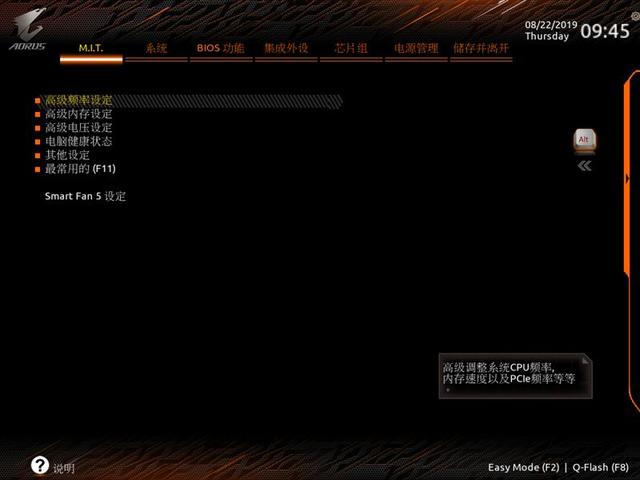

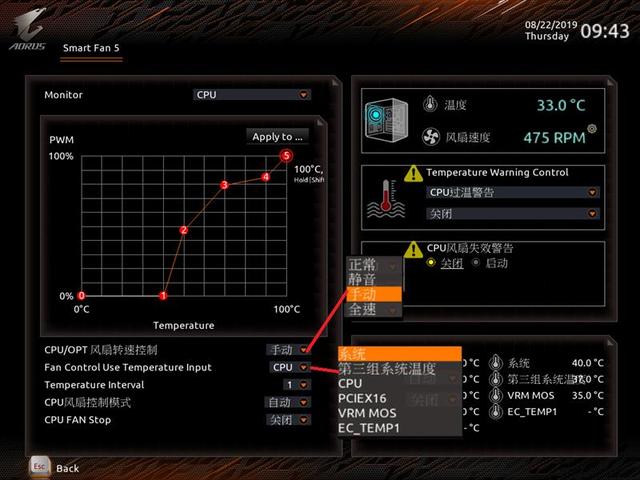

在BIOS设计方面,技嘉虽然不是最好的,但也一直在努力改进,Z390 AORUS PRO WIFI主板在刷新最新的BIOS之后超频能力有了不小的提升。

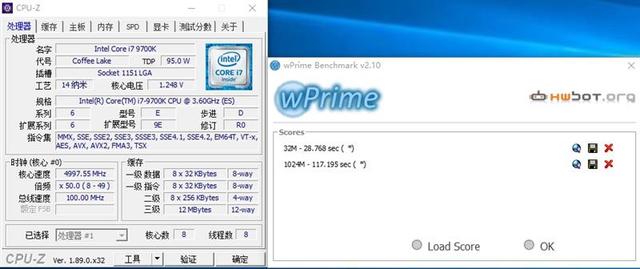

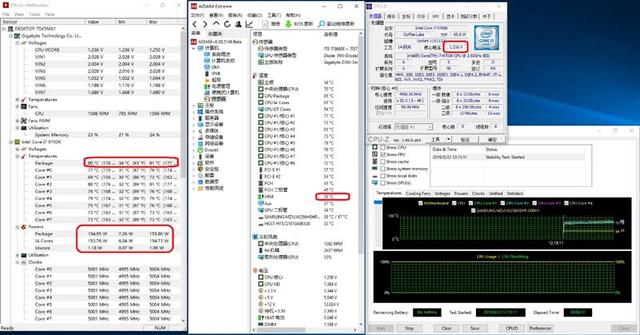

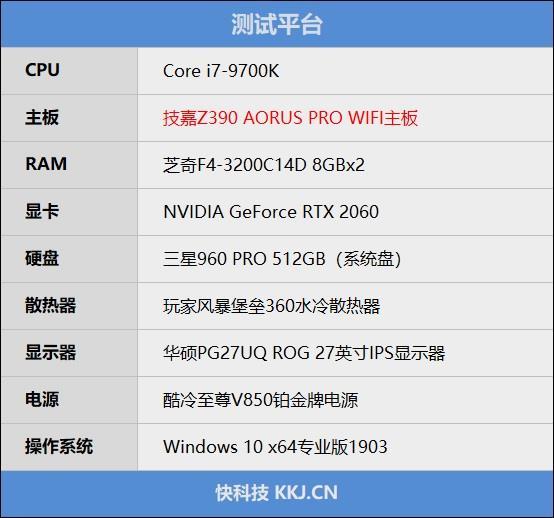

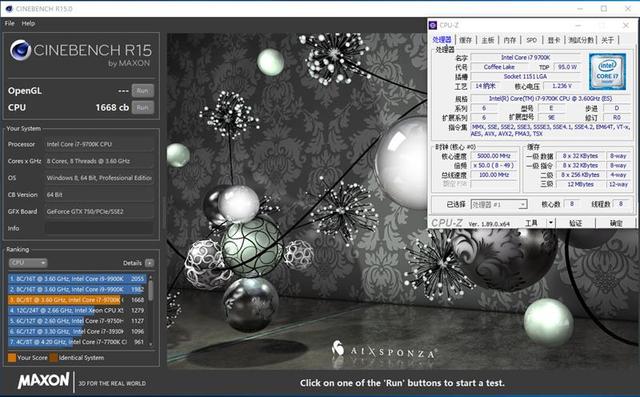

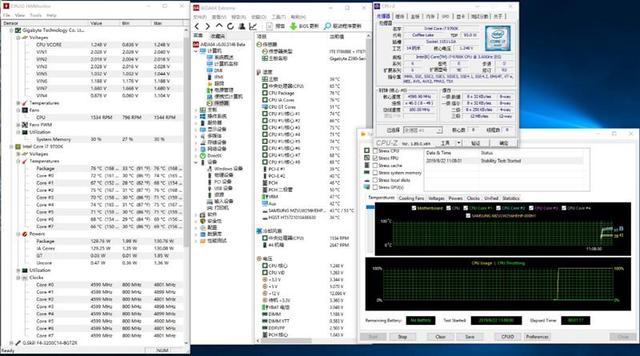

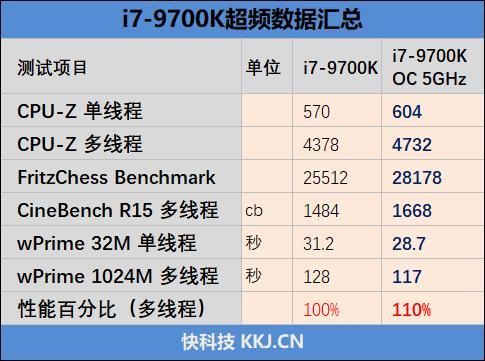

具体表现如何,我们下面会进行详细测试。
![62c8335d056b563f79e333de3b8c4efb.png](https://i-blog.csdnimg.cn/blog_migrate/1b8a85aa9c94be23552dcb79dac76abd.jpeg)
二、外观:13相DrMOS供电设计
![9230240a9e5e1bb61e3da1a22191441d.png](https://i-blog.csdnimg.cn/blog_migrate/6dbcabfd5605fe4acf82c413b9773d22.jpeg)

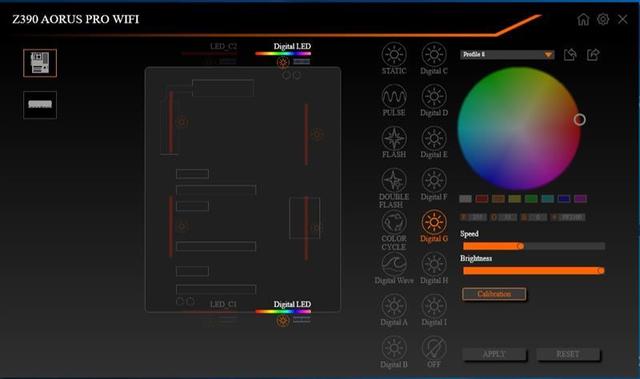

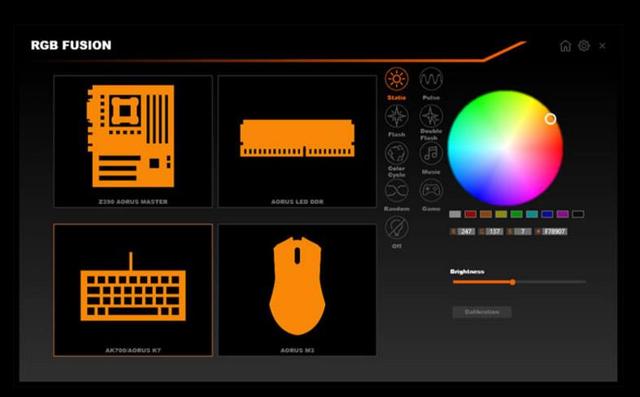

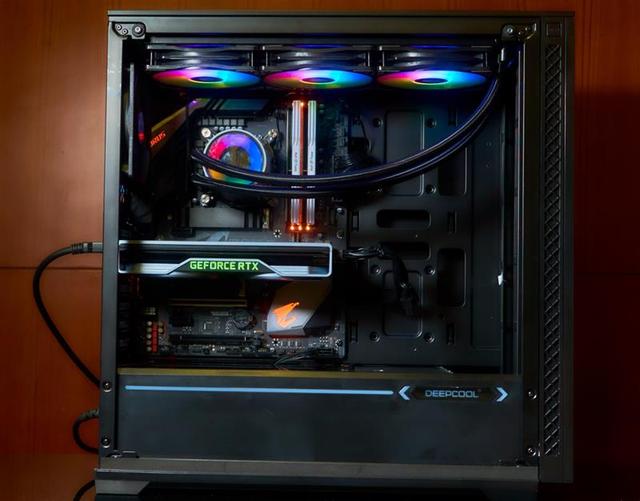

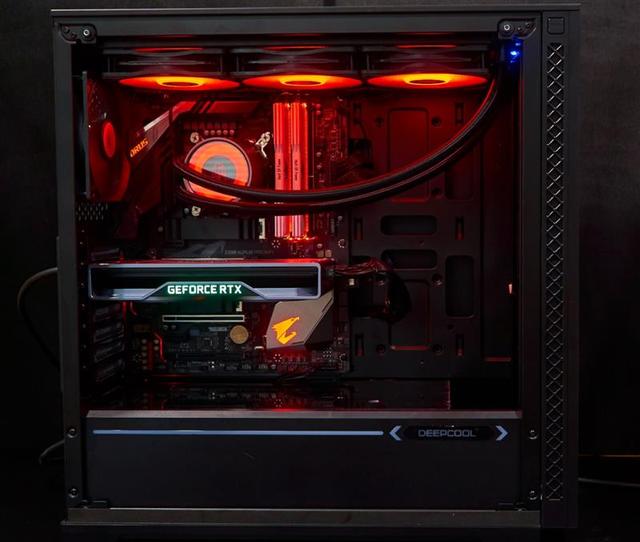

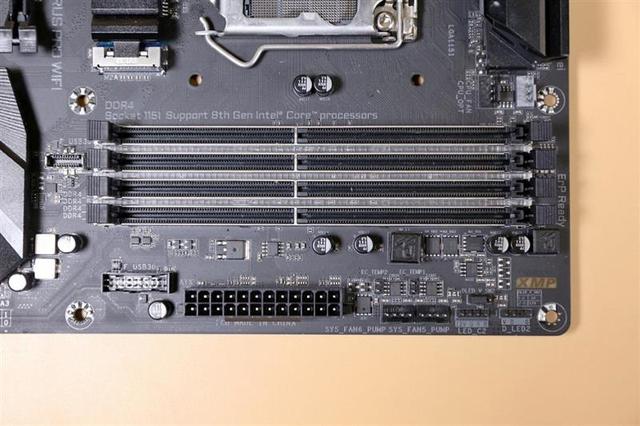

Z390 AORUS PRO WIFI为标准的ATX版型,采用了技嘉所钟爱的银黑配色,主板上覆盖了大量的散热片。南桥散热片上有一个可发光的大雕Logo,通过技嘉RGB Fusion 软件可以和其他技嘉产品设置灯光同步。
![92297fee1a27e336f96cd6a6a131cabd.png](https://i-blog.csdnimg.cn/blog_migrate/a01f3969343f25ad809561a7a1bcd54e.jpeg)
主板的背面。
![6e3679445a05295956a8f483e77b0e5a.png](https://i-blog.csdnimg.cn/blog_migrate/b9360b28cb0665cdc0102a664758e21c.jpeg)

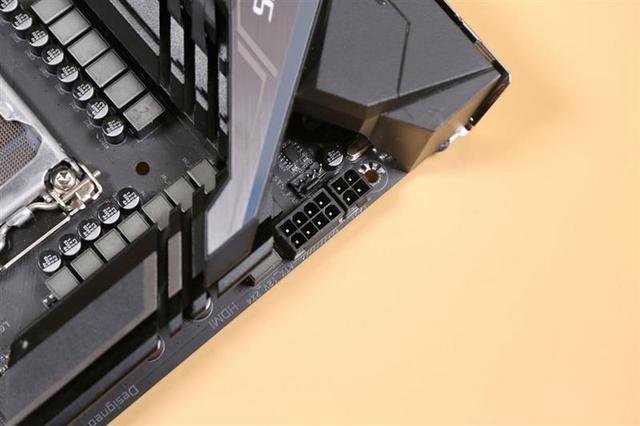

13相数字供电电路设计,应付超频到5GHz的i9-9900K也没什么问题。
在供电模块区域安装了2块大型酷冷散热片,采用一根纯铜热管连接,即便在高负载下也能保持MosFET在低温下运行。
另外特别需要提到的一点是,MosFET为一体化的DrMOS,功率密度是传动上下桥MOSFET的三倍,拥有更低的运行温度以及更强的超频性能。
![a05f4966dc2c46ffdee2e945822598c2.png](https://i-blog.csdnimg.cn/blog_migrate/5ab2651415df3ccb11fd7571fb758601.jpeg)
扩展插槽方面,配备了3条PCIe x1插槽、3条PCIe全尺寸插槽,从上到下分别是x16、x8、x4规格。
另外还有一个M.2 22110与一个M.2 2280的插槽,2个插槽都有配备金属散热片。
