简介：本项目介绍了一款基于STM32F407微控制器的智能家居网关程序设计。该程序作为智能家庭网络的中心，实现了与各种智能设备的通信协调。STM32F407微控制器具备高性能和低功耗的ARM Cortex-M4内核，并拥有浮点单元，适合复杂算法的应用。程序集成了ENC28J60以太网控制器，使得设备可以通过SPI接口连接TCP/IP网络。智能家居系统还依赖于名为“未来之家”的开源测试平台实现远程控制，提供API和SDK供开发者使用，以实现设备的场景联动与控制。此外，系统支持UDP通信协议，适合实时性要求高的通信需求。项目涵盖嵌入式系统开发、C/C++编程、TCP/IP协议栈、STM32系列MCU和ENC28J60模块等技术要点。

1. 智能家居网关程序概念

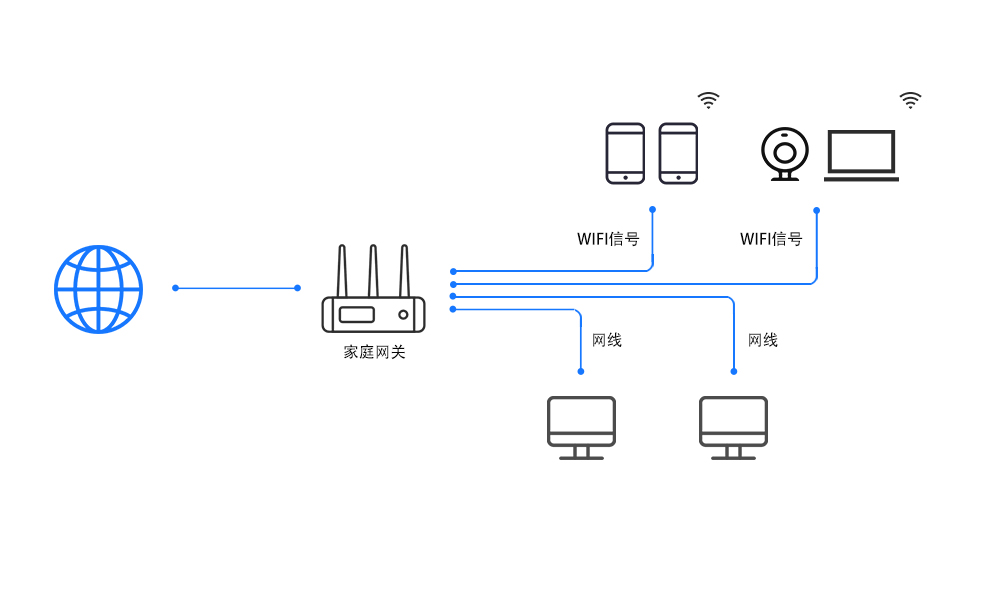

智能家居系统的核心之一是网关程序，它作为智能家居设备与外部网络之间的桥梁，实现了数据的收集、处理和转发。本章将从基础概念出发，深入探讨智能家居网关的功能与实现要点。

智能家居网关的角色与功能

智能家居网关是智能家居生态系统中的关键组件，它不仅负责设备间的通讯，还确保了不同协议与标准之间的兼容性。其主要功能包括：

• 设备连接管理：网关必须能够管理和维护与各智能设备的连接。
• 数据处理与转发：网关对收集的数据进行处理，并按照需求转发到相应的服务或用户界面。
• 用户接口：提供用户交互的界面，如智能手机应用或网页。
• 系统安全：确保数据传输的安全性，防止未授权访问。

网关程序的技术挑战

在实现智能家居网关程序时，开发者需要面对一系列技术挑战：

• 异构协议兼容性 ：不同设备可能使用不同的通信协议（如Zigbee, Wi-Fi, Bluetooth等），网关需要实现这些协议的转换。
• 实时性能 ：网关必须保证数据实时处理和转发，以支持如语音控制或实时监控等场景。
• 安全性问题 ：网关作为家庭网络安全的首道防线，需要有足够的安全机制，防止潜在的网络攻击和数据泄露。

通过理解这些基础概念和挑战，开发者能够更好地规划和构建智能家居网关程序，使其满足日益增长的智能家居系统的复杂需求。

2. STM32F407微控制器应用

2.1 STM32F407微控制器简介

2.1.1 微控制器的型号与性能参数

STM32F407微控制器是STMicroelectronics（意法半导体）推出的一款高性能ARM Cortex-M4微控制器。它拥有最高168MHz的主频，内置高达1MB的闪存和256KB的RAM，同时支持外接存储器。其丰富的外设接口，如USB OTG、CAN、10/100以太网等，使其成为嵌入式系统和物联网领域的理想选择。

这款微控制器支持浮点运算单元（FPU）和数字信号处理（DSP）指令集，非常适用于需要大量数学计算的应用，如信号处理和图像处理。此外，STM32F407的性能参数还包括多种低功耗模式、一个高性能的ADC和DAC，以及丰富的通信接口，这些都大大增强了设备在实际应用中的灵活性和效率。

2.1.2 微控制器的硬件架构概述

从硬件架构来看，STM32F407基于ARM Cortex-M4核心构建，该核心采用32位哈佛架构，具有分离的数据和指令总线，支持Thumb-2指令集，实现了对16位和32位指令的高效执行。核心内部集成了乘法累加器（MAC），以加速乘法和累加运算，对数字信号处理尤为重要。

硬件上，STM32F407提供了丰富的外设，包括多个串行通信接口、定时器、模拟数字转换器（ADC）、数字模拟转换器（DAC）、CRC计算单元等，这些硬件资源可通过寄存器配置实现各种功能。此外，微控制器还配备了内存保护单元（MPU），以提高系统的安全性和稳定性。

为了更好地理解和应用STM32F407，开发者需要熟悉其硬件架构，包括处理器核、内存映射、时钟系统、电源管理等关键模块。硬件架构的深入理解有助于在编程时做出更优的设计决策，以充分利用微控制器的潜力。

2.2 STM32F407的开发环境配置

2.2.1 开发板的选择与购买指南

在开始STM32F407微控制器的开发之前，选择合适的开发板是重要的一步。市场上有多种基于STM32F407的开发板，比如ST的官方开发板“NUCLEO-F407RG”或“Discovery kit STM32F407VG”，它们都提供了丰富的接口和便利的扩展模块。

购买指南： 1. 性能需求 ：确认开发项目的需求，比如所需的外设、内存大小等。 2. 扩展性 ：检查开发板是否有足够的扩展接口，例如Arduino兼容头、ST Morpho接口等。 3. 文档支持 ：选择文档齐全、社区活跃的开发板，以便于解决开发过程中遇到的问题。 4. 成本考虑 ：在满足项目需求的前提下，考虑开发板的成本效益。 5. 品牌信任度 ：优先选择知名品牌或经过验证的开发板，以保证质量和售后支持。

购买开发板后，可以通过开发板附带的快速入门指南了解基本配置和使用方法。

2.2.2 软件开发工具链的搭建与使用

软件开发工具链包括编译器、调试器和集成开发环境（IDE）。对于STM32F407微控制器，最常用的开发工具链包括： - 编译器 ：例如GNU ARM Embedded Toolchain或ARM Keil MDK。 - 调试器 ：ST提供的ST-LINK/V2或第三方支持的J-Link。 - IDE ：如Keil MDK、IAR EWARM、Eclipse-based IDE（如STM32CubeIDE）或Atollic TrueSTUDIO。

搭建软件开发工具链的步骤大致如下： 1. 下载安装 ：根据需要下载相应的IDE和编译器工具，并根据安装向导进行安装。 2. 配置编译环境 ：在IDE中配置编译器路径和库文件路径，以及创建项目。 3. 配置调试器 ：连接调试器到开发板，并在IDE中设置调试参数。 4. 编写代码 ：编写或导入源代码，编写适用于STM32F407微控制器的代码。 5. 编译构建 ：构建项目并生成二进制文件。 6. 下载调试 ：将编译好的程序通过调试器下载到开发板上，进行调试和测试。

利用软件开发工具链，开发者可以进行代码编写、编译、下载、调试等开发流程，这些步骤环环相扣，构成了完整的开发周期。

2.3 STM32F407编程实战

2.3.1 利用HAL库进行简单IO控制

STM32F407微控制器的硬件抽象层（HAL）库是ST提供的一套面向硬件寄存器操作的软件抽象层。利用HAL库，开发者可以更简洁、高效地控制微控制器的硬件资源。

一个简单的IO控制实战示例是使用HAL库来控制一个LED的闪烁。以下是基于STM32F407的代码片段：

#include "stm32f4xx_hal.h"

// 初始化HAL库及系统时钟
void HAL_MspInit(void) {
    // 配置系统时钟等初始化代码
}

int main(void) {
    // 初始化HAL库
    HAL_Init();
    // 配置系统时钟
    SystemClock_Config();
    // 配置GPIO
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOC_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_13;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    // 主循环
    while (1) {
        HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); // 切换LED状态
        HAL_Delay(500); // 延时500ms
    }
}

在此代码中，我们首先初始化了HAL库，然后配置了系统时钟和GPIO。在主循环中，我们使用 HAL_GPIO_TogglePin() 函数来切换LED的状态，并使用 HAL_Delay() 函数来实现延时，使得LED以一定频率闪烁。

2.3.2 利用LL库优化性能的实践技巧

虽然HAL库提供了便捷的开发体验，但在对性能有严格要求的应用中，直接使用低级（Low Layer，LL）库可能更为合适。LL库直接操作寄存器，为开发者提供了更高的性能和更大的灵活性。

以下是一个使用LL库进行GPIO控制的实例：

#include "stm32f4xx_ll_bus.h"
#include "stm32f4xx_ll_gpio.h"
#include "stm32f4xx_ll_rcc.h"

void LED_Init(void) {
    // 启用GPIOC时钟
    LL_AHB1_GRP1_EnableClock(LL_AHB1_GRP1_PERIPH_GPIOC);
    LL_GPIO_SetPinMode(GPIOC, LL_GPIO_PIN_13, LL_GPIO_MODE_OUTPUT);
    LL_GPIO_SetPinOutputType(GPIOC, LL_GPIO_PIN_13, LL_GPIO_OUTPUT_PUSHPULL);
    LL_GPIO_SetPinSpeed(GPIOC, LL_GPIO_PIN_13, LL_GPIO_SPEED_FREQ_LOW);
    LL_GPIO_SetPinPull(GPIOC, LL_GPIO_PIN_13, LL_GPIO_PULL_NO);
}

int main(void) {
    LED_Init();

    while (1) {
        LL_GPIO_TogglePin(GPIOC, LL_GPIO_PIN_13); // 切换LED状态
        LL_mDelay(500); // 使用LL库的延时函数
    }
}

在这个实例中，我们通过LL库的函数直接操作GPIO寄存器，实现LED的闪烁。 LL_mDelay() 函数直接使用硬件计数器来实现更精确的延时。在需要进行高性能操作的应用中，利用LL库进行底层优化是一个非常实用的技巧。

总的来说，无论是使用HAL库还是LL库，都要求开发者具备对STM32F407硬件资源的深入理解和合理的性能优化能力，这对于开发高效、稳定的嵌入式系统至关重要。

3. ARM Cortex-M4内核特性

ARM Cortex-M4内核是广泛应用于嵌入式系统的高性能处理器之一。Cortex-M4拥有许多先进的特性，例如单周期乘法、硬件除法、单指令多数据（SIMD）处理、以及浮点运算单元（FPU）。这些特性使得Cortex-M4特别适合于需要高度实时处理能力和高效率数字信号处理（DSP）功能的应用程序。

3.1 ARM Cortex-M4内核基础

3.1.1 内核架构与工作原理

Cortex-M4内核采用的是哈佛架构，这意味着其指令集和数据存储是分开的。这种设计允许处理器同时从指令存储器和数据存储器中提取数据。Cortex-M4支持3级流水线，具有分支预测功能，并提供异常处理能力。

Cortex-M4还整合了一个数字信号处理（DSP）扩展集，它包含了一系列优化的DSP指令，比如乘累加（MAC）操作，这些对于处理音频信号、图像和控制算法非常有用。此外，内核还拥有单精度浮点单元（FPU），使得在实时系统中进行浮点运算成为可能。

3.1.2 Cortex-M4的特点与优势

Cortex-M4的主要优势在于它的高性能和低功耗。Cortex-M4通常工作于高达120MHz的频率，可以执行超过1.2DMIPS/MHz的指令。内核集成了硬件除法和单周期乘法指令，大幅提高了运算效率。FPU的存在使得复杂的浮点运算得以在非常短的时间内完成，这对于需要精确控制的应用至关重要。

此外，Cortex-M4提供了各种省电模式和灵活的时钟管理方案，有助于延长电池寿命。异常处理机制使得Cortex-M4在遇到中断时能够快速响应，保证了系统的实时性。

3.2 Cortex-M4的指令集与编程

3.2.1 常用指令集介绍

Cortex-M4拥有一个相对简单的指令集，它支持基本的算数逻辑运算，比如加减乘除、逻辑位操作等。特别的是，Cortex-M4还拥有针对DSP优化的指令，如饱和算数操作、位反转、以及循环寻址模式等。

例如，Cortex-M4的DSP指令集包括QADD和QSUB指令，它们是带饱和的加法和减法操作，这在处理音频或视频信号时非常有用，因为它们可以防止数据溢出。还有一个非常重要的指令是SSAT，它用于对结果进行饱和操作，确保数据不会超出设定范围。

3.2.2 指令集在STM32F407中的应用案例

在STM32F407微控制器中使用Cortex-M4指令集进行编程时，开发者可以直接通过汇编语言编写特定的DSP指令，或者使用支持内联汇编的高级语言如C或C++。以下是一个使用Cortex-M4指令集进行数据处理的简单例子：

; 假设R0寄存器中有两个整数，我们要计算它们的饱和乘法结果
MULS R0, R1 ; 将R0和R1寄存器的值进行带符号乘法，结果存储在R0中
SSAT R0, #8 ; 对结果进行8位饱和处理，如果超出8位范围则饱和到最大或最小值

在C语言中，这样的操作可能会以内联汇编的方式出现：

int a = 128, b = -32, result;
__asm("MULS %0, %1\n\t"    // R0 = a * b
      "SSAT %0, #8\n\t"     // R0 = saturate(R0, 8bit)
      : "=r" (result)       // 输出
      : "r" (a), "r" (b)    // 输入
      : "r0");              // 影响的寄存器

通过这种方式，开发者能够充分利用Cortex-M4的DSP指令集，从而提高程序性能。

3.3 Cortex-M4的性能优化

3.3.1 性能优化的基本原则

在为基于Cortex-M4微控制器开发软件时，性能优化是至关重要的。优化的第一步是了解程序的瓶颈在哪里，然后针对这些瓶颈进行调整。

性能优化的基本原则包括：

1. 优化算法：选择时间复杂度和空间复杂度都比较低的算法。
2. 减少分支：优化代码逻辑以避免过多的分支指令，因为分支指令会导致流水线的重启。
3. 循环展开：减少循环的迭代次数和循环开销，尤其是在循环体内执行简单操作时。
4. 指令流水线优化：通过合理安排指令执行顺序，减少流水线延迟。
5. 使用DSP指令：利用内核提供的DSP扩展指令集来提高特定算法的执行速度。

3.3.2 优化案例分析与实践

考虑一个简单的例子：数字滤波器的实现。在实时音频处理中，滤波器性能至关重要。以下是使用C语言实现的一阶低通滤波器函数：

float filter(float input, float prev_output, float alpha) {
    return (input * alpha) + (prev_output * (1 - alpha));
}

如果我们考虑到浮点乘法的性能瓶颈，并且滤波器运行频率较高，我们可以使用Cortex-M4的DSP指令来优化这个函数。例如，我们可以使用乘累加（MLA）指令，该指令可以在单个周期内完成乘法和累加操作。下面的代码展示了如何通过汇编语言和内联汇编优化这个函数：

float filter_optimized(float input, float prev_output, float alpha) {
    float result;
    __asm("FLD %1, s0\n\t"        // 加载input到浮点寄存器s0
          "FLD %2, s1\n\t"        // 加载prev_output到浮点寄存器s1
          "FLD %3, s2\n\t"        // 加载alpha到浮点寄存器s2
          "MLA s3, s0, s2, s1\n\t" // s3 = s0 * s2 + s1
          "FSTP %0, s3\n\t"       // 将s3存储到result并弹出
          : "=m"(result)          // 输出结果
          : "m"(input), "m"(prev_output), "m"(alpha) // 输入参数
          : "s0", "s1", "s2", "s3" // 使用的浮点寄存器
          );
    return result;
}

通过这种方式，我们的滤波器函数能够在每个周期完成运算，而不需要进行额外的乘法指令，这使得函数的执行更加高效。

通过对Cortex-M4内核及其指令集深入理解，开发者可以更好地优化程序性能，充分发挥出STM32F407微控制器的潜力。这种性能优化在资源受限的嵌入式系统中尤为重要，能够提升系统的实时响应能力和数据处理能力。

4. 内存配置与外设接口

4.1 STM32F407的内存管理

4.1.1 内存架构与存储技术

STM32F407微控制器作为高性能ARM Cortex-M4系列的代表，其内存架构采用高速内嵌SRAM和外部存储接口以实现灵活的存储解决方案。SRAM提供了快速的读写能力，适用于存储需要频繁访问的数据，而外部存储接口则扩展了存储能力，允许连接到例如SD卡、NOR Flash等外部存储设备。

SRAM (静态随机存取存储器) 的速度非常快，对数据的读写几乎可以在一个时钟周期内完成。STM32F407通常拥有高达192KB的SRAM，可以被编程为单一的内存块，或者根据需要进行分块管理。

外部存储接口支持多种总线宽度，例如8位、16位和32位，兼容各种存储器设备。通过FSMC（灵活的静态存储控制器）来控制外部存储器，实现高效的内存访问。

4.1.2 内存管理单元(MMU)的应用

MMU（内存管理单元） 是一个硬件模块，它负责处理CPU的内存访问请求，将虚拟地址转换为物理地址。在嵌入式系统中，MMU的使用并不多见，因为它们通常没有操作系统，或者运行的是实时操作系统。然而，对于使用了MMU的复杂系统，它可以帮助实现虚拟内存管理，支持内存保护和访问权限控制。

在STM32F407中，MMU的使用并不常见，因为它的应用环境往往不需要操作系统或运行的是裸机程序。但是了解MMU的概念对于设计更复杂的应用，例如结合RTOS（实时操作系统）时，是非常有用的。

4.2 外设接口技术详解

4.2.1 外设接口的分类与功能

STM32F407微控制器提供了丰富的外设接口，包括但不限于I2C、SPI、USART等，以及专用于存储的接口如FSMC和SDIO。这些接口允许连接各种外设，如传感器、显示器、网络控制器等，扩展微控制器的功能。

• I2C接口 适用于慢速设备间的通信，如温度传感器、EEPROM等。
• SPI接口 适合高速数据传输，如与外部存储器通信。
• USART接口 提供异步串行通信能力，用于UART、RS-232等。

每个接口都有其特定的配置寄存器和数据传输机制，了解这些细节对于正确使用外设接口至关重要。

4.2.2 常见外设接口编程实践

以下是一个简单的I2C接口编程实践，用于与I2C温度传感器通信：

#include "stm32f4xx_hal.h"

I2C_HandleTypeDef hi2c1; // 声明I2C句柄

// 初始化I2C接口
void MX_I2C1_Init(void)
{
    hi2c1.Instance = I2C1;
    hi2c1.Init.ClockSpeed = 100000;
    hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c1.Init.OwnAddress1 = 0;
    hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    hi2c1.Init.OwnAddress2 = 0;
    hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
    HAL_I2C_Init(&hi2c1);
}

// 读取温度值
uint8_t Read_Temperature(I2C_HandleTypeDef *hi2c)
{
    uint8_t temp = 0;
    HAL_StatusTypeDef status;
    uint8_t slave_address = 0x90; // 温度传感器的从设备地址
    uint8_t temperature_addr = 0x00; // 温度寄存器地址
    uint8_t temp_buf[2];

    status = HAL_I2C_Mem_Read(hi2c, slave_address, temperature_addr, I2C_MEMADD_SIZE_8BIT, temp_buf, 2, 1000);
    if (status == HAL_OK)
    {
        temp = (temp_buf[0] << 8) + temp_buf[1];
    }
    return temp;
}

在上面的代码中，我们首先初始化了I2C接口，然后定义了一个函数 Read_Temperature 用于从温度传感器读取温度值。 HAL_I2C_Mem_Read 是HAL库提供的一个函数，用于通过I2C读取外部设备的内存数据。通过参数我们指定了从设备地址、寄存器地址和数据长度。

4.3 内存与外设接口的交互

4.3.1 内存与外设的高效交互策略

高效的内存与外设接口的交互策略是确保嵌入式系统性能的关键。在STM32F407中，这种交互通常通过DMA（直接内存访问）来实现。DMA允许外设直接访问内存，而无需CPU干预，从而减少CPU负担并提高数据传输效率。

一个典型的使用案例是通过SPI接口读写外部存储器。使用DMA，数据可以被直接传送到指定的内存区域，而不需要CPU逐字节地进行数据传输。这种方法特别适用于处理大量数据或者需要高吞吐量的场景。

4.3.2 实际项目中的应用与调试

在实际项目中，内存与外设接口的交互需要经过仔细的设计和调试。以下是一个实际项目中，如何利用DMA与SPI外设进行数据交互的案例：

// 初始化DMA以进行SPI数据传输
void MX_DMA_Init(void)
{
    // DMA通道配置
    __HAL_RCC_DMA2_CLK_ENABLE();
    DMA_HandleTypeDef hdma_spi1_rx;
    hdma_spi1_rx.Instance = DMA2_Stream0;
    hdma_spi1_rx.Init.Channel = DMA_CHANNEL_3;
    hdma_spi1_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_spi1_rx.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_spi1_rx.Init.MemInc = DMA_MINC_ENABLE;
    hdma_spi1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
    hdma_spi1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
    hdma_spi1_rx.Init.Mode = DMA_NORMAL;
    hdma_spi1_rx.Init.Priority = DMA_PRIORITY_LOW;
    hdma_spi1_rx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
    HAL_DMA_Init(&hdma_spi1_rx);

    // 将DMA与SPI外设关联
    __HAL_LINKDMA(&hi2c1, hdmarx, hdma_spi1_rx);
}

// SPI接收数据
void SPI_ReceiveData(SPI_HandleTypeDef *hspi, uint8_t *buffer, uint32_t size)
{
    HAL_SPI_Receive_DMA(hspi, buffer, size);
}

// 接收完成回调函数
void HAL_SPI_RxCpltCallback(SPI_HandleTypeDef *hspi)
{
    // 数据处理逻辑
}

在上述代码中，我们首先配置了DMA通道，使其与SPI1的接收端口关联。然后在 SPI_ReceiveData 函数中，使用 HAL_SPI_Receive_DMA 来启动非阻塞的数据接收操作。当数据传输完成后， HAL_SPI_RxCpltCallback 回调函数会被触发，可以在这里处理接收到的数据。

在调试过程中，确保DMA通道正确配置并且与SPI外设关联是关键。另外，检查DMA请求是否被正确触发，以及是否有中断服务例程正确响应。在系统运行时，观察内存使用情况和数据传输速率来评估效率和性能表现。

5. ENC28J60以太网控制器

5.1 ENC28J60控制器概述

5.1.1 控制器的技术规格与特性

ENC28J60是一款由Microchip Technology生产的独立以太网控制器，它带有SPI接口，专为嵌入式应用设计。 ENC28J60提供完整的IEEE 802.3兼容以太网MAC层、10Base-T物理层，以及4KB的双端口缓冲区。具有高性能，低功耗的特点。控制器支持全双工模式，并且可以处理所有MAC层和物理层功能。

ENC28J60的一些关键特性包括：

• 支持10Mbps以太网传输速率。
• 内置PHY接口，无需外部网络物理层器件。
• 4KB的双端口RAM作为发送和接收缓冲区。
• 内置MAC层统计计数器。
• 支持ARP、IP、TCP、ICMP协议，可以处理IP碎片以及校验和生成。
• 兼容SPI接口，最高可达20MHz的时钟速度。

5.1.2 ENC28J60在智能家居中的应用场景

ENC28J60由于其低成本、低功耗、小型封装和易于使用的特点，非常适合用在智能家居系统中。智能家居网关通常需要连接到家庭内部的局域网，并通过互联网与外部通信。使用ENC28J60，网关设备能够提供一个稳定可靠的以太网连接。这使得控制和监控家庭自动化系统变得更加简单。

在智能家居环境中， ENC28J60可以用来：

• 提供智能家居设备与本地或远程服务器之间的稳定网络连接。
• 实现设备间的相互通信，确保数据的实时传输。
• 支持智能家庭的安全系统，包括视频监控和环境传感网络。
• 支持固件更新和远程管理智能家居设备。
• 提高家庭网络的扩展性，通过以太网连接更多的智能设备。

5.2 ENC28J60的硬件连接与配置

5.2.1 硬件接口的连接方式

ENC28J60与主控制器（如STM32F407）的连接主要依赖于SPI接口。SPI接口是一个常用的串行通信协议，它使用四条线进行通信：MISO（主设备输入，从设备输出）、MOSI（主设备输出，从设备输入）、SCK（时钟信号）和CS（片选信号）。连接方式如下：

• CS连接到STM32F407的任意一个GPIO引脚，用以选择ENC28J60。
• SCK连接到STM32F407的SPI时钟线。
• MOSI和MISO分别连接到STM32F407的SPI发送和接收线。
• GND连接到地线。
• VCC连接到3.3V电源。

5.2.2 SPI通信协议与ENC28J60的配置

ENC28J60的配置需要通过SPI协议向其内部寄存器写入命令和数据来完成。以下是一个ENC28J60初始化配置的示例步骤：

1. 通过SPI发送命令，复位ENC28J60。
2. 设置ENC28J60的系统时钟。
3. 配置PHY寄存器，选择工作模式。
4. 初始化MAC地址寄存器。
5. 配置以太网控制寄存器，允许接收和发送数据包。
6. 设置接收缓冲区的起始地址。
7. 使能中断（如有需要）。

示例代码：

// SPI发送函数示例
void SPI_Send(uint8_t address, uint8_t data) {
    // 启动片选信号
    CS_LOW();
    // 发送写命令和地址
    SPI_Transfer(WRITE_CONTROL_REGISTER | address);
    // 发送数据
    SPI_Transfer(data);
    // 停止片选信号
    CS_HIGH();
}

// ENC28J60初始化函数示例
void ENC28J60_Init() {
    // 硬件复位ENC28J60
    ENC28J60_Reset();
    // 设置系统时钟
    SPI_Send(ERXFCON, 0b01111010); // RXFCON设置
    // 配置PHY
    SPI_Send(PHCON1, 0b00100000); // 设置全双工模式
    // 配置MAC地址等
    // ...
    // 开启接收功能
    SPI_Send(ECON1, ECON1_RXEN);
}

通过上述步骤，ENC28J60即可完成初始化，并开始以太网通信的准备。

5.3 ENC28J60的软件驱动开发

5.3.1 基于SPI的ENC28J60驱动实现

ENC28J60的软件驱动开发需要考虑如何通过SPI接口发送和接收数据，以及如何处理网络数据包。以下是一个基于STM32F407的ENC28J60驱动实现的示例：

1. 驱动初始化： 配置GPIO，初始化SPI接口，然后调用初始化函数ENC28J60_Init。
2. 数据发送： 封装数据包，通过SPI发送到ENC28J60的发送缓冲区。
3. 数据接收： 轮询或中断方式，从ENC28J60的接收缓冲区读取数据包。

示例代码：

// 数据发送函数示例
void ENC28J60_SendPacket(uint8_t *packet, uint16_t size) {
    // 写入包指针，指向TXSTART
    SPI_Send(ERDPTL, TXSTART & 0xFF);
    SPI_Send(ERDPTH, TXSTART >> 8);
    // 写入包大小低字节和高字节
    SPI_Send(ETXNDL, size & 0xFF);
    SPI_Send(ETXNDH, size >> 8);
    // 发送数据包
    for (uint16_t i = 0; i < size; i++) {
        SPI_Send(EWRPTL, packet[i]);
    }
    // 提交数据包
    SPI_Send(ECON1, ECON1_TXRTS);
}

// 数据接收函数示例
void ENC28J60_ReceivePacket(uint8_t *packet, uint16_t *size) {
    // 检查是否有包可读
    uint8_t bfrcon = SPI_Send(0x1C, 0x00); // 读取BFRCON寄存器
    if (bfrcon & 0x80) {
        // 读取包大小
        *size = SPI_Send(ERDPTL, 0x00);
        *size |= SPI_Send(ERDPTH, 0x00) << 8;
        // 读取数据包
        for (uint16_t i = 0; i < *size; i++) {
            packet[i] = SPI_Send(EWRPTL, 0x00);
        }
    } else {
        *size = 0; // 没有包可读
    }
}

5.3.2 网络数据包处理与传输实践

在网络数据包处理与传输实践中，ENC28J60驱动的核心任务是发送和接收数据包，同时处理可能出现的各种网络事件。比如，驱动需要处理以太网的碰撞、重试次数限制等。另外，根据TCP/IP协议栈的需求，可能需要进行数据包的缓冲管理和错误检测。

下面是关于如何实现网络数据包的处理和传输的一个简要说明：

1. 以太网帧结构解析： 在发送和接收时，驱动必须能正确解析以太网帧的结构，这包括目的地址、源地址、类型字段和数据部分。
2. 错误检测： 驱动要实现对数据包的校验，包括CRC校验和，确保数据的正确性。
3. 缓冲管理： 对于接收缓冲区，需要合理管理空闲缓冲区和已使用缓冲区，以便高效接收数据包。
4. 事件处理： 实现中断或轮询方式的事件处理，及时响应接收、发送和错误事件。

示例流程：

• 驱动检测到接收中断时，调用接收函数ENC28J60_ReceivePacket。
• 根据解析的帧类型，驱动将数据包传递给上层应用或进行进一步处理。
• 发送数据包前，驱动需要构造以太网帧，包括添加MAC地址、类型字段和计算CRC校验和。
• 发送函数ENC28J60_SendPacket通过SPI将数据包写入ENC28J60的发送缓冲区，并触发发送操作。

这些步骤确保了网络通信的准确性和效率，为智能家居网关提供了稳定的网络连接。通过驱动实现和硬件的紧密配合，ENC28J60可以实现高效的数据包传输，为智能家居提供可靠的网络支持。

6. 智能家居网关程序的网络通信实现

6.1 UDP通信协议基础与实现

6.1.1 UDP协议原理与特点

用户数据报协议（User Datagram Protocol，UDP）是一种无连接的网络通信协议，它提供了一种快速、无序、无连接、无需建立会话的数据传输方式。UDP不保证数据包的顺序和完整性，也不提供数据包丢失的检测和重传机制。这些特性使得UDP在某些实时应用中非常有用，如视频会议、在线游戏和流媒体，因为它们可以容忍少量的数据包丢失，而更关心传输的低延迟。

6.1.2 基于STM32F407的UDP通信编程

在STM32F407微控制器上实现UDP通信，首先需要准备网络相关的硬件组件，比如ENC28J60以太网控制器，然后通过相应的网络库（如LwIP）来实现协议栈的功能。以下是一个简单的UDP客户端示例代码，用于发送和接收数据。

#include "lwip/udp.h"

#define UDP_CLIENT_PORT 7
#define UDP_SERVER_IP "192.168.1.100"
#define UDP_SERVER_PORT 12345

struct udp_pcb *udp_client_pcb;

void udp_receive_callback(void *arg, struct udp_pcb *pcb, struct pbuf *p, const ip_addr_t *addr, u16_t port) {
    if (p != NULL) {
        // 数据处理逻辑
        printf("Received UDP message from IP %s, port %d\n", ipaddr_ntoa(addr), port);

        // 释放接收到的数据包
        pbuf_free(p);
    }
}

void udp_client_init() {
    // 创建UDP控制块
    udp_client_pcb = udp_new();
    if (!udp_client_pcb) {
        printf("Error creating new PCB.\n");
        return;
    }

    // 绑定本地端口
    struct ip_addr local_ip;
    IP4_ADDR(&local_ip, 192, 168, 1, 10); // 本地IP地址
    udp_bind(udp_client_pcb, &local_ip, UDP_CLIENT_PORT);

    // 设置接收回调函数
    udp_recv(udp_client_pcb, udp_receive_callback, NULL);

    // 构造并发送数据包
    struct pbuf *p = pbuf_alloc(PBUF_TRANSPORT, strlen("Hello UDP server!"), PBUF_POOL);
    pbuf_take(p->payload, "Hello UDP server!", strlen("Hello UDP server!"));
    udp_sendto(udp_client_pcb, p, &ip_addr_any, UDP_SERVER_PORT);

    // 释放数据包内存
    pbuf_free(p);
}

int main(void) {
    // 系统初始化代码
    // ...

    // 初始化UDP客户端
    udp_client_init();

    // 其他应用代码
    // ...

    return 0;
}

在这个代码示例中，我们创建了一个UDP客户端，绑定了本地端口，并通过 udp_recv 函数设置了数据接收的回调函数。当接收到数据时，回调函数 udp_receive_callback 会被触发。我们还展示了如何构造一个UDP数据包，并向服务器发送“Hello UDP server!”消息。

请注意，实际开发中需要根据网络环境和硬件配置，对上述代码进行适当的调整和扩展。还需要考虑错误处理、网络重连等实际问题。

6.2 物联网(IoT)技术在智能家居的应用

6.2.1 物联网技术与智能家居的结合

物联网（Internet of Things, IoT）技术为智能家居带来了革命性的变化，它通过互联网将各种家居设备连接起来，实现了设备间的通信和数据交换，从而提供更加智能、便捷和节能的家居生活体验。

在智能家居中，物联网技术的应用包括但不限于：

• 智能照明：根据用户的行为和外部环境自动调节室内照明。
• 安全监控：门窗传感器、摄像头等设备的实时监控与报警。
• 能源管理：智能插座、温控器等设备的能耗监测与优化控制。
• 健康护理：与健康监测设备的数据交互，关注居住者的健康状态。

6.2.2 安全性与隐私保护的考量

随着智能家居系统的日益普及，安全性与隐私保护成为了重要的议题。为保护用户数据和家庭安全，物联网设备需要采取以下措施：

• 加密通信：确保数据在传输过程中的安全性，使用SSL/TLS等加密协议保护数据。
• 访问控制：实施严格的身份验证机制，限制未授权用户的访问。
• 数据保护：对存储在设备和服务器上的用户数据进行加密，防止数据泄露。
• 定期更新：及时更新固件和软件，修补安全漏洞。

智能家居系统的设计和实施过程中，安全和隐私保护应当作为核心考虑因素，以避免造成不可逆的损失。

6.3 C/C++在网络通信中的编程要求

6.3.1 C/C++在网络编程中的优势

C/C++因其高效的性能和对硬件的直接控制能力，在网络编程中占据了重要的地位。C++作为一个支持面向对象编程的语言，为网络通信提供了丰富的抽象和封装工具，便于开发者构建复杂的网络协议和应用程序。

以下是使用C/C++在网络编程中的几个优势：

• 性能 ：C/C++允许开发者进行底层硬件操作，减少不必要的抽象，从而实现高性能。
• 控制 ：高级语言提供的抽象层较少，因此开发者可以更精确地控制资源分配和释放。
• 灵活性 ：C/C++提供了丰富的库和API，支持多种网络协议栈，方便实现定制化需求。
• 跨平台 ：通过适当的抽象，C/C++代码可以跨平台编译和运行，易于维护和移植。

6.3.2 网络编程中的内存管理与错误处理

在进行网络编程时，C/C++语言中的内存管理是至关重要的。正确地分配和释放内存，以及合理地处理错误，是保证程序稳定运行的关键。

以下是一些内存管理与错误处理的要点：

• 动态内存分配 ：在C语言中，应当使用 malloc() , calloc() , realloc() 等函数动态分配内存，并使用 free() 释放不再使用的内存。在C++中，则更多使用 new 和 delete 操作符。
• 智能指针 ：C++11引入了智能指针（如 std::unique_ptr , std::shared_ptr ），以自动管理内存，减少内存泄漏的风险。
• 错误检查 ：网络编程中应当对API调用进行错误检查。例如，返回值为-1的系统调用（如 send() 和 recv() ）应该检查 errno 并进行相应处理。
• 异常处理 ：在C++中，可以使用异常处理机制捕获和处理运行时错误，使代码更加清晰和健壮。

通过适当的内存管理和错误处理，可以确保网络通信程序的健壮性和稳定性，避免常见的安全漏洞和程序崩溃。

6.4 TCP/IP协议栈在嵌入式系统中的应用

6.4.1 TCP/IP协议栈的基础知识

TCP/IP是互联网最核心的通信协议，它为网络通信提供了可靠、有序和错误检查的数据传输服务。TCP/IP协议栈通常由四层组成，每一层都负责不同的功能：

1. 链路层 ：负责在相邻节点间的数据传输。
2. 网络层 ：负责主机间的数据传输，IP协议是其核心。
3. 传输层 ：提供端到端的数据传输，TCP和UDP协议位于这一层。
4. 应用层 ：负责为应用提供网络服务，如HTTP, FTP等协议。

6.4.2 协议栈在智能家居网关中的配置与调试

在智能家居网关中配置和调试TCP/IP协议栈，首先要确保硬件（如STM32F407）与网络控制器（如ENC28J60）能够正确地进行通信。接下来，需要将TCP/IP协议栈集成到固件中，并进行以下步骤：

• 初始化网络接口 ：配置网络接口的MAC地址和IP地址。
• 配置协议栈参数 ：设置TCP/IP协议栈的各个参数，如缓冲区大小、超时时间等。
• 运行和调试 ：启动网络协议栈，并通过测试来验证配置的正确性。使用ping命令测试网络连通性，使用数据包嗅探器分析网络流量。
• 错误处理和优化 ：针对网络中出现的问题进行调试，并对性能瓶颈进行优化。

通过以上步骤，可以确保智能家居网关中的TCP/IP协议栈能够稳定运行，并为网络通信提供坚实的基础。

6.5 未来之家开源平台应用探索

6.5.1 开源平台的选择与集成

在智能家居领域，有许多开源平台可供选择，如OpenHAB、Home Assistant等。选择合适的开源平台是实现智能家居网关程序的重要一步。集成时，应考虑以下因素：

• 平台特性 ：根据项目需求选择具有必要功能的平台。
• 社区支持 ：选择活跃的社区，以便在遇到问题时能够获得帮助。
• 文档与教程 ：良好的文档和教程可以加快开发进程。
• 插件与扩展 ：支持插件或扩展的平台可以提供更多灵活性。

集成过程通常包括下载和配置平台软件、确保所有依赖项都已安装并运行，以及进行必要的配置调整以适应特定的硬件环境。

6.5.2 在开源平台上开发智能家居应用实例

在选定的开源平台上开发智能家居应用实例，可以采用以下步骤：

1. 环境准备 ：设置开发环境，包括安装必要的开发工具和平台软件。
2. 硬件接口 ：配置硬件接口和设备，确保它们能够与平台兼容。
3. 应用开发 ：利用平台提供的API编写控制逻辑和用户界面。
4. 调试与测试 ：对应用进行调试，确保其稳定运行，并在真实设备上进行测试。
5. 部署与优化 ：将应用部署到网关设备上，并根据反馈进行优化。

通过在开源平台上开发应用，可以快速地实现智能家居网关的功能，并利用社区资源进行创新和改进。

本文还有配套的精品资源，点击获取

简介：本项目介绍了一款基于STM32F407微控制器的智能家居网关程序设计。该程序作为智能家庭网络的中心，实现了与各种智能设备的通信协调。STM32F407微控制器具备高性能和低功耗的ARM Cortex-M4内核，并拥有浮点单元，适合复杂算法的应用。程序集成了ENC28J60以太网控制器，使得设备可以通过SPI接口连接TCP/IP网络。智能家居系统还依赖于名为“未来之家”的开源测试平台实现远程控制，提供API和SDK供开发者使用，以实现设备的场景联动与控制。此外，系统支持UDP通信协议，适合实时性要求高的通信需求。项目涵盖嵌入式系统开发、C/C++编程、TCP/IP协议栈、STM32系列MCU和ENC28J60模块等技术要点。

本文还有配套的精品资源，点击获取
