变电所的主电路图

1. 只装有一台主变压器的小型变电所主电路图

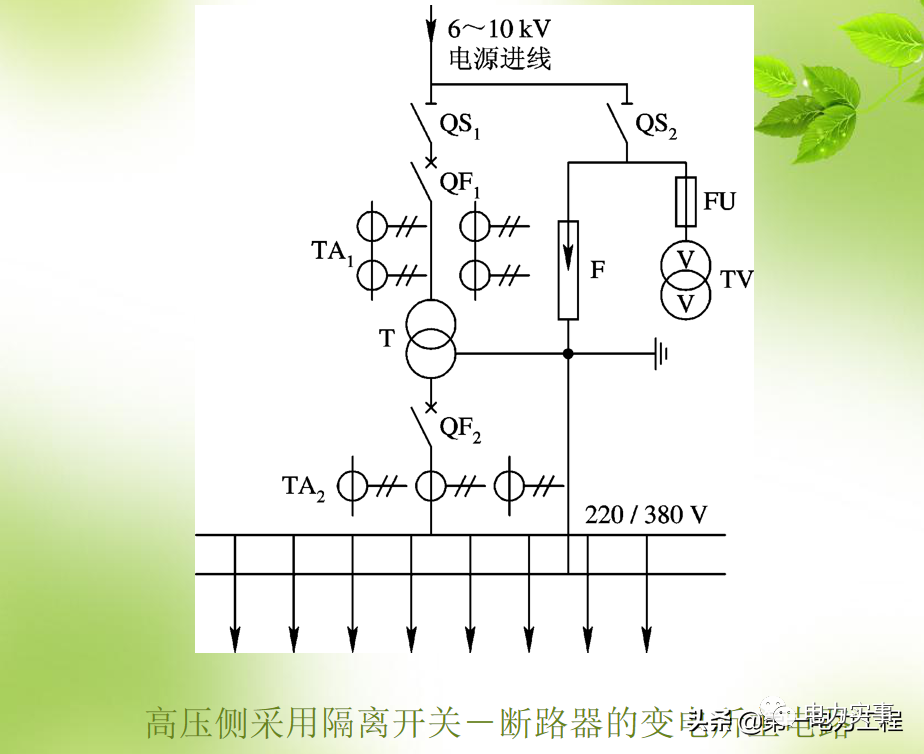

　　只有一台主变压器的小型变电所，其高压侧一般采用无母线接线。高压侧采用隔离开关－断路器的变电所主电路如图11.5.5所示。这种主电路由于采用了高压断路器，因而变电所的停、送电操作十分灵活方便。同时，高压断路器都配有继电保护装置，在变电所发生短路和过负荷时均能自动跳闸。由于只有一路电源进线，因而此种接线一般只用于三级负荷；如果变电所低压侧有联络线与其它变电所相连，则可用于二级负荷。

2. 装有两台主变压器的小型变电所主电路图

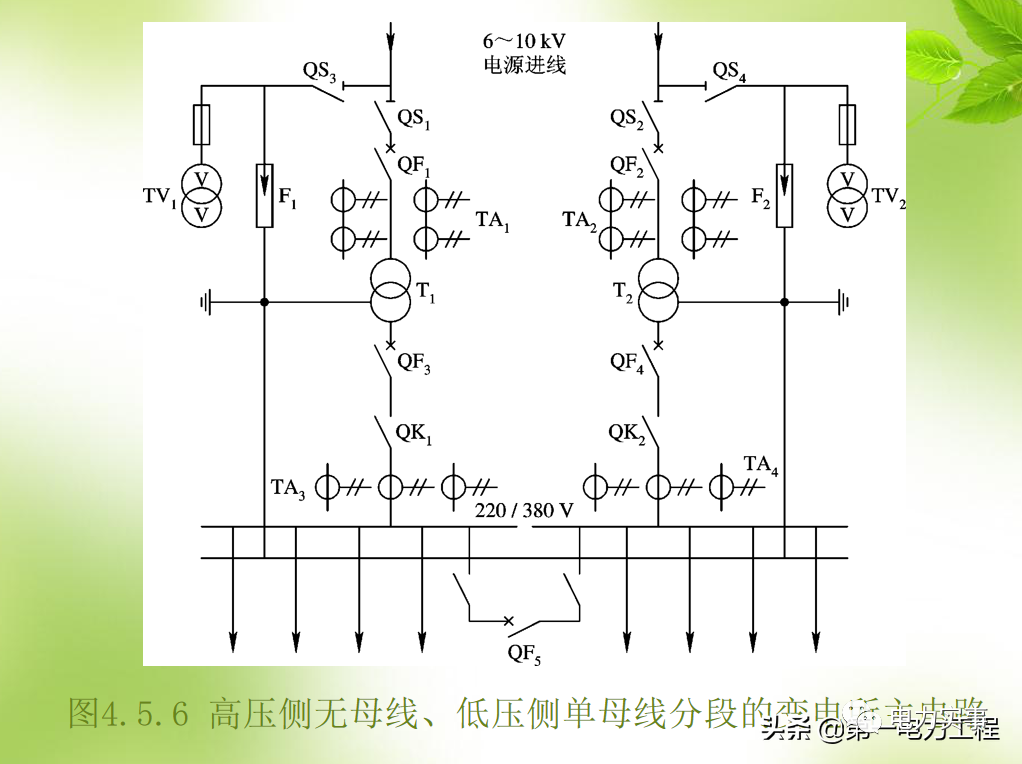

　高压侧无母线、低压侧单母线分段的变电所主电路如图4.5.6所示。这种主电路的供电可靠性较高。当任一主变压器或任一电源线停电检修或发生故障时，该变电所通过闭合低压母线分段开关，即可迅速恢复对整个变电所的供电。这种主电路可供一、二级负荷。

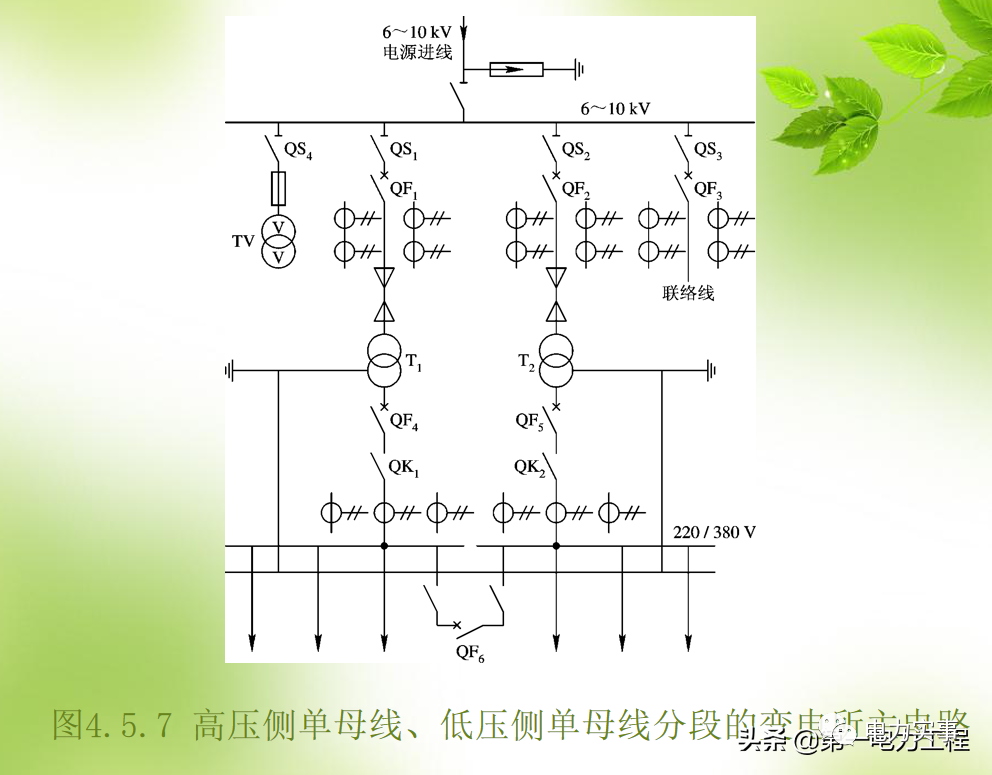

　高压侧单母线、低压侧单母线分段的变电所主电路如图4.5.7所示。这种主电路适用于装有两台及以上主变压器或具有多路高压出线的变电所，其供电可靠性也较高。当任一主变压器检修或发生故障时，通过切换操作，可很快恢复整个变电所的供电，此电路可供二、三级负荷；有联络线时，可供一、二级负荷。

四、总降压变电所主电路图

　　对于电源进线电压为35 kV及以上的大、中型工厂，通常先经工厂总降压变电所将电压降为6～10 kV的高压配电电压，然后经车间变电所降为一般用电设备所需的电压(如220 V/380 V)。工厂总降压变电所一般设变压器1～2台，电源进线1～2回，电压为35～110 kV/6～10 kV。

电气二次控制：基础知识、原理图、回路图、故障分析、试图绘图等等(23个文件)喜欢此资料可+V:18801112933或直接进店下单

电气二次回路图
电气二次系统概述、二次回路故障类型及原因
电气二次原理图(掺插端子图讲解)
电气及电机二次控制回路基础
电压互感器的二次回路
二次的控制回路知识
二次电气图的基本知识
二次回路故障分析与查找方法
二次控制简介
二次控制元器件
二次识图国网课件
二次图纸培训课件
二次原理培训教程
发电厂和变电所二次系统控制、信号与绝缘检察
高压变电站简介(全部一次设备和二次线路)
高压二次原理
高压开关柜二次回路讲解
继电保护二次回路全讲解
开关柜二次控制原理及其接线
如何学习电力二次系统
怎样看电气二次回路图
二次原理图和接线图大气符号大全
各种二次回路图及其讲解
喜欢此资料可+V:18801112933或直接进店下单

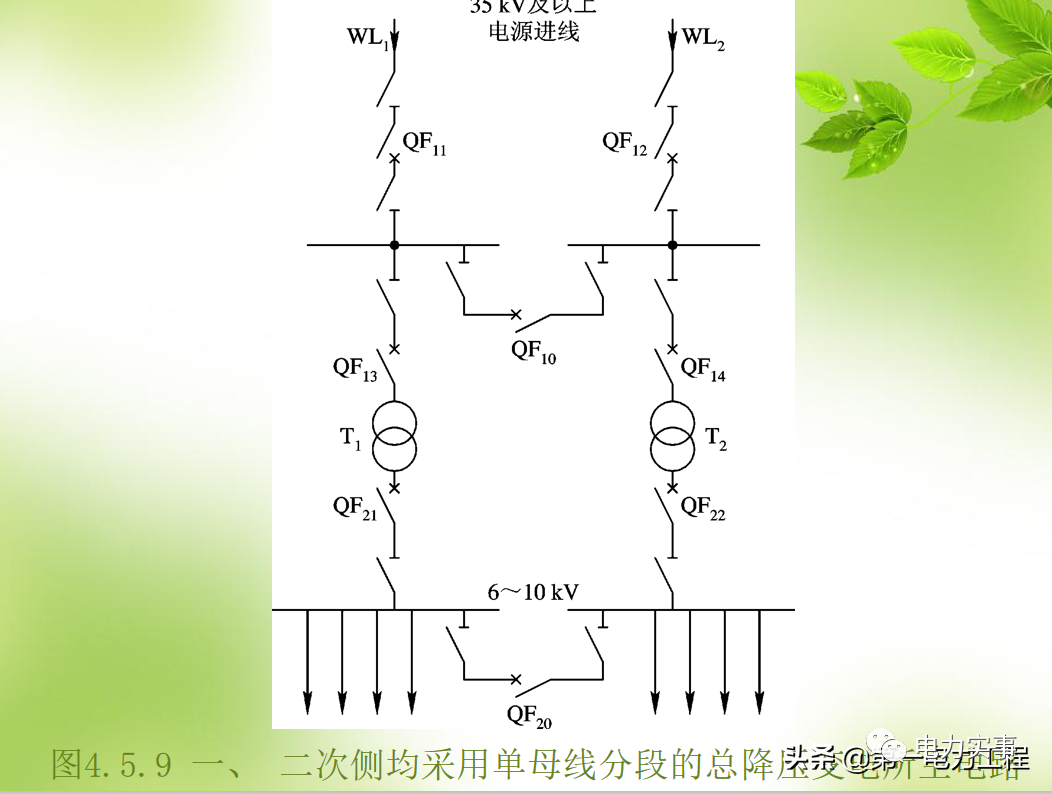

1. 第一次侧采用桥形接线、二次侧采用单母线分段的总降压变电所主电路

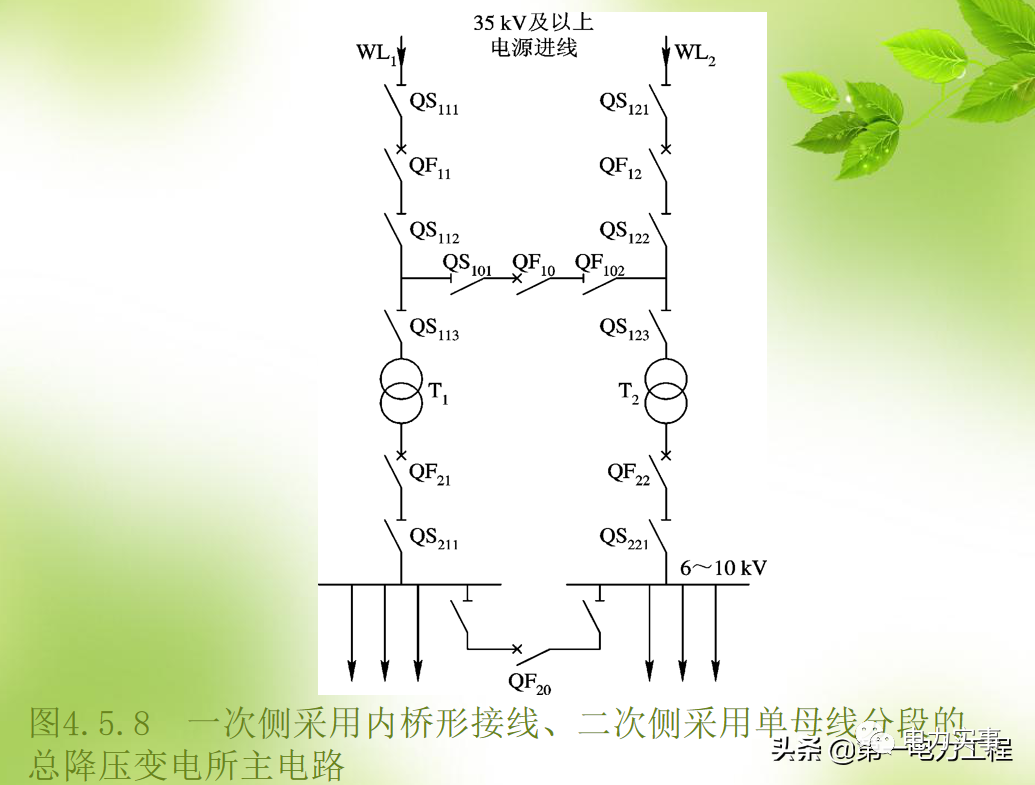

　　一次侧采用桥形接线、二次侧采用单母线分段的总降压变电所主电路如图4.5.8所示。在这种主电路中，一次侧的高压断路器QF10跨接在两路电源进线之间，内桥形接线断路器处在线路断路器QF11和QF12的内侧，靠近变压器；外桥形接线断路器处在线路断路器QF11和QF12的外侧，靠近电源方向。这种主电路的运行灵活性较好，供电可靠性较高，适用于一、二级负荷的工厂。
