石油化工行业的众多的事故调查报告都揭露出，一些悲剧性和灾难性事件是由极不可能的初始事件组合导致的。在广为讨论的2005年BP德克萨斯州爆炸及2008年Bayer农药工厂爆炸事故中，都存在多个初始事件或偏离同时发生的情况。以后者事故中的残渣处理器爆炸为例，以下两个初始事件的同时发生，导致了残渣处理器中的分解反应失控，最终引起爆炸：

1)操作工未根据操作程序要求，在残渣处理器进料前，加入足够的甲基异丁基酮(MIBK)溶剂并加热到最低温度；

2)上游结晶工段操作不当导致进入残渣处理器中的灭多威(Methomyl)产品浓度过高；

问题是：

我们需要在工艺危害分析(如HAZOP)或者工程设计(如安全阀工况)中考虑上述两个初始事件同时发生的场景吗？

你可以通过视频了解详细的事故过程：

参考1: CSB Report No. 2008-08-I-WV

双重失效(Double Jeopardy)

两个独立的显性失效同时发生

Concurrent incidence of two independent initiating events or other revealed failures(参考2)

为什么要澄清“双重失效”的适用范围？

双重失效的概念在工艺危害分析(如HAZOP)中经常被误用，滥用。经常会在HAZOP会议上听到“这种情况不可能发生”、“以前出现过一次太过于偶然”或者“两个情况同时发生概率太低”的。由于在HAZOP的规则中如果某个危害场景被判定为双重失效，意味着该场景存在的可能性过低，不需要进一步讨论，包括后续可能的后果，保护措施及建议措施。

错误地判定为双重失效，可能导致严重的工艺危害没有被识别出来。但事实上大概率这些都并非真正的、可以忽略讨论的双重失效。

为什么规则认为双重失效的场景不需要讨论？

举例来说，两个独立的初始事件/偏差，“催化剂添加过多”和“搅拌器失效”，在极端的情况下这两个初始事件(IE)同时发生了。如果这两个初始事件的失效场景可以被迅速的发现，并且都有足够的独立保护层(IPL)，那么这种双初始事件场景发生概率可能性极低，而且通常我们应当已经有充足的保护措施防止极端的后果发生。为了避免PHA小组浪费过多时间在讨论这种双重失效场景，制定了该规则。

通过如下定量计算双重失效失效概率的案例，你可以了解双重失效发生的低可能性。

(向上滑动查看)

假设场景

一个常压储罐，通过罐内蒸汽盘管加热升温原料，储罐配置吹扫氮气。

初始事件及失效概率

蒸汽控制阀失效开大，原料温度过高导致可能的火灾；(失效概率0.1/年)
氮气压力调节阀失效开大，导致储罐超压；(失效概率 0.02/年)

假设如上两个初始事件失效相互独立，并且失效导致的系统偏离可以被迅速检出(显性失效)。

那么温度控制回路失效和压力控制回路失效同时发生的概率有多大？

错误的计算

通过下图示意的“与”门将两个失效合并，简单的将两个失效概率相乘是错误的，从乘积的单位就可以看出来这种方法的错误。

正确的双重失效概率计算

对于显性失效(可检出失效)来说，评估失效的复位时间/持续时间是非常必要的。我们需要首先确定温度控制回路失效和压力控制回路失效，从失效、检出、修正到复位所需的时间。在本案例中，我们假设：

温度控制回路的复位时间为：4小时
压力控制回路的复位时间为：8小时

正确的分析应当评估，一旦引入过量蒸汽需要多长时间才将原料加热至高温失效，以及氮气阀门失效需要多久将导致储罐超压。

那么，本案例中这两个同时发生的可检出修复失效，应该被当作以下两个独立场景：

温度控制回路首先失效，在4小时内检出复位，而后压力控制回路失效，最后导致容器超压；
压力控制回路首先失效，在8小时内检出复位，而后温度控制回路失效，最后系统高温失效；

概率计算的结果如下图，最终概率低至3 E-6/年，这也表明，两个显性失效(可检出)并行发生造成双重失效的概率非常之小。

概念澄清：显性失效与隐性失效

在我们讨论真正的双重失效与可信的失效场景之前，需要首先澄清显性失效与隐性失效这个基本概念。

显性失效(可检出失效)

影响：立即对系统及周边影响较大
时间：短时间内可检测出失效
例如：存储设施失效泄漏，控制系统失效导致流量中断或系统超压

隐性失效(未检出失效)

影响：不会产生立即的影响
时间：失效可能在系统中长期存在
例如：安全阀入口管线堵塞，常开(NO)的紧急切断阀卡死无法关闭

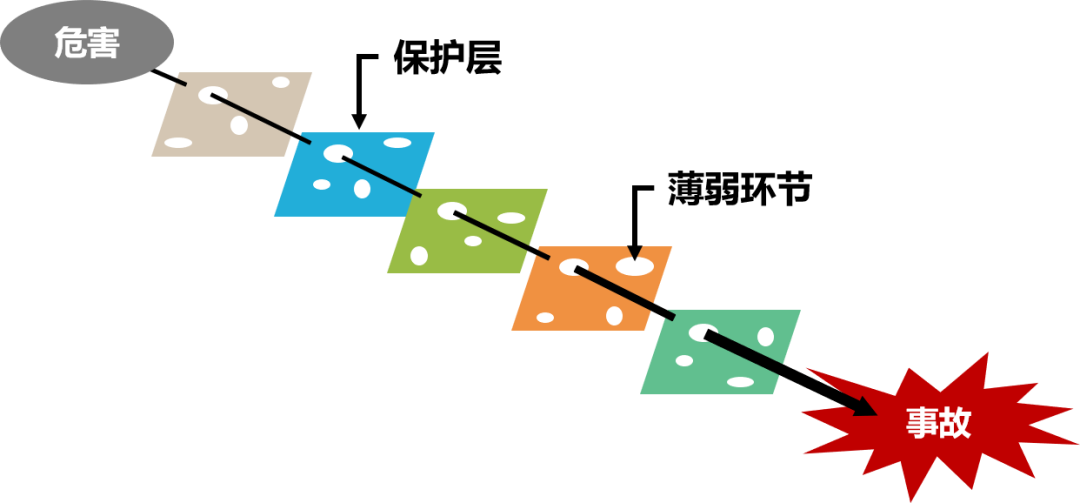

在传统的瑞士奶酪事故模型中(见下图)，显性失效近似于导致系统偏离的初始事件，隐性失效通常可认为是在保护层分析中的保护层薄弱环节(图中的孔洞)。初始事件发生频率可被理解为试图穿透系统保护层的挑战频率。

区分“双重失效”与“可信的失效场景”

双重失效是两个独立的显性失效同时发生。双重失效讨论的是初始事件同时发生，而不是保护措施的同时失效，事实上HAZOP中的后果就是在不考虑保护措施的情况下的最严重场景。

双重失效不是

组件的顺序故障；
由于共同原因同时发生两个或多个故障；
已经存在的隐性故障，随后失效；

以上3种情况皆为可信的失效场景，而不是双重失效。

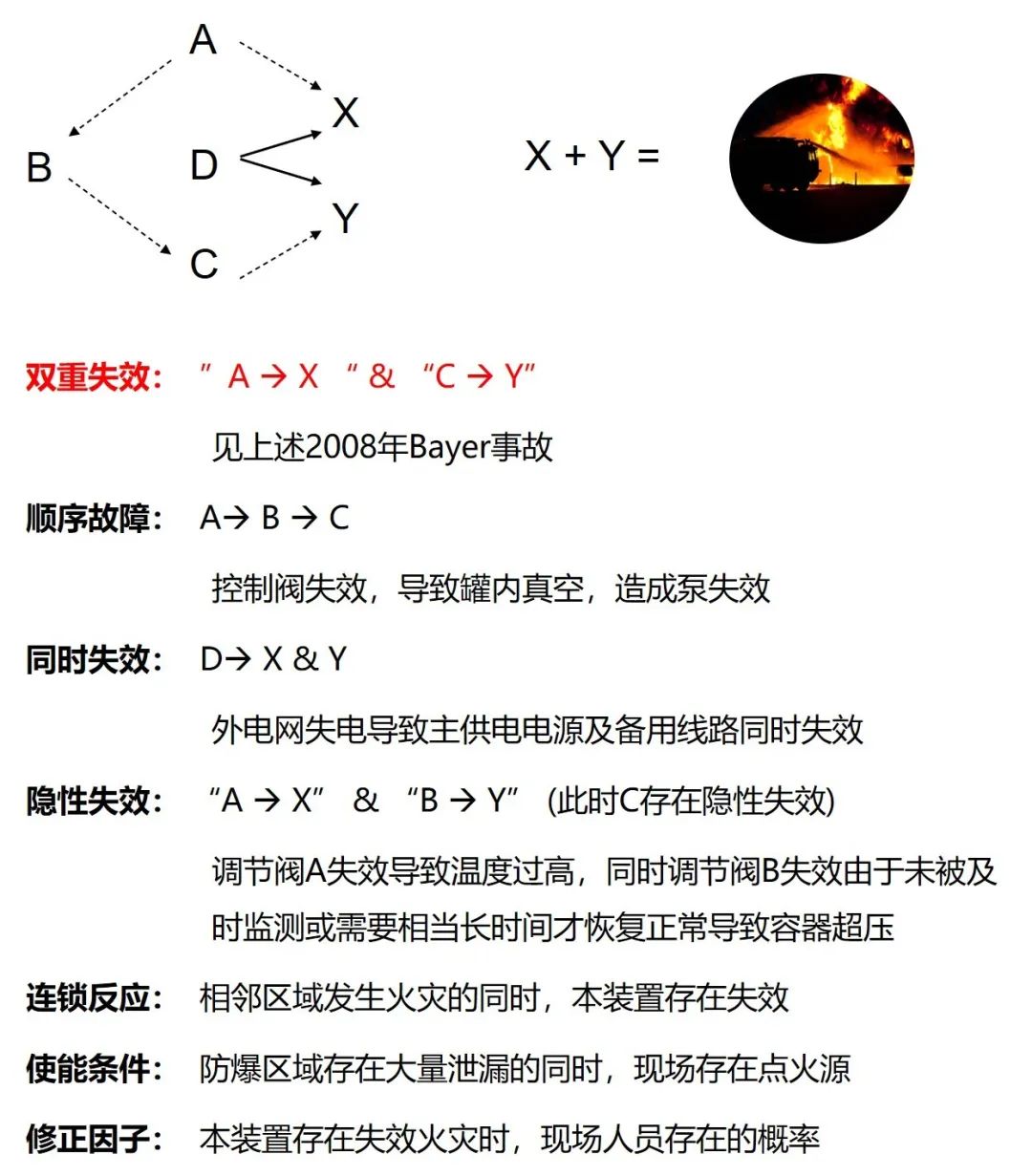

更多的非双重失效及举例见下图：

审慎判定HAZOP中的“双重失效”

让我们回到文章开篇时提到2008年Bayer爆炸事故，这两个初始事件貌似构成了双重失效，在PHA中将不会展开讨论。但是事故调查所揭示的是：

这两个初始事件并非相互独立：相同的操作工参与了事故序列的各个环节；
溶剂量不足和原料浓度过高：均不是显性失效可以在短时间内检出、复位；

所以事实上，这两个事故致因是可信的失效，需要在PHA中进行讨论。事故调查进一步揭示出，Bayer工厂的PHA并没有对所有的操作工况进行分析，包括开车、正常、临时、紧急停车、正常停车、检修后或紧急停车后开车。由于在不同的操作工况下并非所有的保护措施均有效，而Bayer在PHA中忽略了开车工况下的同时失效及隐性失效。

我们必须非常审慎地判定两个初始事件是否是“双重失效”。误判可能错过重要的失效场景，高风险持续存在。

我们的建议

在PHA过程中，如果讨论到多个初始事件失效时，审视如下三个问题：

初始事件是否相互独立？是否存在导致两个初始事件同时发生的失效模式？
两个初始事件的失效是否都为显性失效？是否存在一个失效被检出，但是另一失效为隐性失效未被检出？
如果两个独立的初始事件共同失效，后果的严重程度是否可以被视为极端高的风险？

如果初始事件是相互独立、显性失效、后果风险非极端，那么这两个初始事件的共同失效可以被认定为“双重失效”。

我们的经验是，在批次反应及开停车操作中，需要特别注意，团队是否错误地将可以存在的共同失效认定为双重失效。

延展讨论：工程设计中的双重失效

在工程设计中涉及双重失效的典型，是在安全阀工况选择中。参考API 521-2014(泄压与减压系统)中的定义及解释，同时考虑两个不相关的工况(没有工艺、机械、电气关联，或者两个事件之间的间隔时间足够长)，可能会无谓增大安全阀设计的泄放能力，反而造成经济上和运行上的不利。举例来说，外部火灾和换热器内管破裂同时发生，出口堵塞和供电失效同时发生。
