对接焊缝超声检测,由于被检工件的规格多样性、内部结构复杂、表面粗糙度等因素的影响,导致仪器屏幕中出现各种表面波、变形波、结构反射波等回波信号,严重影响焊缝内部缺陷的识别与判定。因此,深入分析此类回波信号,利于排除伪缺陷的干扰,可以更准确的识别缺陷,防止误判、漏判、错判,造成不必要的损失。作者从事多年现场超声检测,总结了5种常见对接焊缝超声检测的伪缺陷,并加以分析。

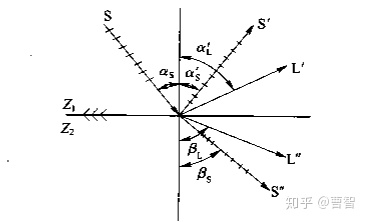

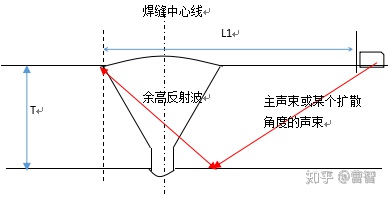

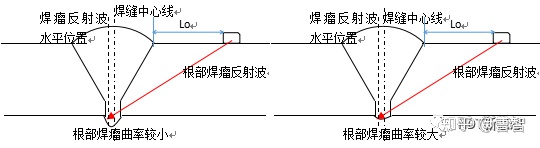

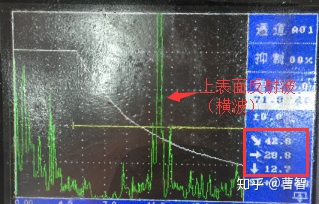

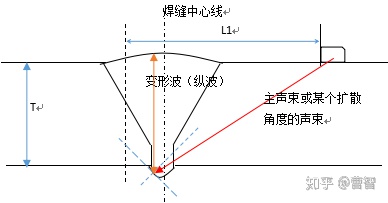

存在的伪缺陷有:(1)根部焊瘤反射波,(2)表面波/油波,(3)变形波(纵波),(4)上表面反射波(横波),(5)余高反射波。
根部焊瘤反射波、变形波、上表面反射波统称为“山形波”。
![46f86edc58dfa2db0066f4d3158ee16b.png](https://i-blog.csdnimg.cn/blog_migrate/a7337a61d822815a2d0b56ee290dcf38.png)
![170f8de1a6800f76c8ccd1ddb94edb7d.png](https://i-blog.csdnimg.cn/blog_migrate/6ad08934de2efa6d4d3361a1c23b34d2.png)
1、表面波/油波:超声波声束具有一定扩散角,当上扩散角一定大时,钢中存在上扩散角为90°的横波,且沿着工件表面传播,即为表面波。可以简单的理解为,表面波是沿着工件表面传播的横波。
当选用的探头K值较大、晶片尺寸较小、频率较小等条件时,会导致超声波声束扩散角增大,沿着工件表面传播的横波分量越多,表面波愈加明显。
而表面波不能反映缺陷真实的情况,通常被认为伪缺陷波,且容易被误认为缺陷波,造成误判。因此,应尽量避免表面波的存在&#x
