硬盘是如何存储数据的：硬盘的物理结构

提示：这里只讲解机械硬盘，固态硬盘的存储另当别论。

要想知道硬盘是如何存储数据的，就先明白硬盘的物理结构。

图解，直接上干货

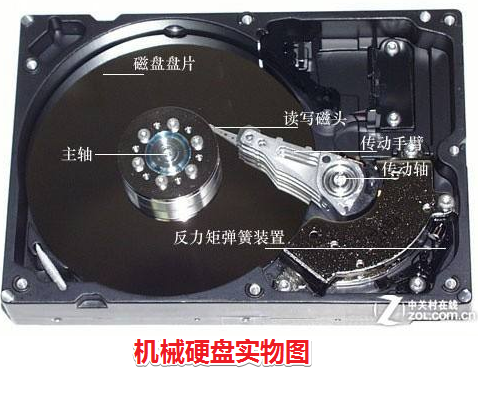

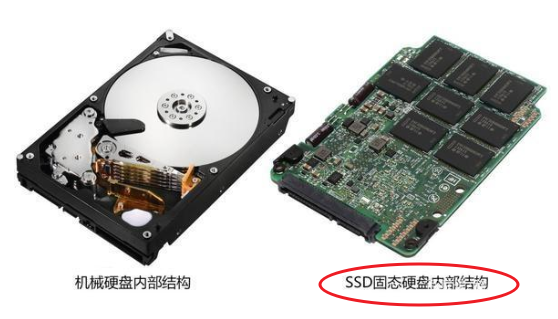

1、硬盘的物理结构

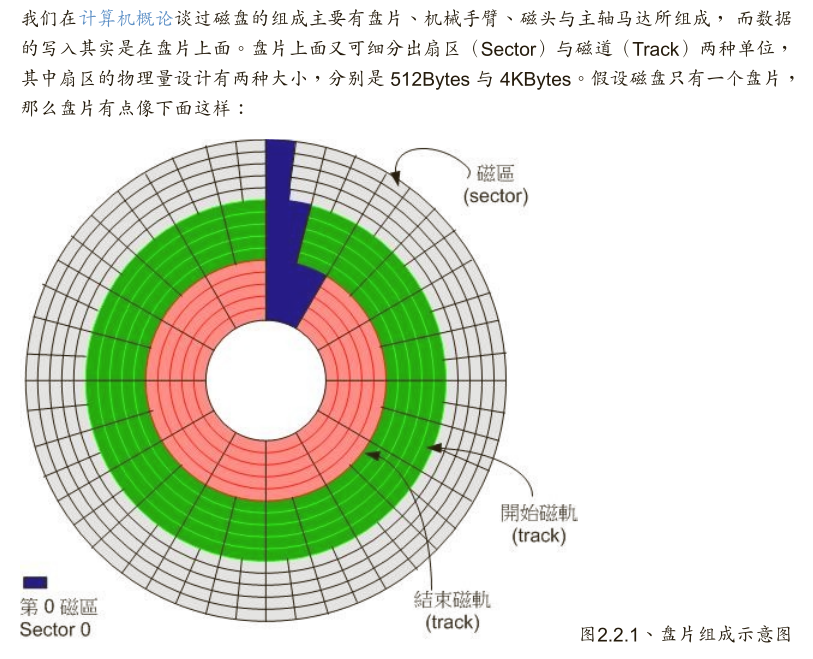

2、数据存储

数据存储在盘片上的一个个扇区中。

（1）1个扇区（磁道）可存储512Bytes的数据量；

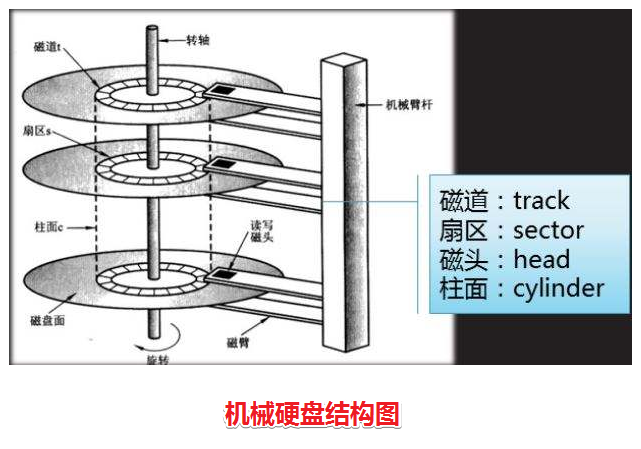

（2）一个平面中同一半径下的多个扇区共同组成了1个磁道；

（3）一个盘片有2个盘面，每个盘面都对应一个磁头，负责读写数据；

（4）一个硬盘可以有多个盘片；

（5）同一半径下的多个磁道共同组成了1个柱面。



3、扇区中是如何表示01数据的？

硬盘是在硬质盘片（一般是铝合金，以前 IBM 也尝试过使用玻璃）上涂敷薄薄的一层铁磁性材料。这些磁粉被划分成称为磁道的若干个同心圆，在每个同心圆的磁道上就好像有无数的任 意排列的小磁铁，它们分别代表着0和1的状态。当这些小磁铁受到来自磁头的磁力影响时，其排列的方向会随之改变。利用磁头的磁力控制指定的一些小磁铁方 向，使每个小磁铁都可以用来储存信息。
写入时，磁头线圈上加电，在周围产生磁场，磁化其下的磁性材料；电流的方向不同，所以磁场的方向也不同，可以表示 0 和 1 的区别。
读取时，磁头线圈切割磁场线产生感应电流，磁性材料的磁场方向不同，所以产生的感应电流方向也不同。





参考：

1、http://blog.sina.com.cn/s/blog_15e1028370102ycqi.html

2、http://tieba.baidu.com/p/5292150358

3、http://ask.zol.com.cn/x/9486012.html



延伸：固态硬盘的存储原理（微观）

接下来来讲固态硬盘，相比较于机械硬盘里面的各种机械结构，固态硬盘就没有太多的机械机构；它主要是靠FLASH芯片来作为储存数据的介质；由主控芯片来承担数据的中转，还有调配数据储存在闪存芯片上面

FLASH芯片储存数据的方式也不是太难理解，就是FLASH芯片里面分出了很多储存单元，这些储存单元里面有电子的位置；当一颗电子的位置里面没有存放电子，它就是0；如果存放了电子，它就是1
