三、原理图生成网表并导入PCB放置元件

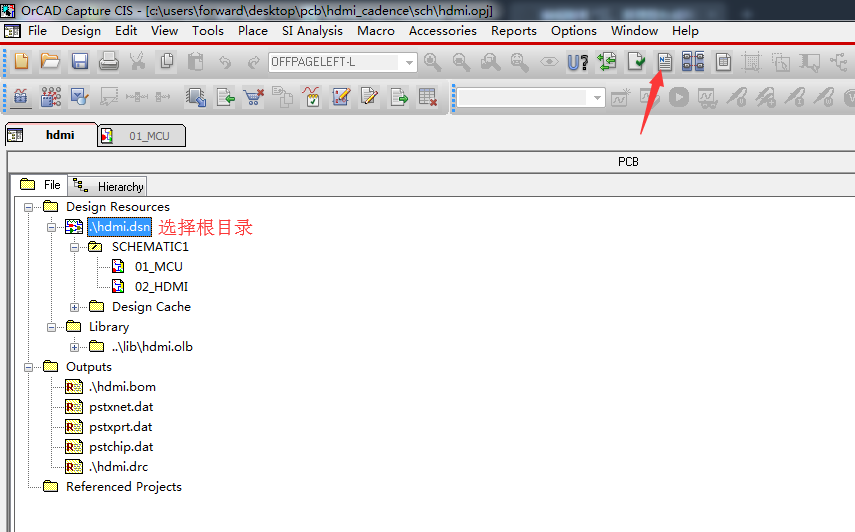

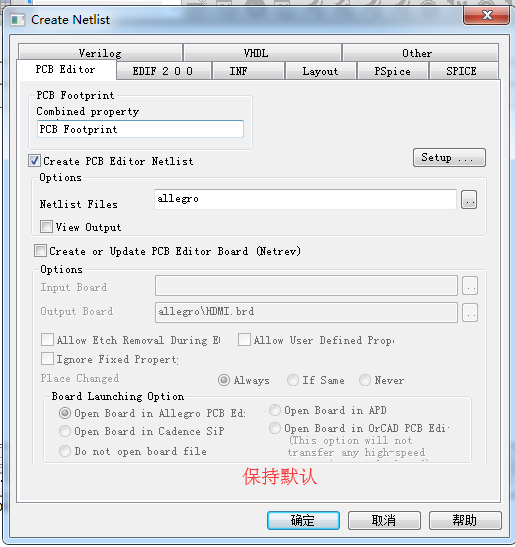

1.生成网表

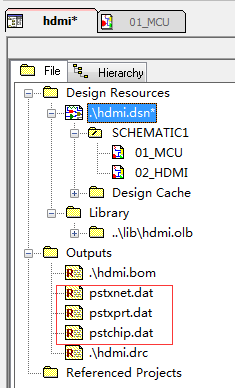

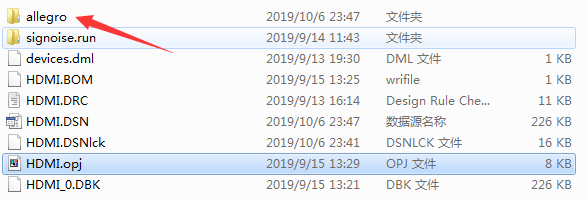

 2.成功标志



3.新建PCB文件

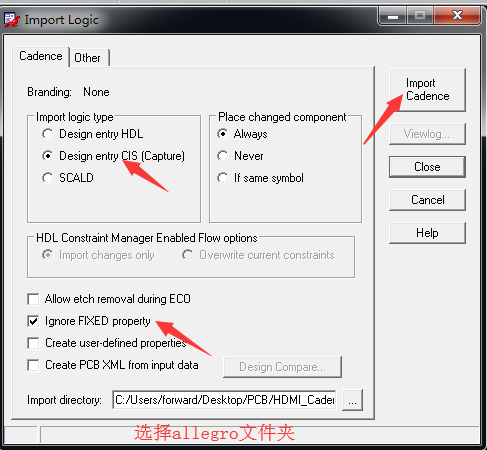

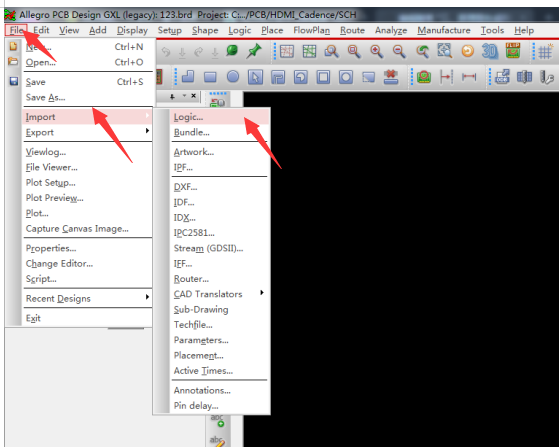

 4.导入网表至PCB

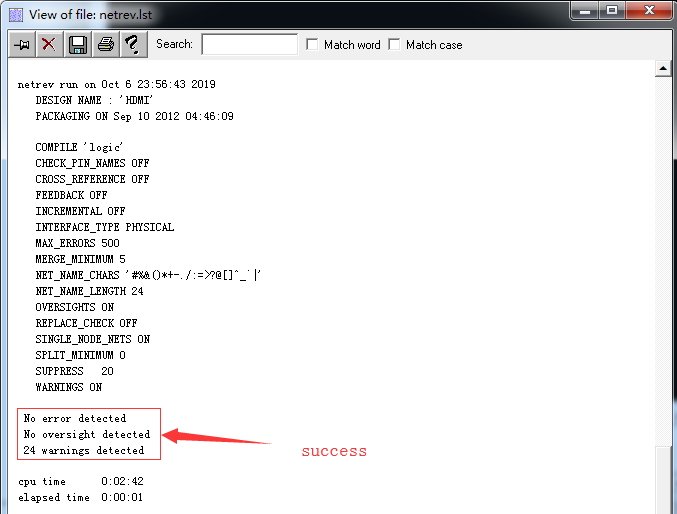

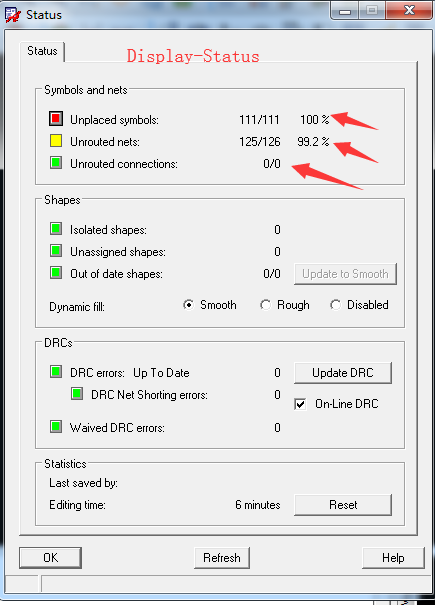

5.导入网表成功标志

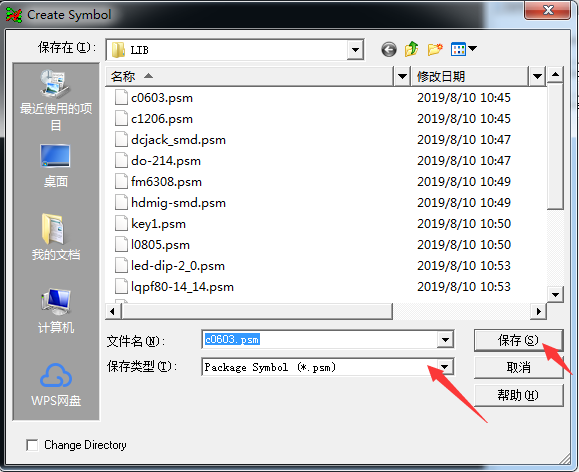

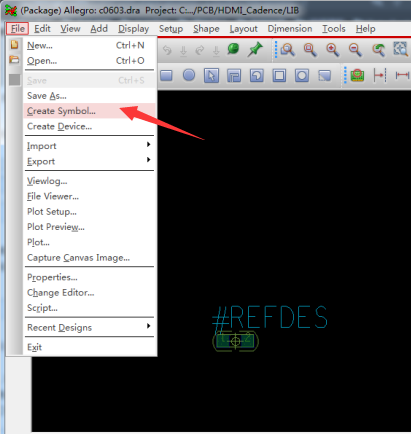

 6.创建.psm文件（绘制的封装格式为.dra文件，在PCB里面要以.psm的文件存在）  将丝印做成封装需要产生.fsm文件

打开对应.dra文件，如下图：

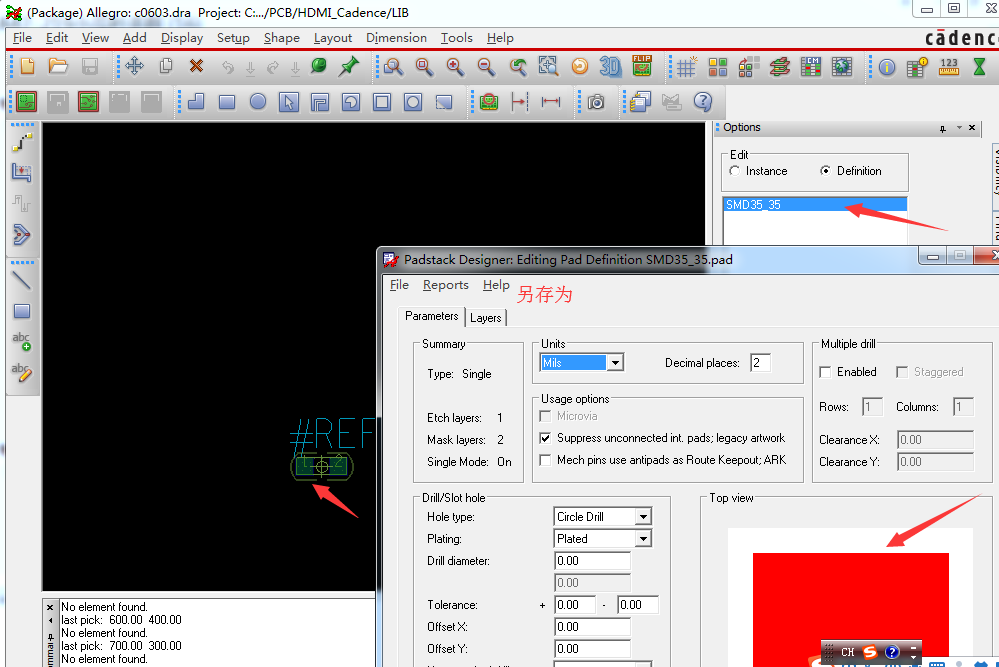

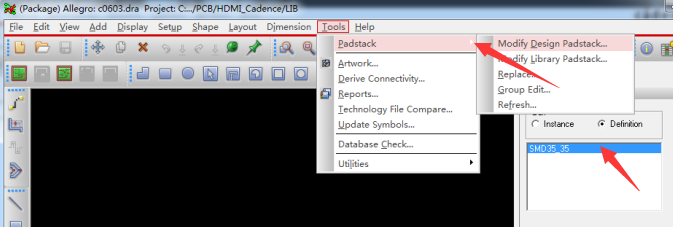

 查看当前封装的焊盘Tools-Padstack-Modify Design Padstack

另存为将焊盘文件保存下来

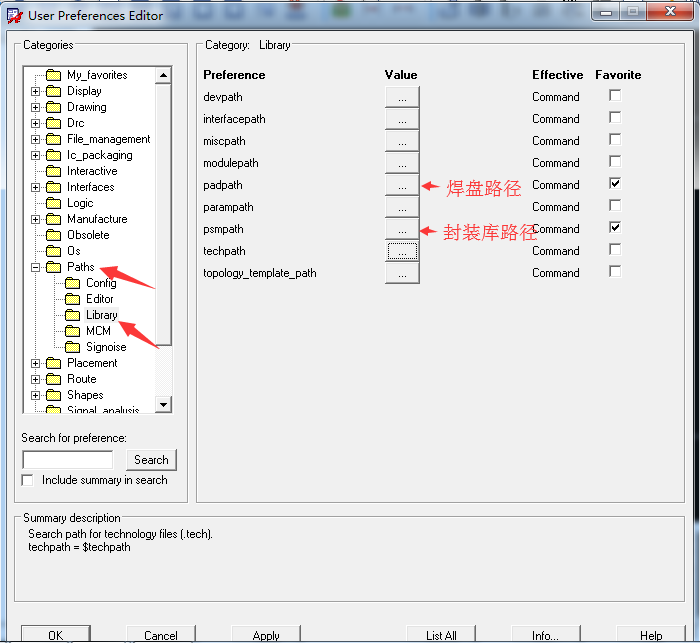

 7.设置焊盘和库路径

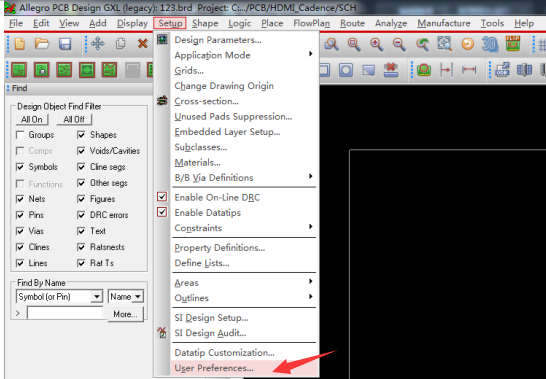

Setup- User Preference，如下图：

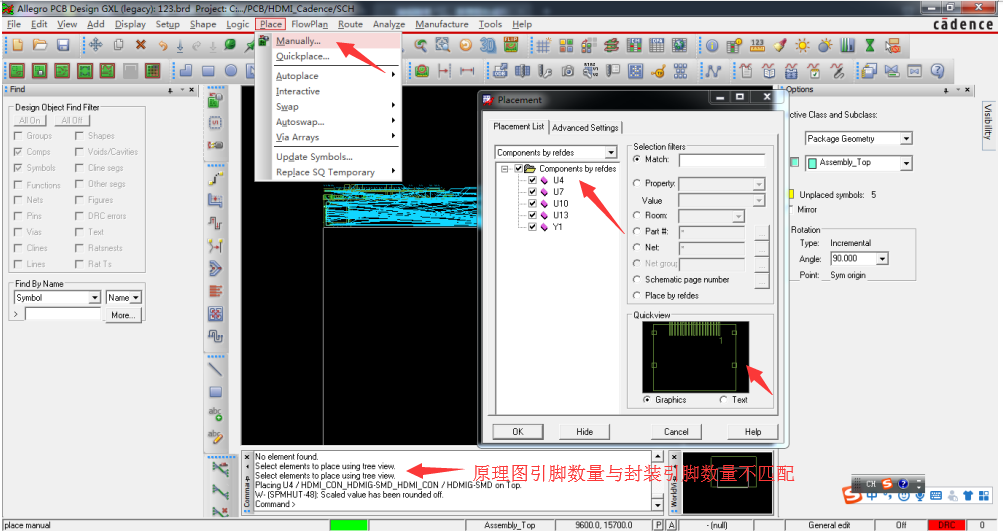

 8.放置元件（前提要设置好路径）



 针对没有导入的元件的解决方案：1.查看下面提示信息 2.针对对应问题修改如：引脚数量不匹配在元件库或者封装库添加或删除

然后载次生成网表导入网表导入元件
