计算机网络原理实验报告

2015/2016(1)

【实验目的】

1. 掌握IP数据报的报文格式
2. 掌握IP校验和计算方法
3. 掌握子网掩码和路由转发
4. 理解特殊IP地址的含义
5. 理解IP分片过程

【实验环境配置】

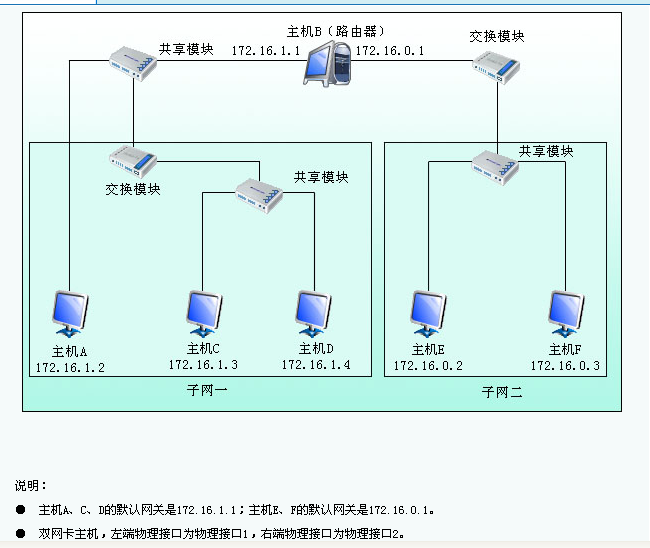

A、B、C、D、E、F主机按下图配置IP地址

图1 主机与IP地址

【实验原理】

一、 IP报文格式
IP数据报是由IP首部加数据组成的。IP首部的最大长度不超过60字节。 IP数据报文格式如下图所示：

4位版本	4位首部长度	8位服务类型	16位总长度（字节数）
16位标识			3位标志	13位片偏移
8位生存时间		8位协议类型	16位首部检验和
32位源IP地址
32位目的IP地址
选项（如果有）
数据

二、 IP分片
链路层具有最大传输单元（MTU）这个特性，它限制了数据帧的最大长度。不同的网络类型都有一个上限值。以太网通常是1500字节。如果IP层有数据包要传输，而数据包的长度超过了MTU，那么IP层就要对数据包进行分片操作。使每一片长度都小于MTU。 IP首部中“16位标识”、“3位标志”和“13位片偏移”包含了分片和重组所需的信息。另外，当数据被分片后，每个片的“16位总长度” 值要改为该片的长度值。

三、 IP路由表
大部分网络层设备都存储着一张记录路由信息的表格，称为路由表。它由许多条项目组成。网络层设备收到数据报后，根据其目的IP地址查找路由表确定数据报传输的最佳路径(下一跳)。然后利用网络层的协议重新封装数据报，利用下层提供的服务把数据报转发出去。路由表的项目一般含有五个基本字段：目的地址、网络掩码、下一跳地址、接口、度量。

路由表按如下顺序匹配：

l 直接交付：路由表表项的“目的地址”字段是交付主机的本网络地址。

l 特定主机交付：路由表表项的“目的地址”字段是某台特定主机的IP地址。

l 特定网络交付：路由表表项的“目的地址”字段是另一个网络的地址。

l 默认交付：路由表表项的“目的地址”字段是一个默认路由器（默认网关）。

四、路由选择过程
路由选择模块从IP处理模块接收到IP分组后，使用该分组的目的IP地址同路由表中的每一个项目按特定的顺序（按照前面介绍的“路由表匹配顺序”）查找匹配项，当找到第一个匹配项后就不再继续寻找了，这样就完成了路由选择过程。
匹配路由表项的方法是将IP地址与路由表中的一个项目的“子网掩码”进行按位“与”操作，然后判断运算结果是否等于该项目的“目的地址”，如果等于，则匹配成功，否则，匹配失败。

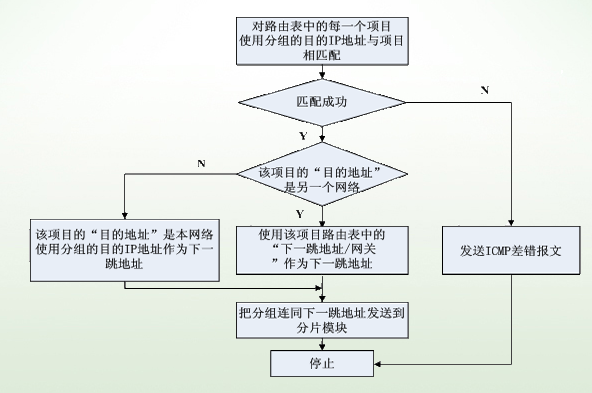

路由选择模块的工作过程：

图2 路由选择模块的工作过程

【实验步骤】

主机B启动静态路由服务（方法：在命令行方式下，输入“staticroute_config”）。按照拓扑结构图连接网络，使用拓扑验证检查连接的正确性。

练习一：编辑并发送IP数据报

主机A启动仿真编辑器，编辑一个IP数据报，其中：
  MAC层：
    目的MAC地址:主机B的MAC地址（对应于172.16.1.1接口的MAC）。
    源MAC地址：主机A的MAC地址。
    协议类型或数据长度：0800。
  IP层：
    总长度：IP层长度。
    生存时间:128。
    源IP地址:主机A的IP地址（172.16.1.2）。
    目的IP地址:主机E的IP地址（172.16.0.2）。
    校验和：在其他所有字段填充完毕后计算并填充。
    IP在计算校验和时包括那些内容？
【说明】先使用仿真编辑器的“手动计算”校验和，再使用仿真编辑器的“自动计算”校验和，将两次计算结果相比较，若结果不一致，则重新计算。
IP在计算校验和时包括哪些内容？

答：IP在计算校验和时包括IP数据报的首部。
