简介：相机标定是计算机视觉和图像处理领域的关键技术，关键在于确定相机内参如焦距、主点位置及畸变系数，这对于获取准确的三维信息至关重要。本主题详细讨论如何使用标定板标定iPhone手机相机内参，包括相机模型、内参数矩阵、标定板设计、标定算法、特征检测与匹配、姿态估计、标定结果应用、精度评估、标定的局限性和维护更新。通过使用提供的"calibration_chess"文件，可以按照详细步骤进行相机标定，优化手机相机成像性能。标定iphone手机相机内参标定,标定板

1. 相机标定在计算机视觉和图像处理中的作用

1.1 相机标定的定义与重要性

相机标定是计算机视觉和图像处理领域的核心技术之一，它涉及到使用算法精确地确定相机的内部参数和外部参数。内部参数是指相机光学和电子系统固有的特性，如焦距、主点位置、镜头畸变等；而外部参数则描述了相机相对于世界坐标系的位置和方向。准确的标定使得从二维图像中提取的三维信息更接近现实，对于提高视觉系统的测量精度和增强图像处理结果的可靠性至关重要。

1.2 相机标定的应用领域

在众多领域中，如机器人导航、增强现实、三维重建和视觉检测等，都需要依赖精确的相机标定。举例来说，在自动驾驶汽车中，准确标定的相机能够帮助车辆理解周围环境，确保行车安全。在医学图像处理领域，通过高精度的相机标定，可以从MRI或CT图像中获得精确的三维模型。相机标定对于这些应用场景而言，不仅能够提供必要的技术支撑，更是提升产品质量、降低成本的关键因素。

2. 相机成像模型与内参数矩阵

2.1 相机成像模型的理论基础

2.1.1 小孔成像模型的基本概念

小孔成像模型是相机标定中的核心理论之一，其基本假设是光线在通过一个极小的开口（小孔）时，会聚集在一个平面上形成一幅倒立的图像。这个模型忽略了透镜的厚度和透镜材料对光线折射的影响，是一种理想化的几何成像模型。

为了建立小孔成像模型，首先需要理解世界坐标系和图像坐标系的概念。世界坐标系是一个三维空间坐标系统，用于描述物体在现实世界中的位置。图像坐标系则是二维的，用于描述成像平面上点的位置。在小孔成像模型中，通过小孔（成像中心）的光线，将世界坐标系中的点映射到图像坐标系中的点。

2.1.2 透镜畸变的影响与校正

透镜畸变是相机成像中的常见问题，它会导致图像产生非线性失真。主要的畸变类型有径向畸变和切向畸变。

径向畸变是指光线通过透镜边缘时由于透镜的不规则形状导致的不成直线的折射。切向畸变则是因为透镜平面与成像传感器平面不完全平行造成的。

为了校正畸变，需要在相机标定过程中估算出畸变参数，并在后续处理中应用这些参数对图像进行校正。常用的畸变校正模型如下：

径向畸变模型：( r_{distorted} = r (1 + k_1 r^2 + k_2 r^4 + k_3 r^6) )
切向畸变模型：( x_{corrected} = x + [2 p_1 x y + p_2 (r^2 + 2x^2)] )
( y_{corrected} = y + [p_1 (r^2 + 2y^2) + 2 p_2 x y] )

其中，( r ) 是从畸变中心到像素点的归一化距离，( r_{distorted} ) 是畸变后的距离，( k_1, k_2, k_3 ) 是径向畸变系数，( p_1, p_2 ) 是切向畸变系数，( x, y ) 是畸变像素点的坐标，( x_{corrected}, y_{corrected} ) 是校正后的坐标。

2.2 相机内参数矩阵的构建

2.2.1 焦距、主点与畸变系数

相机内参数矩阵是一组描述相机光学和几何特性的参数，这些参数在相机标定过程中被确定，用于将三维世界坐标转换为二维图像坐标。内参数矩阵通常包括以下几项：

焦距（f）：透镜中心到成像平面的距离，与相机成像传感器的尺寸和成像分辨率密切相关。
主点（cx, cy）：是成像平面上成像中心在图像坐标系中的位置，反映了相机在成像过程中的偏移。
畸变系数（k1, k2, k3, p1, p2）：用于描述和校正透镜畸变。

2.2.2 内参数矩阵的几何意义与应用

内参数矩阵的几何意义在于它定义了从三维世界坐标到二维图像坐标的转换关系。例如，在小孔成像模型中，内参数矩阵可以表示为一个3x3矩阵：

[ K = \begin{bmatrix} f & 0 & c_x \ 0 & f & c_y \ 0 & 0 & 1 \end{bmatrix} ]

其中 ( f ) 是焦距，( c_x ) 和 ( c_y ) 分别是主点在图像坐标系中的坐标，这一矩阵可以用来将世界坐标系中的点转换为图像坐标系中的点。

在实际应用中，内参数矩阵还可以用于计算图像中物体的实际尺寸、确定物体的位置以及进行三维重建等。通过这些参数的准确估算，可以大幅提升计算机视觉系统的性能和可靠性。

graph TD;
    A[世界坐标系] -->|相机模型| B[成像平面];
    B --> C[图像坐标系];
    C --> D[内参数矩阵];
    D -->|畸变校正| E[畸变校正后的图像];
    E --> F[应用];

在此流程图中，展示了从世界坐标系开始，通过相机模型和成像平面到达图像坐标系，内参数矩阵用于畸变校正，最终得到畸变校正后的图像，这将有助于后续的应用，例如三维重建或物体位置的确定。

在代码块中，可以进一步展示如何使用内参数矩阵进行图像校正的示例：

import numpy as np

# 假设K是内参数矩阵，distortion是畸变系数，image_points是图像上的点
# 这里简化处理，K和distortion使用示例值
K = np.array([[f, 0, cx],
              [0, f, cy],
              [0, 0, 1]])
distortion = np.array([k1, k2, p1, p2])

# 使用OpenCV函数进行畸变校正
import cv2

# 假设image_points已经提取
image_points = np.array(...) # 4个角点的坐标，示例值
object_points = np.array([ # 3D真实世界中的点坐标
    [0, 0, 0],
    [width, 0, 0],
    [width, height, 0],
    [0, height, 0]
])

# 进行畸变校正
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(
    [object_points], [image_points], size, None, None)

newcameramtx, roi = cv2.getOptimalNewCameraMatrix(mtx, dist, (width, height), 1, (width, height))

# 去畸变
dst = cv2.undistort(image, mtx, dist, None, newcameramtx)

# 根据需要裁剪图像
x, y, w, h = roi
dst = dst[y:y+h, x:x+w]

在上述代码中， cv2.calibrateCamera 用于估计内参数和畸变系数， cv2.undistort 用于进行畸变校正，最后根据估计的裁剪区域对图像进行裁剪以移除校正后产生的黑色边框。

接下来，我们将介绍棋盘格标定板的设计原理及其在特征点识别算法中的应用。

3. 棋盘格标定板设计与特征点识别

3.1 棋盘格标定板的设计原理

3.1.1 标定板的结构与设计要点

棋盘格标定板作为计算机视觉中常见的标定工具，其设计的核心是提供一系列精确的、已知几何形状的特征点，这些点在成像后可作为参考，用于计算相机的内外参数。棋盘格标定板的设计需遵循以下要点：

板面大小与格子大小 ：标定板的尺寸应足够大，以便在不同距离下进行标定；格子大小则决定了特征点的密度，过小的格子可能在成像时难以区分，而过大则可能无法提供足够的细节。
颜色对比度 ：棋盘格的黑白格子应具有高对比度，以方便图像处理算法检测角点。
材质与打印精度 ：标定板应使用耐用且不易变形的材料制作，打印时需确保尺寸精确，以减少非理想条件下的误差。

3.1.2 棋盘格图案的打印与质量控制

棋盘格图案的打印过程直接影响最终的标定精度。为确保打印质量，需要执行以下步骤：

高分辨率打印 ：使用高分辨率打印机进行打印，保证格子边缘清晰且无毛刺。
色彩校正 ：在打印前应进行色彩校正，确保黑白格子颜色的纯度，避免由于色彩偏差影响角点检测。
打印后检查 ：打印完成后，应使用标准量具对棋盘格标定板进行检测，确认实际尺寸与设计尺寸的吻合度。
存储条件 ：在存储过程中，需避免温度、湿度变化引起的标定板变形。

3.2 特征点识别算法

3.2.1 角点检测的方法与技巧

角点检测是棋盘格标定板识别中的关键步骤。常用的角点检测算法包括：

Harris角点检测 ：基于灰度图像的自相关函数，对图像的角点特征进行检测。Harris算法对图像旋转具有良好的不变性，计算相对简单。
Shi-Tomasi角点检测 ：对Harris角点检测算法的改进，通过最小化特征点的角点响应函数来识别角点。

这些算法一般包括如下步骤：

import cv2

# 读取图像
image = cv2.imread('chessboard.png')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# Harris角点检测
gray = np.float32(gray)
dst = cv2.cornerHarris(gray, blockSize=2, ksize=3, k=0.04)

# 对于Shi-Tomasi检测，可以使用cv2.goodFeaturesToTrack
corners = cv2.goodFeaturesToTrack(gray, maxCorners=100, qualityLevel=0.01, minDistance=10)

角点检测方法通常需要调整参数，比如 ksize （用于计算图像导数的高斯核的大小）， k （Harris角点响应函数中的自由参数）等。

3.2.2 特征点匹配与优化策略

特征点识别的下一个步骤是特征点匹配，即将检测到的角点与其他视角下的角点进行匹配，形成一组三维空间中的点与二维图像中点的对应关系。以下是一些匹配和优化策略：

特征描述符 ：如ORB、SIFT或SURF等描述符可用于提高匹配的准确率。
匹配算法 ：如暴力匹配（Brute-Force Matcher）或FLANN匹配器。
优化技巧 ：如使用RANSAC（随机抽样一致性）算法去除误匹配点。

# 使用SIFT描述符进行匹配
sift = cv2.SIFT_create()
keypoints_1, descriptors_1 = sift.detectAndCompute(gray1, None)
keypoints_2, descriptors_2 = sift.detectAndCompute(gray2, None)

# 使用FLANN匹配器匹配描述符
index_params = dict(algorithm=6, table_number=6, key_size=12, multi_probe_level=1)
search_params = {}
flann = cv2.FlannBasedMatcher(index_params, search_params)
matches = flann.knnMatch(descriptors_1, descriptors_2, k=2)

# 应用比率测试
good_matches = []
for m, n in matches:
    if m.distance < 0.75 * n.distance:
        good_matches.append(m)

通过结合以上特征点识别算法的步骤和逻辑分析，可以系统地理解棋盘格标定板的设计和特征点识别过程。这是相机标定中不可或缺的一环，为后续的标定算法提供了重要的数据支持。

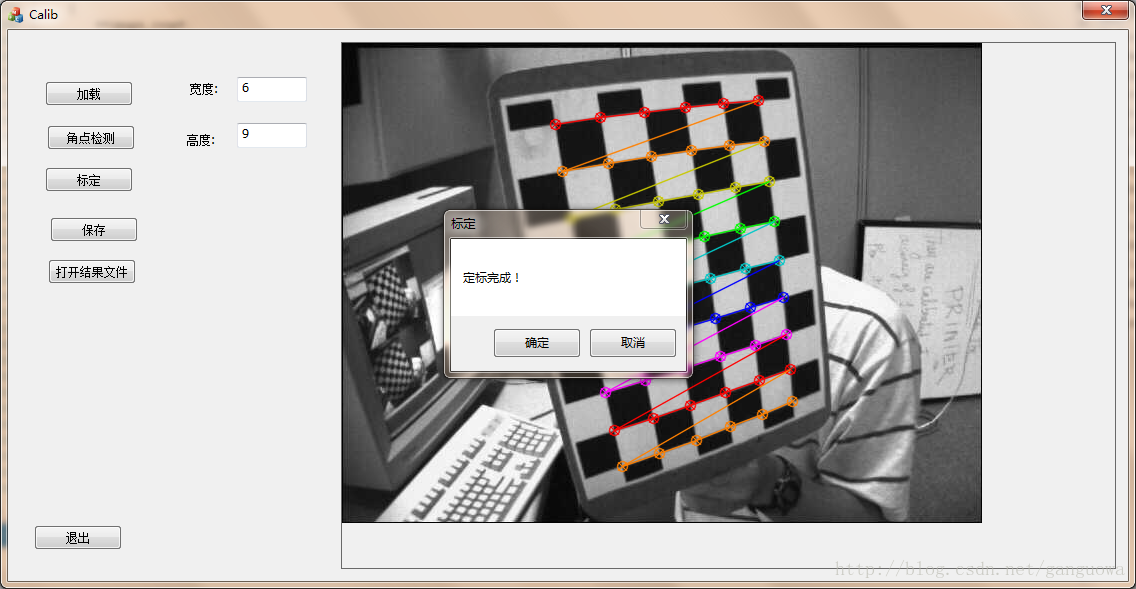

4. Zhang's 标定算法与重投影误差最小化

4.1 Zhang's 标定算法的数学原理

4.1.1 基于最小二乘法的参数求解

Zhang's 标定算法是一种广泛应用于计算机视觉领域的相机标定方法。它通过最小二乘法求解相机的内外参数，旨在通过检测到的图像特征点来恢复出相机的原始图像。

该算法通过数学建模，将二维图像点映射回三维世界中的点，从而能够求得相机的内参（焦距、主点位置和畸变系数）和外参（相机相对于世界坐标系的方向和位置）。在数学表示上，它将成像过程表述为一系列线性或非线性方程，并通过最小二乘法求解出这些方程的最优解。

4.1.2 算法流程与步骤详解

算法的流程分为几个核心步骤：

准备标定板和图像采集 ：首先，准备一个精确制造的标定板，并从多个角度拍摄该标定板的图像。
特征点检测与定位 ：对采集到的图像，使用角点检测算法（如Harris角点检测、Shi-Tomasi角点检测等）来找出标定板上的角点位置。
构造线性方程组 ：基于已知的标定板的尺寸和检测到的角点位置，构造线性方程组，描述图像点和空间点之间的关系。
求解线性方程组 ：利用最小二乘法求解这些方程组，得到相机的内参矩阵、畸变系数和外参。
标定结果评估 ：最后，通过对重投影误差的评估，验证标定结果的准确度，并进行必要的迭代优化。

Zhang's标定算法的实现过程通常涉及大量的线性代数和优化算法的知识，适用于复杂的实际场景，是实现高精度相机标定的重要工具。

4.2 重投影误差最小化的实现

4.2.1 误差计算方法

重投影误差是衡量相机标定精度的关键指标，它表示的是将三维世界坐标投影到二维图像平面上产生的误差大小。具体而言，对于每一个图像中的检测点，通过当前估计的相机参数计算其投影位置，然后计算该位置与实际检测到的图像点位置之间的距离。

重投影误差的计算公式通常如下：

[E = \sum_{i=1}^{n}(\|p_i - \hat{p}_i\|)]

其中，(p_i) 表示检测到的第i个图像特征点的实际位置，而 (\hat{p}_i) 表示根据当前相机参数估计，第i个特征点在图像平面上的投影位置。

4.2.2 误差最小化过程的优化

为了最小化重投影误差，采用迭代算法来逐步优化相机参数。这通常通过梯度下降方法或列文伯格-马夸特(Levenberg-Marquardt)算法等进行。Levenberg-Marquardt算法是一种在最小二乘问题中广泛使用的优化算法，它能够有效处理非线性问题，并且对于局部最小值有较强的鲁棒性。

在实际操作中，通过不断调整相机内外参数来最小化误差，直到达到预定的阈值或无法进一步减少误差为止。优化过程中的关键步骤包括：

初始参数的设定：通常根据经验或者粗略估计来设定初始参数。
参数更新：基于误差函数的梯度信息，计算出使误差减少最快的方向，并沿这个方向更新相机参数。
收敛判断：通过计算连续两次迭代后的误差变化量或当前参数变化量，判断优化过程是否收敛。

这个过程中，代码实现至关重要，以下是一个简化的伪代码示例：

# 伪代码示例：最小化重投影误差的迭代过程
def optimize_camera_parameters(initial_params):
    params = initial_params
    for i in range(max_iterations):
        # 通过当前参数计算重投影误差
        current_error = calculate_reprojection_error(params)
        # 计算误差梯度
        gradient = calculate_gradient(params)
        # 更新参数
        params = update_parameters(params, gradient)
        # 检查是否收敛
        if is_converged(params):
            break
    return params

实际代码实现需要结合相机标定的专业知识，对参数进行精确的计算和调整。

在这一章中，我们详细介绍了Zhang's标定算法的数学原理和通过最小化重投影误差来优化相机标定的过程。下一章将介绍在实际应用中如何使用OpenCV进行相机标定和评估标定结果。

5. 相机标定实践应用与评估

5.1 OpenCV中特征检测与匹配函数的应用

在进行相机标定的实践中，使用像OpenCV这样的库可以极大地简化工作流程。OpenCV提供了丰富的函数来帮助我们检测和匹配特征点，是处理图像和视频的首选库之一。

5.1.1 OpenCV库的安装与配置

在使用OpenCV之前，首先需要确保它已经正确安装在你的开发环境中。安装通常可以通过包管理器完成，例如在Ubuntu系统中，可以使用以下命令安装OpenCV：

sudo apt-get install libopencv-dev python3-opencv

对于Windows或其他操作系统，可以从OpenCV官网下载预编译的二进制文件进行安装。安装完成后，在Python中导入OpenCV进行测试：

import cv2
print(cv2.__version__)

如果能成功打印出版本号，则说明OpenCV库已经安装成功。

5.1.2 特征检测与匹配的实战演练

接下来，我们将使用OpenCV进行特征检测和匹配的实践。最常见的特征检测算法是SIFT（尺度不变特征变换），但在某些版本的OpenCV中由于专利问题并未默认包含SIFT算法，因此我们可以使用ORB或SURF作为替代。

以下是一个使用OpenCV中的ORB算法进行特征检测和匹配的简单示例：

import cv2
import numpy as np

# 读取图像
img1 = cv2.imread('left.jpg', cv2.IMREAD_GRAYSCALE)  # 查询图像
img2 = cv2.imread('right.jpg', cv2.IMREAD_GRAYSCALE)  # 训练图像

# 初始化ORB检测器
orb = cv2.ORB_create()

# 检测ORB特征点并计算描述子
kp1, des1 = orb.detectAndCompute(img1, None)
kp2, des2 = orb.detectAndCompute(img2, None)

# 创建BFMatcher对象
bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)

# 进行匹配
matches = bf.match(des1, des2)

# 根据距离排序
matches = sorted(matches, key=lambda x: x.distance)

# 绘制前10个匹配项
img3 = cv2.drawMatches(img1, kp1, img2, kp2, matches[:10], None, flags=2)

# 显示图像
cv2.imshow('Matches', img3)
cv2.waitKey(0)
cv2.destroyAllWindows()

在上述代码中，我们首先读取了两张待匹配的图像，并使用ORB算法分别检测到了它们的特征点和描述子。然后通过BFMatcher对象来寻找两张图像之间的最佳匹配点。最后，我们使用 cv2.drawMatches 函数将匹配结果绘制到一张新的图像上，并使用 cv2.imshow 将其展示出来。

5.2 相机姿态估计与外部参数计算

相机标定不仅包括内参矩阵的获取，还包括相机的外部参数，即相机的姿态。姿态估计允许我们了解相机相对于标定环境的位置和方向。

5.2.1 姿态估计的基本概念与方法

相机的姿态可以通过旋转矩阵和位置向量来描述。姿态估计算法通常涉及特征点的检测、匹配以及三维点坐标和二维图像坐标的转换。

5.2.2 外部参数的提取与应用

一旦我们有了足够的匹配点对，就可以使用PnP（Perspective-n-Point）问题的解法来计算相机的外部参数。OpenCV提供了 cv2.solvePnP 函数来实现这一功能。

# 假定我们已经有了匹配点对的三维和二维坐标
points_3D = np.float32([kp1三维坐标列表])
points_2D = np.float32([kp2二维坐标列表])

# 相机内参矩阵
camera_matrix = np.float32([[fx, 0, cx],
                            [0, fy, cy],
                            [0, 0, 1]])

# 此时需要提供畸变系数，这里假设为零
dist_coeffs = np.float32([0, 0, 0, 0, 0])

# 解PnP问题
ret, rvec, tvec = cv2.solvePnP(points_3D, points_2D, camera_matrix, dist_coeffs)

# 输出旋转向量和位置向量
print(rvec, tvec)

在这里， rvec 和 tvec 分别代表了旋转向量和位置向量，它们描述了相机相对于世界坐标系的姿态。

5.3 标定结果的应用场景与精度评估

相机标定的结果可以应用于许多领域，从机器人导航到增强现实。

5.3.1 标定结果在现实世界中的应用实例

标定的相机可以被用来进行精确的测量，例如确定对象的位置和大小，或者进行三维重建。

5.3.2 标定精度的评估方法与误差分析

标定的精度对最终应用的影响很大。评估标定精度通常涉及重投影误差的计算，即使用标定结果将三维点重投影回图像平面上，并与原始图像中的点进行比较。

# 使用内参矩阵和外部参数对3D点进行重投影
reprojected_points_2D, _ = cv2.projectPoints(points_3D, rvec, tvec, camera_matrix, dist_coeffs)

# 计算重投影误差
mean_error = np.mean(np.sqrt(np.sum((reprojected_points_2D - points_2D) ** 2, axis=1)))

print("Total error: ", mean_error)

如果误差较大，可能需要重新考虑标定过程中使用的标定板质量、图像质量、特征匹配策略等因素，并进行优化。
